赛车用CBR款水冷散热器三维结构设计

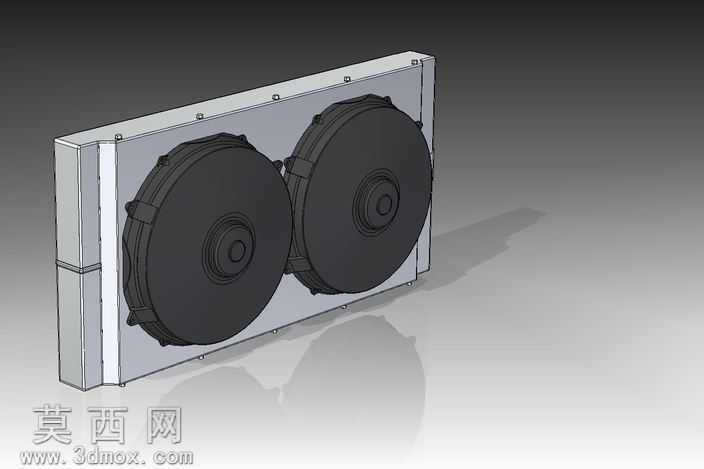

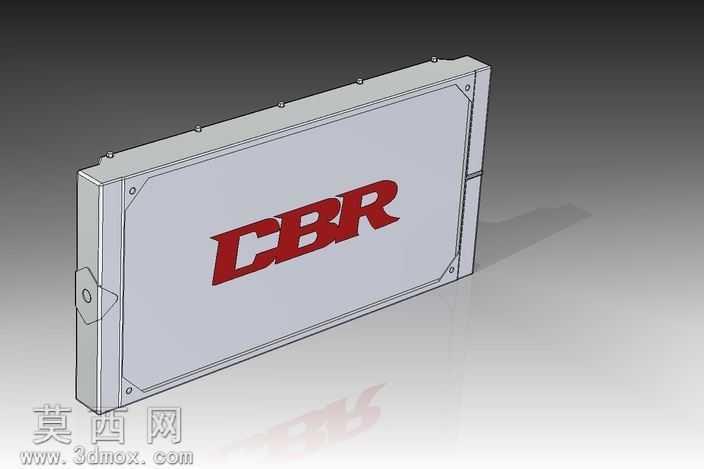

本作品为赛车专用CBR散热器的三维建模设计成果，建模阶段依托三维参数化设计软件完成全尺寸结构搭建，首先梳理散热器的核心功能需求：适配赛车高负荷工况下的发动机散热需求，需在紧凑的车身安装空间内实现最大化换热效率，同时满足赛车行驶中的抗振、密封性能要求。建模过程中先构建散热器的主体壳体基准，采用薄壁拉伸特征搭建主水室框架，对壳体边角的安装固定位做加强筋结构设计，每个安装耳位预留对应螺栓过孔与定位凸台，确保装车时的装配精度。散热芯体部分采用阵列特征完成细密流道与散热鳍片的排布，精准还原水冷散热器的内部流道走向，保证冷却液在水室内的循环路径无死角，避免出现局部滞流引发的散热效率下降问题。壳体表面的品牌标识采用凸模浮雕特征制作，还原实物的标识质感，进出水口位置做了加厚处理与密封槽结构设计，匹配赛车冷却管路的快装接头规格。渲染阶段采用金属材质体系，主壳体赋予哑光铝合金材质，调整金属粗糙度与反射参数还原车用铝制散热部件的真实质感，表面红色CBR标识采用高饱和度烤漆材质，与哑光铝壳体形成鲜明视觉对比，安装固定位的金属包边做了轻微倒角与磨损质感处理，还原工业部件的真实细节。场景搭建采用渐变灰色背景，搭配柔和的侧方主光源与底部补光，突出散热器的轮廓结构与边角细节，渲染输出的效果图清晰展现产品的整体比例、安装点位与外观特征。设计过程中充分考虑赛车散热器的工况特性，在壳体侧边设计了专用的安装吊耳结构，吊耳上集成定位孔与缓冲垫安装位，可抵消赛车行驶过程中产生的振动冲击，避免壳体连接处出现渗漏问题；主水室的壁厚经过参数化校核，在满足轻量化要求的同时保证结构强度，不会因冷却系统压力出现形变。整体模型结构完整，各部件的装配关系清晰，无冗余几何特征，可直接用于散热性能仿真分析、装车适配校验以及后续的加工生产参考，完整还原了CBR赛车散热器的结构特点与功能设计逻辑。
