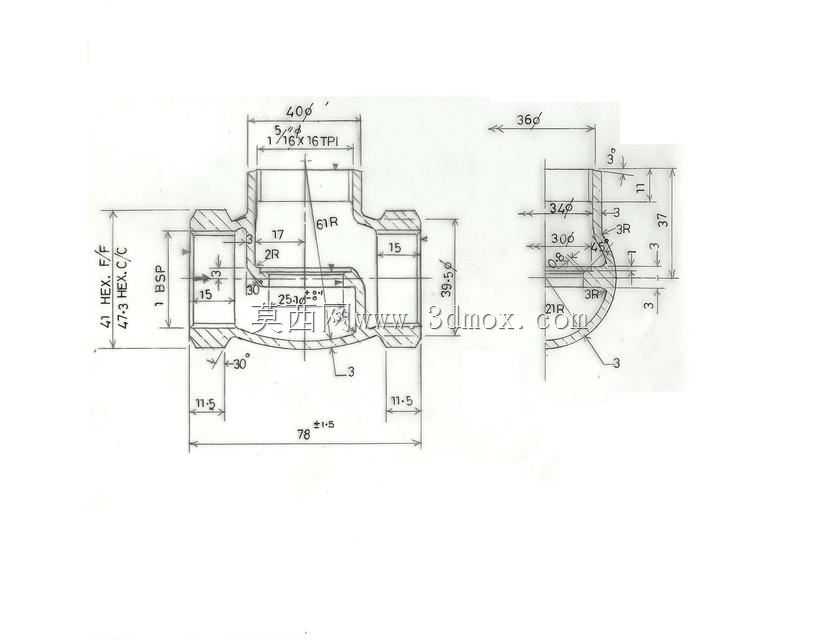

带蓝图结构的BSP内螺纹三通管件

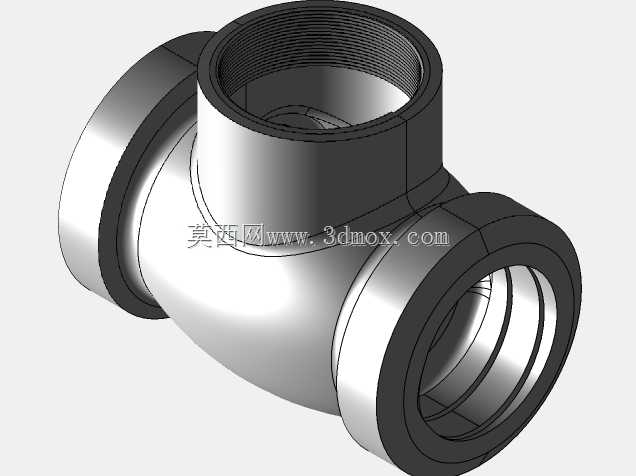

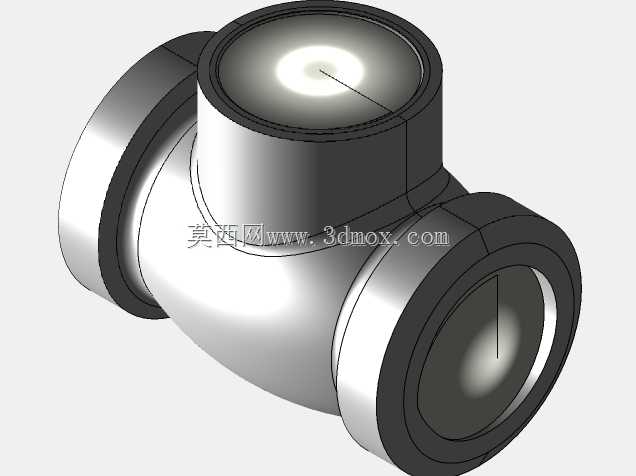

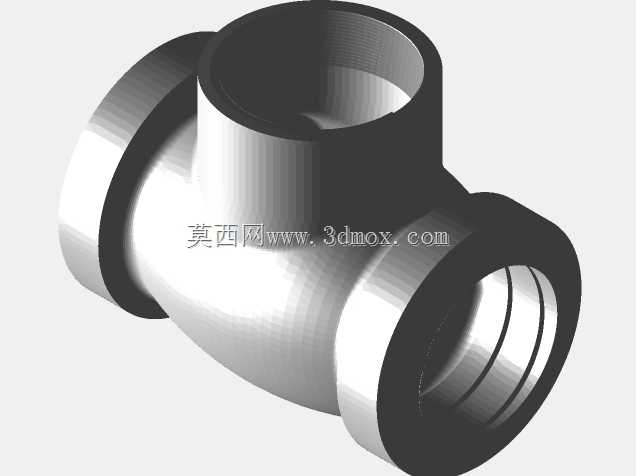

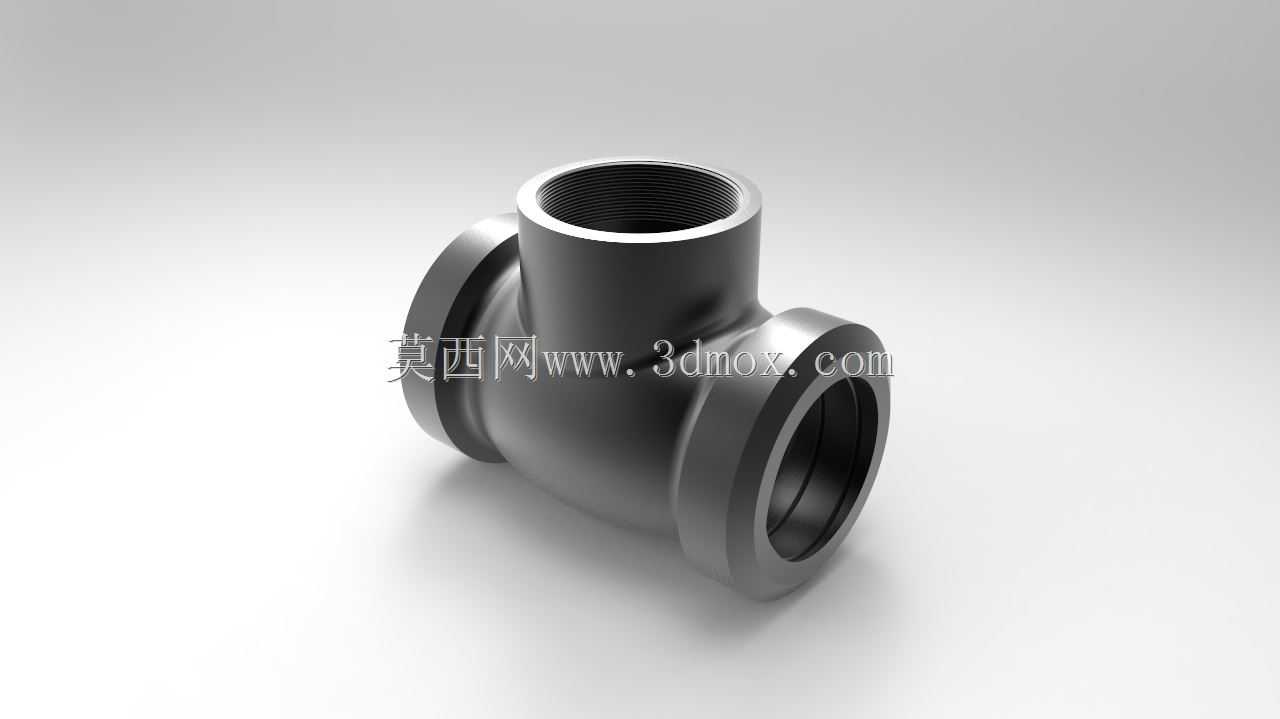

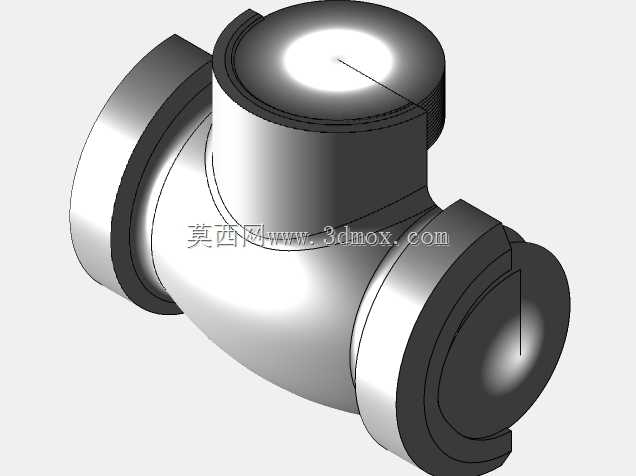

　　这款BSP内螺纹三通管件主要应用在民用给排水、小型工业流体输送、气动控制回路等需要管路分流合流的场景中，日常做管路改向、支路引出作业时，这类三通是最常用的基础连接件，不需要额外焊接，靠螺纹密封就能完成装配，后期维护拆改也很方便。从结构设计来看，三个接口全部采用标准BSP英制管螺纹，螺纹段做了足够的啮合长度设计，能保证和外接管道、接头拧紧后有足够的密封面，不会出现渗漏问题；主体采用等径三通结构，三个通路口径一致，流体经过时的局部阻力损失控制在合理范围，不会因为结构突变产生过大的压损，适配常规的等径管路布设需求。外形上主体采用圆角过渡的铸造结构，没有尖锐的应力集中棱角，三个接口端部都做了加厚的法兰状凸缘，

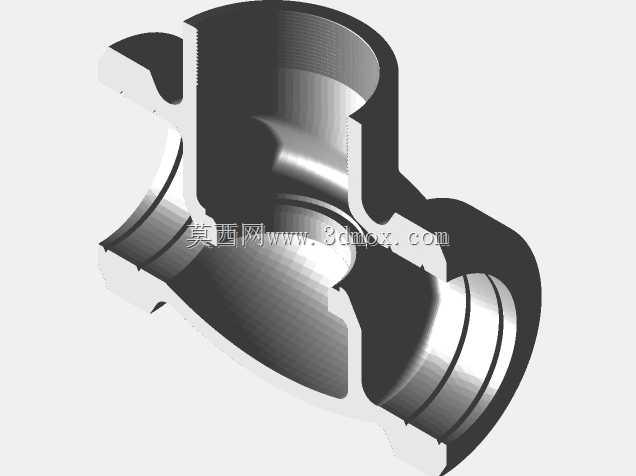

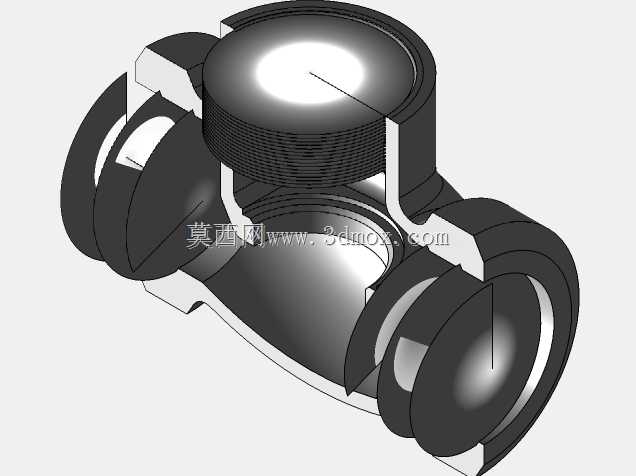

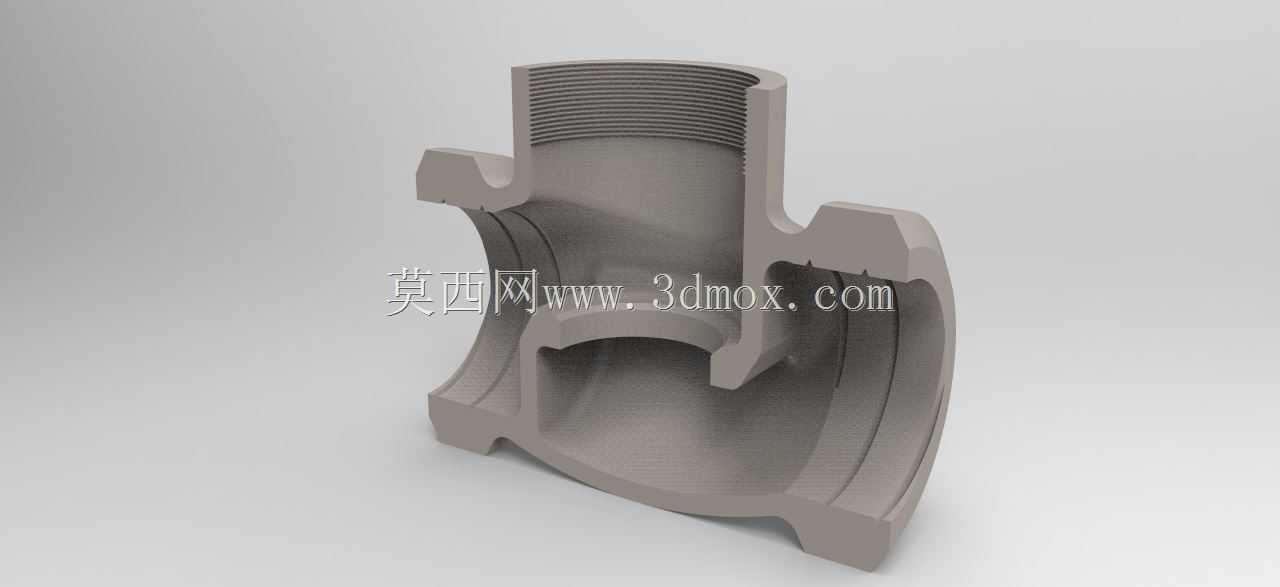

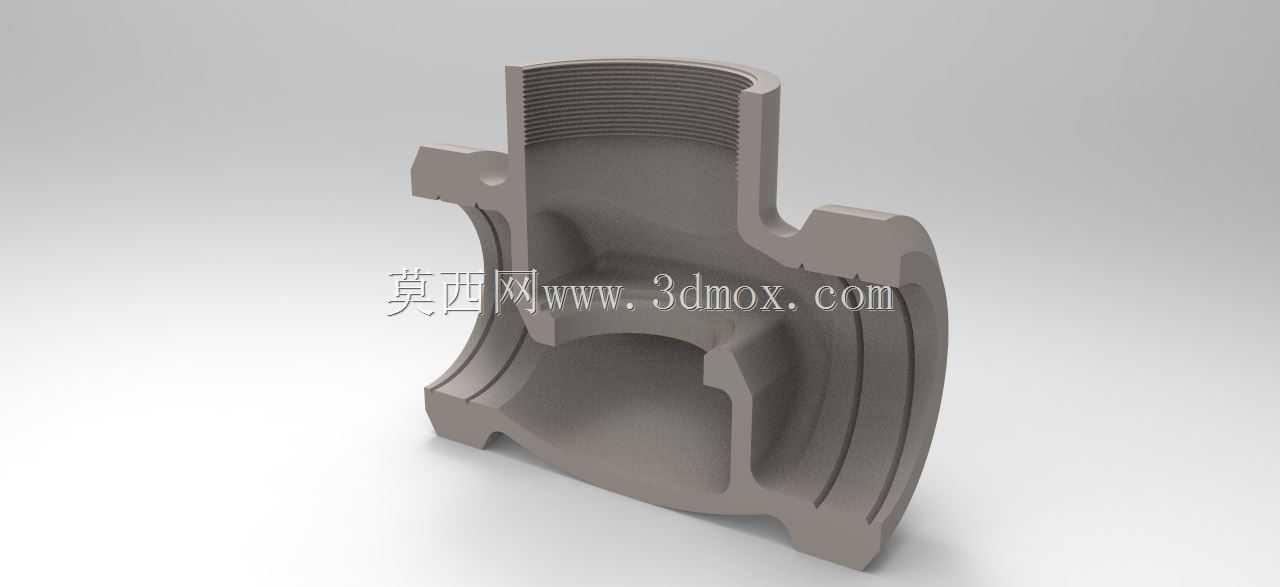

　　一方面是拧紧作业时可以给管钳提供足够的受力面，避免管件表面被夹伤变形，另一方面凸缘结构也能增强接口处的结构强度，承受管路拧紧时的扭矩不会出现开裂问题。安装边界上，这类内螺纹三通不需要预留焊接操作空间，只要在管路布设时留出对应管钳操作的径向空间即可，三个接口的轴线互相垂直，安装时可以根据管路走向选择任意方向作为进出水口，适配水平、垂直等不同走向的管路布设。设计过程中优先考虑了螺纹的同轴度要求，三个接口的螺纹轴线严格交于一点，避免安装后出现管路别劲、密封失效的问题；内壁做了平滑过渡处理，没有多余的凸起或毛刺，流体经过时不会产生紊流噪音，也不容易积存介质杂质，适合输送水、低压气体、无腐蚀性的工业流体等介质。日常选型时要注意匹配对应管路的BSP螺纹规格，安装时配合生料带或密封胶做螺纹密封，就能满足常规工况下的密封要求，整体结构紧凑，占用安装空间小，是管路系统里做分流合流的核心基础配件。
