四旋翼航拍作业无人机结构设计方案

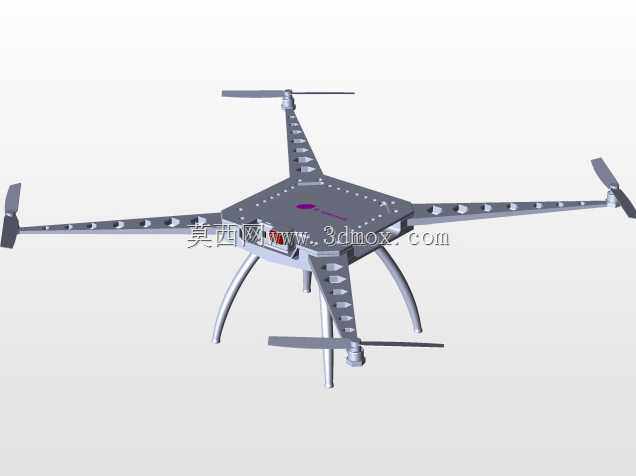

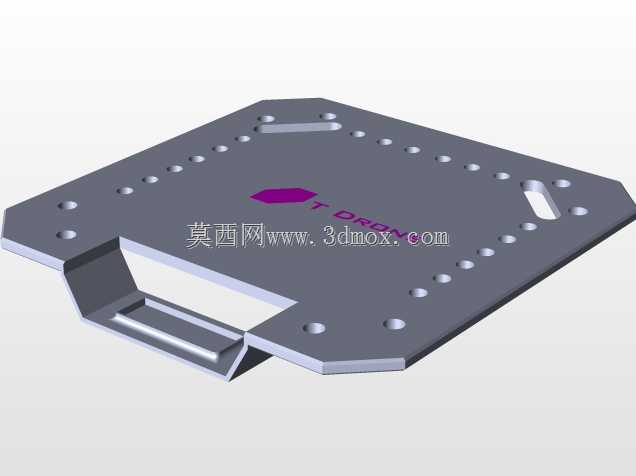

　　这款四旋翼无人机的结构设计，首先围绕低空作业场景的实际需求展开，日常可适配小范围航测、园区巡检、低空航拍、农林植保小样试验等多种作业场景，机架部分采用镂空臂杆设计，在保证结构强度的前提下尽可能降低整机自重，提升续航表现与载荷冗余。从结构布局来看，四个机臂采用等距X型排布，旋翼转动时的力矩平衡更易控制，飞行姿态调整的响应速度更快，机臂上的镂空孔位并非单纯减重设计，同时预留了电调走线的固定位，避免飞行过程中线缆晃动干扰旋翼气流，也减少了线材外露带来的剐蹭风险。机身上部的核心舱采用下沉式安装位，飞控板、电池、信号接收模块都可以嵌入舱体内部，降低整机重心，减少飞行过程中的姿态晃动，舱体表面预留的散热孔位正对核心发热元件位置，

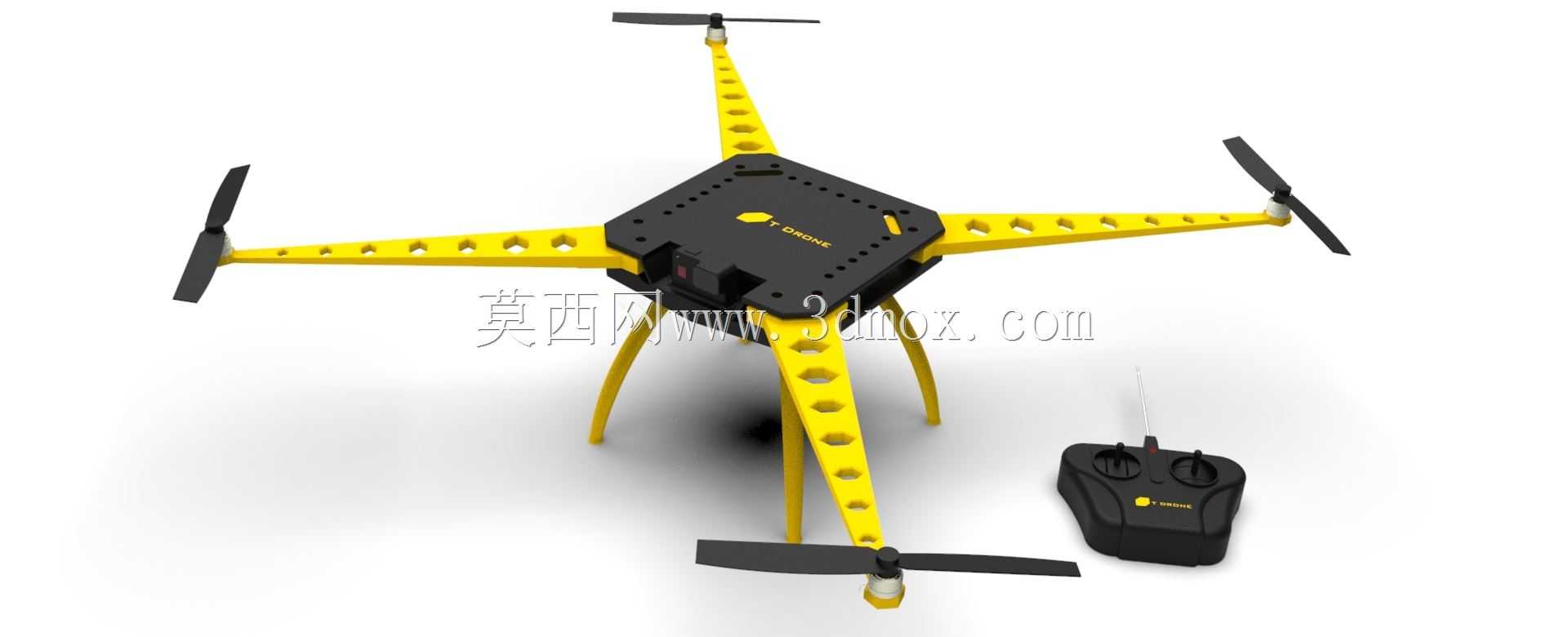

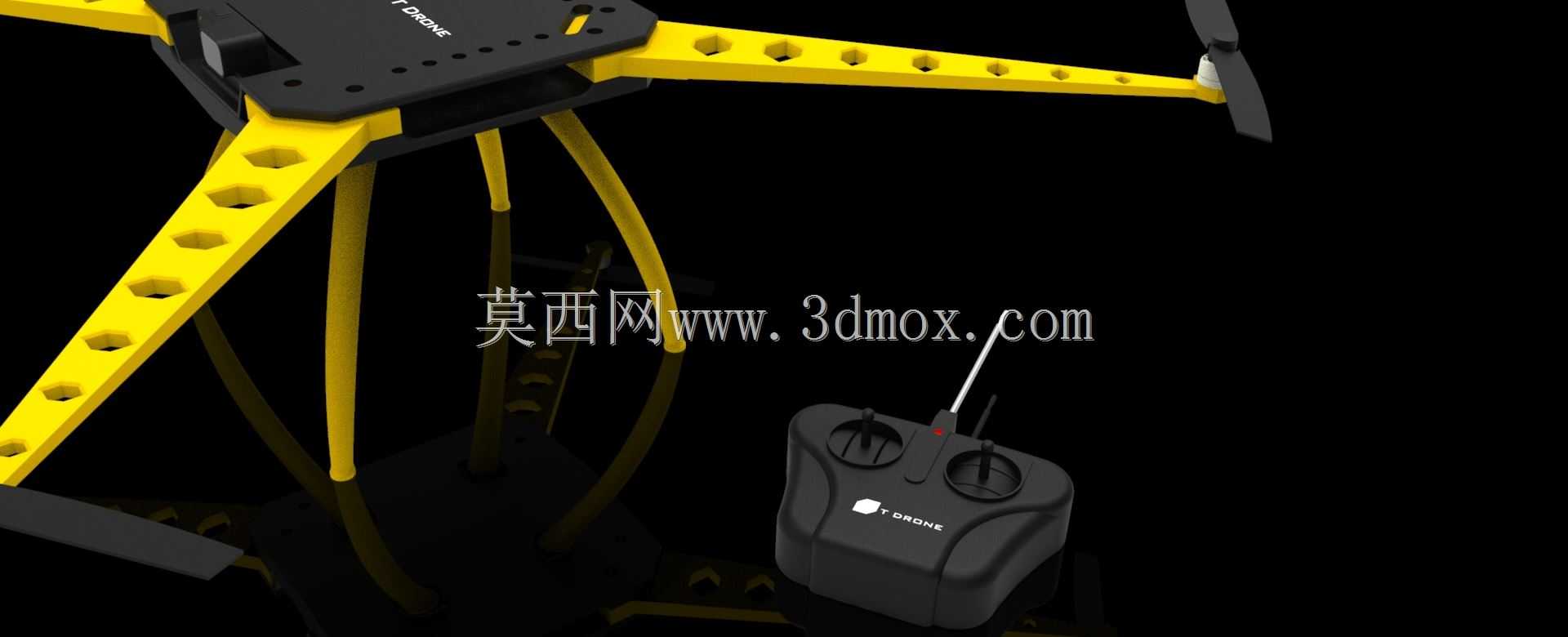

　　长时间飞行时可以借助旋翼下洗气流完成被动散热，无需额外加装散热结构增加自重。起落架采用细长支腿结构，支腿向外倾斜一定角度，降落时可以形成更稳定的支撑三角区，即使在略有坡度的起降面也能保持机身平稳，同时支腿高度预留了足够的下方载荷空间，可根据作业需求挂载小型摄像头、喷雾模块或者喊话装置，不会出现载荷触地的问题。配套的遥控器结构贴合手持操作的人机工程，摇杆位置对应拇指自然摆放角度，长时间操作不易产生疲劳，机身弧度贴合掌心曲线，握持稳定性更好。设计过程中优先考虑了零部件的拆装便利性，机臂与核心舱采用快拆式连接结构，日常收纳时可以将机臂拆下减小收纳体积，外出作业携带更方便，连接部位的定位凸台可以保证每次重装后机臂的角度精度，

　　不会因为拆装出现动平衡偏差。旋翼的安装座采用快拆结构，更换不同规格旋翼时无需额外工具，可根据作业场景的载荷需求、续航需求灵活选配旋翼，兼顾大载荷下的动力输出与轻载场景下的续航表现。整机的安装边界充分考虑了通用配件的适配性，核心舱的安装孔位兼容市面上主流的开源飞控安装尺寸，电池仓可以适配不同容量的标准航模电池，用户无需额外打孔改造即可完成配件替换，降低了后期改装的成本。
