四旋翼小型航拍飞行器机架结构设计

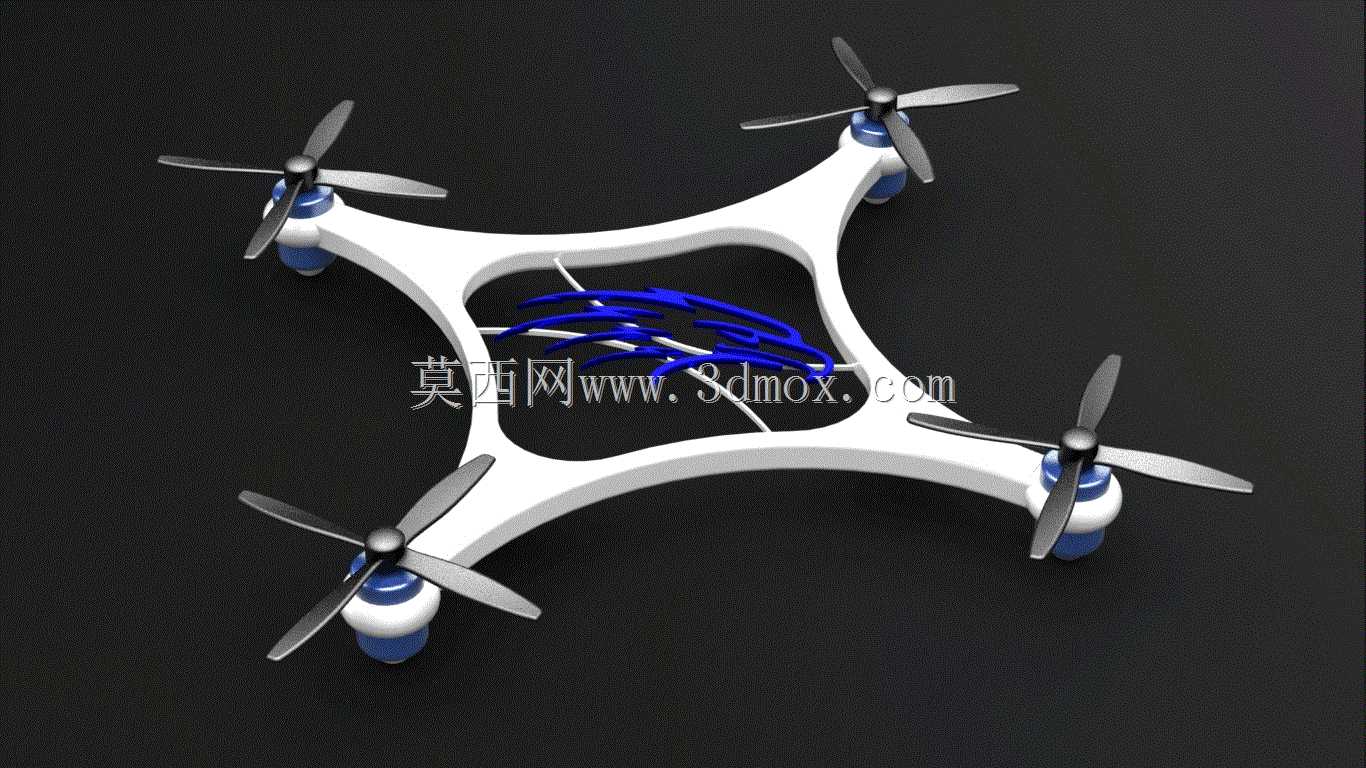

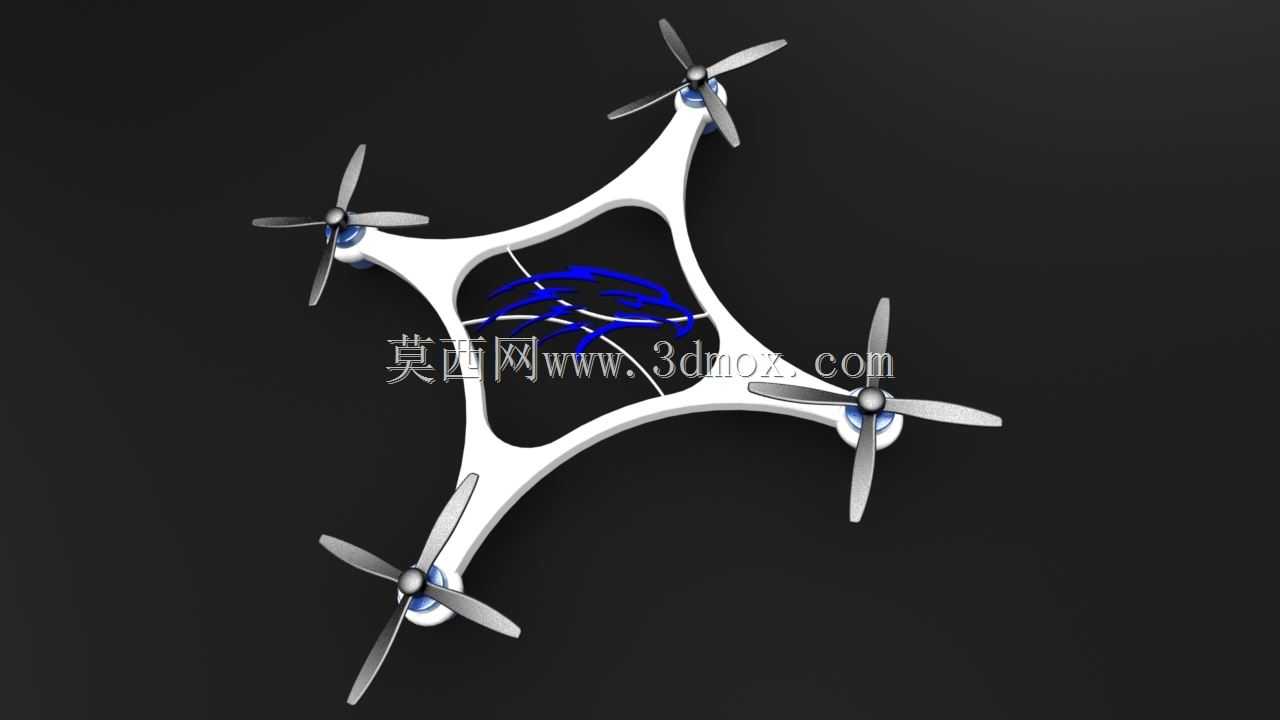

　　这款四旋翼机架的结构设计，核心围绕低空近距航拍、小范围场地巡检这类轻负载作业场景展开，整体采用中心对称的X型布局，四个机臂从中心舱体向外平滑延伸，相邻机臂夹角严格控制在90度，保证四个旋翼的转动平面完全处于同一水平面，抵消飞行过程中不同旋翼转速差带来的偏航力矩偏差。中心舱体采用内凹式的镂空设计，中部预留的走线空间可以规整布置飞控板、电调信号线与电源连接线，避免线材外露在飞行过程中被旋翼气流扰动剐蹭，同时镂空结构也能降低整机的自重占比，提升有效载荷的承载余量。机臂与中心舱的衔接位置做了圆弧过渡处理，没有采用直角拼接的结构，一方面可以降低飞行过程中机臂根部的应力集中，在飞行器做急停、转向这类大机动动作时，

　　避免机臂根部受交变载荷出现断裂风险，另一方面圆弧过渡的外形也能减少飞行时的空气紊流，降低气流在机臂与中心舱衔接位置产生的阻力。每个机臂末端的电机安装座采用同轴定位设计，安装孔位匹配常用的22系列外转子无刷电机，安装面与机臂轴线保持垂直，保证电机输出轴与旋翼安装面完全垂直，避免旋翼转动时出现动平衡偏差导致的整机高频振动。机架整体的安装边界控制在对角电机轴间距330毫米范围内，机臂末端到中心舱的距离足够容纳10寸规格的螺旋桨，相邻旋翼的转动平面不会出现重叠干涉，同时预留了足够的安全间隙，避免飞行过程中机体倾斜时桨叶剐蹭到中心舱搭载的任务设备。起落支撑部分直接集成在电机安装座下方，采用短柱式的支撑结构，支撑脚的高度控制在35毫米，

　　既可以保证飞行器降落时底部搭载的摄像设备不会直接接触地面，也不会因为支撑脚过高提升整机的重心高度，影响飞行过程中的姿态稳定性。机架的材质选型上针对不同受力位置做了区分，机臂主体采用玻纤增强尼龙材质，兼顾结构强度与轻量化需求，电机安装座位置嵌入金属衬套，避免电机长期运转的振动导致安装孔位磨损松旷，中心舱的上盖板采用快拆式的卡扣固定，不需要额外工具就能打开，方便日常作业中快速更换电池、调整飞控参数。从实际使用的角度来看，这款机架的结构设计没有多余的装饰性结构，所有的外形特征都服务于飞行稳定性与维护便捷性，中心舱底部预留的通用安装孔位，可以适配不同重量的轻量化航拍相机、小型气体检测模块这类任务载荷，能够满足小范围园区巡检、低空航拍摄影、

　　教学科研场景下的飞行平台搭建需求，机臂的受力截面经过优化，在保证1.2千克最大起飞重量的前提下，尽可能缩减了结构件的壁厚，降低整机的转动惯量，让飞行器的姿态响应更加灵敏，在遇到突发气流扰动时能够更快调整姿态保持稳定。
