直线滑动承载模组滑块组件结构设计

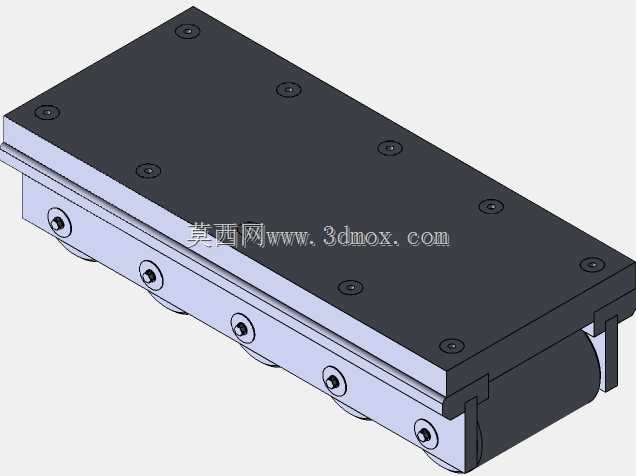

　　这款滑动承载组件主要面向直线往复运动工位的承载需求设计，常见于自动化生产线的物料移位、工装夹具进给、检测设备的探针位移等场景，作为直线运动副的核心承载部件，承担负载安装、运动导向、行程内平稳滑移的功能。从结构来看，组件采用上下分层的装配逻辑，上层为平整的安装基准板，板面均匀分布内六角安装孔，可直接适配不同规格的工装、负载载板的固定需求，安装孔位采用等距排布设计，预留了足够的安装兼容性，无需额外加工转接板即可完成多数常规负载的装夹固定。下层为滑动主体结构，侧面沿运动方向排布多组锁紧螺钉，用于调整内部滑动副的预紧力，可根据实际负载重量、运动速度调整预紧程度，既避免间隙过大导致的运动窜动，也防止预紧过紧造成的滑动阻力过大、磨损加剧问题。

　　组件端部设置了限位挡边结构，可配合设备机架上的硬限位块使用，防止运动超程造成部件碰撞损坏，同时端部预留了传动连接件的安装空间，可适配同步带、丝杠、气缸等多种常见直线驱动部件的连接，不需要对组件主体做二次加工即可完成驱动端的装配。设计过程中优先考虑了安装边界的通用性，组件整体宽度、厚度尺寸适配市面常规规格的线性导轨安装尺寸，可直接替换同规格的传统滑块组件，不需要改动原有设备的机架安装孔位，降低设备改造、维护的替换成本。滑动接触面采用了贴合式的面接触设计，相比点接触的滚珠滑块，具备更强的抗冲击负载能力，适合中低速、重载、存在一定振动的工位使用，比如冲压线的物料移送、工装夹具的工位切换等场景，能承受垂直于安装面的偏载力矩，

　　减少运动过程中的卡滞风险。组件的装配逻辑遵循少零件、易维护的思路，所有锁紧螺钉均布置在组件外侧，日常维护时不需要完全拆解组件即可完成预紧力调整、内部润滑保养等操作，侧面的螺钉孔位做了沉台处理，螺钉装配后不会突出组件侧面，避免运动过程中与机架周边的管线、其他部件发生干涉。上层安装板的平面度做了针对性的公差控制，保证负载安装后的基准精度，避免因安装面不平导致负载倾斜、运动卡滞的问题，板体采用加厚设计，在承受大负载时不会出现中部下挠变形，保证长行程运动过程中的直线度精度。组件两端的结构做了圆弧过渡处理，减少装配过程中尖锐边角对操作人员、管线的剐蹭风险，同时也降低了组件运动时的风阻，虽然在中低速运动场景下风阻影响极小，但细节处的处理也符合工业设备的安全设计规范。
