带定位凸台的异形安装基座结构

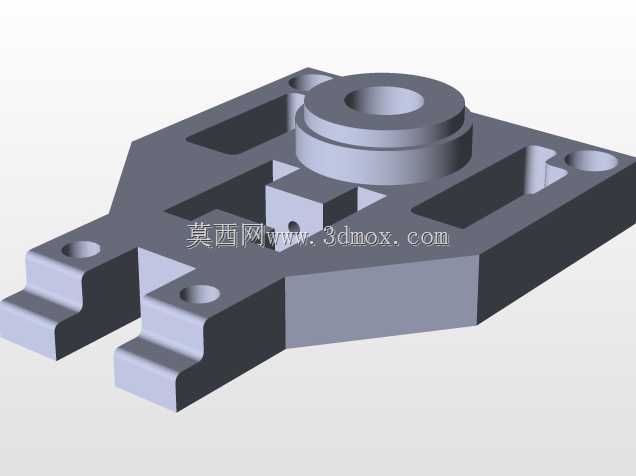

　　这类异形安装基座多应用在非标自动化生产线的工位定位环节，也可作为小型工装夹具的承载底座使用，日常工况中主要承担上部回转类执行元件的承载与定位作用，避免设备运行过程中上部组件出现偏移、晃动等影响加工或装配精度的问题。从结构设计来看，基座主体采用一体化铣削成型的思路，中部凸起的同轴阶梯凸台是核心定位结构，凸台中心的通孔可用于穿装传动轴或者定位销，阶梯面则能直接与上部配套的轴承座、回转气缸或者小型伺服电机的安装法兰贴合，保证上部元件的同轴度误差控制在装配允许范围内。基座两侧延伸出的带孔支脚是主要的安装固定位，支脚处设计的沉孔可让内六角螺栓安装后端面不突出基座表面，避免与周边运动部件产生干涉，支脚前端的阶梯卡位结构，

　　可直接卡入设备机架的对应安装槽内，减少装配时的对位调整工作量，同时能承受更大的横向剪切力，避免螺栓受剪断裂。基座本体上开设的多处减重槽并非随意设置，槽体的位置都经过受力校核，在不降低基座整体刚性、不影响安装面平面度的前提下，尽可能减少坯料的去除量，降低加工成本与零件自重，槽体的边角都做了R角过渡，避免铣削加工时出现应力集中导致零件变形，也能减少后续表面处理的积液问题。在安装边界方面，基座底部为全平面设计，安装时需要与机架安装面保持0.02mm以内的平面度贴合，避免锁紧螺栓后基座出现翘曲，导致中部凸台的垂直度超差；两侧支脚的安装孔中心距有严格公差要求，装配时需先通过卡位结构初步定位，再逐步对角拧紧螺栓，防止基座受迫移位。

　　这类基座的设计没有多余的装饰结构，所有特征都服务于安装定位与承载需求，凸台的高度根据上部配套元件的安装深度确定，既保证连接强度，也不会过多占用设备的竖向安装空间，基座上预留的小型光孔可用于安装到位检测传感器或者行程挡块，拓展基座的使用场景，不需要额外在基座上钻孔攻丝，减少现场二次加工的工作量。
