多腔式塑料注射成型模具结构设计

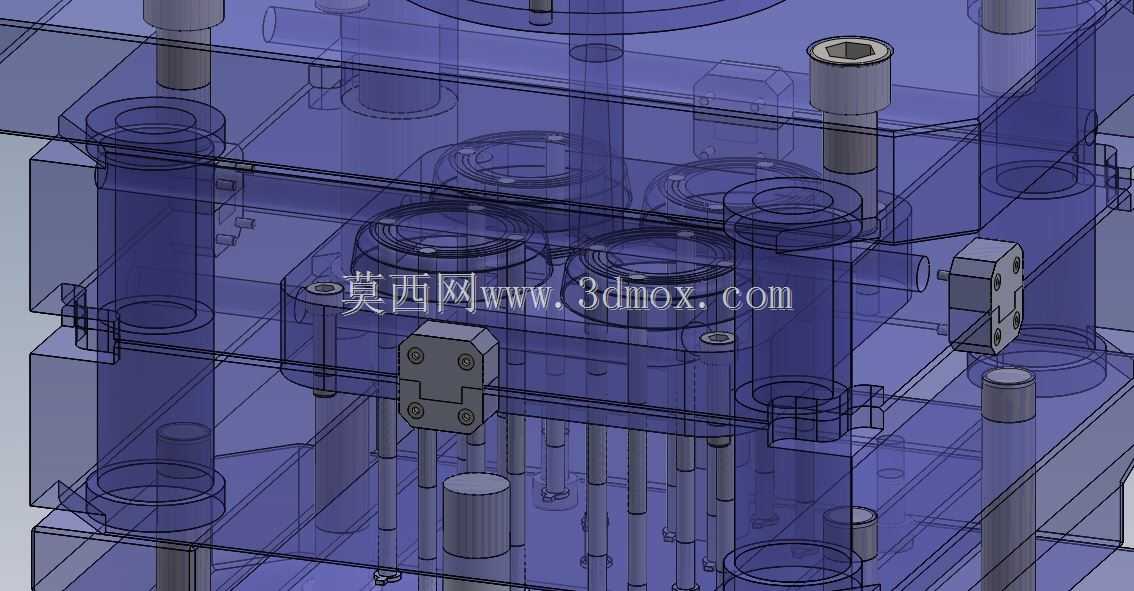

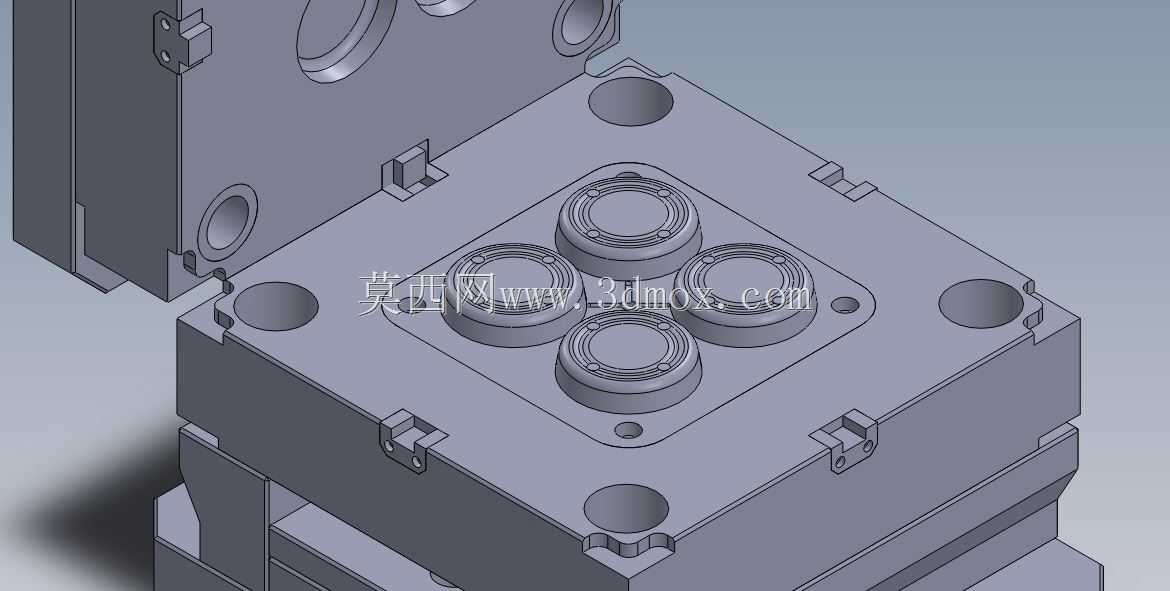

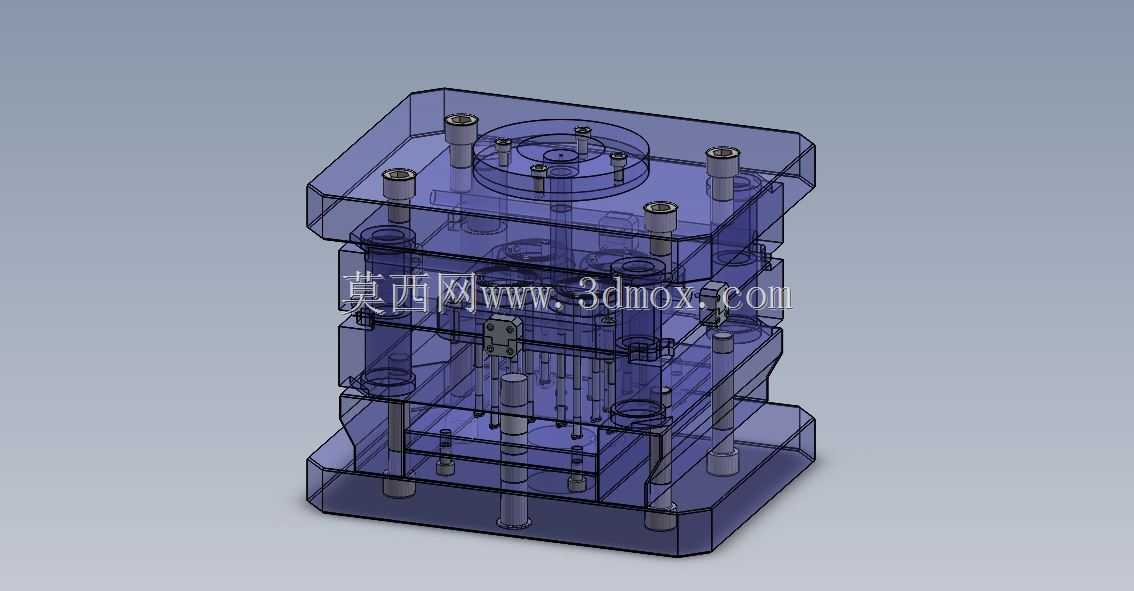

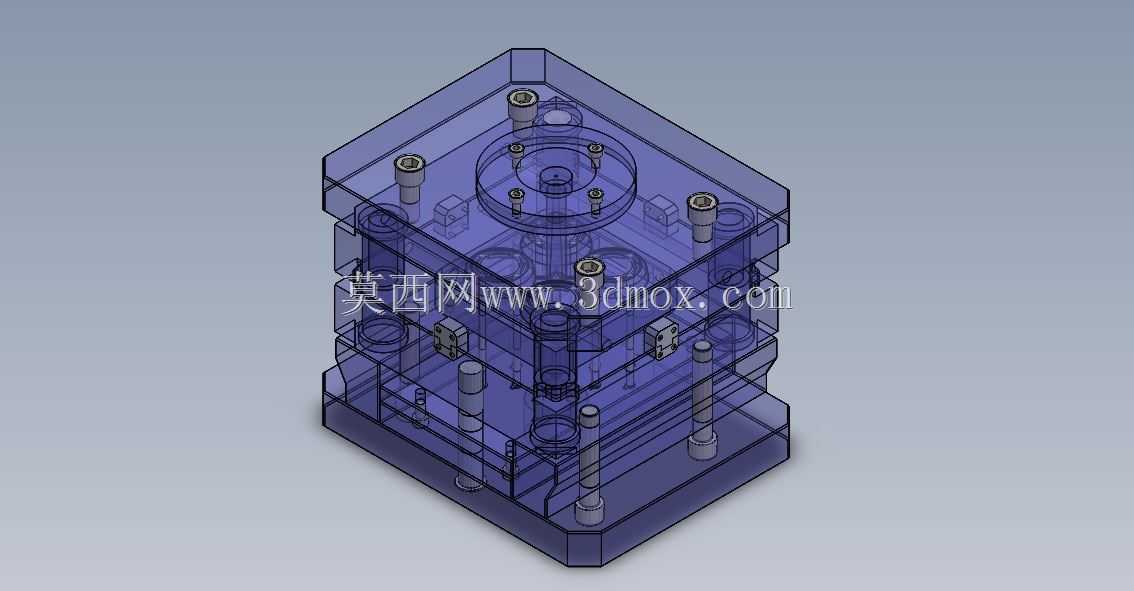

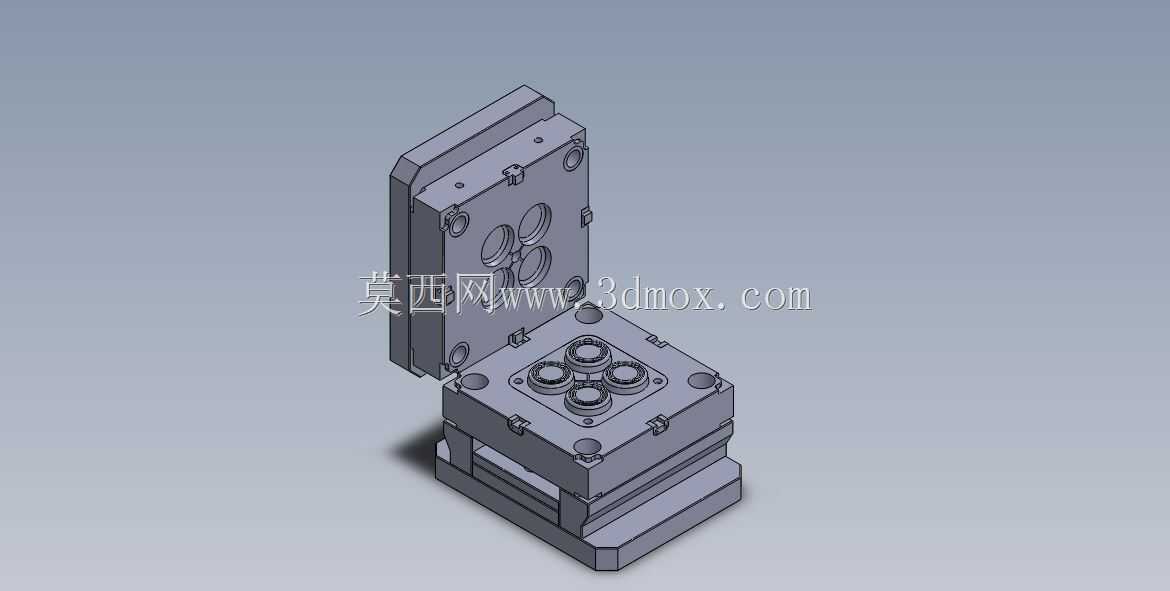

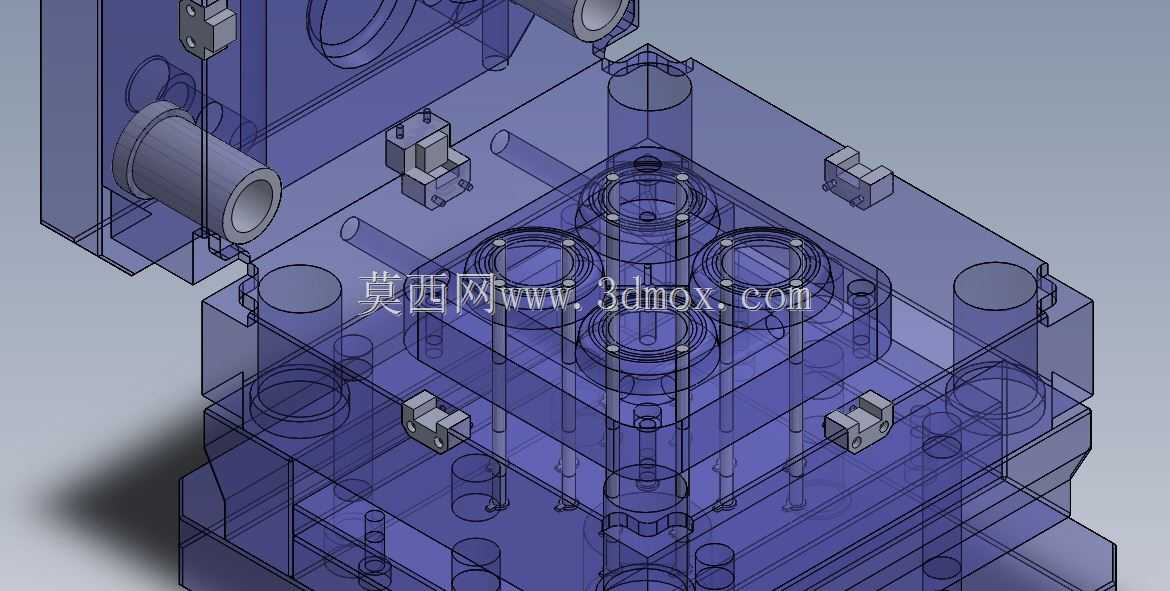

　　这套多腔注射成型结构，主要面向中小尺寸热塑性塑料件的批量生产场景，常见于消费电子外壳、日用塑料配件、小型工业塑料结构件的注塑加工环节，适配卧式注射机的安装接口，可直接匹配常规吨位注塑设备的拉杆间距、定位圈尺寸与浇口套对接标准。从结构布局来看，采用一模四腔的对称排布设计，分流道采用平衡式布置，能保证各型腔进料速度、保压压力一致，避免不同模腔成型的制件出现飞边、缺胶、收缩率不均的质量问题。模具内部设置了独立的循环冷却水路，围绕型腔、型芯区域做环绕布置，可在注射保压完成后快速带走热量，缩短成型周期，同时控制制件冷却变形量，保证尺寸精度符合装配公差要求。导向系统采用导柱导套配合结构，在动定模合模过程中提供精准定位，

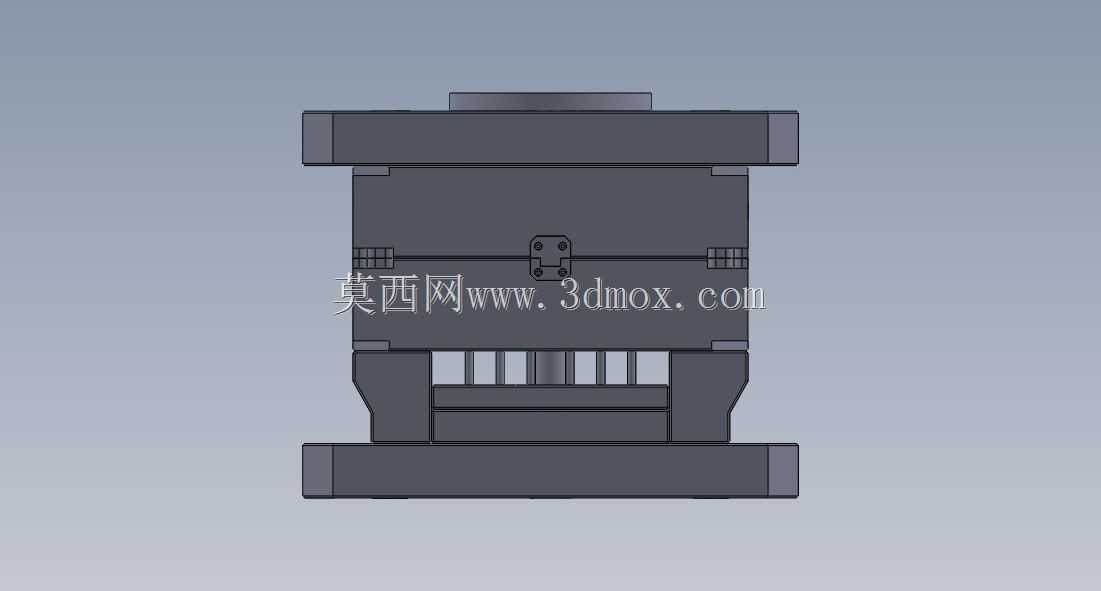

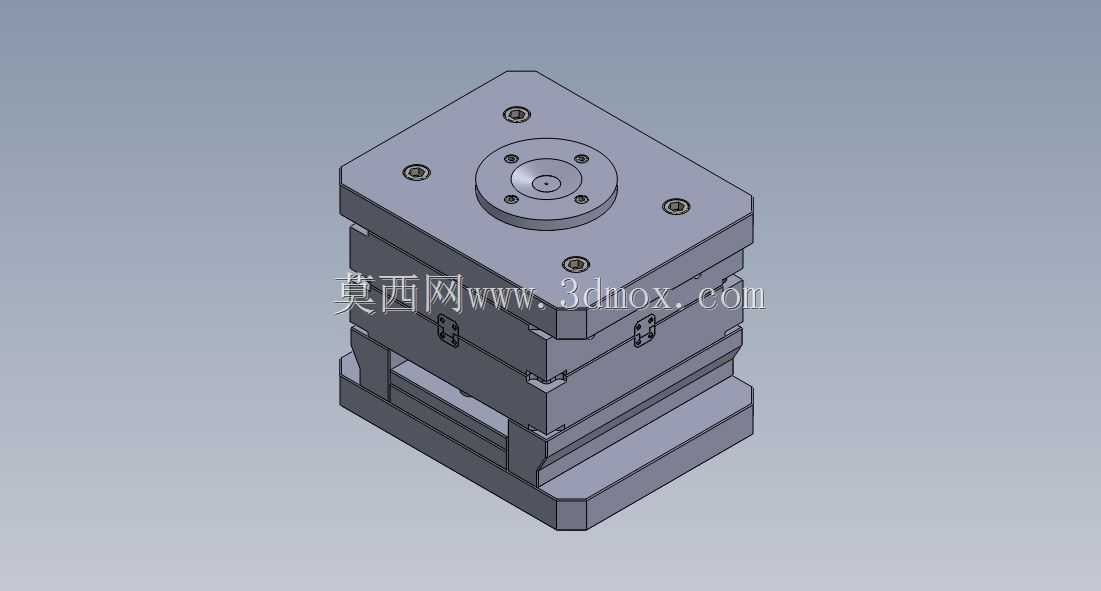

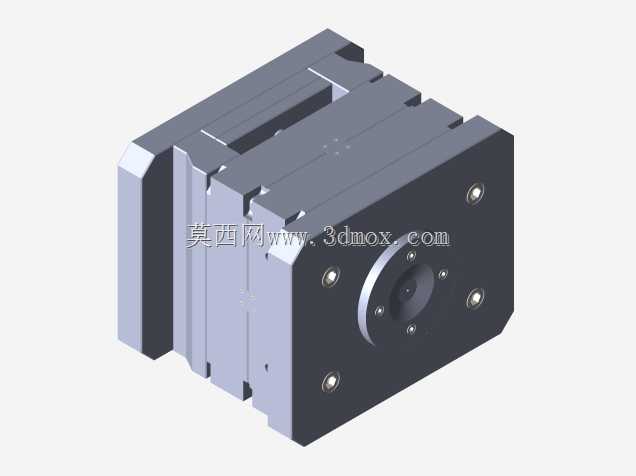

　　避免合模错位导致的型腔啃伤、制件壁厚不均问题，导柱端部做了导入锥度设计，可降低合模过程中的卡滞风险，适配高速开合模的生产节拍。顶出结构采用顶杆与顶板配合的顶出方式，顶杆排布对应制件的加强筋、壁厚较厚区域，保证顶出力均匀分布，避免顶出过程中制件出现顶白、变形甚至开裂的问题，同时顶杆与型芯的配合间隙控制在溢边值以下，防止生产过程中出现飞边增加后续修整工作量。模具的安装边界充分考虑了常规注塑机的装模尺寸范围，模架采用标准模架改制，压板槽位置、模具总厚度、开模行程预留量都符合通用设备的适配要求，不需要对设备做额外改造即可上机使用。在排气设计上，在型腔末端、熔体最后填充的位置设置了排气槽，排气槽深度控制在塑料溢边值以内，可快速排出型腔内的空气，避免制件出现烧焦、气泡、熔接痕明显的缺陷。整套结构的锁紧楔、滑块等抽芯相关部件做了耐磨处理，适配长期批量生产的磨损需求，减少生产过程中的维护频次，降低停机维护的时间成本。
