汽车盘式刹车制动卡钳总成结构设计

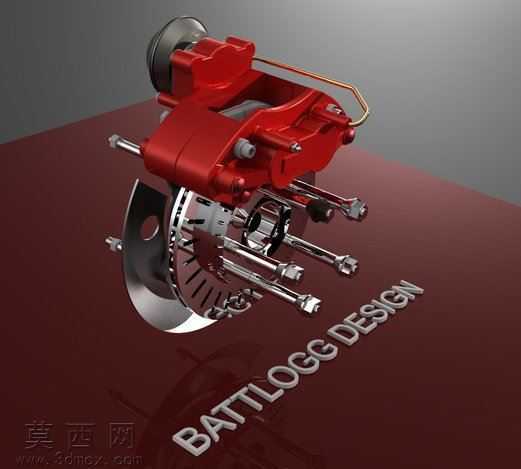

该作品为汽车盘式制动系统的刹车卡钳总成三维设计，建模阶段依托参数化建模逻辑完成全零件的独立构建与装配约束，首先梳理制动卡钳的功能组成，将整体结构拆分为卡钳本体、活塞组件、制动盘、摩擦片、导向销、制动油管、安装支架等独立单元，每个零件均按照实际工业生产的尺寸比例进行参数绘制，保证各部件间的装配公差符合机械设计规范。建模过程中对卡钳本体的异形曲面做了平滑过渡处理，既还原了铸造卡钳的外形特征，也为后续的结构受力分析预留了模型基础；活塞与缸体部分采用同轴心配合约束，还原制动时活塞推动摩擦片压紧制动盘的运动逻辑，导向销与安装支架的滑动配合也做了限位约束，能够直观展示卡钳浮动制动的工作原理。材质与渲染阶段，针对不同零件的实际材质做了区分设置：卡钳本体采用高饱和度的红色金属烤漆材质，调整材质的粗糙度与反射参数，还原汽车改装卡钳常见的亮面烤漆质感，表面添加细微的颗粒纹理模拟真实漆面的细微质感；制动盘采用高反光的抛光金属材质，表面做通风槽的细节刻画，边缘添加轻微的使用磨损质感提升真实度；活塞、导向销、连接螺栓等零件采用亮面镀铬金属材质，调整高光参数突出金属零件的精密质感；制动油管采用半哑光的金属铜材质，还原金属油管的弯折形态与表面质感；摩擦片部分采用复合摩擦材料的深灰色哑光材质，表面添加粗糙纹理模拟摩擦材料的质地。渲染阶段采用深色反光台面作为承载，设置三点布光方案，主光源从侧上方打亮卡钳主体结构，突出红色卡钳的色彩张力与金属零件的反光层次，辅光源补全暗部细节避免结构死黑，轮廓光勾勒卡钳与制动盘的边缘轮廓，提升整体模型的立体感，最终渲染图清晰呈现了刹车总成的所有结构细节，各部件的材质区分明确，装配关系一目了然。设计思路上，该模型完整还原了浮动式盘式刹车的核心结构，既可以作为汽车制动系统的教学演示模型使用，也能够为制动部件的结构优化、外观改装设计提供三维参考，模型的装配逻辑完全遵循实车制动系统的工作原理，可通过运动仿真模拟制动过程中各部件的运动状态，直观展示盘式刹车响应快、散热性好的结构优势。
