适配GSX250摩托车带轮毂的钻孔制动盘

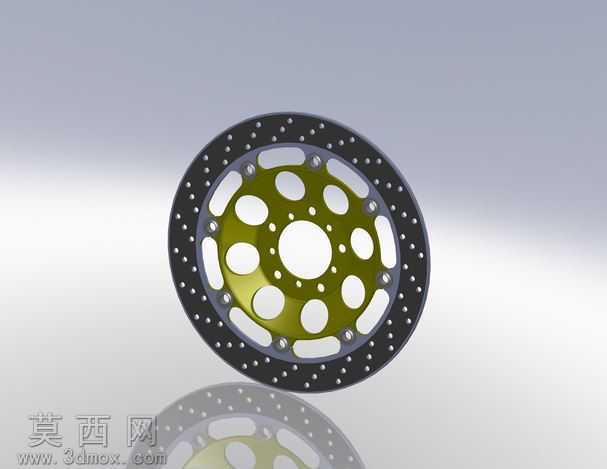

本作品为适配GSX250车型的摩托车钻孔通风制动盘三维模型，建模阶段严格遵循实车制动系统的装配匹配逻辑，首先以轮毂中心定位孔为基准搭建参数化骨架，确定制动盘的内外径尺寸、安装孔位的分度圆直径与孔距公差，确保成品可与诺顿规格的轮毂集线器完成精准装配，避免装车后出现同轴度偏差引发的刹车抖动问题。模型整体采用分体式结构设计，外层为带密集散热钻孔的摩擦制动环，内层为轻量化镂空轮毂连接盘，两部分通过周向均匀分布的连接点位完成装配固定，既保证摩擦区域的结构强度满足制动工况的受力要求，又通过内层的异形镂空结构有效降低零件整体重量，减少摩托车非簧载质量，提升车辆操控灵活性。建模过程中对摩擦环上的散热钻孔做了阵列化参数处理，所有钻孔沿制动环周向呈多排均匀排布，同时在钻孔边缘做了微小的倒角工艺处理，还原真实产品的去毛刺加工特征，避免应力集中导致的制动盘开裂问题；内层连接盘采用橄榄形与圆形结合的镂空造型，在保证连接筋结构强度的前提下最大化去除冗余材料，镂空边缘同样做了平滑过渡处理，提升零件的视觉精致度。材质渲染阶段，外层摩擦制动环采用高碳耐磨铸铁材质，调整材质参数还原铸铁表面经高温热处理后的深灰哑光金属质感，对钻孔内壁做轻微的粗糙度提升处理，还原真实机加工后的表面纹理；内层连接盘采用阳极氧化橄榄绿色铝合金材质，调整金属反射参数与高光粗糙度，呈现出铝合金氧化层特有的细腻金属光泽，同时在两部分零件的连接位置添加细微的装配缝隙与压合痕迹，提升模型的真实感。场景搭建采用简洁的浅灰色渐变背景，添加柔和的环境漫反射光照与定向主光源，在制动盘下方投射出半透明的软阴影，同时在制动盘下方添加半透明的反射倒影，突出零件的轮廓结构与材质质感，方便查看整体造型与细节特征。设计过程中重点考量了制动盘的散热性能与装配适配性，密集的钻孔结构可在制动过程中带动空气流经摩擦表面，快速带走制动摩擦产生的热量，避免长时间制动引发的热衰减问题，提升制动系统的稳定性与安全性；所有安装孔位的尺寸与位置均严格匹配GSX250车型的轮毂集线器参数，无需二次修改即可直接用于装配验证、结构展示或相关改装方案的效果演示。
