汽车通风钻孔制动盘与对置卡钳三维设计

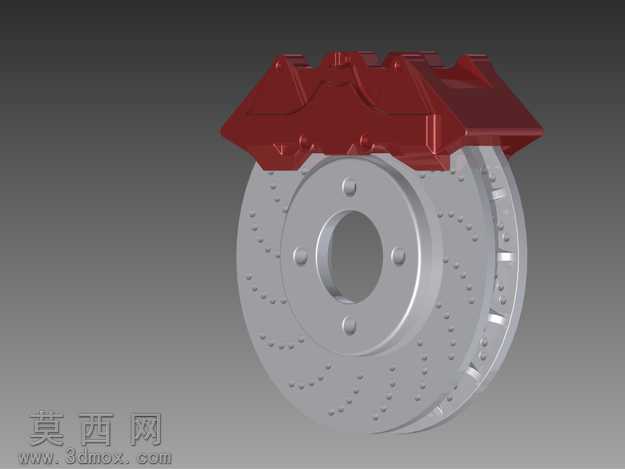

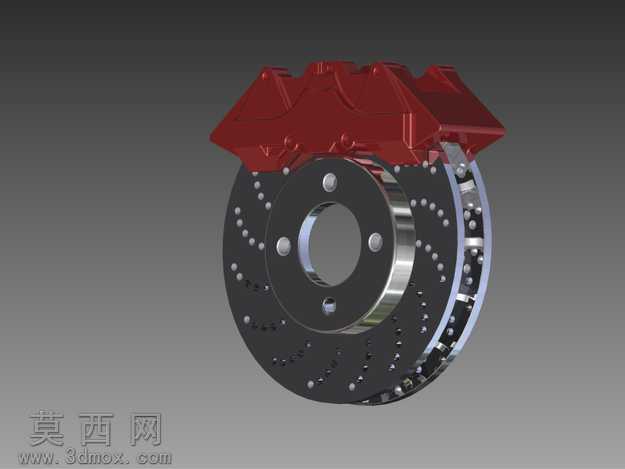

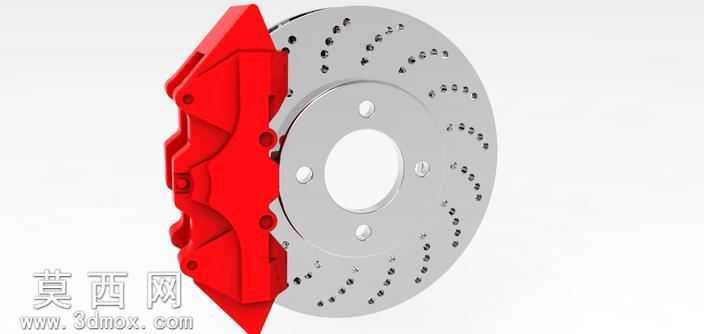

本作品为汽车盘式制动系统核心部件的三维建模设计，采用CATIA V5完成全参数化建模构建，完整还原了高性能通风钻孔制动盘与多活塞对置式制动卡钳的真实结构与细节特征。建模过程中首先基于实车制动部件的尺寸参数搭建基准坐标系，对制动盘部分采用旋转凸台指令完成盘体基础轮廓构建，针对盘面的散热通风孔采用阵列特征完成周向均匀排布，精准还原钻孔的倾斜角度与排布间距，既保证散热结构的设计合理性，也还原了高性能刹车盘的外观特征；制动盘的中心安装孔、定位凸台、螺栓过孔均按照真实装配尺寸绘制，确保安装位的结构精度。卡钳部分采用多实体建模方式拆分构建卡钳本体、活塞腔、安装支耳、加强筋等结构，还原对置活塞卡钳的分体式壳体造型，对卡钳表面的减重凹槽、油路接口、安装定位面都做了精细化的特征处理，保证结构的完整性与装配合理性。材质渲染阶段，制动盘赋予高碳钢金属材质，添加细微的表面磨砂质感与使用痕迹的纹理处理，还原金属刹车盘的真实质感；卡钳部分赋予高饱和度红色耐高温烤漆材质，添加轻微的漆面反光与边缘倒角的高光效果，还原改装高性能卡钳的视觉特征。设计过程中充分考虑制动部件的实际工作逻辑，制动盘的通风道结构采用径向倾斜设计，可在车轮转动时形成导风效应提升散热效率，盘面钻孔可快速排出制动摩擦产生的粉尘与水汽，提升制动稳定性；卡钳的活塞排布采用对置多活塞布局，可保证制动片受力均匀，减少制动偏磨问题，整体建模严格遵循汽车制动系统的设计规范，各部件之间预留了合理的装配间隙，可直接用于制动系统结构展示、装配模拟、相关教学演示或改装方案效果预览使用。
