异形护板类塑料注射成型模具结构

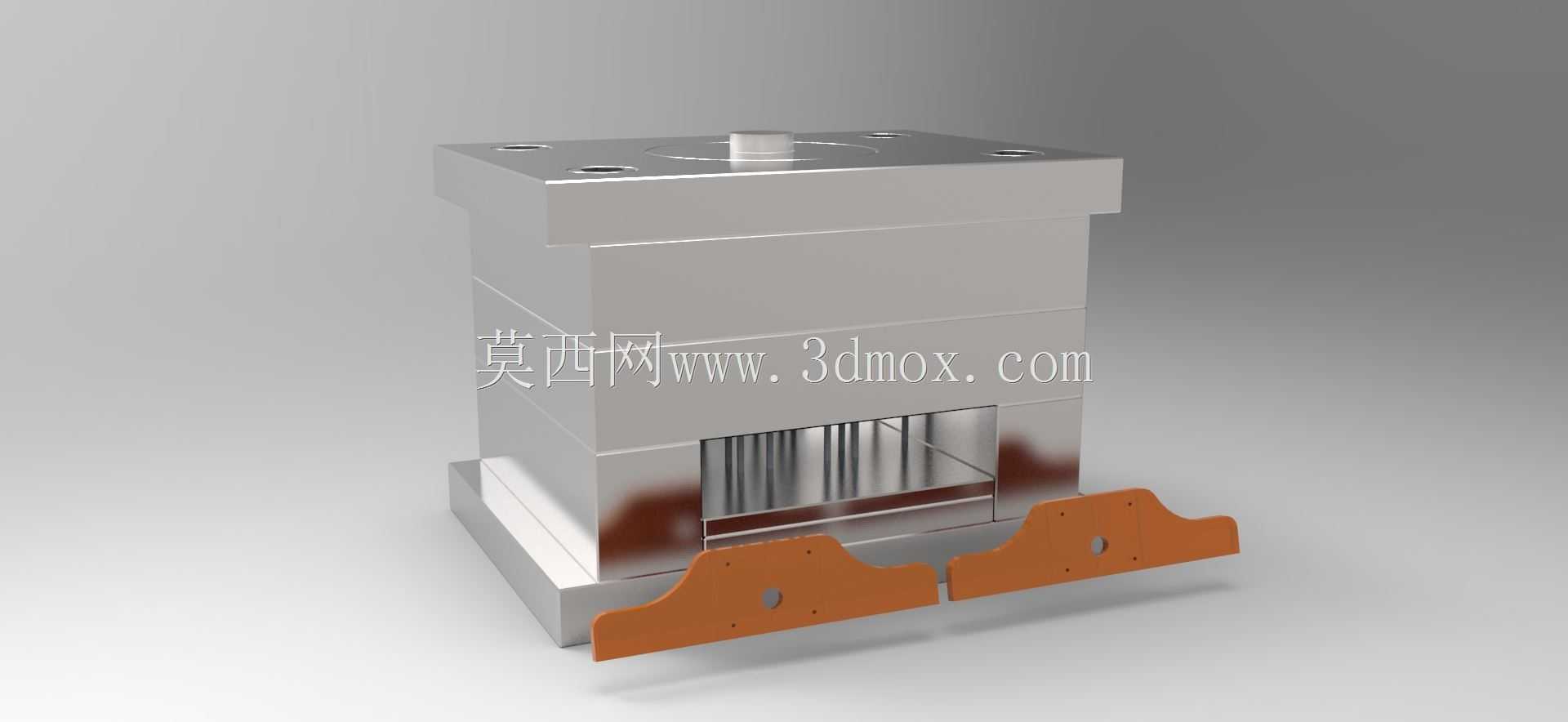

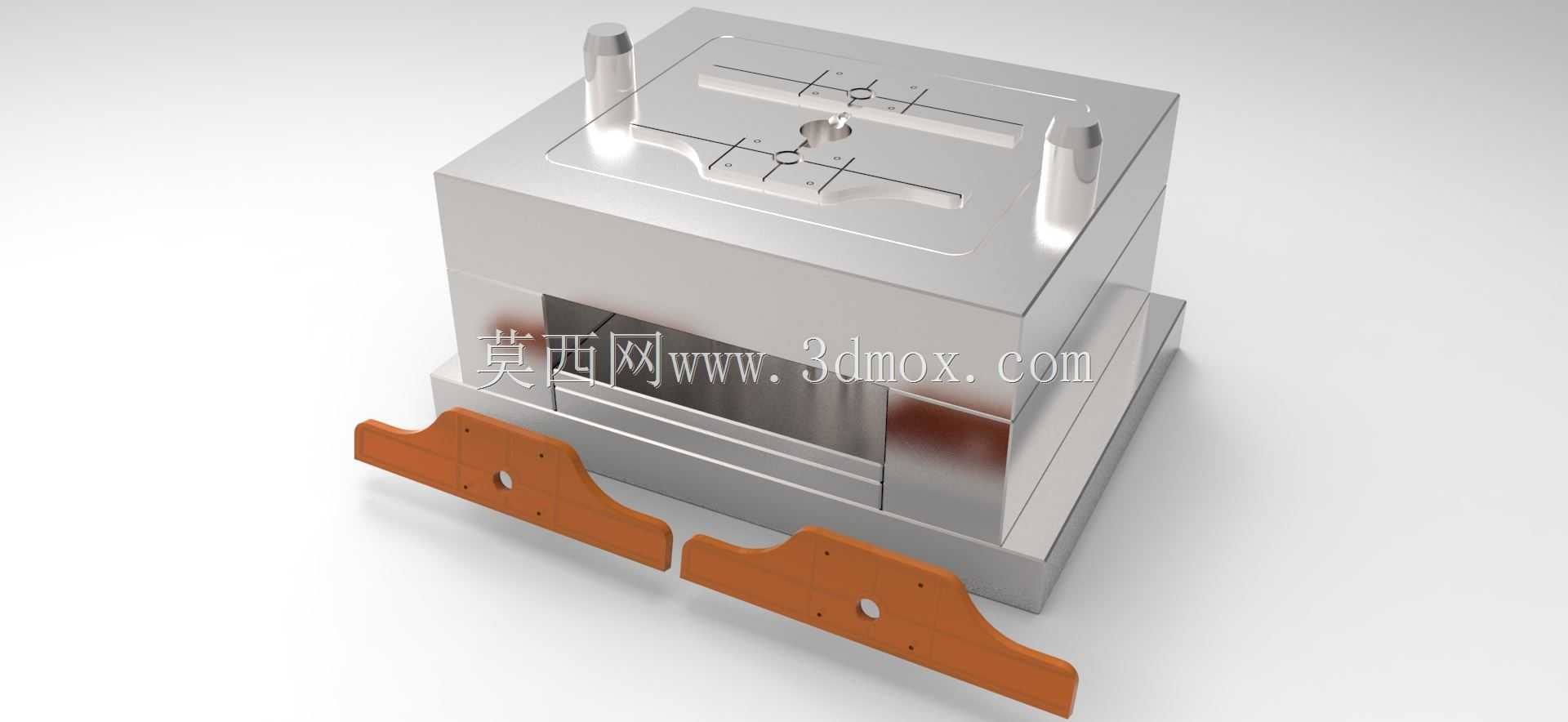

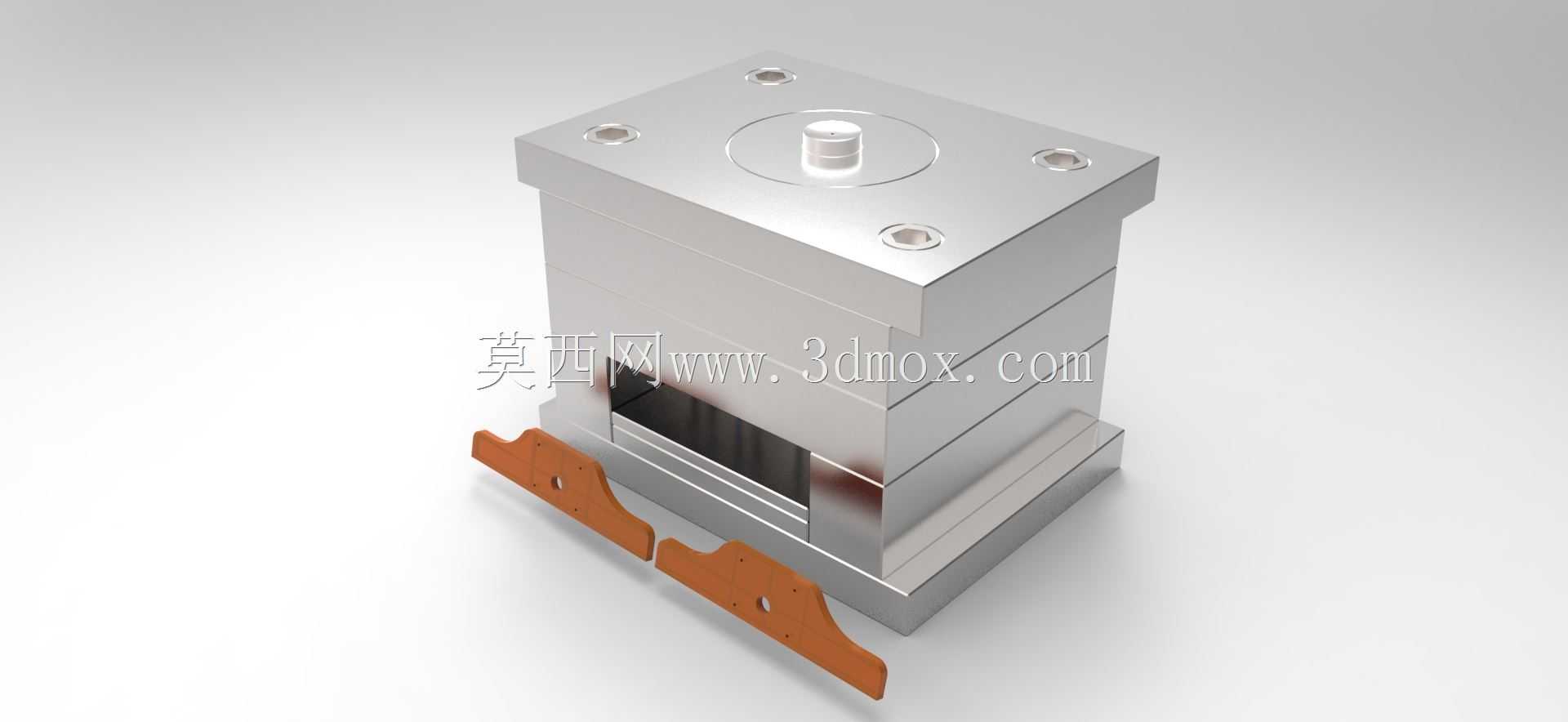

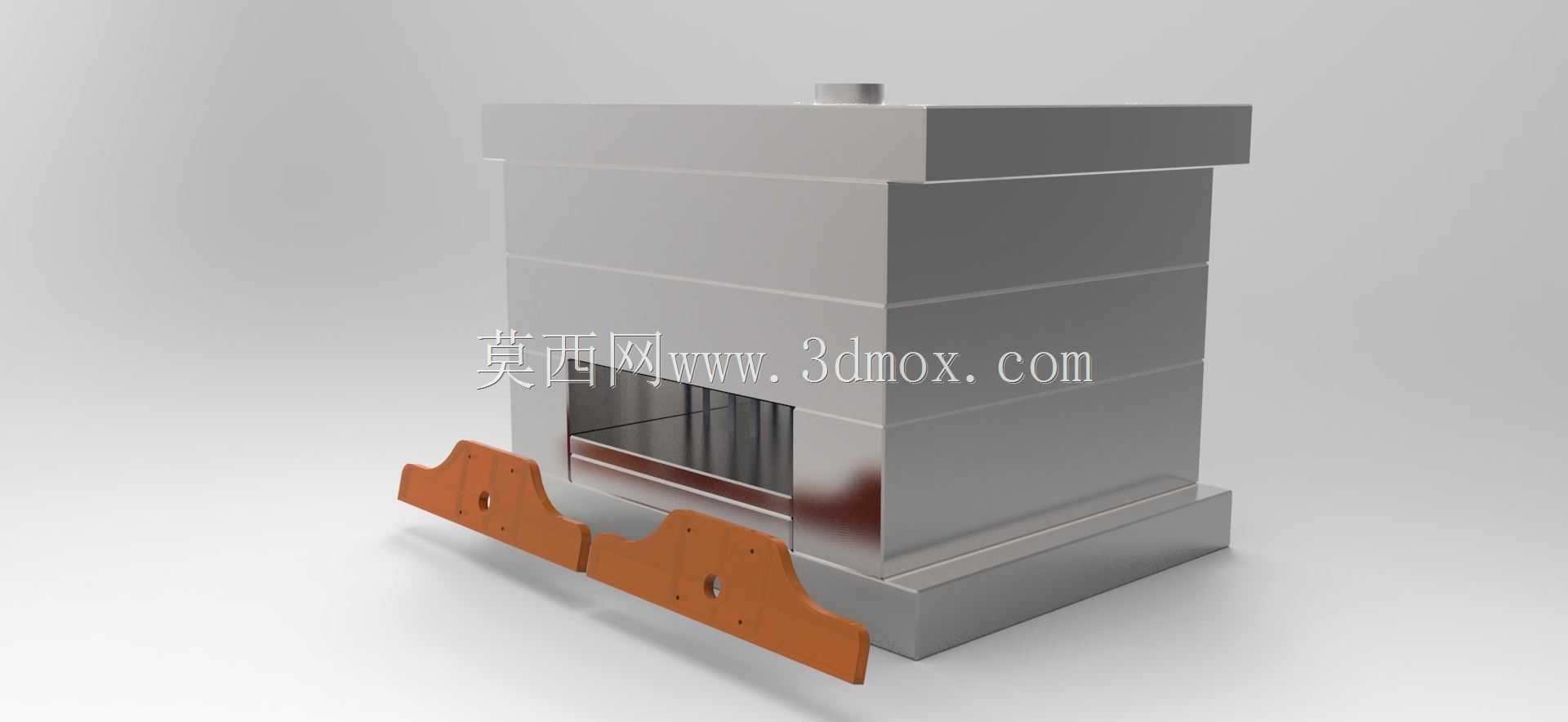

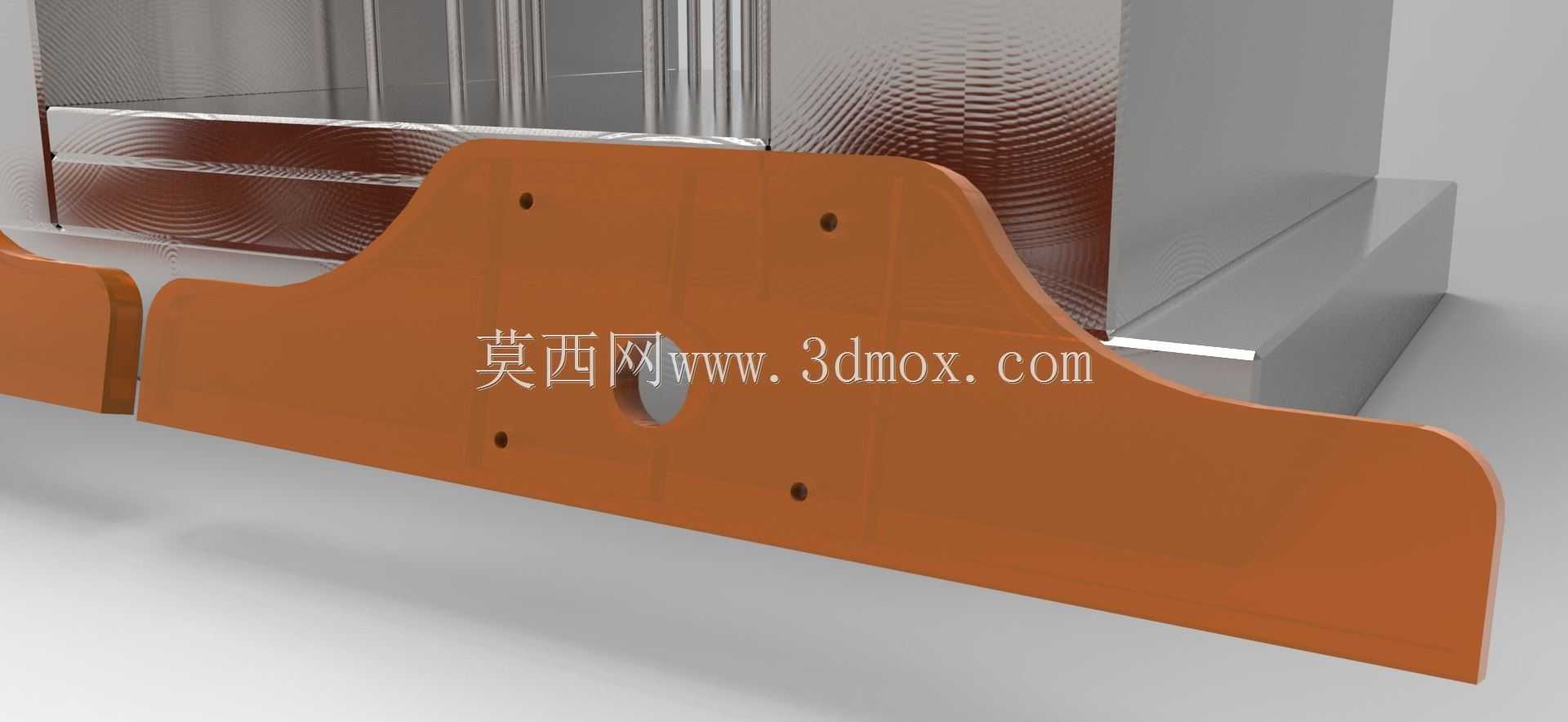

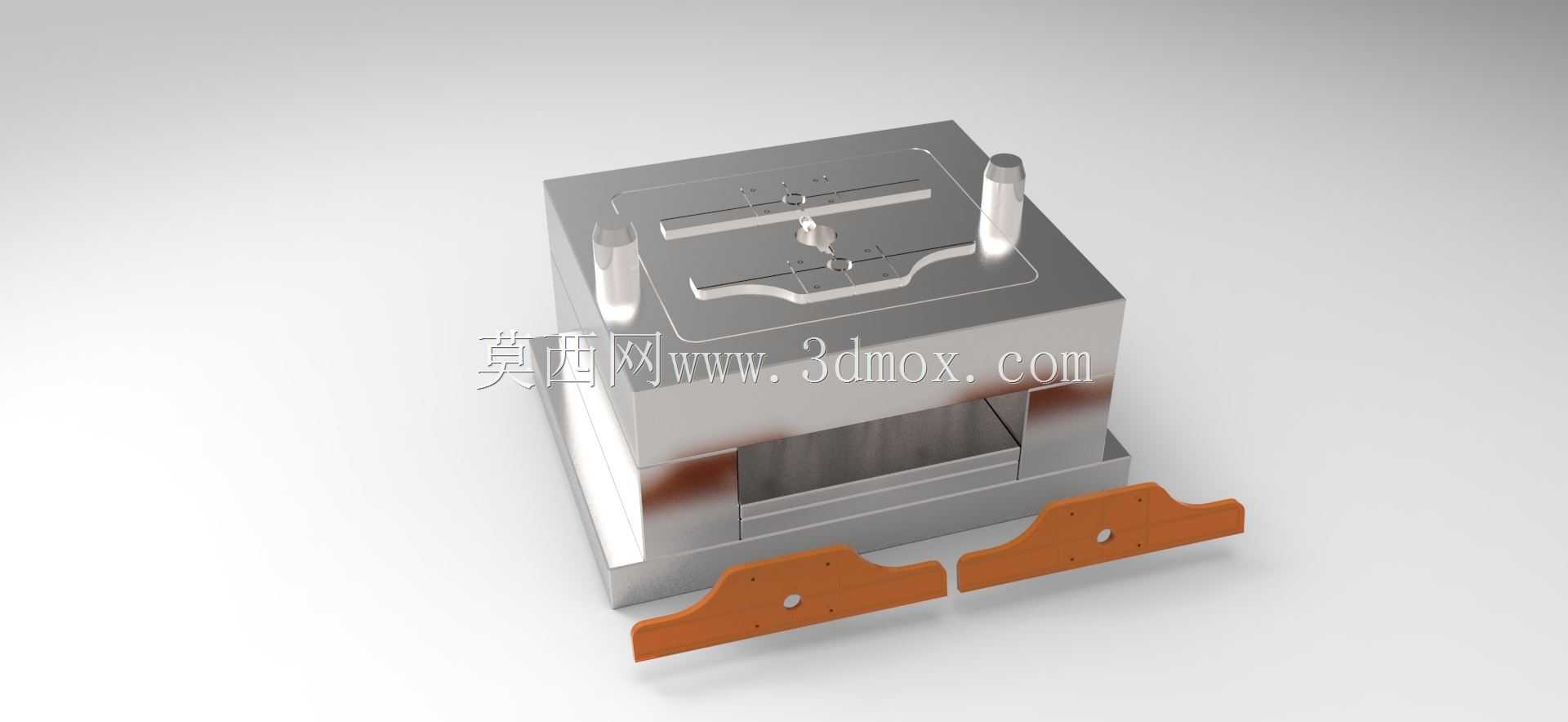

　　这套模具针对带曲面轮廓的异形塑料护板类零件开发，核心应用在设备外覆盖件、工装防护挡板类塑件的批量注塑生产场景，这类塑件常出现在自动化设备外围防护、物流器具侧边挡板、小型机具外壳护面的配套加工环节，替代传统金属薄板折弯件实现轻量化、绝缘防护的使用需求。从成型零件的结构来看，塑件主体为带连续起伏曲面的长条形板件，表面分布四个用于装配固定的通孔，中部预留一处异形避让缺口，曲面过渡区域无尖锐棱角，所有转角位置均做了适配塑料熔体流动的圆角处理，避免充模阶段出现应力集中导致的成型缺陷。模具的分型面完全贴合塑件的最大轮廓曲面设置，在曲面起伏的落差位置做了封胶边的配合精度优化，合模时型腔与型芯的贴合间隙控制在塑料熔体溢边值以下，

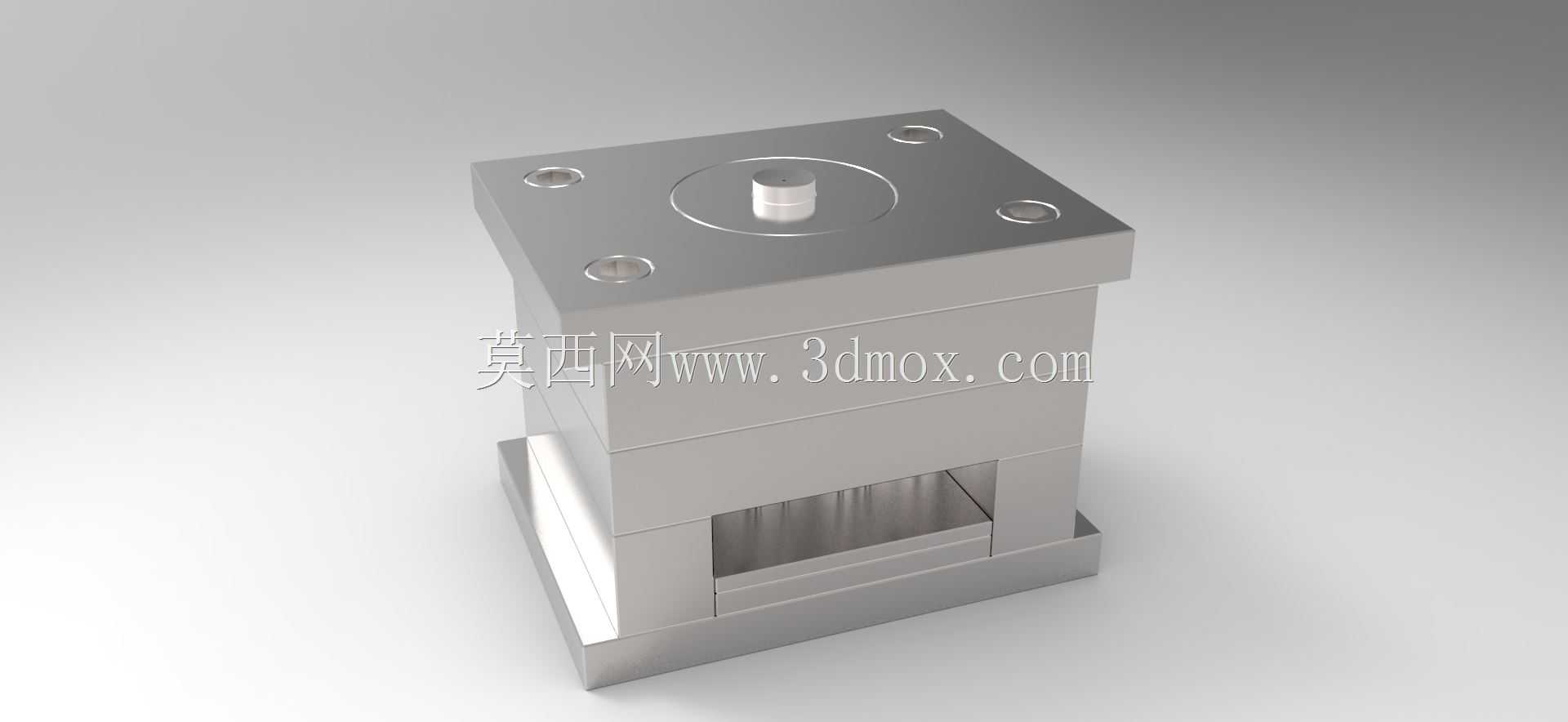

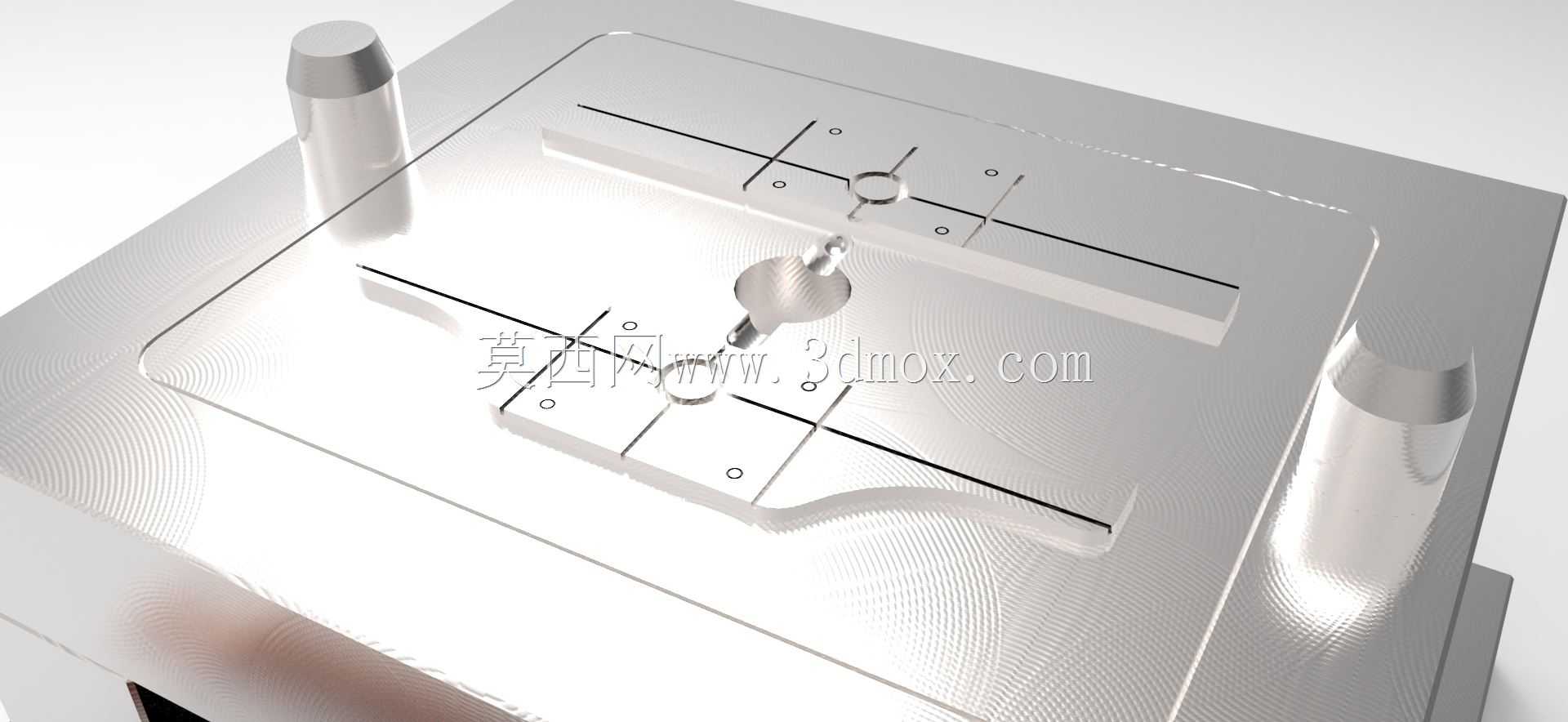

　　避免飞边产生增加后续修边工作量。四个装配孔采用碰穿结构成型，中部异形缺口位置设置了独立的小型镶件，既方便加工时的精度控制，也能在长期生产出现磨损后单独更换镶件，降低模具维护成本。浇注系统的点位选择避开了塑件的外观外露面，设置在塑件非装配侧的隐蔽位置，熔体进入型腔后可顺着长条形曲面的延伸方向平稳填充，减少熔接痕在外观面的显现，同时在曲面末端的厚壁位置设置了排气结构，避免充模末端出现困气烧焦的问题。冷却回路沿着塑件的曲面轮廓排布，尽量保证型腔各区域的冷却速率均匀，避免长条形塑件因冷却不均出现翘曲变形，保证成型后塑件的平面度满足装配要求。安装边界上，模架采用标准龙记模架规格，适配常用的卧式注塑机安装尺寸，定位圈、

　　浇口套尺寸匹配常规注塑机的炮嘴规格，上下模的导柱导套做了加长处理，合模时可提前导向定位，避免曲面分型面出现错位擦伤。顶出结构采用顶块与顶针组合的方式，顶出力均匀分布在塑件的加强筋位置与边缘区域，顶出时不会在塑件外观面留下明显顶痕，同时顶出行程预留足够安全距离，保证塑件可以完全脱离型芯，不会出现顶出卡滞的问题。
