手持遥控器外壳注塑模具结构设计

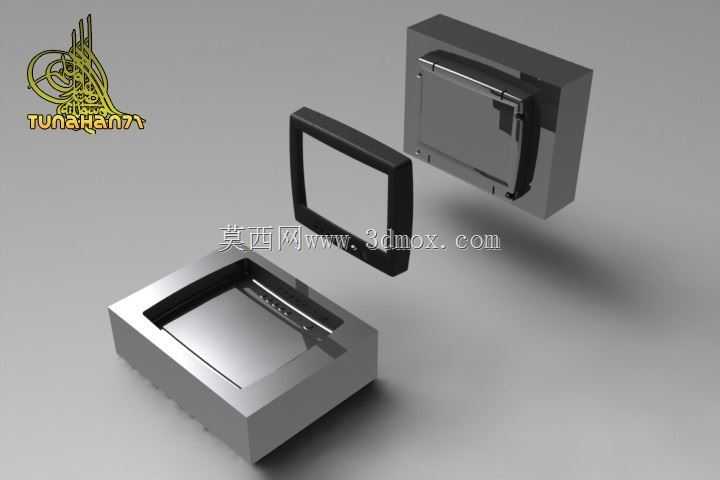

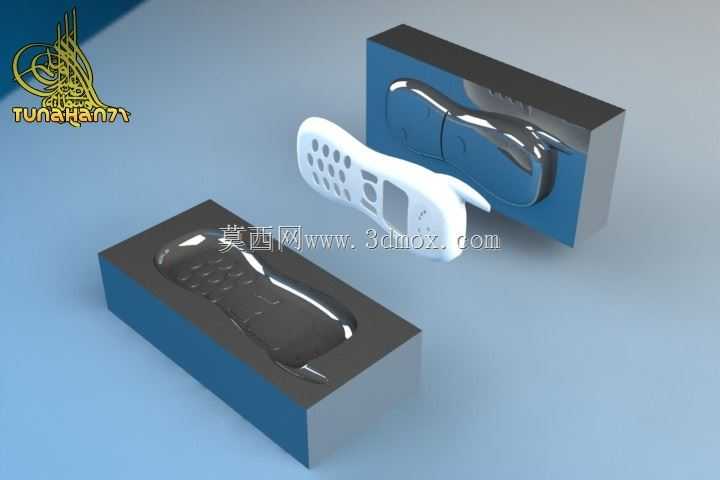

　　这套模具针对手持类遥控器外壳的注塑成型需求开发，核心成型零件采用分体式镶拼结构，分别对应外壳的外表面与内装配面成型需求，适配日常消费电子类手持操控部件的批量生产场景，常见于家电遥控、工业设备手持终端、小型消费电子操控器的生产环节。从成型逻辑来看，模具的型腔与型芯分型面沿着产品最大轮廓线设置，能够保证开模时产品完整留于动模侧，避免粘定模导致的脱模变形，针对外壳表面的密集按键孔位，型芯侧做了对应小直径镶针结构，既方便加工时保证孔位精度，也能在长期生产出现磨损后快速更换镶件，减少模具维护的停机时间。模具的成型面做了镜面抛光处理，能够保证注塑后产品外表面无明显熔接痕、流痕，满足手持产品的外观质感要求，同时在产品的侧边卡扣位置，

　　设置了内侧抽芯结构，开模时先完成侧抽芯动作再顶出产品，避免硬顶导致的卡扣断裂问题。从安装边界来看，整套模架采用标准龙记模架尺寸，适配常用的120吨-160吨卧式注塑机安装，定位圈尺寸、浇口套规格均符合行业通用标准，不需要额外改装设备即可上机生产，浇口采用侧浇口进料，进料位置设置在产品非外观面的侧边，后续去除浇口后不会在产品外露面留下痕迹。设计过程中针对遥控器外壳的薄壁特性，在料流末端设置了合理的排气槽，避免注塑时出现困气导致的缺胶、烧焦问题，冷却水路围绕型腔、型芯均匀排布，水路距离成型面的距离保持在15-20mm区间，保证成型周期内模具温度均匀，减少产品翘曲变形量，同时顶出结构采用顶杆+顶块组合的方式，对应产品的筋位、

　　柱位位置布置顶出力点，避免顶出时产品出现顶白、顶穿问题。这套结构的模具在实际生产中适配ABS、PP等常用热塑性塑料的成型，成型周期可控制在25秒以内，量产时的尺寸精度可达到MT5级，能够满足手持遥控器外壳的装配公差要求，外壳内部的电池仓、按键装配柱位均在模具上一次成型，不需要后续二次加工即可直接进入装配环节。
