多色交错啮合传动齿轮组结构设计

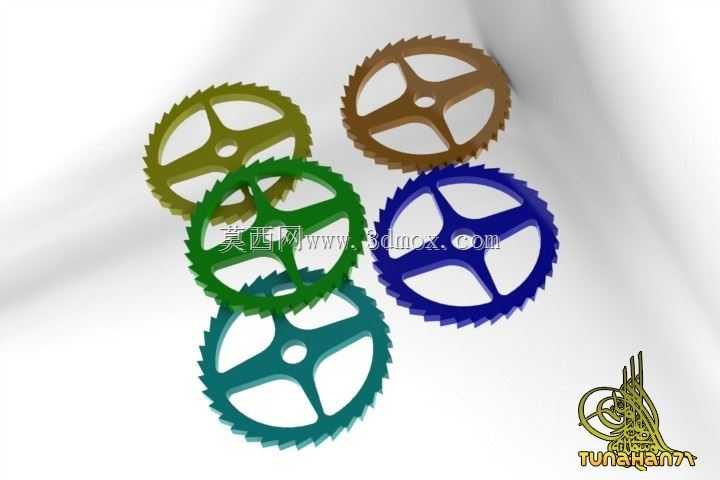

　　这套交错排布的多齿轮啮合结构，核心应用于轻载精密传动场景，常见于小型教具演示装置、文创机械摆件、低负载传动演示台这类对传动可视化有要求的设备中，区别于工业重载齿轮组的厚重设计，这套结构在保证基础传动比准确的前提下，做了辐条式轻量化轮体设计，能直观展示多齿轮联动的啮合逻辑，适合用于机械原理展示、传动路径演示类场景。从设计思路来看，五个不同外径的齿轮采用错位层叠排布，每个齿轮的轮齿参数做了统一模数匹配，保证相邻齿轮啮合时齿侧间隙控制在合理范围，不会出现卡滞或传动空程过大的问题；轮体采用三辐条对称结构，在降低整体重量的同时，保证轮体的径向刚度，避免传动过程中轮缘出现形变导致啮合脱开。每个齿轮的中心孔尺寸做了统一规格设计，

　　适配常用的直径3mm、4mm的演示用固定轴，安装时不需要额外做轴孔适配加工，轴肩定位尺寸预留了0.5mm的间隙，方便层叠安装时调整齿轮的轴向位置，避免相邻层齿轮出现端面摩擦。轮齿的齿形采用标准渐开线设计，压力角取20°通用值，啮合重合度控制在1.2以上，保证传动过程中至少有一对轮齿处于啮合状态，传动过程平稳无冲击，即使是手动驱动的演示场景，也不会出现卡顿跳齿的问题。不同齿轮的齿数做了差异化配比，可实现多路径传动输出，能根据演示需求调整输入轮的位置，获得不同的输出转速比，适配不同的演示逻辑。轮体的外缘做了0.2mm的倒角处理，既避免安装时锐边划手，也能在啮合时引导轮齿顺利进入啮合位置，降低装配对位的难度。安装边界上，

　　整套齿轮组的排布占用平面尺寸约为120mm×100mm，轴向层叠总厚度不超过15mm，可直接嵌入厚度20mm以内的展示面板中，面板开孔只需要对应每个齿轮中心位置加工轴孔即可，不需要做复杂的型腔避让，适配常规的亚克力、木质展示面板的安装需求。这套结构没有做重载强化设计，不适合传递大扭矩的工业传动场景，但在低负载演示、文创传动类应用中，既能准确还原齿轮传动的核心原理，又具备轻量化、易装配、展示效果直观的特点，结构设计上兼顾了功能性与展示性，轮体的分色设计也能让传动路径的展示更加清晰，观察者可以直观追踪动力从输入轮到各个输出轮的传递过程，降低机械传动原理的理解门槛。
