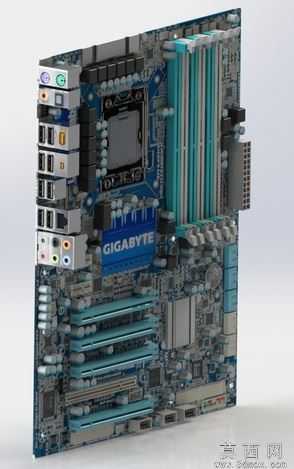

技嘉X58aUD3R LGA1366主板三维结构模型

本模型为技嘉X58aUD3R LGA1366规格ATX主板的高精度三维结构模型，建模阶段严格遵循ATX主板标准孔位与后置挡板切割尺寸规范，首先通过实物测绘获取主板整体长宽厚基准参数，确定244mm×305mm的标准ATX板型轮廓，再逐层拆分PCB基板、CPU插座、内存插槽、PCI扩展槽、后置I/O接口、供电模块、SATA接口、板载芯片散热片等独立结构件，对每一个元件的安装位置、凸起高度、接口针脚排布都做1:1等比例还原，针对自定义改装场景预留了尺寸调整余量，可适配非标准机箱的改装设计需求。参数设计层面，完整还原LGA1366触点式CPU插座的针脚阵列布局、6条DDR3内存插槽的卡扣结构与间距参数、3条PCI-E x16扩展槽的固定卡扣位置、后置I/O区域的PS/2接口、USB接口、RJ45网口、音频接口、eSATA接口的开孔尺寸与排布顺序，同时还原主板供电模块的电容、电感排布，以及板载声卡、网卡芯片的安装位置，所有结构件的装配公差控制在0.1mm以内，完全匹配实物主板的装配逻辑。渲染材质方面，PCB基板采用哑光深绿阻焊层材质，模拟真实电路板的磨砂质感，电容元件分别匹配固态电容的金属亮面外壳与电解电容的塑封外壳质感，内存插槽、扩展槽采用蓝白相间的硬质塑料材质，技嘉品牌标识采用丝印印刷效果还原，金属接口部分做拉丝与哑光镀铬区分，散热片部分还原铝制鳍片的金属磨砂纹理，整体渲染效果贴近实物主板的视觉观感，可清晰区分不同元件的材质差异。结构原理层面，完整呈现ATX主板的层叠装配逻辑，从底层PCB基板的走线层预留，到上层元件的焊接点位对应，再到后置挡板与接口的对位关系，同时还原内存插槽、PCI-E插槽的卡扣活动结构逻辑，CPU插座的压杆固定结构，可直观展示主板各部件的连接关系与装配顺序，帮助理解计算机主板的硬件架构组成。软件兼容层面，模型提供STEP、IGES通用中间格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件打开编辑，同时附带SolidWorks2012版本的原生效果文件与STL格式文件，STL格式可直接导入切片软件用于3D打印验证结构，不同格式文件均保留完整的装配层级，可单独拆分单个元件进行修改调整。研发教学应用层面，该模型可用于计算机硬件结构教学，帮助学习者直观认识主板各组成部件的位置与功能，也可用于机箱结构设计时的主板适配验证，确认机箱主板托盘的孔位、走线空间、显卡与内存安装间隙是否匹配，还可用于电脑硬件改装的结构验证，提前确认改装配件与主板的干涉情况，同时也可作为数码产品三维建模的教学案例，讲解消费电子类产品的结构建模流程与材质渲染技巧。
