带定位型腔的块状压合工装结构

　　在小尺寸异形五金件的压装、压印工序里，这类带定位型腔的块状压合结构是车间工位上很常见的工装形式，区别于大型液压机配套的重型工装，这类结构适配手动压台、小吨位气动压床的安装场景，整体采用上下分层的块状堆叠设计，没有多余的外伸结构，安装时直接通过基座底部的沉头孔固定在压台工作台面即可，不需要额外设计复杂的转接支架，安装边界控制在150mm见方的范围内，不会占用过多工位操作空间，适配多数小型零部件加工工位的台面布局。

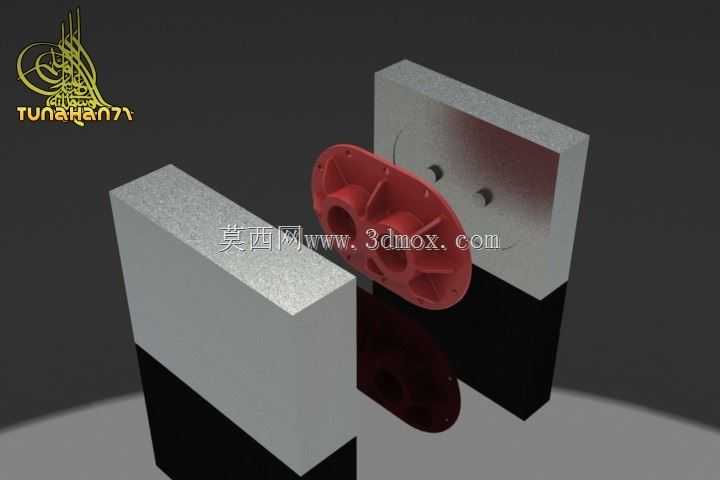

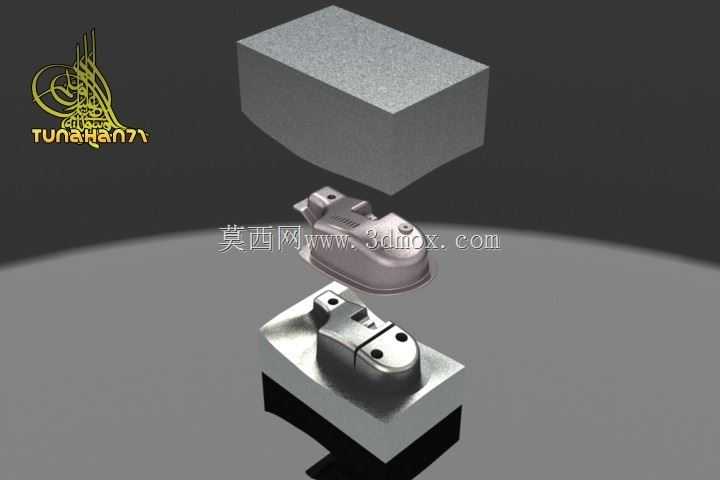

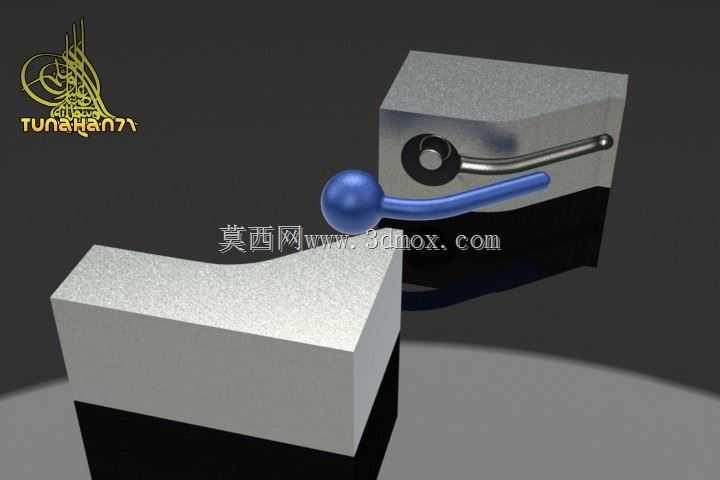

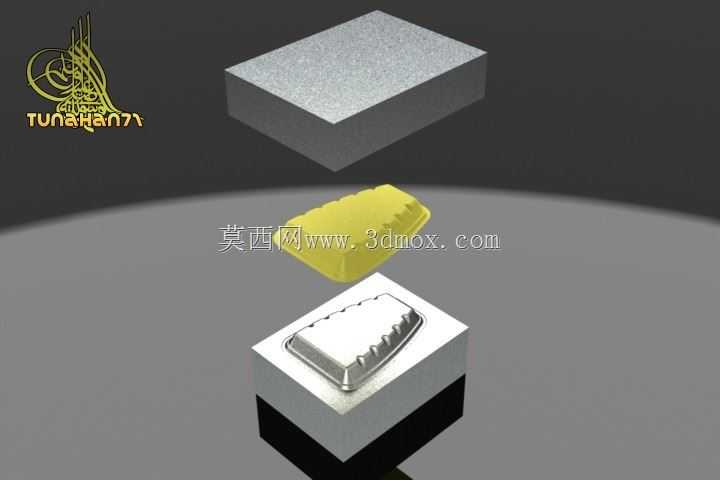

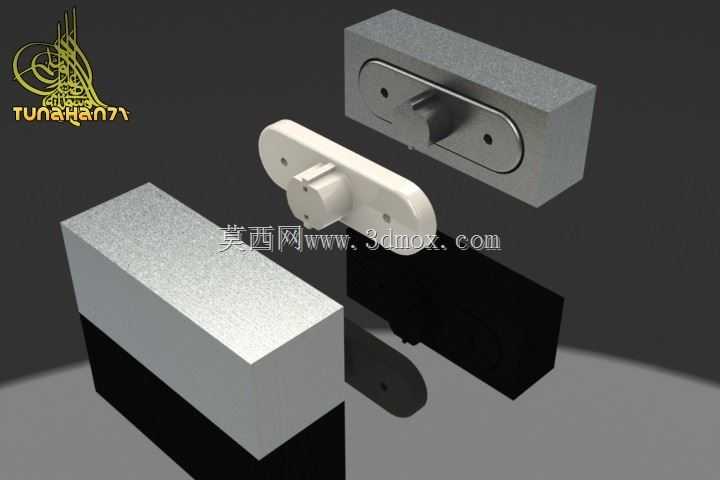

　　结构的核心定位部分设置在下层基座的上表面，型腔轮廓完全匹配待加工工件的外边缘，做了0.05mm的单边间隙预留，既可以保证工件放入时不会卡滞，也能避免压合过程中工件出现横向窜动，型腔边缘做了0.2mm的倒角导向，操作人员上下料时不需要精准对位，顺着倒角就能把工件滑入定位位置，能有效减少单件上下料的辅助时间，适配小批量多批次的零散加工需求。上层压块的下表面做了和型腔完全对应的仿形凸起，压合行程控制在20mm以内，压合时凸起部分完全嵌入型腔，保证压力均匀作用在工件的整个贴合面上，不会出现局部压力过大导致的工件变形、压痕过深问题。

　　设计时特意将上下模块都采用分体式结构，压合工作面和基座主体分开加工，工作面采用模具钢淬火处理，硬度达到HRC58-62，长期反复压合也不会出现工作面塌陷、磨损起台的问题，基座部分采用45号钢调质处理即可，不需要过高的硬度要求，能在保证结构整体刚性的前提下控制加工成本，当工作面出现磨损或者需要适配不同规格工件时，只需要更换上层压块和下层的型腔镶件，不需要更换整个工装主体，能大幅降低后续的工装改造成本。上下模块的导向没有额外加装导柱导套，依靠压床本身的滑块导向精度保证对位，对于小尺寸工件的压装工序来说，常规压床的导向精度完全可以满足0.1mm以内的对位公差要求，省去导柱结构也能进一步缩小工装的整体尺寸，减少加工工序。

　　这类结构除了用于小五金件的压装，也可以适配小型塑料件的热熔压合、薄金属片的压印成型工序，只需要更换对应轮廓的工作面镶件就能快速切换工序用途，不需要重新设计整体结构，在小型加工车间、五金制品厂的零散工序里适配性很强，日常维护也只需要定期清理型腔内的加工碎屑，检查工作面是否有磕碰损伤即可，没有复杂的润滑、校准要求，对操作人员的工装调试能力要求不高，新入职的操作人员经过简单讲解就能完成上下料和日常检查操作。
