多层板叠式螺栓紧固冲压工装结构

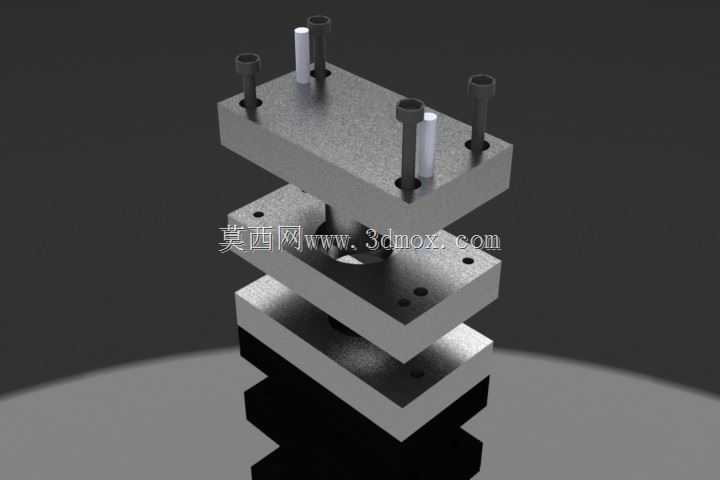

　　这套层叠式模架结构，主要应用于小型五金件的冷冲压加工场景，常见于电子接插件、小型金属弹片、薄型垫片类零件的批量冲制作业，适配小吨位开式压力机的安装工位，可直接固定在压力机工作台面与滑块之间完成冲压动作传递。从结构设计逻辑来看，整体采用多层矩形模板叠装的布局，最上层模板通过四根均布的内六角螺栓完成与上模安装座的连接，螺栓的光杆段穿过模板沉孔，螺纹段锁入上层安装基体，既保证了模板连接的同轴度，也避免螺栓头突出模板平面影响安装贴合度；中间两层模板分别承担卸料、凸模固定的功能，层与层之间通过加工精度达IT7级的定位销完成位置校准，合模时各层模板的导向间隙控制在0.02mm以内，可有效避免冲裁过程中出现凸凹模啃模的问题。最下层模板为下模座，

　　直接与压力机工作台面接触，底面加工有0.8μm粗糙度的平整平面，安装时无需额外加装调整垫片即可保证整体水平度，模板四周预留的U型安装槽可适配不同孔距的压力机工作台T型槽，安装边界可覆盖台面尺寸300mm*400mm以内的小型压力机，无需对现有设备做额外改造。从功能特性上看，这套结构将传统整体式模架拆分为多层独立模板，单块模板的加工难度大幅降低，后续维护时若某一层模板出现磨损或型面损坏，仅需更换对应层板即可，无需报废整套模架，能有效降低生产现场的备件成本；模板上预留的螺栓过孔采用沉孔设计，螺栓锁紧后端面与模板平面齐平，不会在合模过程中出现结构干涉，同时均布的螺栓排布可让模板受力均匀，长期承受冲压交变载荷时不会出现局部变形翘曲的问题。

　　设计过程中特意将各层模板的边角做了R2的圆角处理，避免装配作业时锋利边角划伤操作人员，同时模板表面做了发黑防锈处理，在车间常规存储环境下可避免锈蚀影响装配精度。实际投产使用时，可根据待加工零件的冲裁力需求，调整中间层模板的厚度以及紧固螺栓的规格，若冲裁厚度0.5mm以内的薄钢板，现有M8规格的紧固螺栓即可满足锁紧强度要求，若加工厚度1mm以上的板材，可将螺栓更换为M10规格，同时加厚上下模座的板材厚度，保证整体刚性满足冲压载荷要求。这套结构的导向设计没有额外加装独立导柱导套，而是通过各层模板上的螺栓过孔与螺栓杆的小间隙配合完成初步导向，适合冲裁精度要求在IT10级以内的普通五金件加工，若需要更高的冲裁精度，可在模板对角位置加装两个精密导柱组件，即可将导向精度提升至0.01mm以内，适配更高精度的零件冲制需求。
