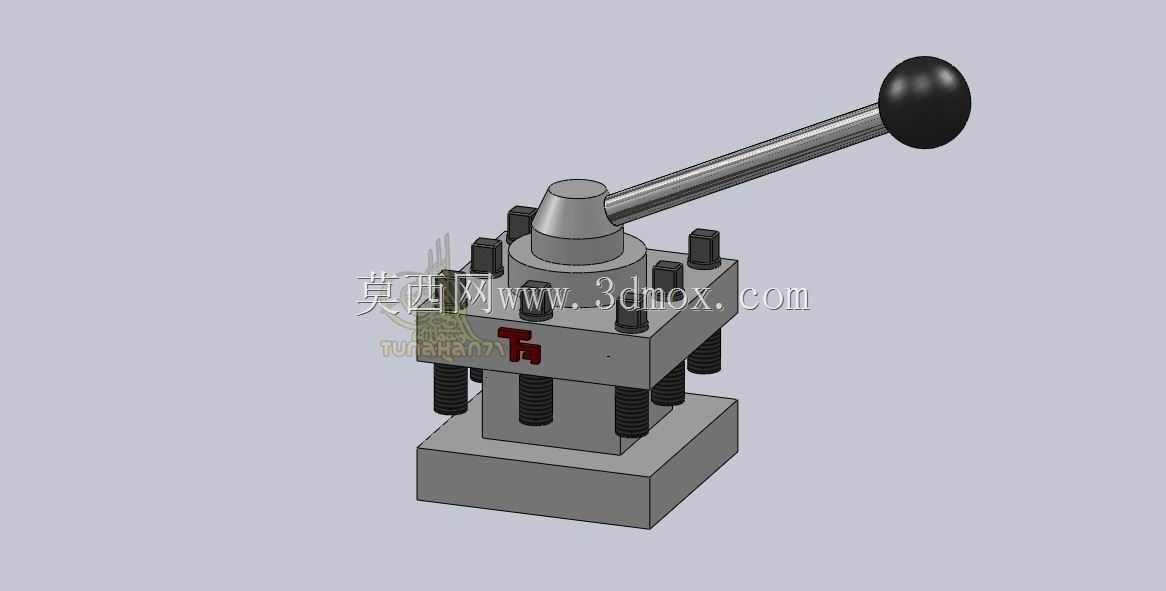

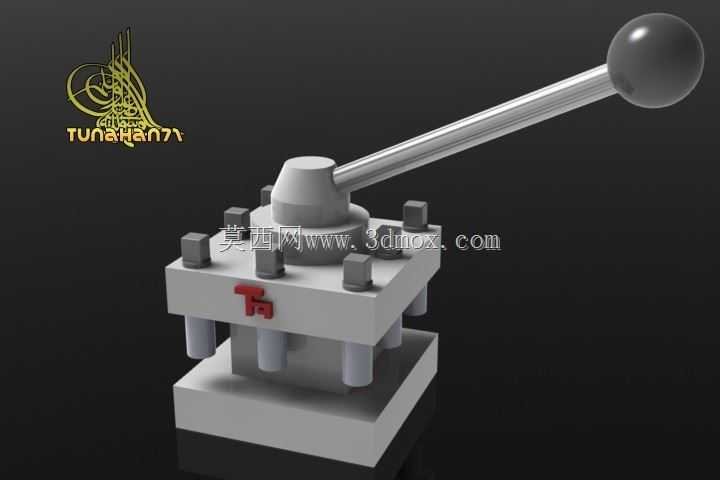

车床用四方回转式手动刀架结构

　　这款手动回转刀架是普通卧式车床配套的核心功能部件，主要承担车削加工过程中多类刀具的装夹、换位与锁紧固定作用，在中小规格普通车床的日常单件、小批量加工场景中应用十分广泛。区别于电动、液压驱动的自动转塔刀架，该款手动刀架结构完全依靠机械结构实现定位锁紧，无需额外布设动力线路与控制单元，整体可靠性高，维护成本极低，非常适合传统车床的配套使用以及老旧设备的刀架替换改造。从结构设计逻辑来看，该刀架采用四方布局的刀座基体，四个立面可分别安装外圆车刀、端面车刀、切断刀、内孔车刀等不同加工用途的刀具，单次装夹后可通过扳动操作手柄完成四个工位的快速切换，换位时只需向上扳动手柄解除锁紧定位，转动刀架至对应工位后向下扳动手柄即可完成精准定位与刚性锁紧，

　　操作流程简单，一线操作工人无需额外培训即可快速上手。刀架的定位结构采用端面齿盘配合锥面定位的设计，能够保证每次换位后的重复定位精度满足常规车削加工的公差要求，锁紧机构通过多组压紧螺栓与弹簧的配合，将刀架本体与底座牢牢压合，避免重切削过程中出现刀架移位、让刀的问题。底座部分设置有与车床中拖板匹配的安装连接孔位，安装边界尺寸适配市面上多数CA6140、C6132等常规型号普通车床的刀架安装位，替换安装时无需对中拖板进行额外加工，直接通过螺栓紧固即可完成装配。刀架上部的操作手柄采用长力臂设计，搭配端部的防滑握球，操作人员扳动时无需施加过大的作用力即可完成锁紧与松开动作，长期操作不易产生疲劳。刀座上的刀具装夹槽采用通用尺寸设计，

　　可适配常规截面规格的焊接车刀与机夹车刀，装夹时通过刀座上的多组压紧螺栓直接顶紧刀具，调整刀具伸出长度的操作十分便捷。整套结构没有易损的电子元器件，日常使用仅需定期在转动副位置加注润滑脂即可长期保持操作顺畅，在普通机械加工车间、维修车间的车加工工位上，这类手动回转刀架凭借结构简单、故障概率低、操作便捷的特性，一直是应用最为普遍的车床刀具装夹部件，能够满足外圆车削、端面车削、切槽切断、内孔加工等常规车削工序的刀具装夹需求，换位效率完全匹配手动操作车床的加工节奏。
