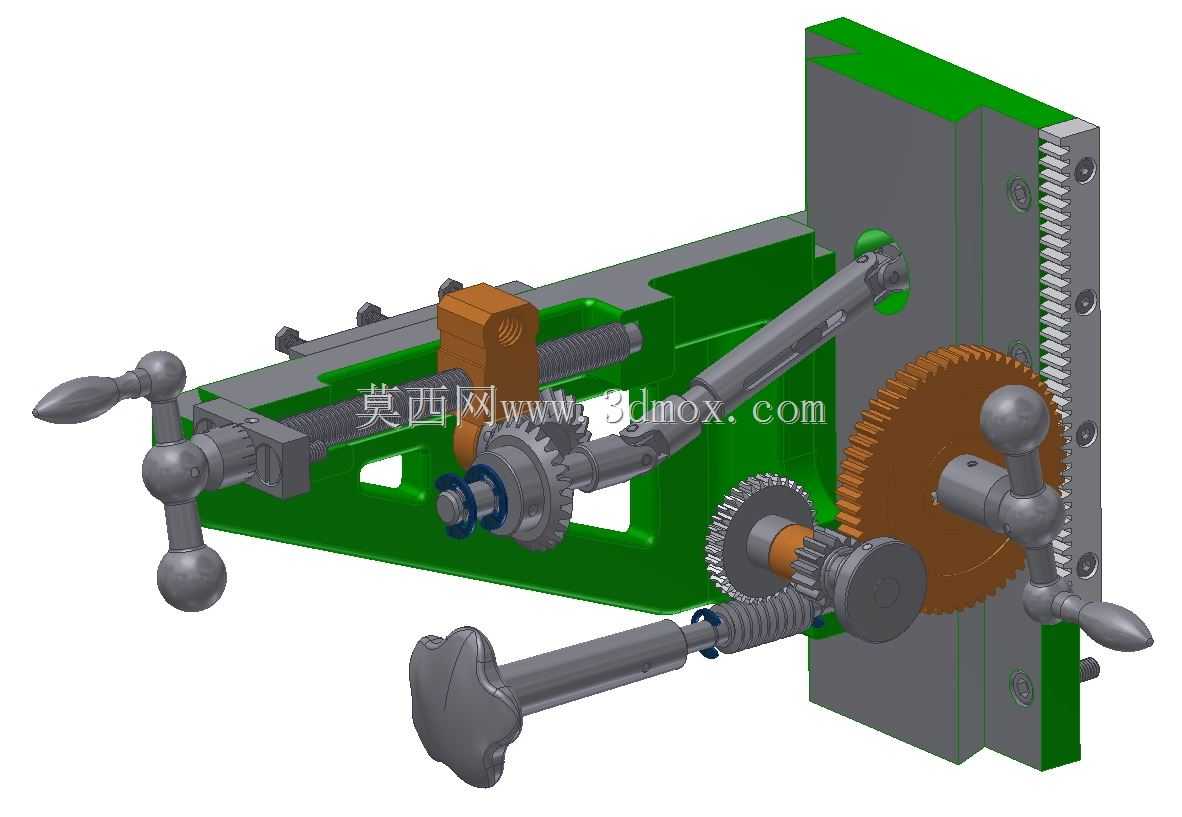

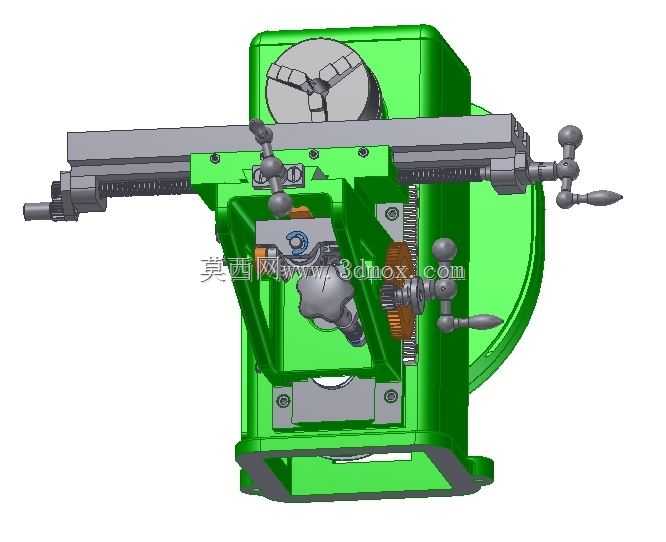

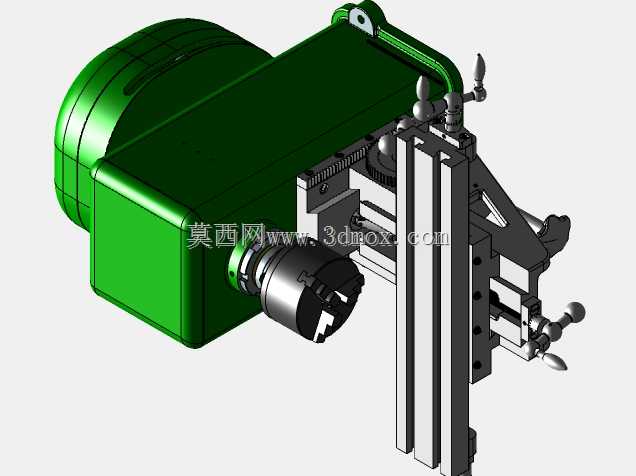

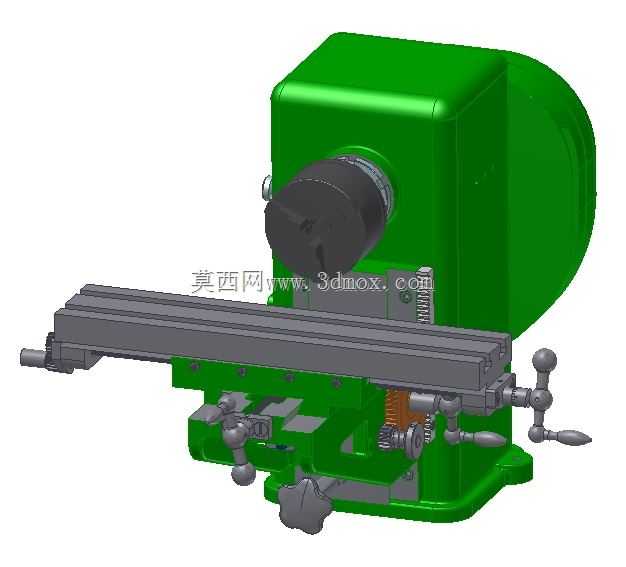

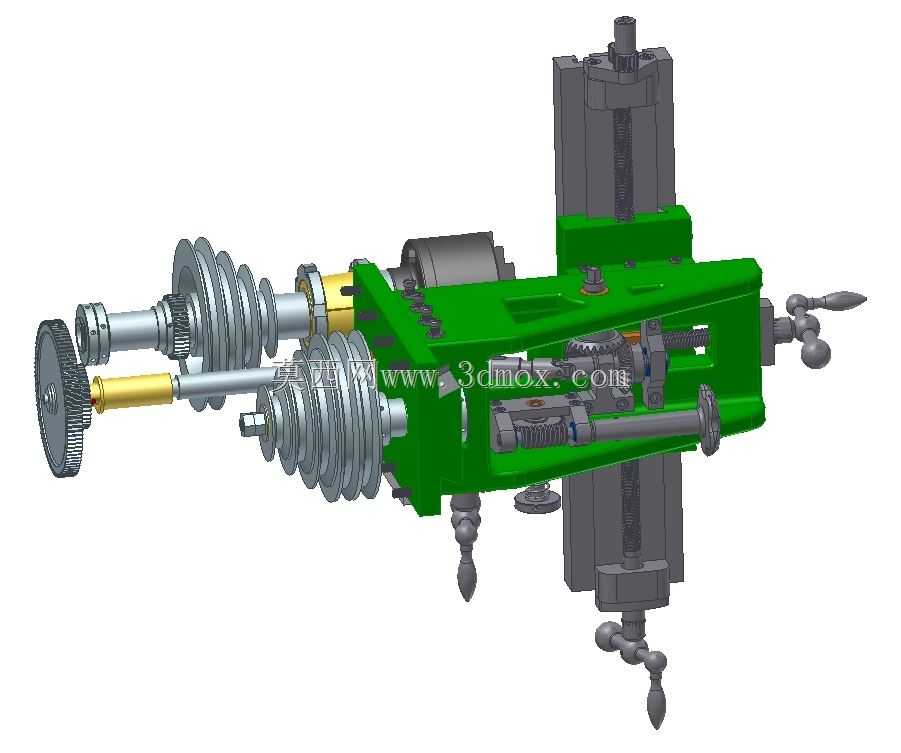

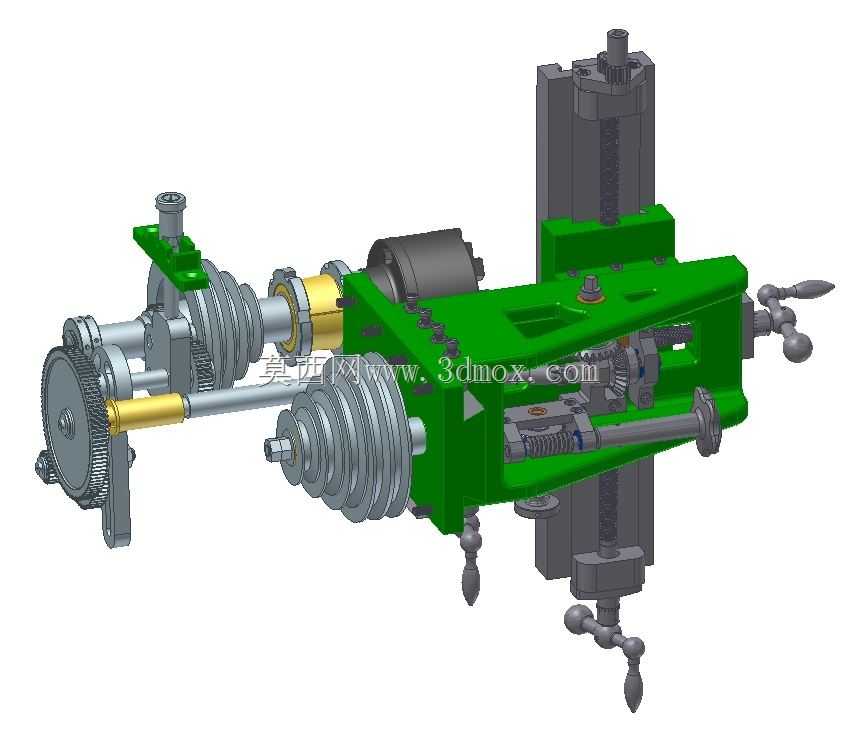

JSAB车床改装带进给双高度调节铣床结构

　　这款由普通JSAB车床改制而成的铣床结构，主要面向小型机加工车间、维修工坊及五金试制场景，可在不额外购置全新铣床的前提下，拓展原有车床的加工能力，完成小型零件的平面铣削、键槽加工、小面成型等常规铣削作业，适配单件小批量的柔性加工需求，尤其适合设备预算有限、加工品类杂但单批次量小的生产场景。从功能特性来看，改制后的设备保留了原车床床身的刚性基础，加装的铣削动力头可提供稳定的主轴转速输出，配套的进给器结构可实现工作台的自动走刀，替代人工手动推送的操作模式，既降低操作人员的劳动强度，也能保证进给速度的均匀性，提升加工表面的质量一致性；双高度调节结构分为粗调与精调两个档位，粗调档位可快速实现铣头与工作台的大间距调整，

　　适配不同高度的工件装夹需求，精调档位则可在加工过程中实现小行程的精准进刀，满足不同铣削深度的精度控制要求。设计思路上，改制方案充分复用了原车床的床身导轨、溜板等原有成熟结构，无需对原机床床身进行破坏性改动，所有加装组件均采用螺栓连接的方式固定在原车床的安装基准面上，用户可根据自身需求在车、铣两种功能间快速切换，不会破坏原车床的原有加工能力；进给器的传动结构与原车床的进给系统做了适配性衔接，可共用原机床的操作手柄完成手动、自动进给的切换，降低操作人员的学习成本，无需重新适应全新的操作逻辑。从安装边界与尺寸适配来看，改制后的设备整体外廓尺寸在原车床的占地基础上仅增加了铣头部分的伸出长度，不会额外占用过多车间场地，

　　工作台的行程范围在原车床溜板行程基础上做了适配性拓展，可满足长度300mm以内、宽度150mm以内的小型工件装夹加工需求；铣头的安装基面与原车床中拖板的安装平面保持平行度公差在0.02mm以内，保证铣削主轴与工作台面的垂直度要求，避免加工面出现倾斜超差的问题；各调节手柄的操作位置均设置在操作人员站立可及的范围内，符合常规机床操作的人机工程要求，操作过程中无需过度探身或移位，可有效降低长时间操作的疲劳感。整体改制结构兼顾了原有设备的利用率与新增功能的实用性，没有冗余的花哨结构，所有加装部件均服务于实际铣削加工的需求，传动路径短、刚性损失小，可满足常规黑色金属、有色金属小件的铣削加工精度要求。
