SolidWorks路径伴侣运动仿真机构设计

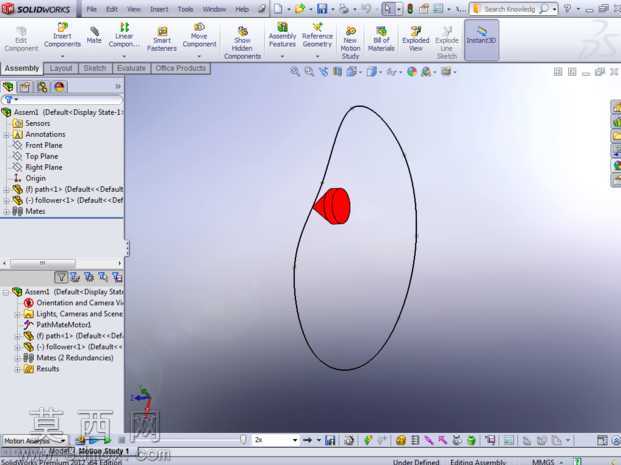

本作品是基于SolidWorks软件开发的路径伴侣运动仿真机构，核心围绕路径跟随运动的实现逻辑展开建模与运动验证，整个建模过程严格遵循机械运动仿真的设计规范，从基础草图绘制阶段就完成了闭合运动路径的精准绘制，路径曲线采用样条曲线结合几何约束完成搭建，确保曲线曲率连续无突变，避免后续运动解算时出现卡顿、跳变等异常问题。建模阶段首先完成固定路径轮廓的实体化搭建，将二维草图路径通过拉伸命令生成具有参考基准的固定构件，随后完成跟随运动件的结构建模，跟随件采用流线型轮廓设计，其配合端面设置了与路径匹配的约束参考基准，确保运动过程中构件与路径的相对位置始终符合运动逻辑。装配阶段采用SolidWorks装配环境中的高级配合功能，为跟随构件添加路径配合约束，将构件的参考点与预设的闭合路径进行绑定，同时设置合理的运动自由度限制，仅保留构件沿路径切线方向的移动自由度与绕参考轴的转动自由度，确保运动过程中构件姿态始终贴合路径走向。运动算例搭建阶段，为配合添加对应的运动驱动参数，设置匀速运动的马达驱动，同时开启软件的运动仿真解算模块，对整个运动周期内的构件位置、速度、加速度参数进行实时采集，可生成对应的运动参数数据表，直观呈现不同路径位置处的运动特性变化。整个模型的材质配置采用软件默认的工程材质库，固定路径构件采用哑光灰色硬质塑料材质，跟随运动件采用醒目的红色工程塑料材质，通过材质颜色的区分可在仿真运行过程中清晰观察运动件的位置变化，渲染阶段采用软件内置的RealView渲染功能，开启环境 occlusion 效果提升模型的显示质感，无需额外外接渲染器即可获得清晰直观的演示效果。该模型可作为机械原理教学中路径跟随运动的典型案例，也可作为同类轨迹运动机构设计的参考模板，帮助设计者快速掌握SolidWorks中路径配合的使用方法，理解路径运动的约束逻辑与解算原理，通过配套的运动参数数据表，可直接获取运动过程中的关键参数，为后续同类机构的优化设计提供数据参考，整个模型的建模逻辑清晰，特征树层级分明，所有配合约束均采用全参数化设置，可通过修改路径草图的曲线形状快速调整运动轨迹，适配不同的运动场景需求。
