StephensonⅢ型六杆机构运动分析数据模型

　　在非标自动化设备的间歇送进、低速重载往复作业场景中，平面连杆机构的运动特性直接决定整台设备的运行平稳性与末端执行件的定位精度，StephensonⅢ型六杆机构作为四杆机构的衍生构型，相比基础四杆机构拥有更灵活的连杆参数调整空间，可实现更复杂的连杆点运动轨迹输出，能够满足普通四杆机构无法覆盖的特殊运动规律需求，广泛应用于轻工包装、纺织机械、锻压设备的主传动单元设计中。这套模型配套的运动分析数据，完整覆盖了机构从启动到稳定运行全周期的关键运动学、动力学参数变化规律，可直接为同构型机构的参数选型、结构优化提供量化参考依据。

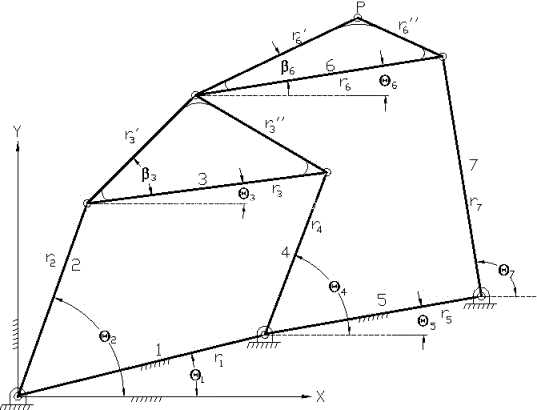

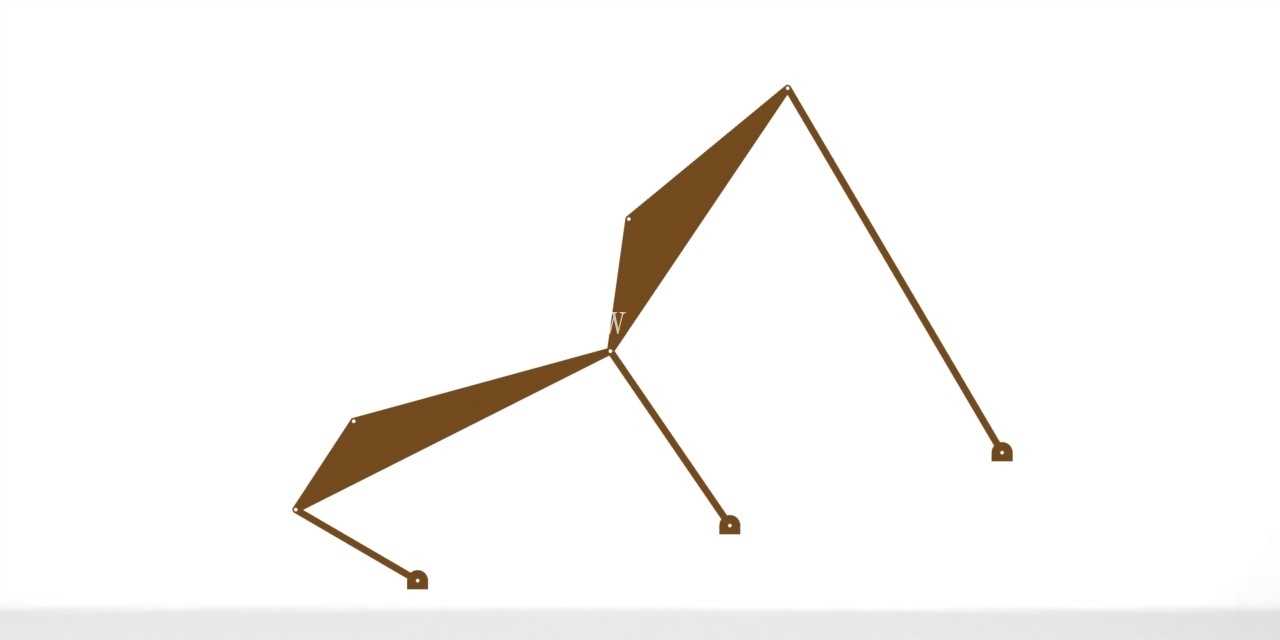

　　从结构组成来看，该六杆机构包含固定机架、原动曲柄、两个从动连杆组以及末端执行摇杆，各铰接副均采用转动副连接，无高副接触结构，相比凸轮、槽轮等间歇机构，具备运行噪音低、铰接副磨损均匀、承载能力强的优势，适合长期连续运行的工业作业场景。设计过程中，首先需要根据末端执行件所需的行程范围、急回特性系数确定曲柄的回转半径与固定铰接点的相对位置，再通过连杆长度的迭代调整，让连杆点的输出轨迹匹配预设的运动路径，同时要校核各铰接点的传动角始终处于许用范围内，避免机构运行过程中出现死点或传动效率过低的问题。

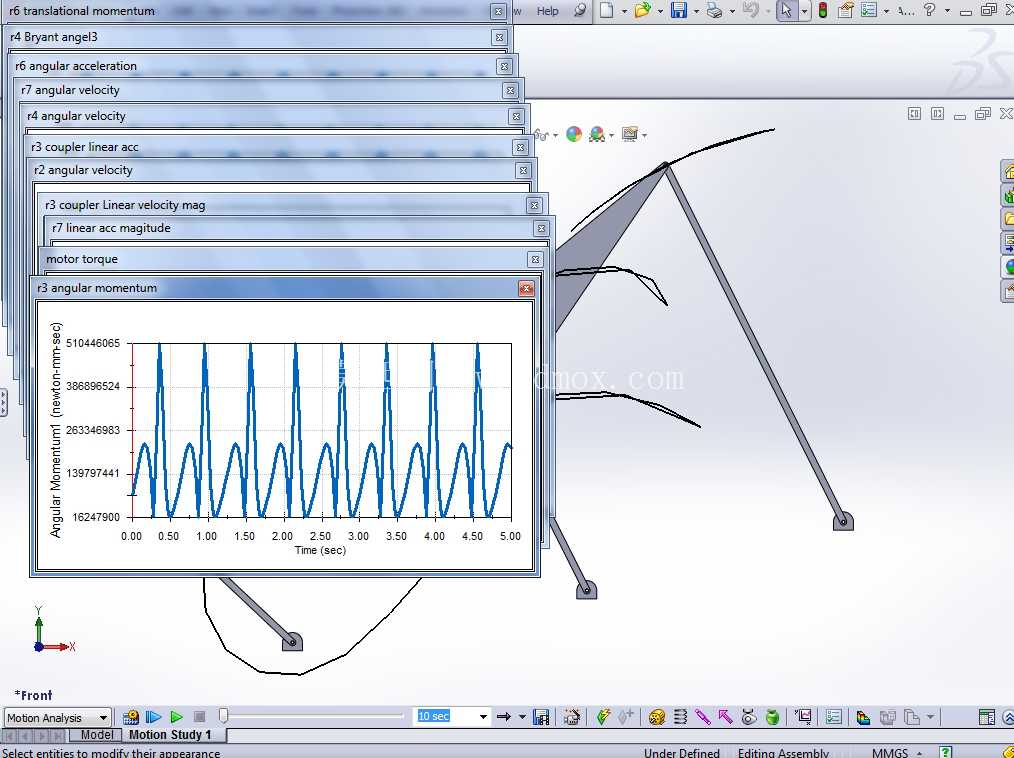

　　模型配套的分析数据中，包含了各转动构件的角位移、角速度、角加速度随曲柄转角的变化曲线，以及连杆点的线速度、线加速度波动规律，还有原动件所需的输入扭矩变化数据，这些数据能够帮助设计人员在方案阶段就预判机构运行时的惯性冲击大小，为驱动电机的选型、飞轮配置的参数计算提供直接的数据支撑，无需重复搭建仿真模型完成基础分析工作。从安装边界来看，该机构的固定铰接点均布置在同一安装平面上，机架的安装孔位可根据实际设备的安装空间做适应性调整，各连杆的截面尺寸可根据实际承载需求做等比例缩放，只要保证各杆长的比例关系不变，机构的运动规律就不会发生改变，可适配不同载荷等级、不同安装空间的设备设计需求。

　　在实际工程应用中，这类六杆机构常被用于包装设备的物料推送工位、锻压设备的主传动单元、纺织机械的综框驱动机构，相比液压、气动驱动的往复机构，纯机械连杆驱动的方式具备更高的运动同步性，无需额外配置复杂的控制系统即可实现固定规律的往复运动，设备的维护成本更低，运行可靠性更高。需要注意的是，在将该机构应用到实际设备中时，需要根据实际运行转速对各铰接副的润滑结构做针对性设计，高速运行场景下还要对连杆做动平衡校核，避免因连杆质心偏移带来的额外振动，影响整台设备的运行精度与使用寿命。这套模型附带的电子表格数据，将各运动参数按时间步长做了离散化记录，设计人员可直接提取对应转角下的参数值，用于后续的结构强度校核、驱动系统选型计算，大幅缩短方案设计阶段的仿真分析周期，尤其适合需要快速迭代机构参数的非标设计场景，能够帮助设计人员快速验证不同杆长参数下的机构运动特性，找到兼顾运动轨迹要求、传动效率、结构尺寸的最优参数组合。
