斯蒂芬森六杆机构运动分析仿真模型

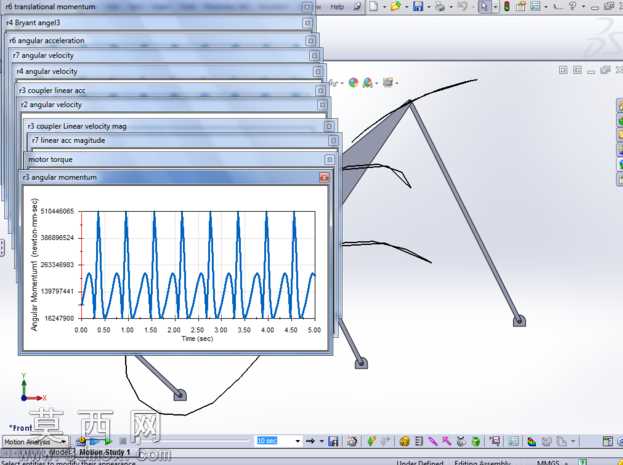

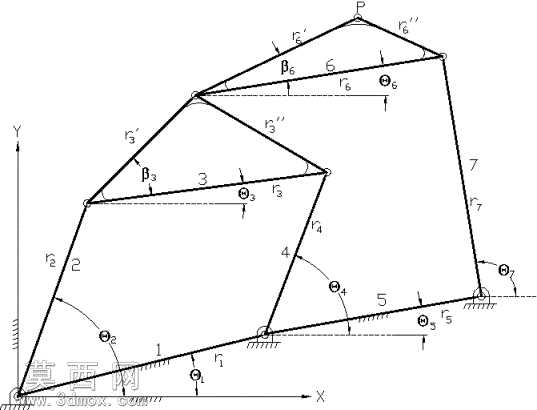

本作品围绕斯蒂芬森六杆机构开展三维建模与运动学仿真分析，依托三维建模环境完成机构的全参数化搭建，建模阶段严格遵循六杆机构的运动副约束逻辑，对机架、原动件、连杆、从动件等各杆件的铰接点位置、杆件长度、转动副配合间隙均做了精准设定，确保机构的几何拓扑关系完全符合斯蒂芬森六杆机构的经典构型特征。建模过程中对各杆件的实体结构做了轻量化处理，在保留铰接部位结构细节、杆件截面特征的前提下，剔除了不影响运动仿真的冗余倒角、工艺纹理等细节，既保证了模型结构的真实性，也提升了后续运动仿真的运算效率。完成实体装配后，在仿真模块中为机构添加符合实际工况的运动驱动，设定原动件的恒定转速参数，为所有转动副添加无摩擦刚性约束，模拟机构在理想工况下的连续运转状态。仿真过程中同步采集机构关键点位的运动参数，包括各杆件的角位移、角速度、角加速度，耦合点位的线速度、线性加速度，以及原动件的输出扭矩、系统角动量等核心运动学数据，将采集到的连续数据同步生成可视化波形图表，直观呈现机构运转全周期内各参数的周期性变化规律，可清晰观测到机构运动过程中是否存在死点、冲击、运动突变等特性。模型配套的电子表格数据完整记录了仿真步长内的所有参数数值，可直接用于机构的运动特性验证、尺寸优化迭代、动力学特性研究等工作。渲染阶段采用简洁的工程展示风格，为不同杆件分配差异化的哑光金属材质，转动副部位采用略深的金属色做区分，背景采用浅灰色调突出机构主体与仿真数据图表，整体展示效果清晰直观，既完整呈现了六杆机构的实体构型，也直观展示了运动分析的成果数据，可作为机构原理教学、六杆机构优化设计、运动学仿真学习的参考案例，帮助使用者快速理解斯蒂芬森六杆机构的运动特性与参数变化规律。
