空气液压回路用压力传感装置三维建模

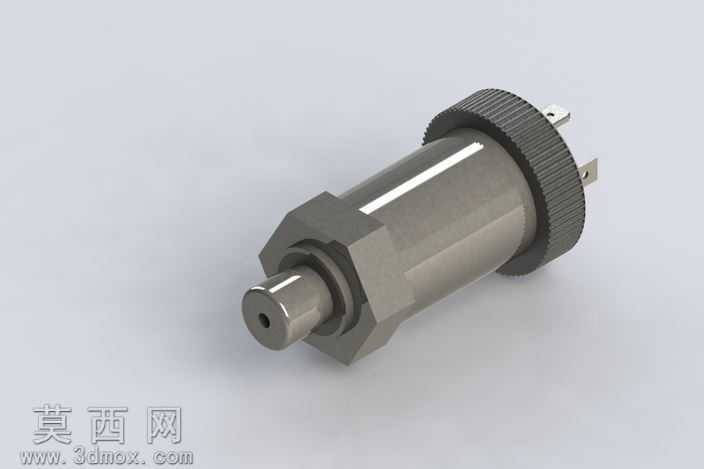

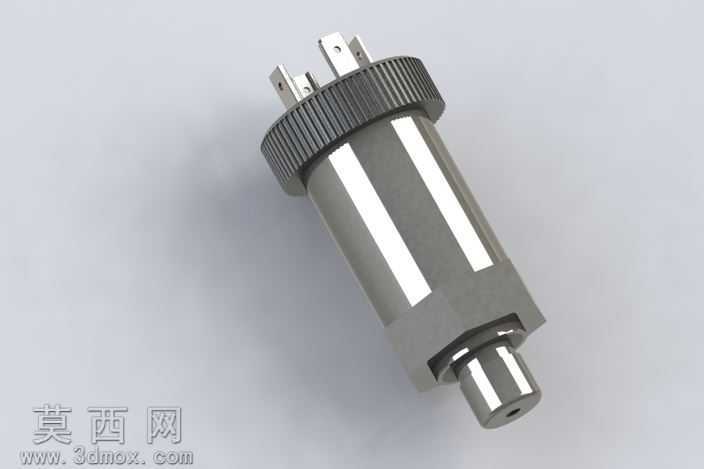

本模型为适配空气回路与液压回路的压力传感器三维建模成果，建模过程以工业级压力传感器的真实结构为基准，严格遵循实际产品的尺寸比例与装配逻辑完成搭建。建模阶段首先梳理压力传感器的核心结构组成，将整体拆分为电气连接端、主体壳体、滚花调节段、压力感应接头四个核心模块，通过基准面定位、草图绘制、特征拉伸与切除等操作完成各零件的基础造型，针对顶部的插针式电气连接端，精准还原插片的排布间距与固定结构，确保电气接口的尺寸符合通用工业接插件的适配标准；中部主体壳体采用圆柱拉伸结合倒角特征制作，还原金属壳体的光滑柱面与端部过渡结构，表面添加金属镀铬材质，通过调整材质的反射率、粗糙度参数，模拟不锈钢壳体的金属光泽与细腻质感；中部的滚花调节段采用圆周阵列特征制作细密的滚花纹理，还原滚花结构的防滑触感与视觉效果，滚花的齿距、齿深均参照实际工业传感器的调节旋钮参数设置，保证结构的真实感；底部的压力感应接头还原了外螺纹连接结构与端部的压力引入口，精准刻画接头与主体壳体的衔接台阶，还原密封装配的结构细节。渲染阶段采用柔和的工业产品布光方案，通过主光源、辅助光源与环境光的搭配，突出金属壳体的高光反射与滚花段的纹理细节，背景选用浅灰色纯色背景，避免多余元素干扰模型主体的展示，同时添加柔和的地面阴影，增强模型的立体感与真实感。设计思路围绕空气、液压回路的实际使用场景展开，整体结构紧凑，各部件的装配关系清晰，既还原了压力传感器的外观造型，也完整呈现了内部装配的逻辑关系，可用于液压气动系统的装配演示、工业检测元件的教学展示、相关设备的方案设计参考，模型的结构细节完整，材质表现贴合实际产品的工业质感，能够直观展现这类压力传感器的外形特征与结构特点。
