波纹管式称重测力传感器三维设计

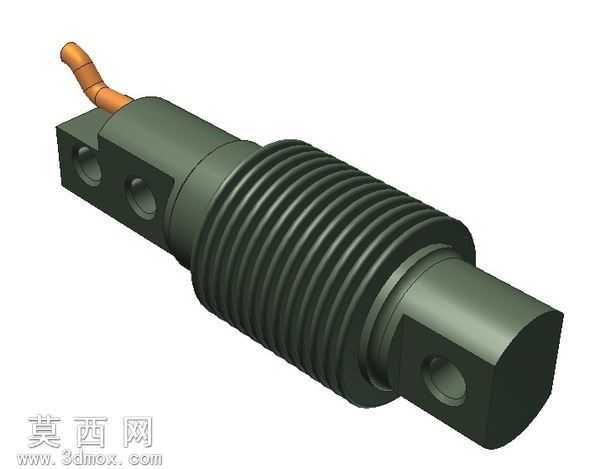

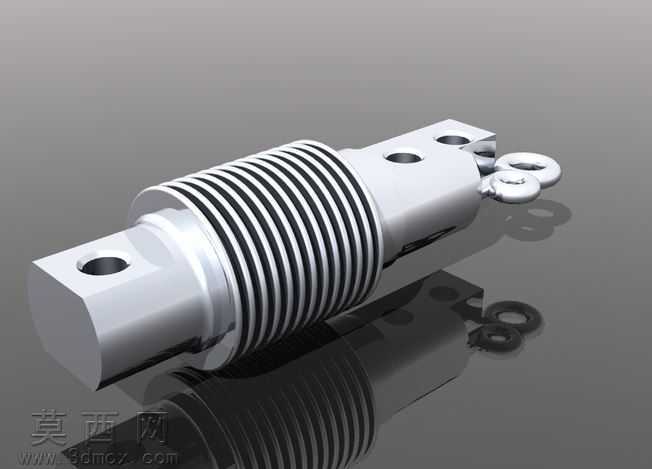

本作品为波纹管式高精度称重测力传感器的三维建模设计，建模过程中严格遵循工业传感元件的实际尺寸规范，对产品各部分结构进行1:1精准还原。建模阶段首先完成两端安装基座的特征构建，两端基座均设计有对称的安装通孔，用于传感器在检测工位的固定安装，建模时对孔位的同轴度、安装面的平面度公差进行了参数化约束，保证安装结构的尺寸精度。中部弹性体采用波纹管式结构设计，建模时通过螺旋扫描特征逐圈构建波纹轮廓，精准还原每一圈波纹的弧度、壁厚与节距参数，该波纹管结构既可以为弹性体提供均匀的形变空间，保障力值传递的线性度，又能起到防尘防水的密封防护作用，适配复杂工业现场的使用需求。出线端的线缆结构采用扫掠特征完成建模，还原线缆从传感器本体引出的自然弯曲形态，同时对线缆根部的密封防护结构做了细节刻画，还原产品的防护设计细节。材质渲染阶段，传感器主体金属部分采用哑光军绿色金属漆材质，模拟工业传感器表面的喷塑防护涂层效果，调整材质的粗糙度、金属度参数，还原涂层细腻的哑光质感，避免过度反光影响结构展示；出线线缆采用棕橙色橡胶材质，还原工业线缆的橡塑质感，区分不同部件的材质差异。结构设计上充分考虑传感器的实际性能需求，弹性体部分的尺寸参数经过匹配校准，对应500公斤量程的极限测量能力，保障形变区间与测量量程匹配；两端的受力结构做了加厚处理，避免长期受力出现结构变形，整体结构紧凑，安装便捷。建模过程中对所有装配关系做了干涉检查，确保各部分结构无重叠、无错位，完整还原产品的装配逻辑；渲染阶段采用柔和的工业产品打光方案，多角度呈现波纹管的褶皱细节、安装孔的内部结构、端部的受力面特征，清晰展示传感器的整体形态与结构特点，可用于工业检测方案演示、产品选型展示、传感组件装配模拟等场景。
