老式带锯锉机修复结构三维设计

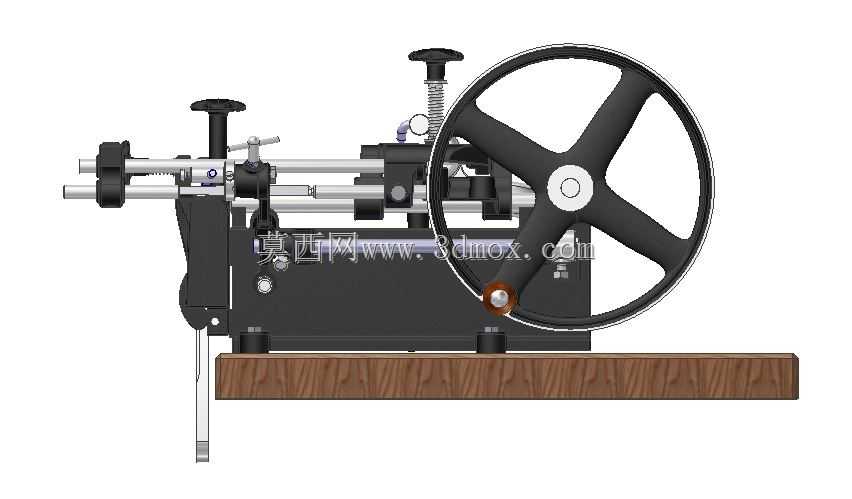

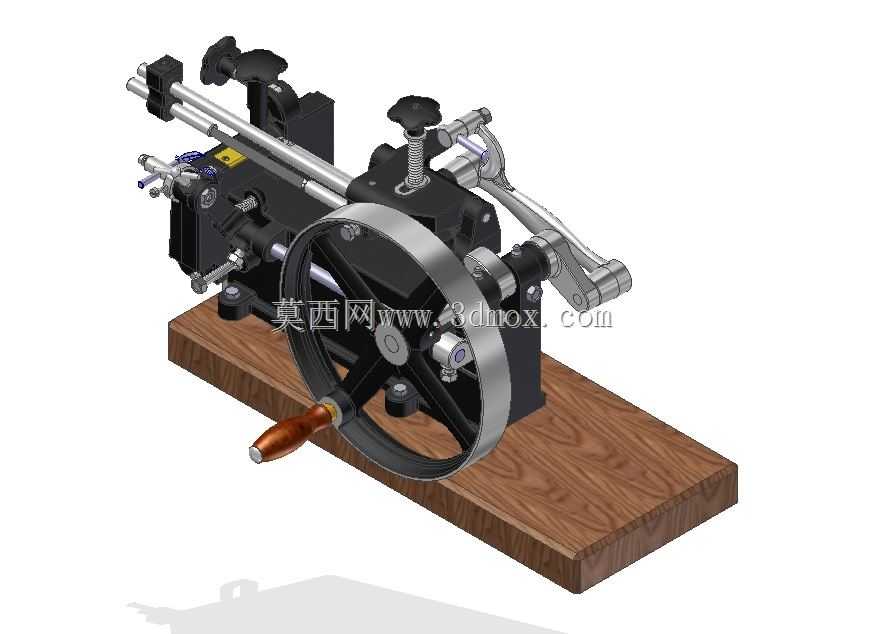

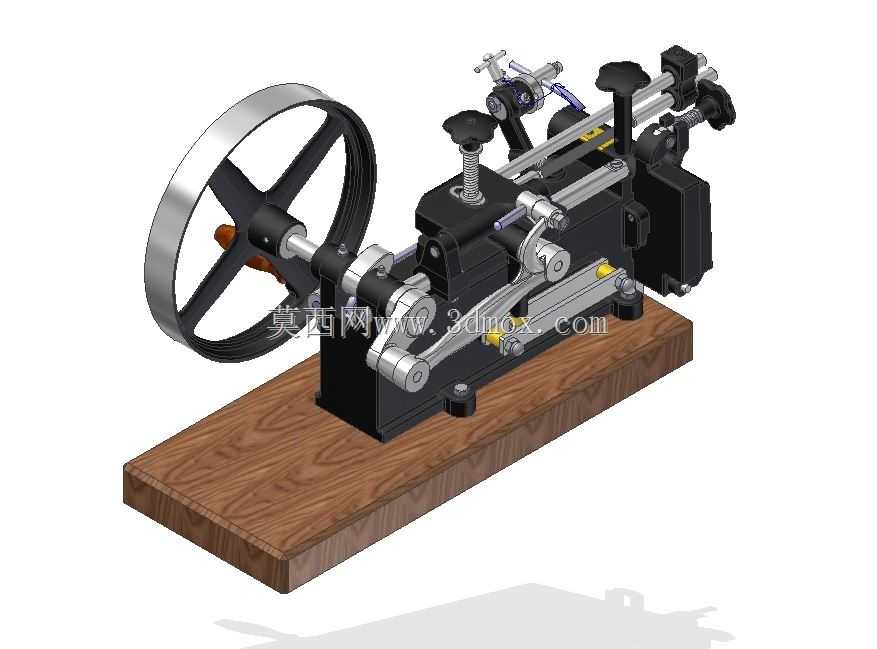

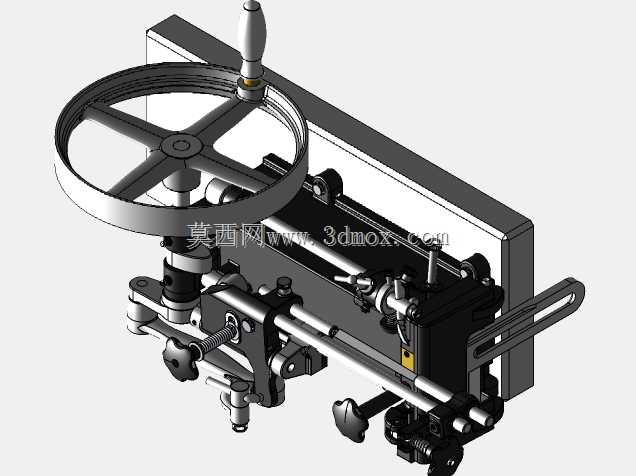

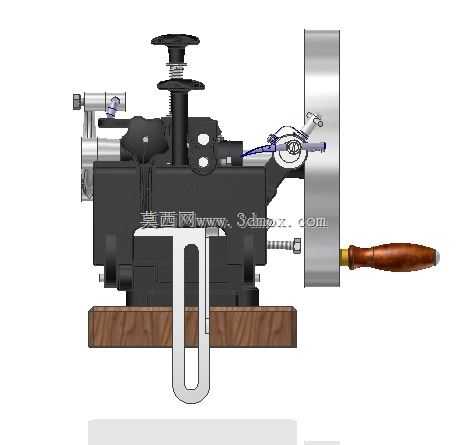

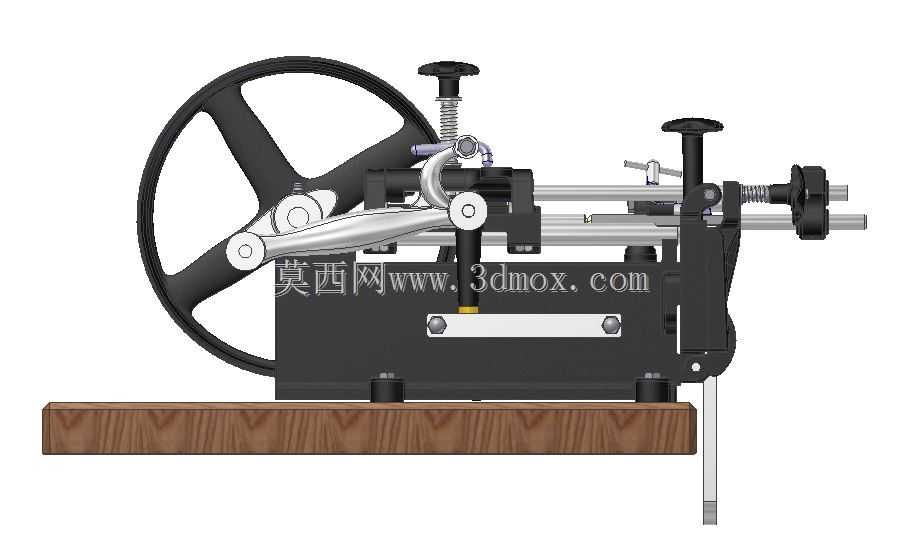

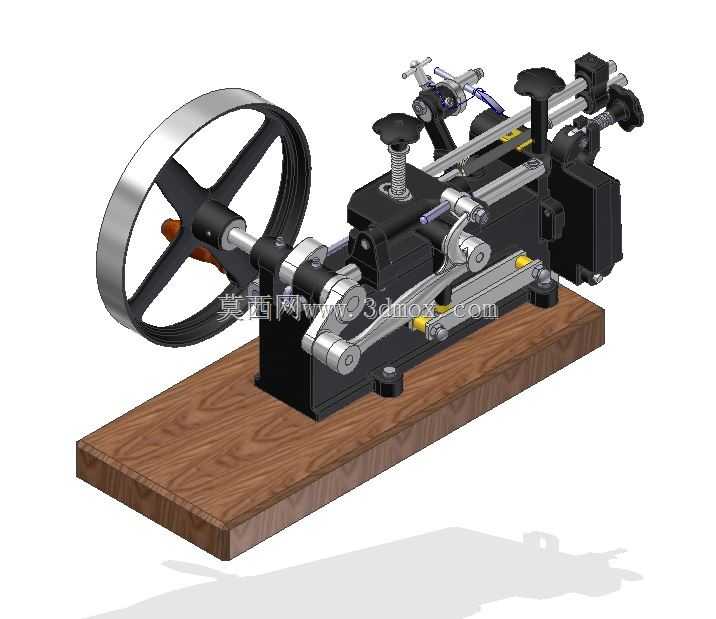

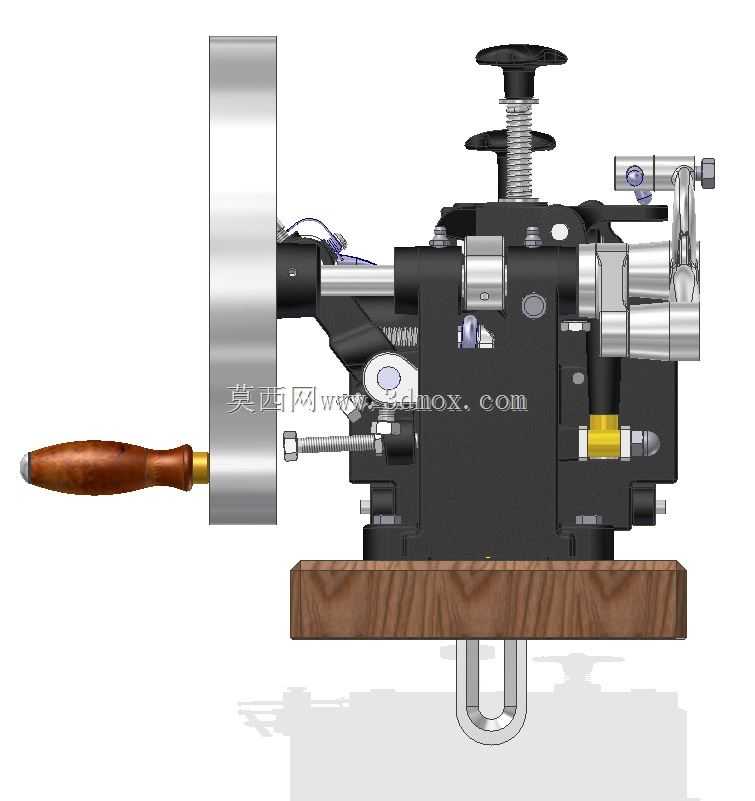

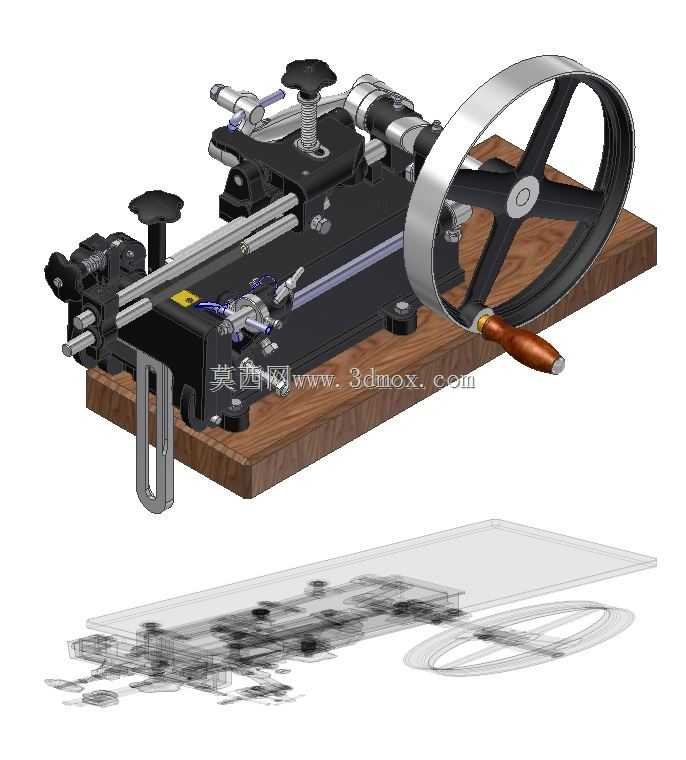

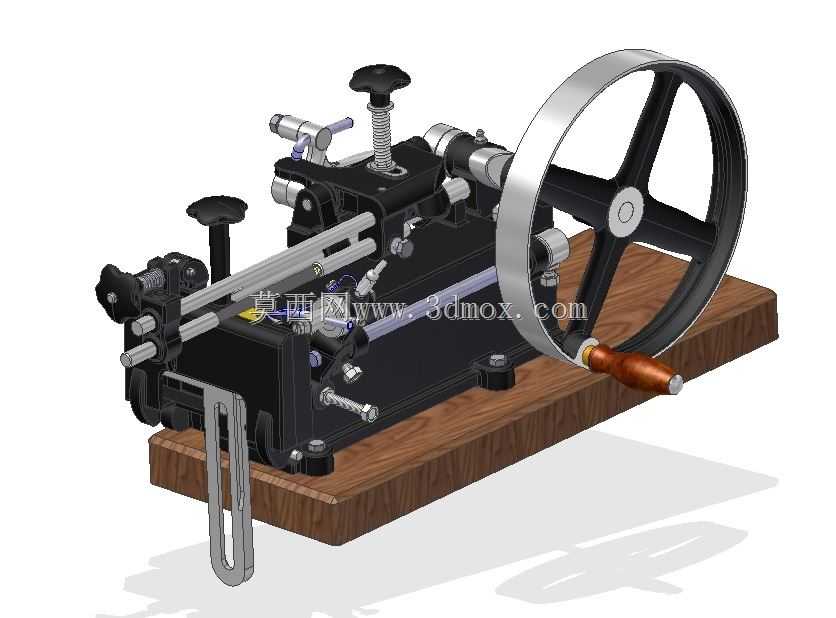

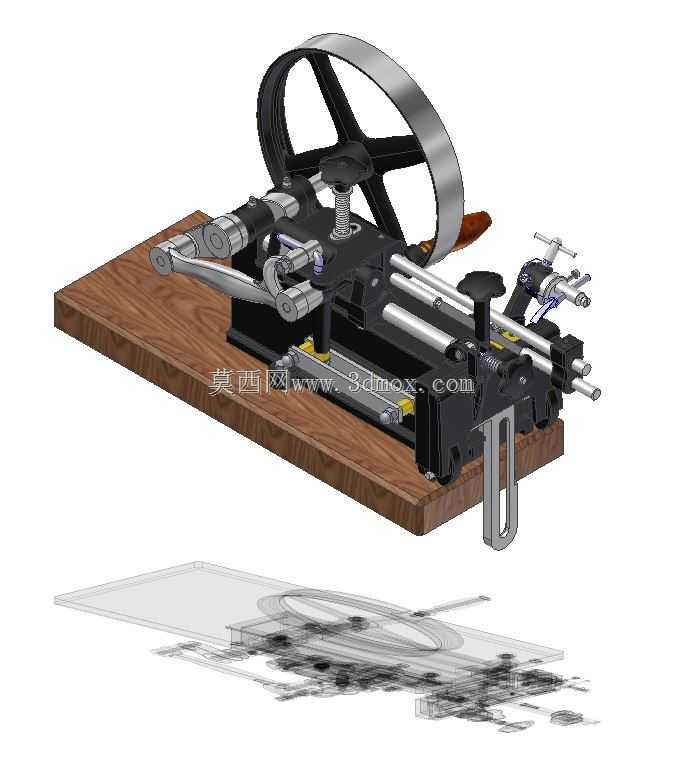

　　在木工带锯加工、金属带锯下料的生产场景里，带锯条的齿形精度直接决定锯切断面的平整度、锯切进给效率以及锯条自身的使用寿命，带锯锉机正是针对带锯条齿部做修磨整形的专用设备，尤其适配小型加工坊、野外锯切作业点这类没有配套全自动磨齿设备的场景，手动驱动的结构不需要外接电源，靠手摇大轮提供动力就能完成锉削作业，使用场景的限制极小。这套修复设计是针对早年留存的缺损旧设备做的结构还原，建模过程中先梳理了手动锉齿设备的核心传动逻辑：手摇轮通过曲柄结构把圆周转动转化为锉刀的直线往复运动，配合可调的齿距进给机构，保证每一次锉削都精准对应单个锯齿的刃口位置，不会出现错磨、漏磨的问题。设备底座采用实木基座做承载，既可以吸收锉削过程产生的小幅振动，

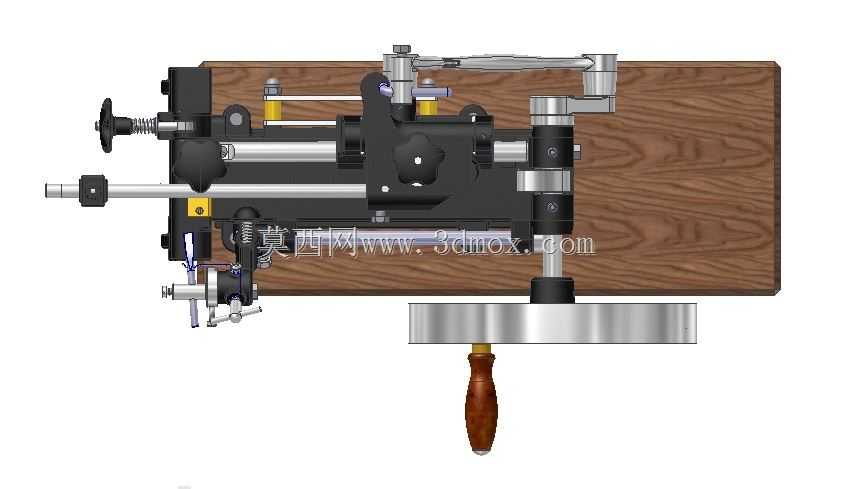

　　也能通过基座上的预留安装孔把整机固定在工作台面上，安装时需要预留出手摇轮的转动空间，整机横向安装边界不超过700毫米，纵向操作空间预留300毫米即可满足单人操作的空间需求，不会占用过多工位面积。设备上设置的多个可调旋钮分别对应锯条压紧力度、锉削行程长度、齿距进给量的调节，针对不同宽度、不同齿距的带锯条，都能通过旋钮调整到适配的工作参数：压紧机构要保证锯条在锉削过程中不会出现窜动，行程调节要匹配锯齿的齿深，避免锉削过深损伤齿根或者锉削量不足达不到刃磨效果。进给机构采用棘轮棘爪结构，每完成一次锉削往复行程就自动推送一个齿距，不需要人工手动挪位，操作时只需要匀速转动手轮就能连续完成整根锯条的修磨作业，相比手持锉刀修磨的方式，

　　齿形一致性更好，修磨效率能提升四倍以上。建模过程中补全了原缺损设备上丢失的压紧弹簧、进给棘爪、锉刀夹持座等易损小零件，所有配合面都按照实际装配公差做了间隙预留，转动副位置预留了润滑脂加注空间，长期使用也不会出现卡滞问题。设备侧面的导向槽可以适配宽度10毫米到50毫米的常规带锯条，不管是木工开料用的宽齿带锯，还是金属下料用的细齿带锯，都能装夹固定完成修磨，锉刀夹持位置可以调整角度，适配不同锯齿的前角、后角修磨需求，保证修磨后的锯齿切削角度符合锯切工艺要求，不会因为刃磨角度不对导致锯切过程中出现跑偏、崩齿的问题。
