手动带锯条拨齿机结构三维设计

　　这款手动带锯条拨齿设备，主要面向木工加工、金属锯切下料场景中带锯条的齿形修整作业，是带锯床、台式带锯机配套的齿距校准、锯齿分齿精度调整专用工装。日常生产中，带锯条经过长时间锯切作业后，锯齿分齿角度会出现磨损偏移、齿尖倒伏的问题，直接导致锯缝歪斜、锯切面粗糙度超标、进料阻力骤增，甚至出现锯条断裂的安全隐患，该设备就是针对这类现场问题设计的手动修整装置。

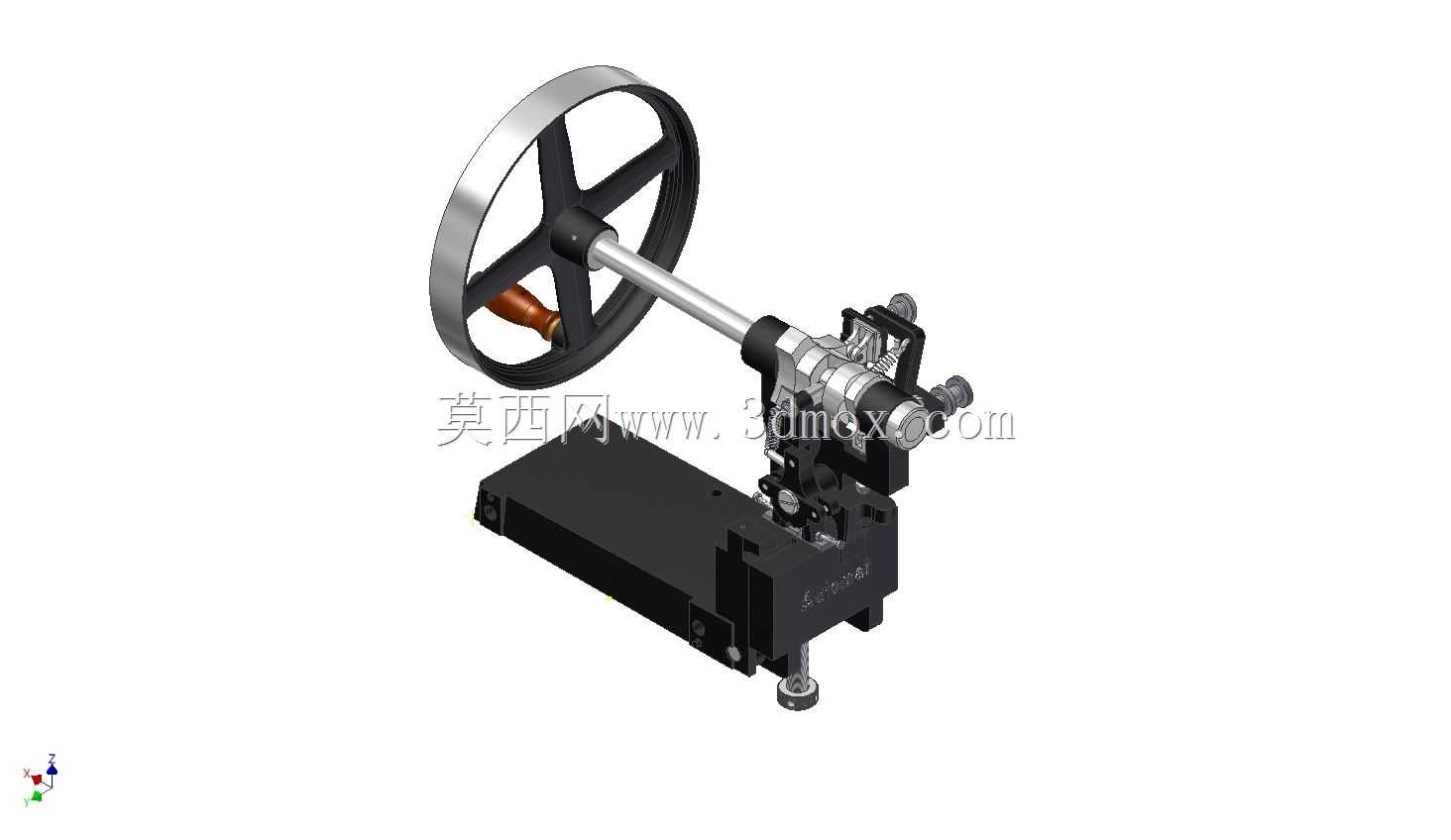

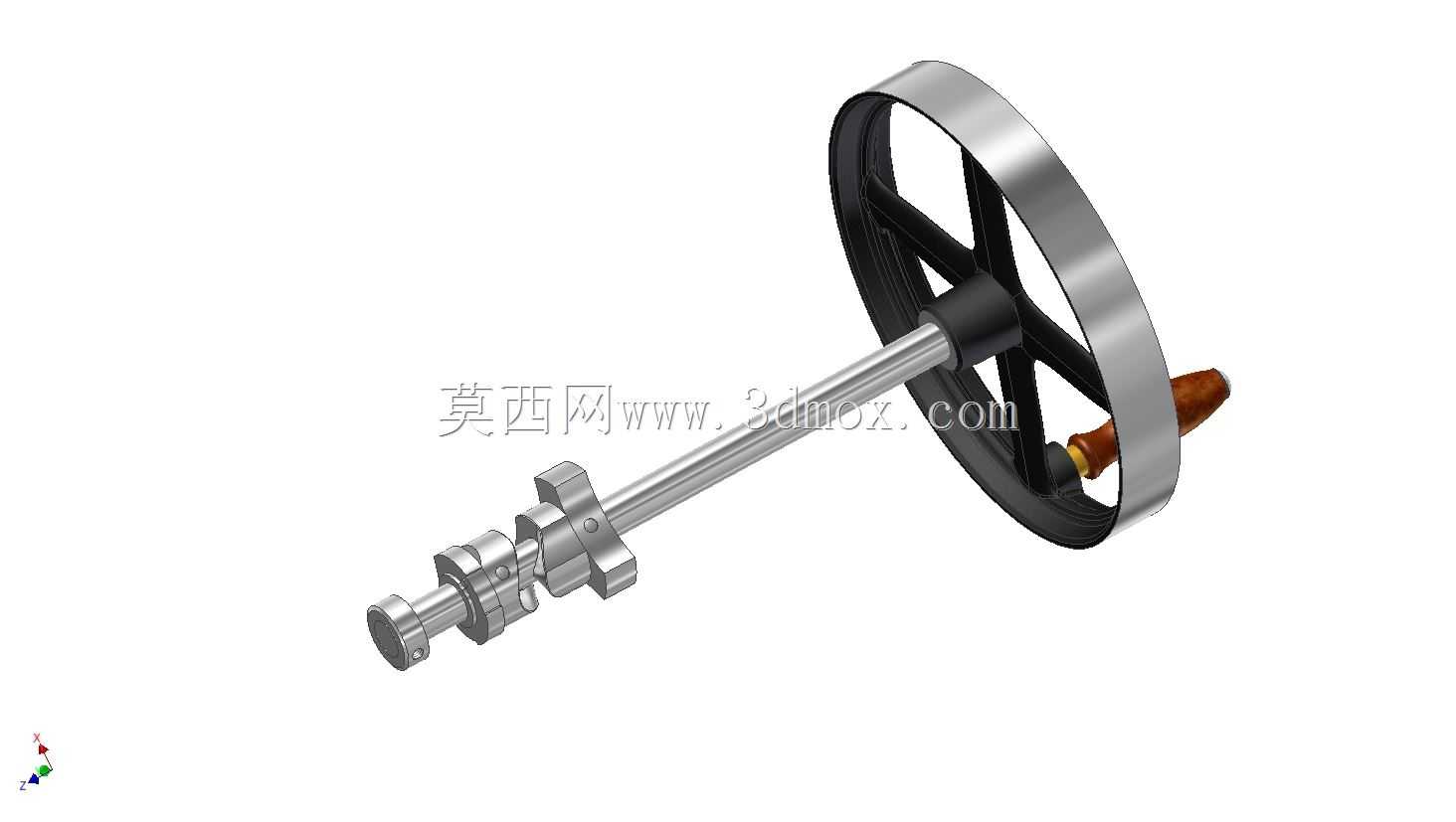

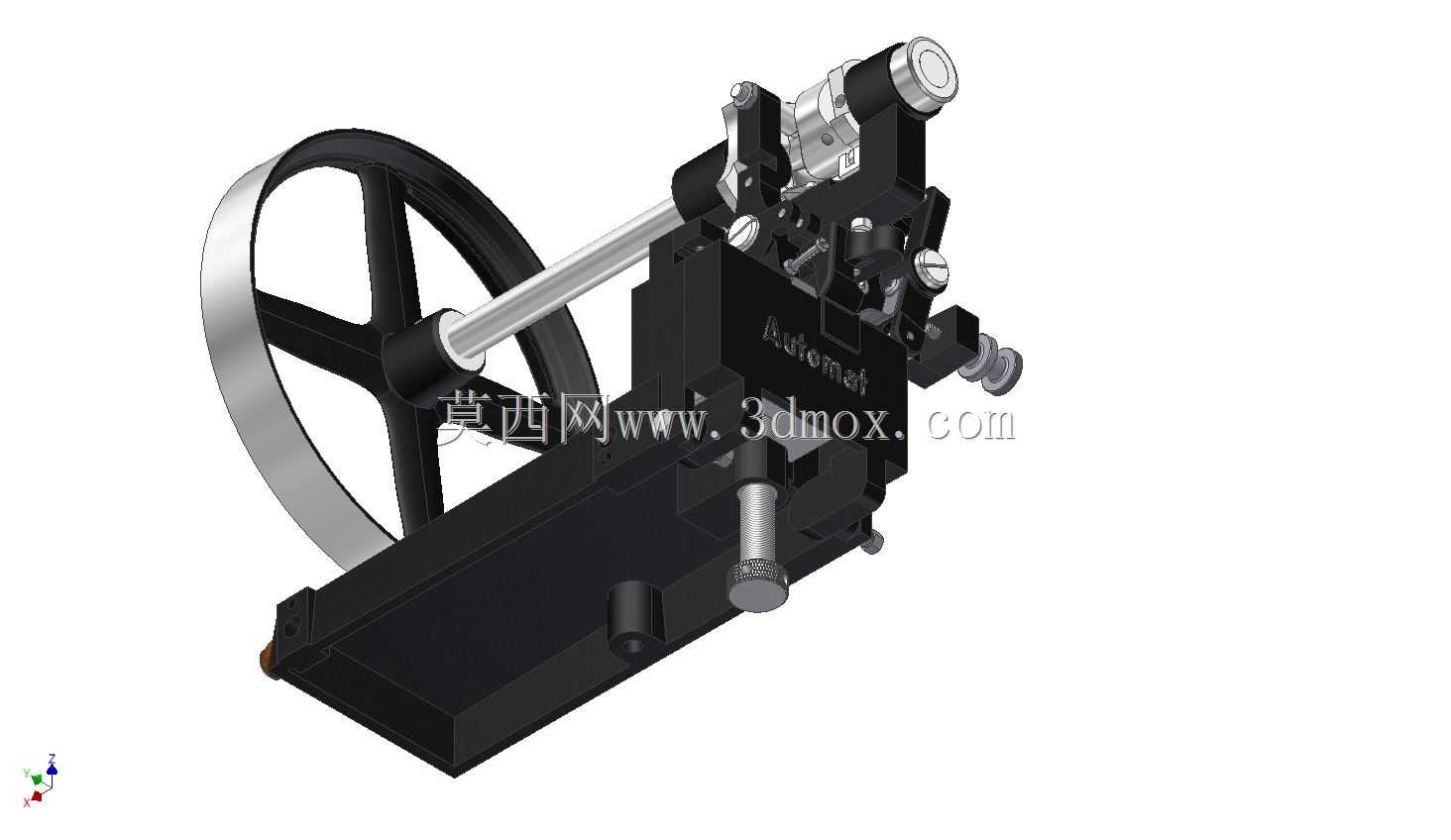

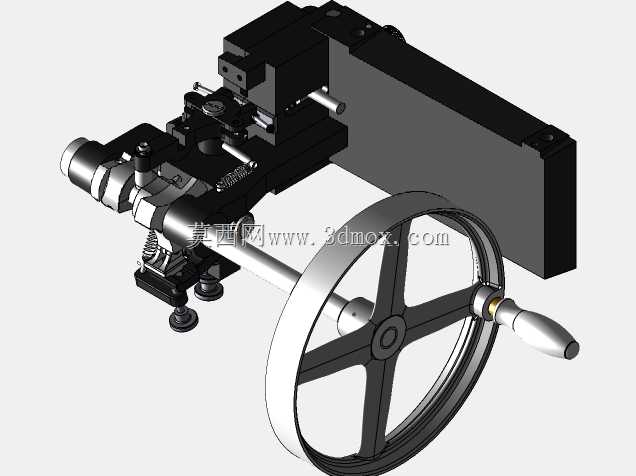

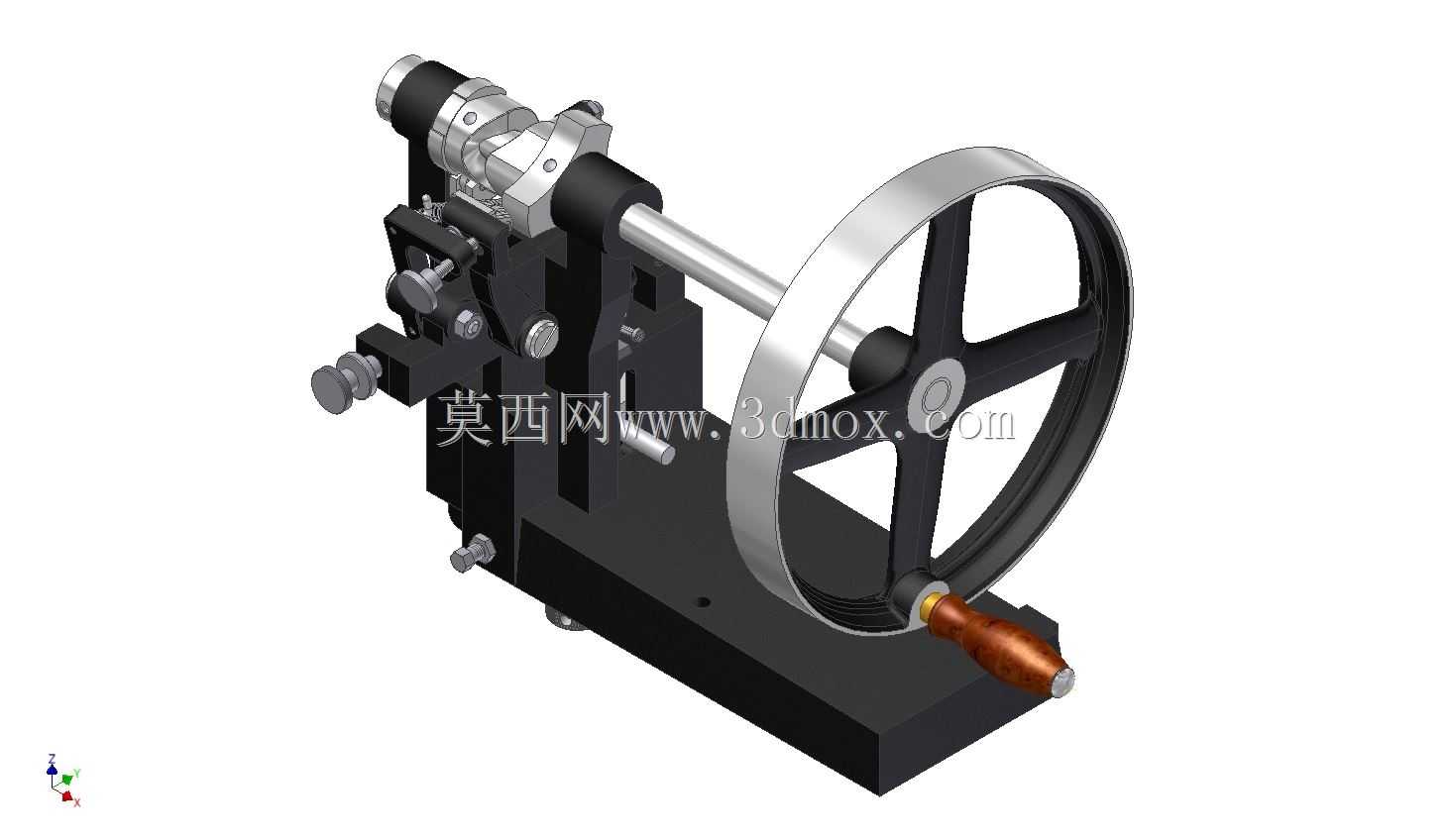

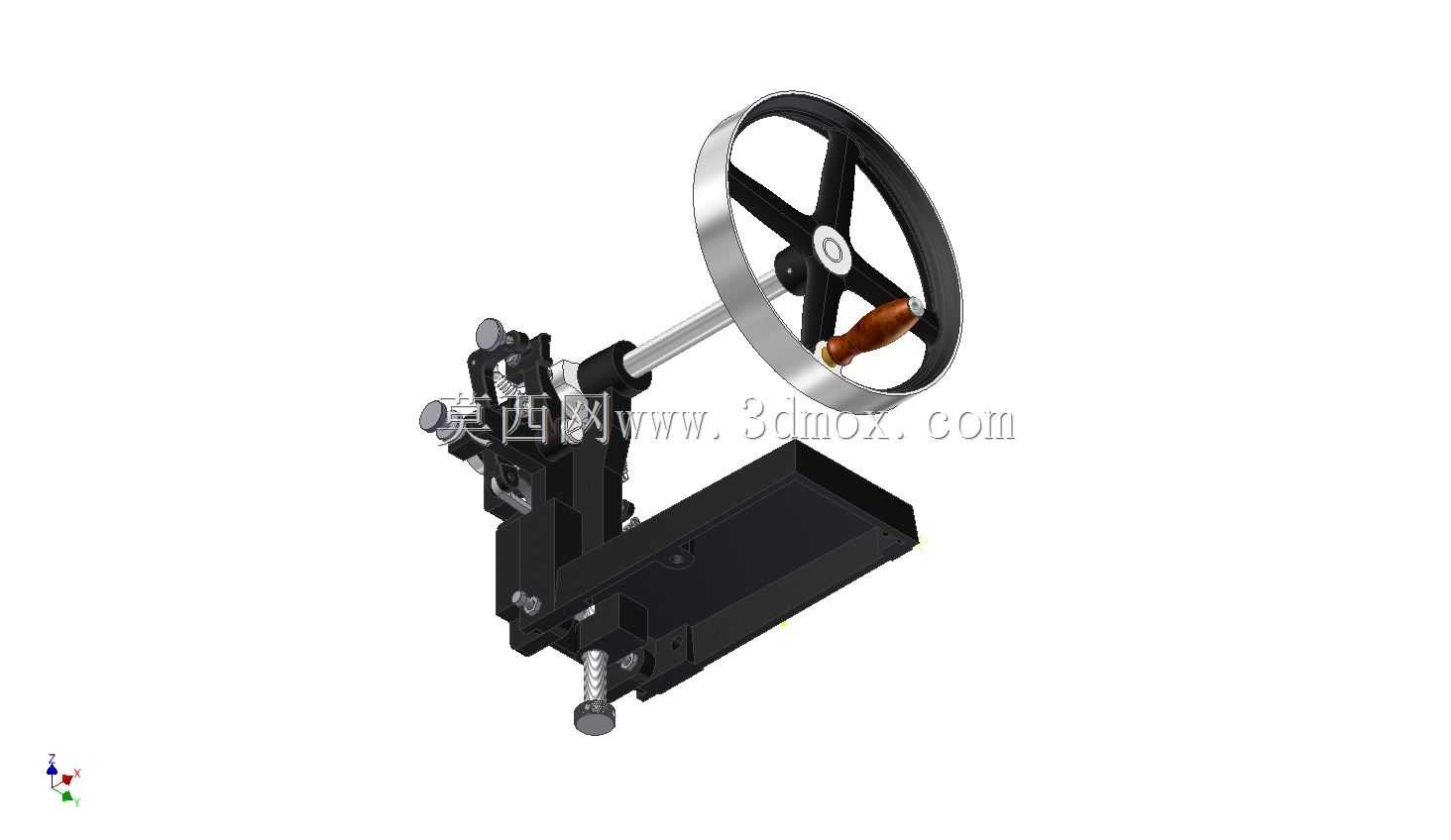

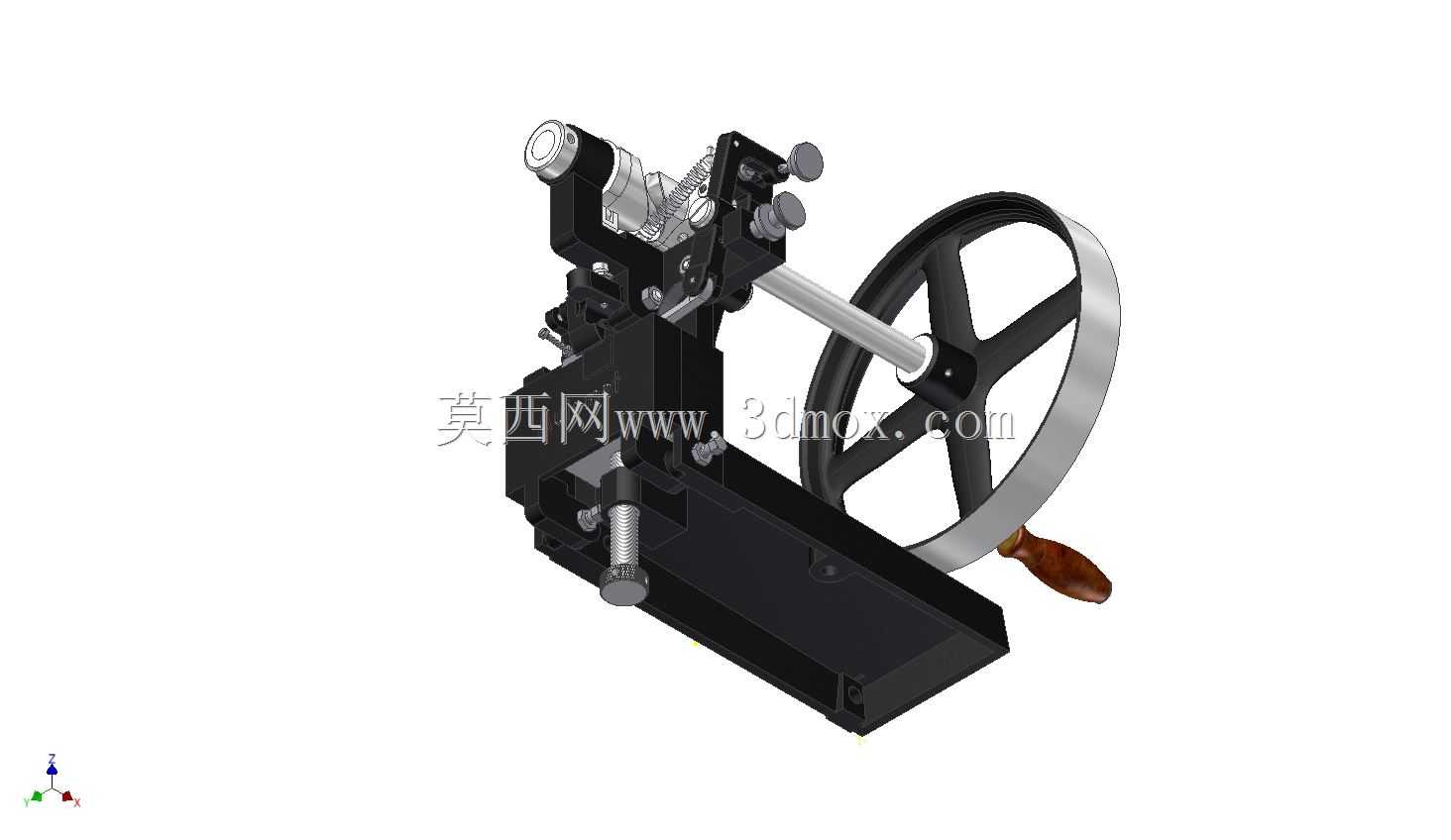

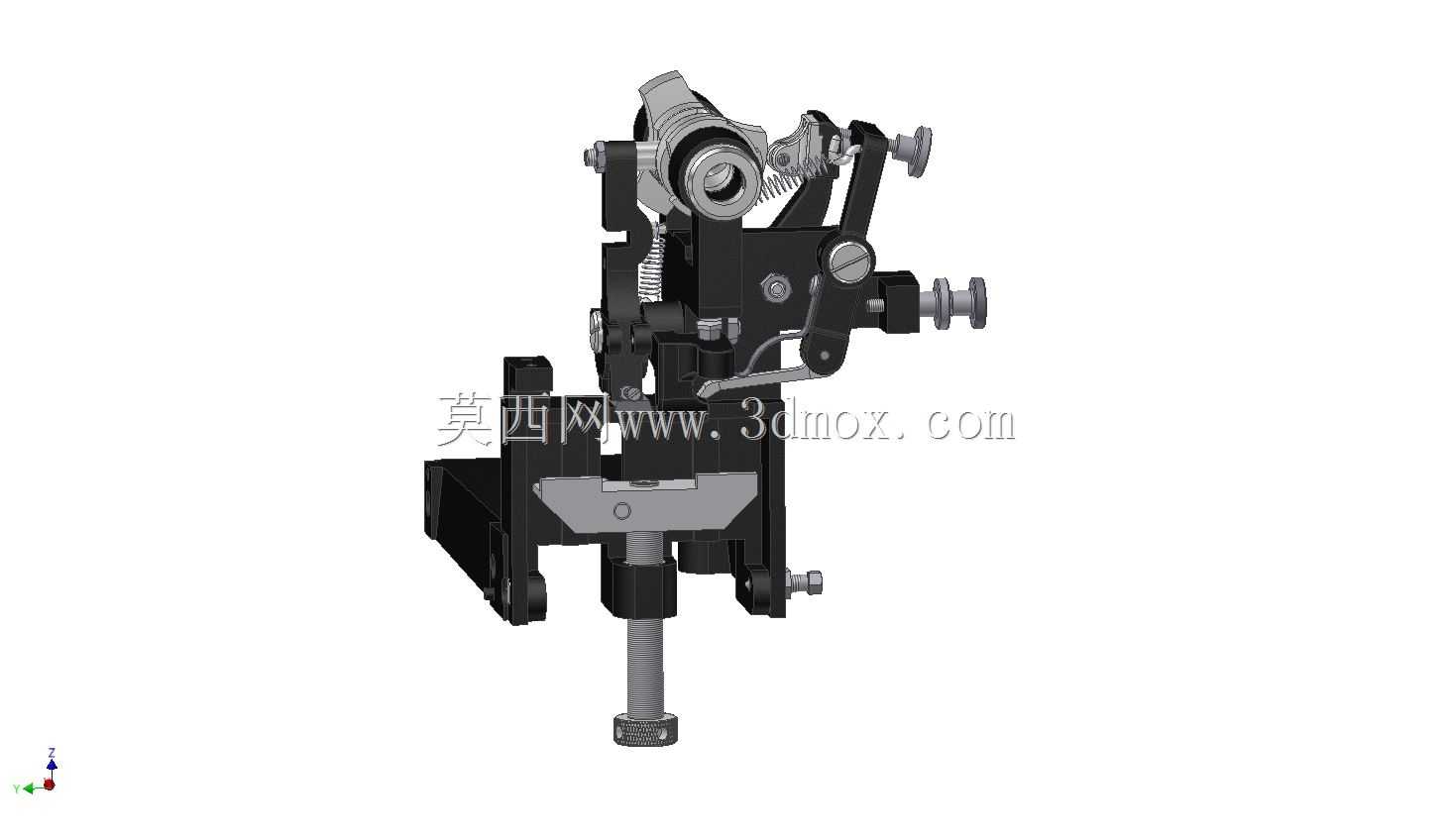

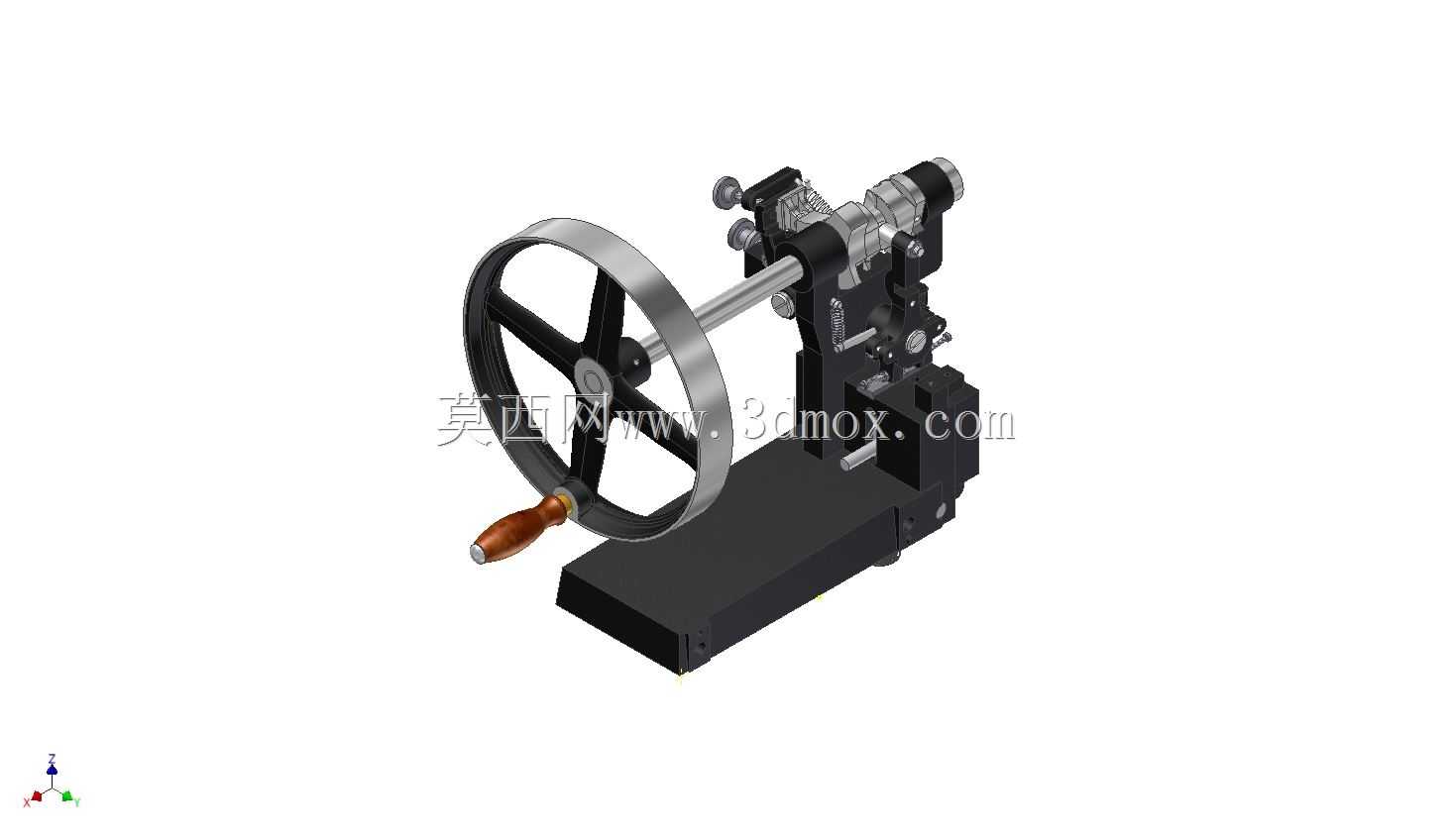

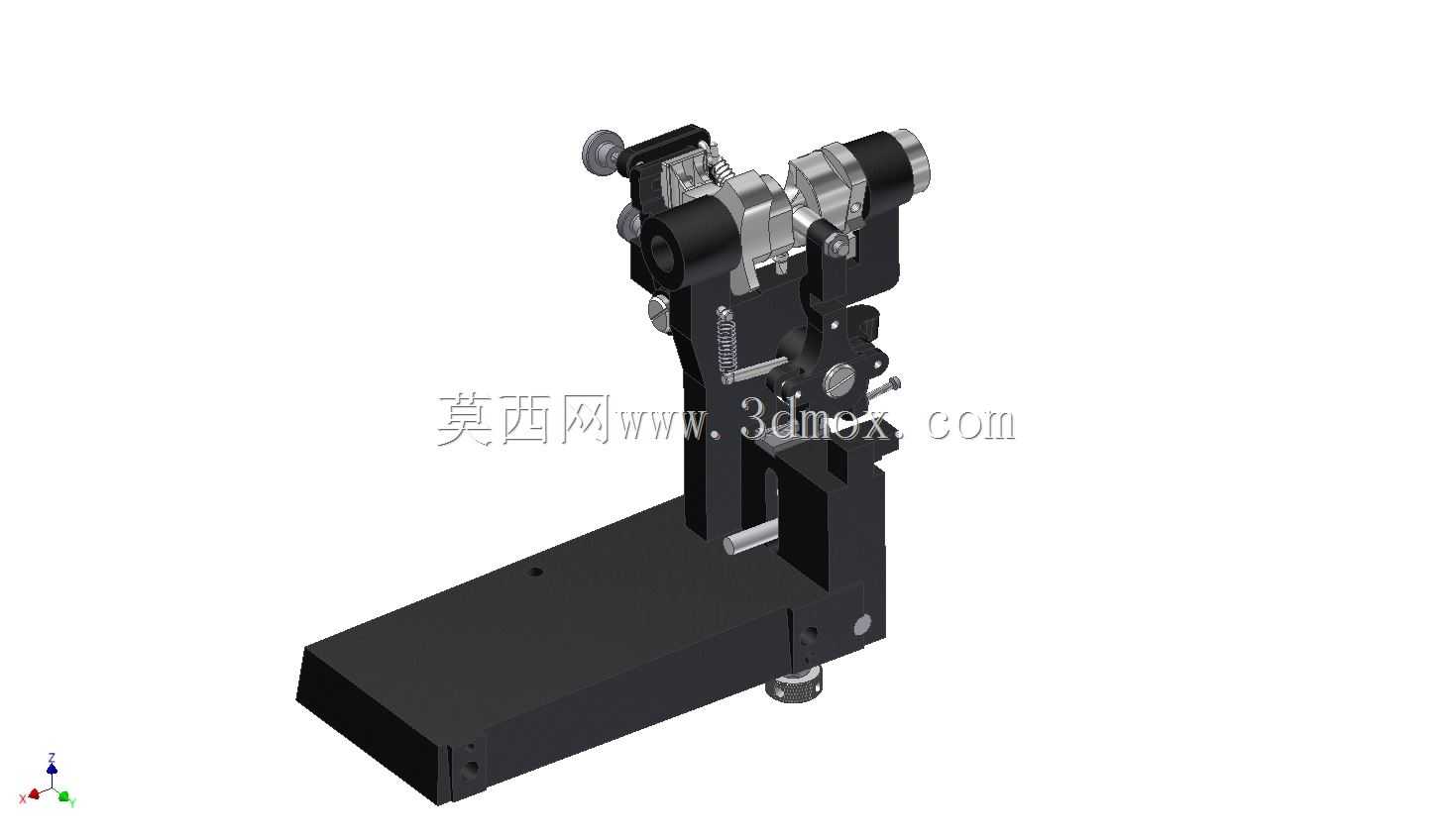

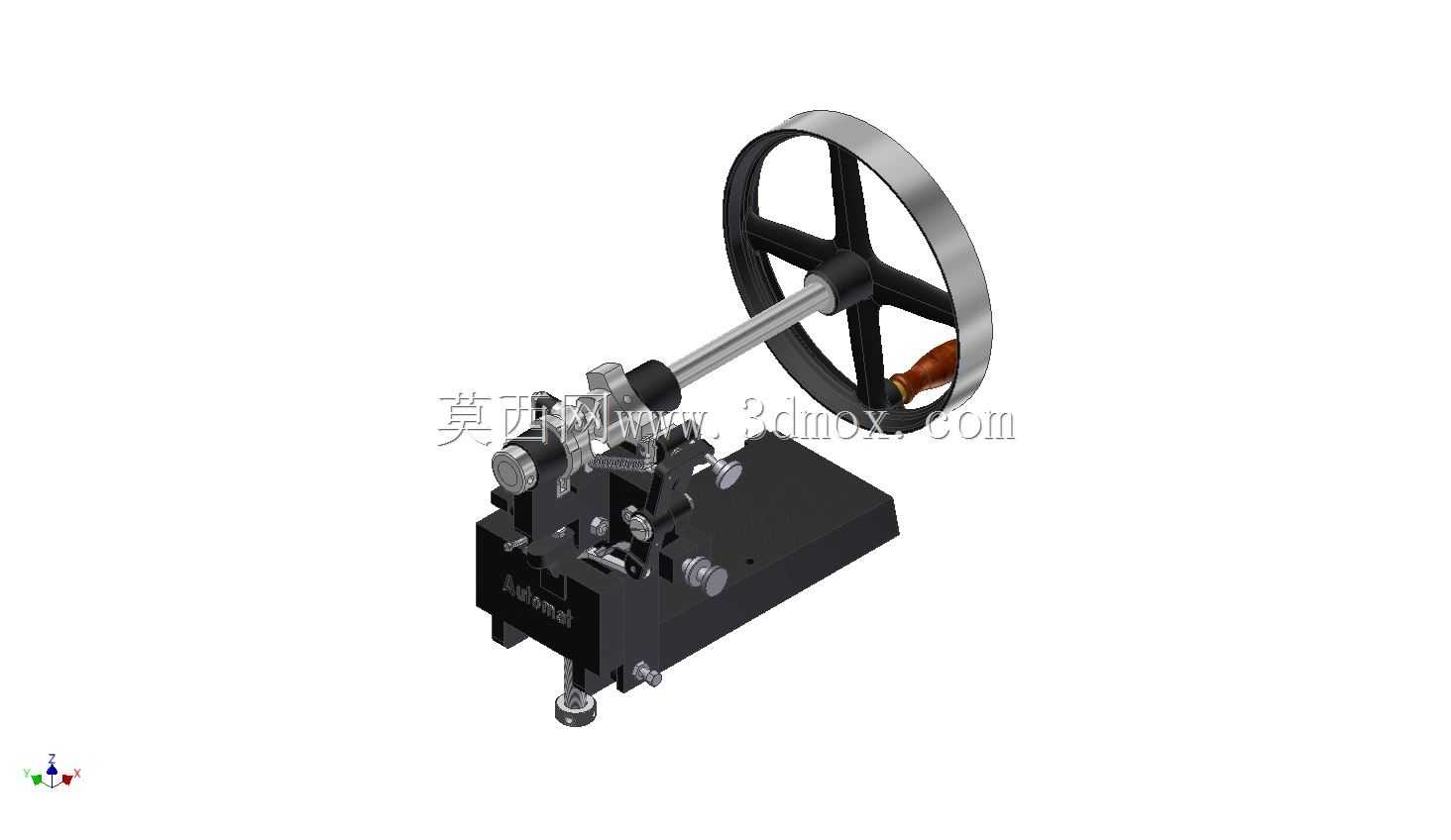

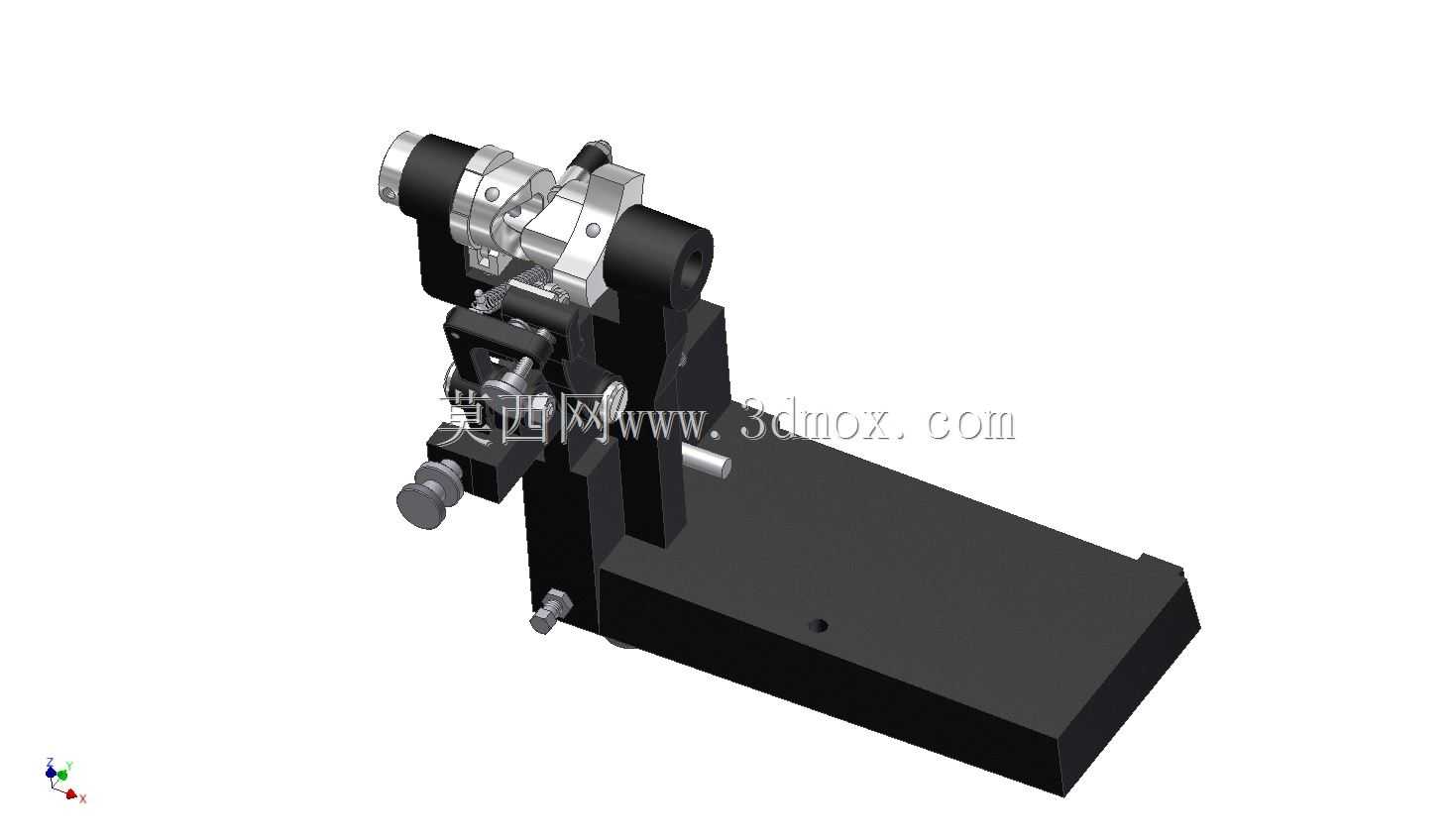

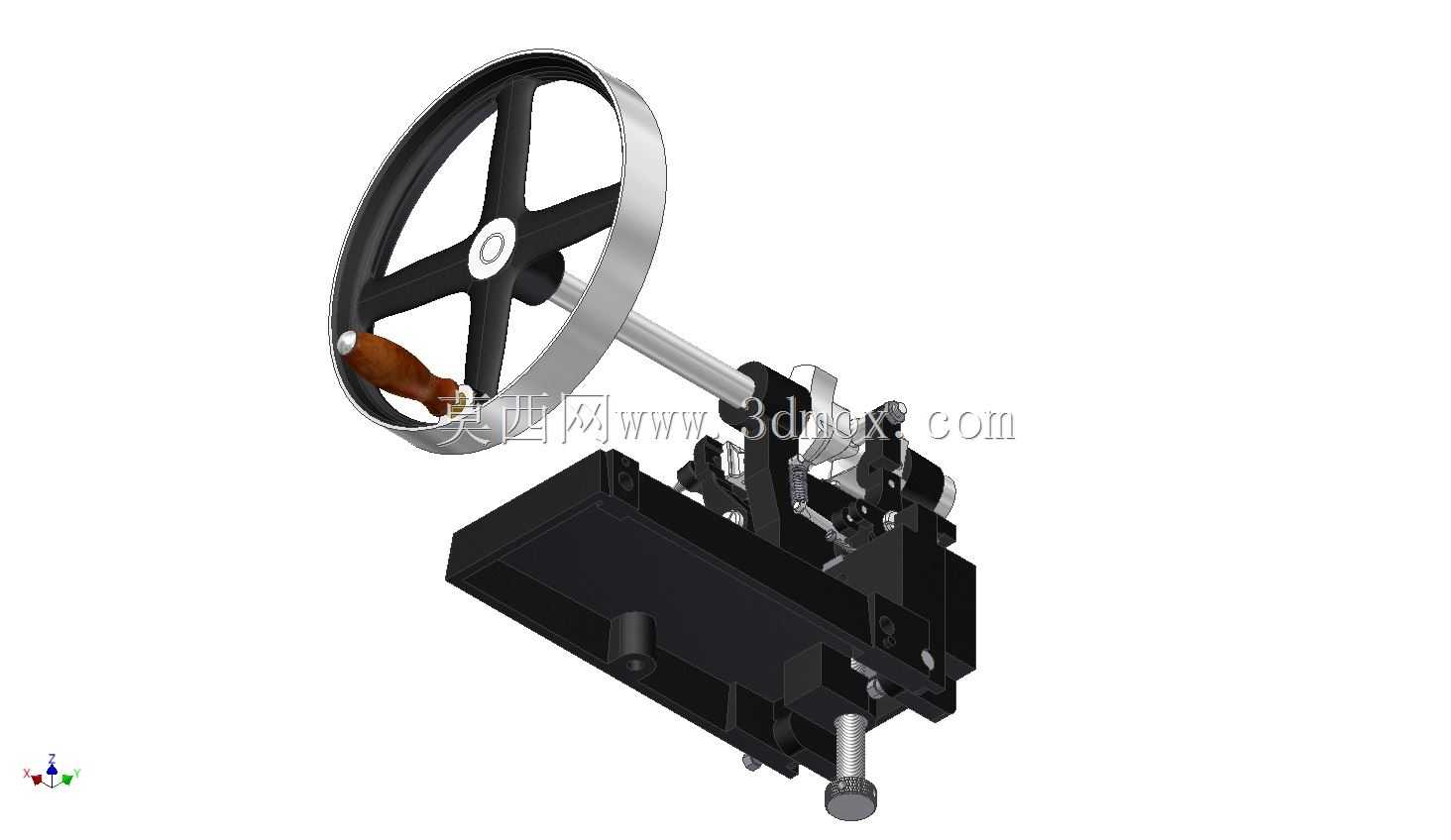

　　从结构设计逻辑来看，设备采用卧式手摇驱动布局，大直径手轮搭配木质防滑手柄，操作人员单手握持即可完成进给驱动，手轮通过光轴直连拨齿执行机构，传动链全程无冗余减速结构，手动进给的反馈感直接，能精准控制单齿拨动量，避免过拨导致锯齿断裂。执行端采用可调式压齿定位结构，可适配不同宽度、不同齿距的双金属带锯条、碳素钢带锯条，定位基准面做了淬硬处理，长期使用不会出现基准面磨损凹陷，保证拨齿精度的一致性。设备底座采用整体式铸铁结构，质量集中在下部，放置在工作台面时无需额外螺栓固定即可保证操作稳定性，底座上预留的安装孔位也支持用户将设备固定在钳工台、专用工装架上，适配不同作业场景的安装需求。

　　设计过程中充分考虑了手动操作的人机工程，手轮的安装高度、操作手柄的回转半径都经过反复校核，操作人员保持坐姿作业时手臂无需过度抬升或前伸，长时间操作也不会产生明显的肌肉疲劳。拨齿执行机构的调节部位都采用了快锁式手柄，更换不同规格锯条时无需额外扳手工具，手动拧动即可完成定位间距调整，适配现场快速换模的作业节奏。设备的整体安装边界紧凑，底座占地面积不足普通台虎钳的安装空间，不会过多占用钳工台的有效作业面积，不管是小型木工坊的维修工位，还是金属加工车间的锯条修磨区，都能灵活布置。

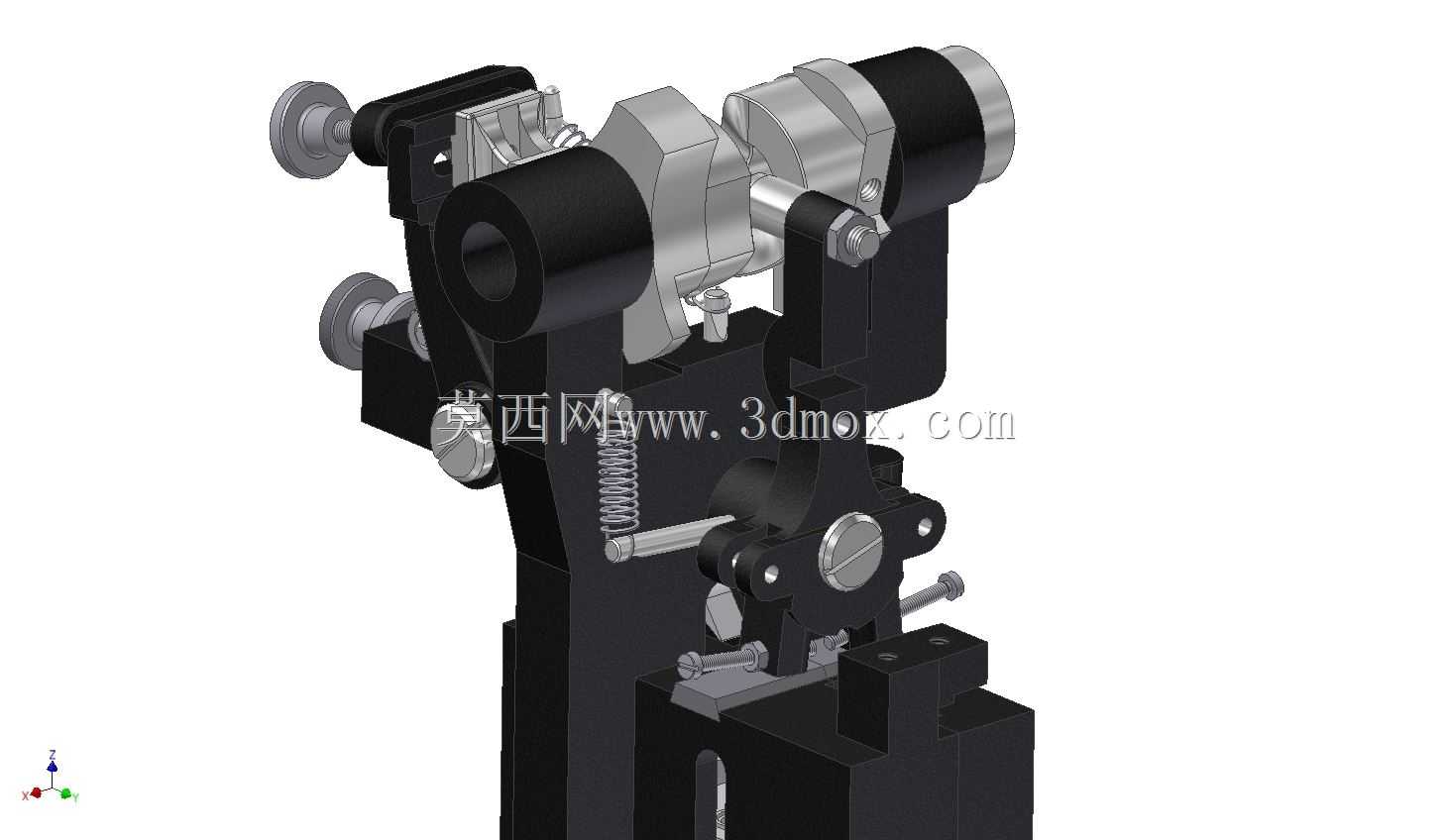

　　从功能实现来看，该设备通过手摇驱动带动偏心执行机构做往复动作，每次回转对应一个锯齿的分齿拨压动作，定位卡爪会自动卡入齿槽完成单齿定位，保证每个锯齿的分齿量均匀一致，修整后的锯条锯路宽度统一，锯切过程中排屑顺畅，能有效降低锯条与锯切面的摩擦阻力，延长锯条使用寿命，同时提升锯切工件的断面质量。整个结构没有复杂的电控、液压元件，纯机械结构的可靠性极高，日常维护仅需定期给传动光轴、铰接部位加注润滑脂即可，不存在易损电子元件的故障风险，适合生产现场的粗放使用环境。
