可扩展叠层式太阳跟踪定日装置结构

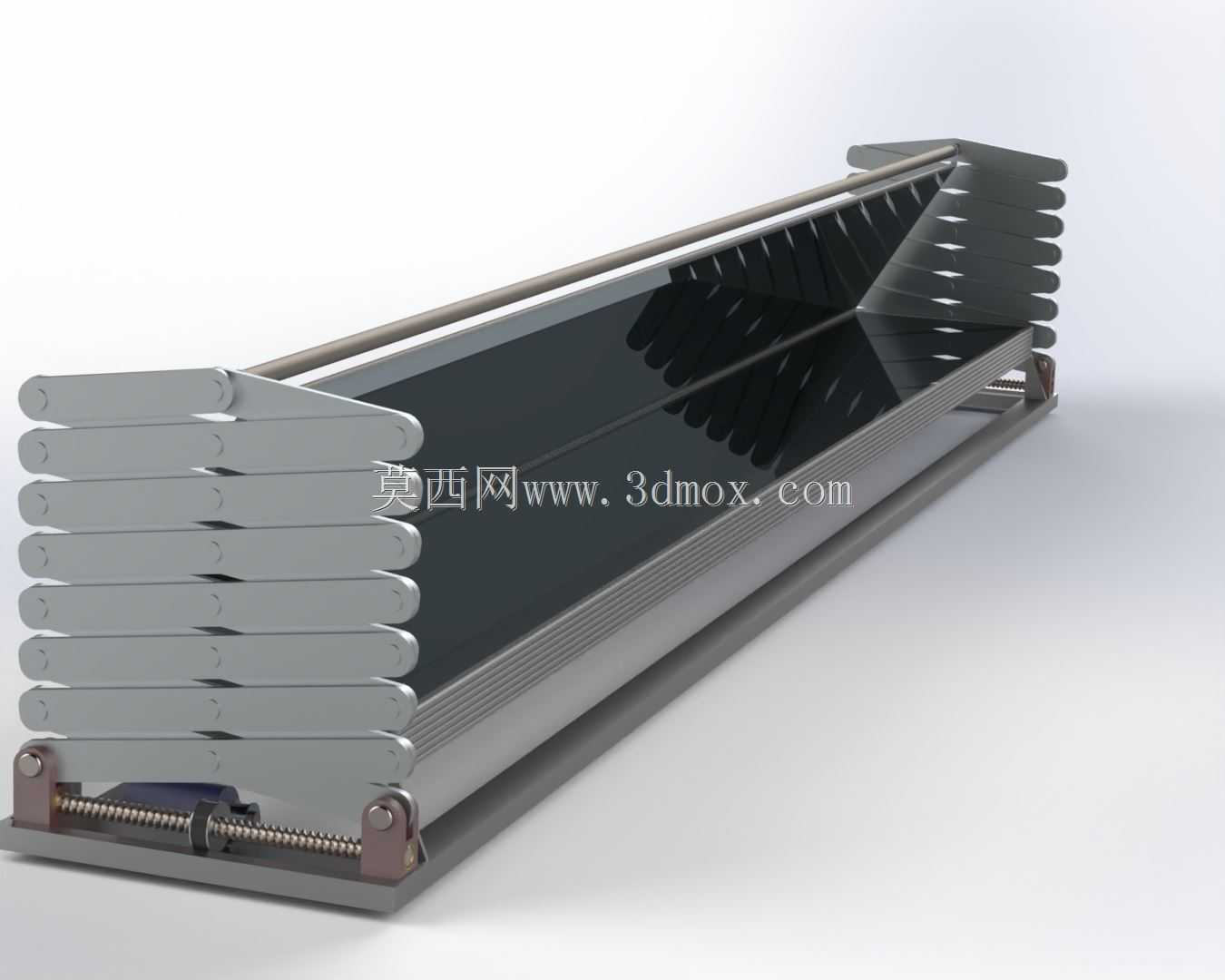

　　这款叠层镜定日结构主要面向分布式聚光光伏、小型塔式光热发电的场地受限场景设计，区别于传统大尺寸单片定日镜的安装运输痛点，采用叠层收纳式结构，在非工作状态下所有镜面单元可完全收合进外壳内部，大幅降低设备闲置时的风阻与占地空间，尤其适配屋顶分布式电站、临时移动式光热测试平台这类对安装边界、抗风等级有严格限制的应用场景。

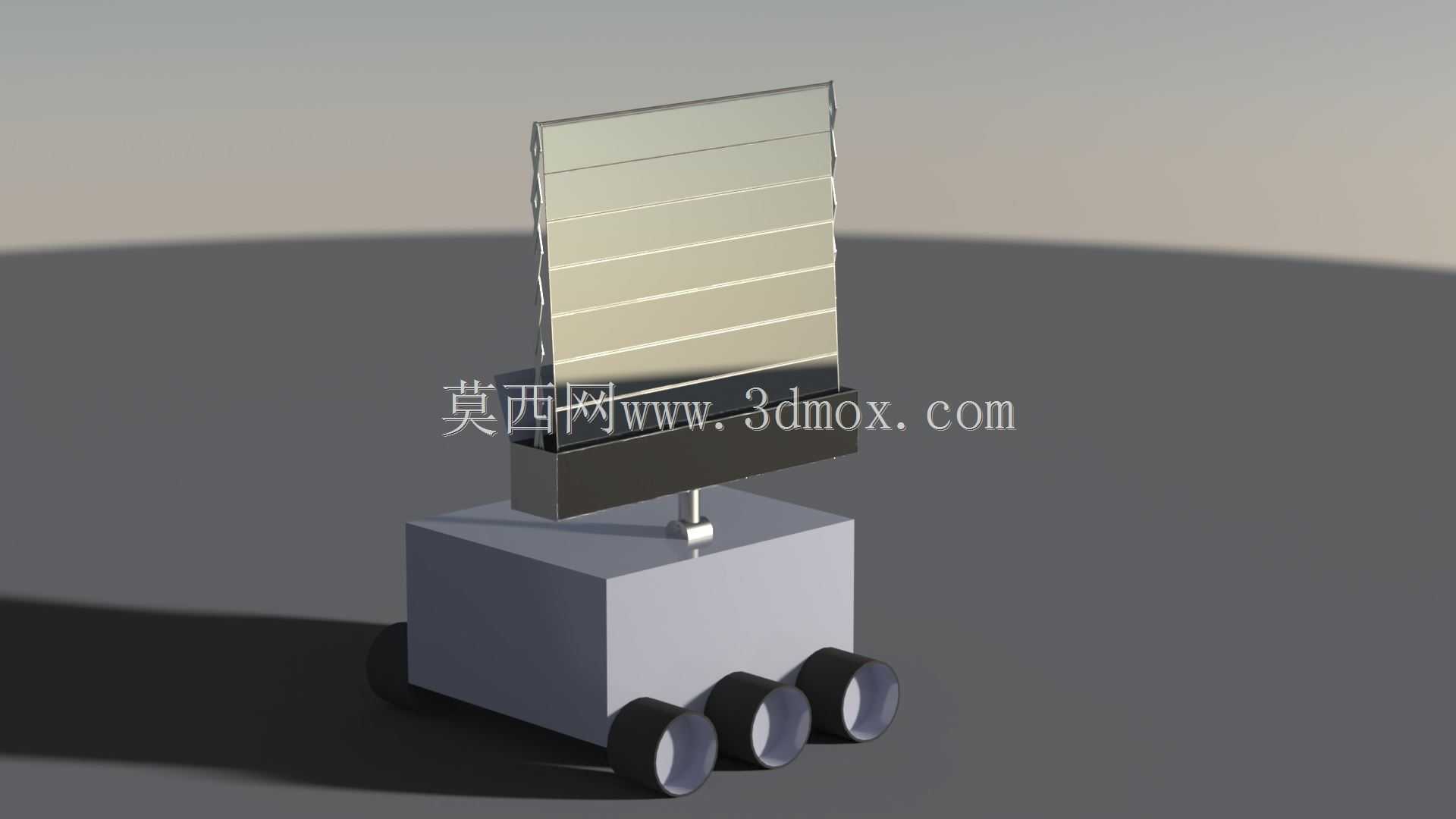

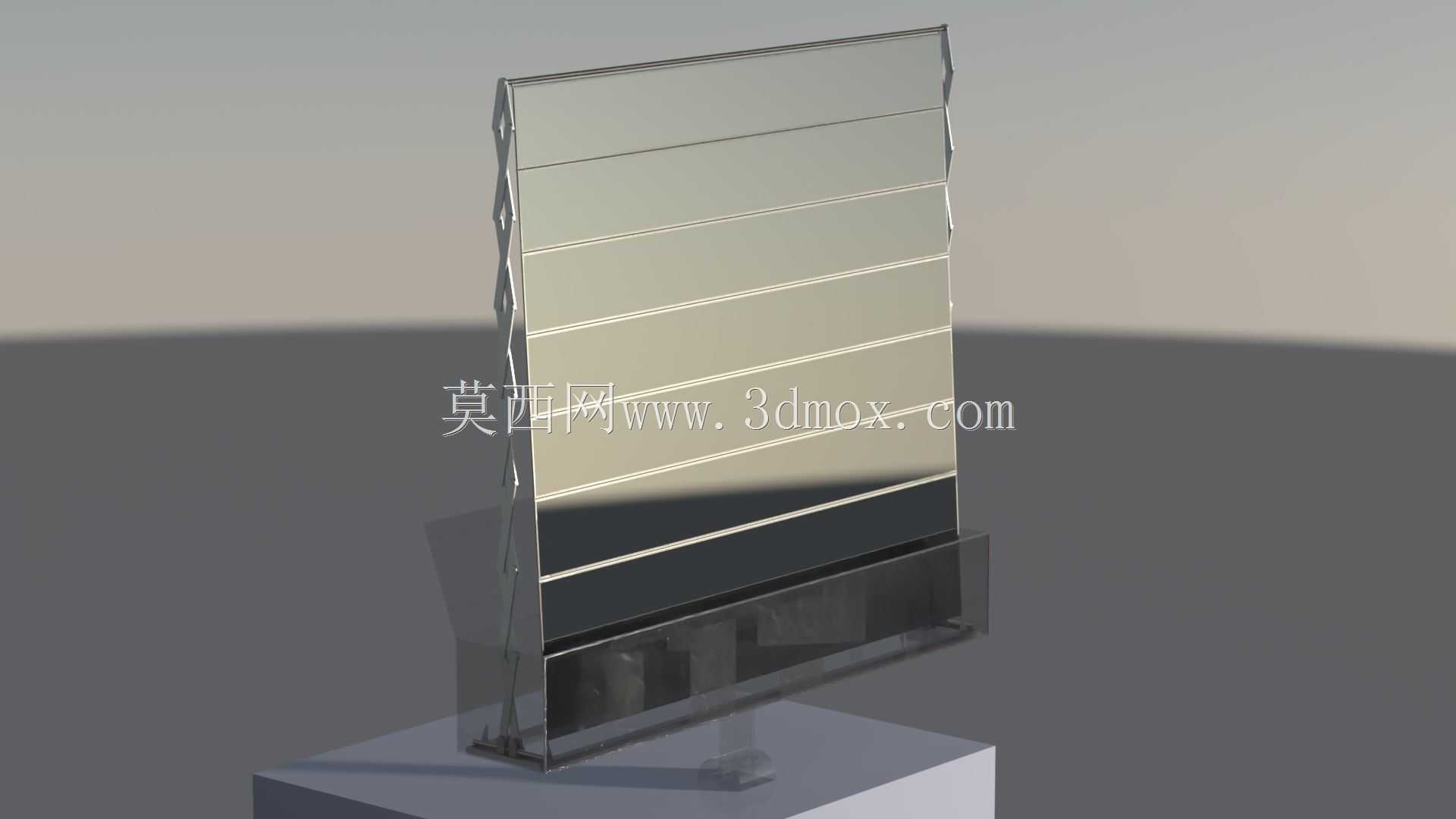

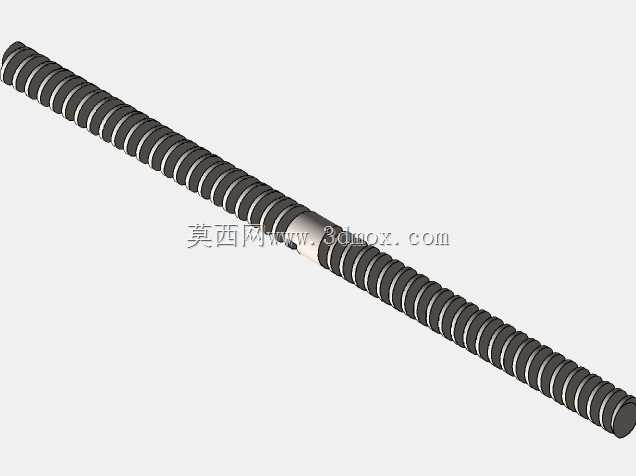

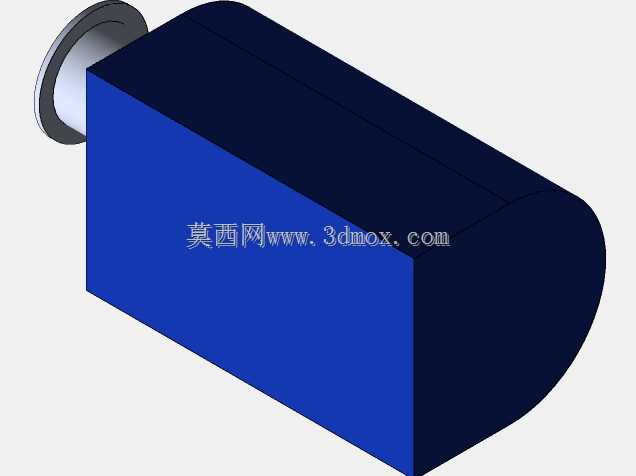

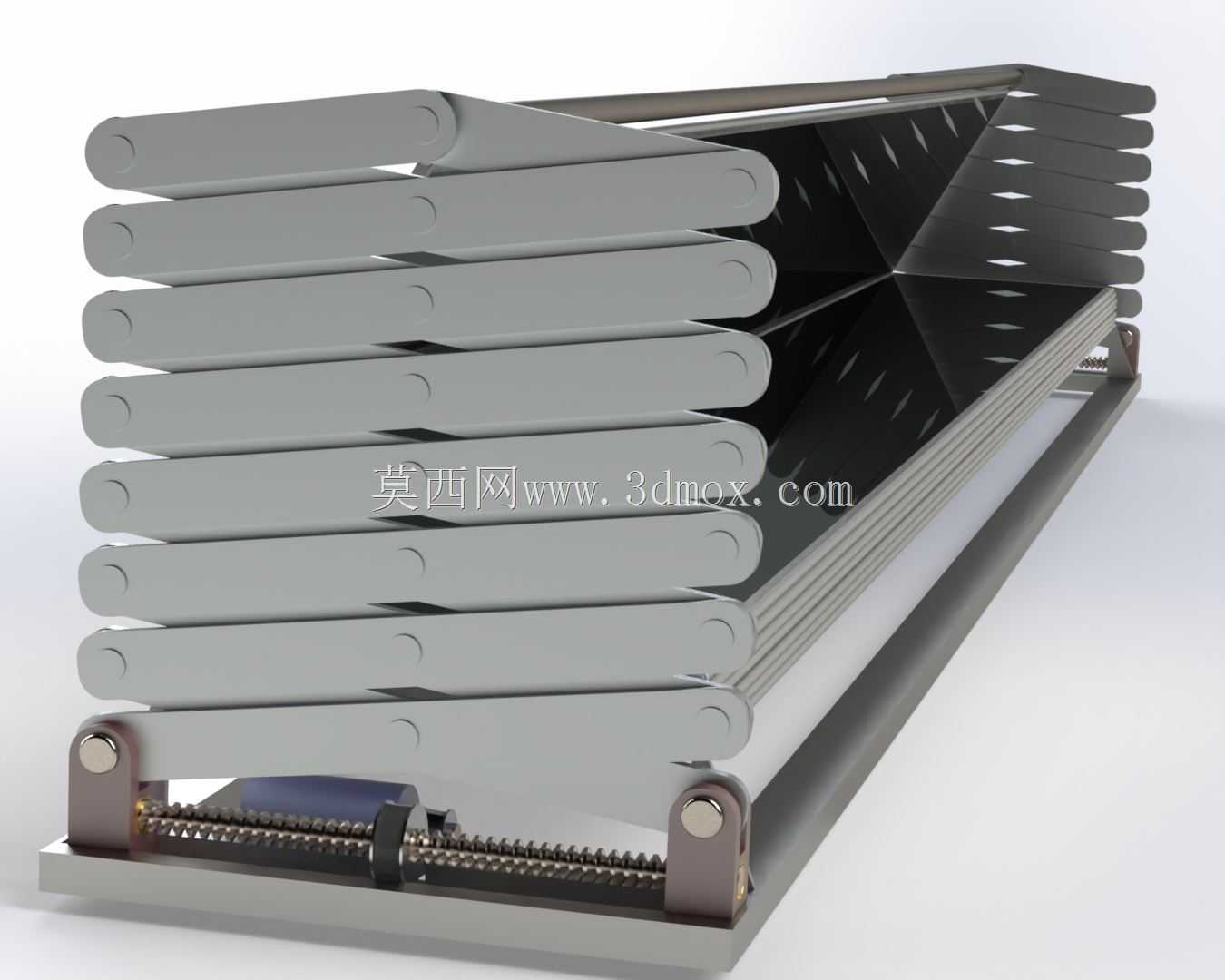

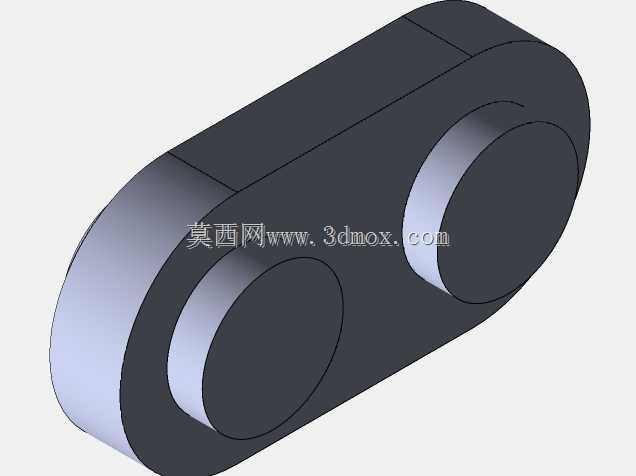

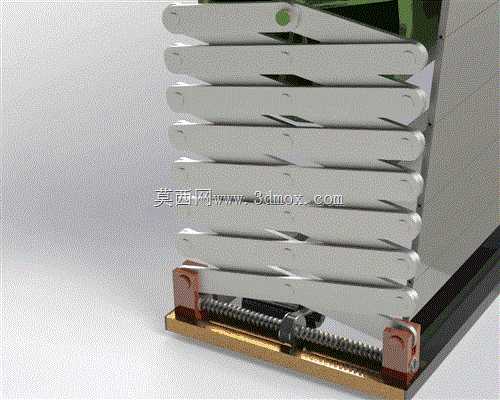

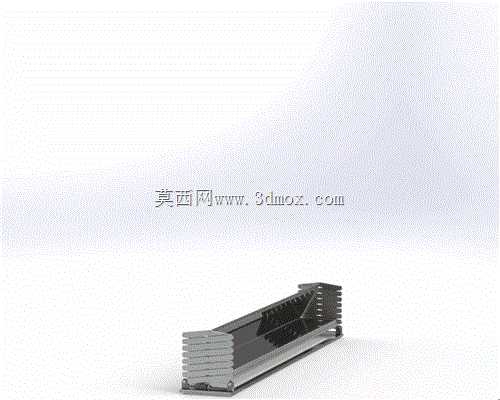

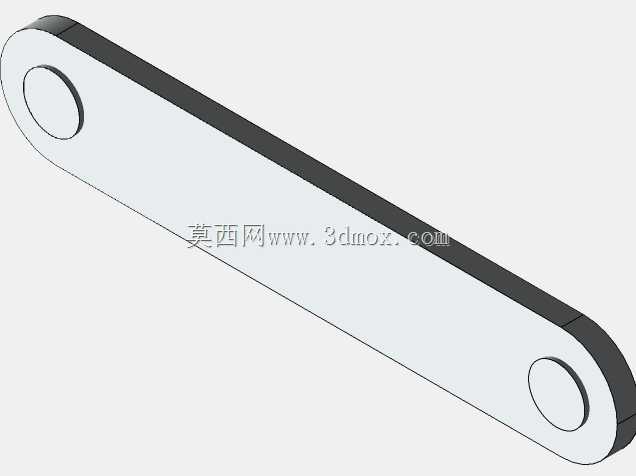

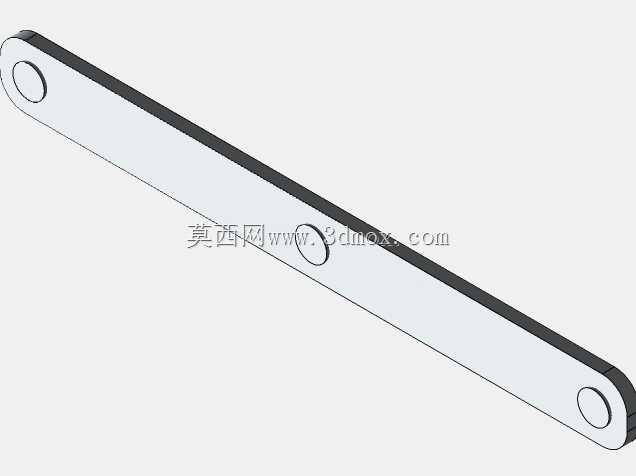

　　结构核心采用双侧剪式升降机构作为镜面展开的动力执行端，动力源匹配步进电机驱动，可根据太阳高度角的实时变化调整镜面的展开幅度，单组基础单元展开后镜面采光面积约11平方米，设计阶段预留了面板扩展接口，可通过两种方式实现采光面积扩容：一是沿镜面叠放方向增加同规格反射面板的叠放数量，二是沿单元宽度方向拼接扩展模组，无需改动主体升降框架即可适配不同功率等级的聚光需求。

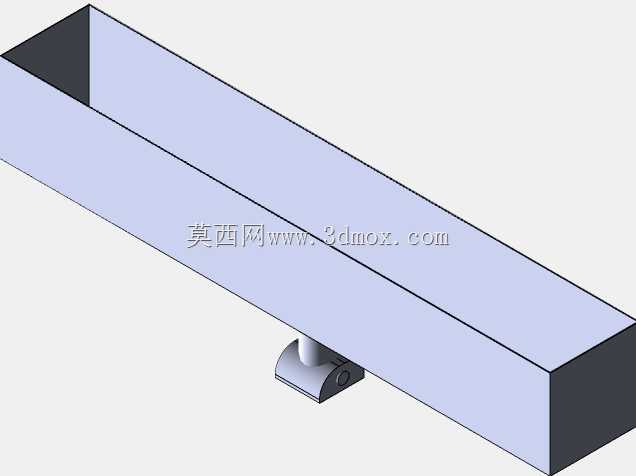

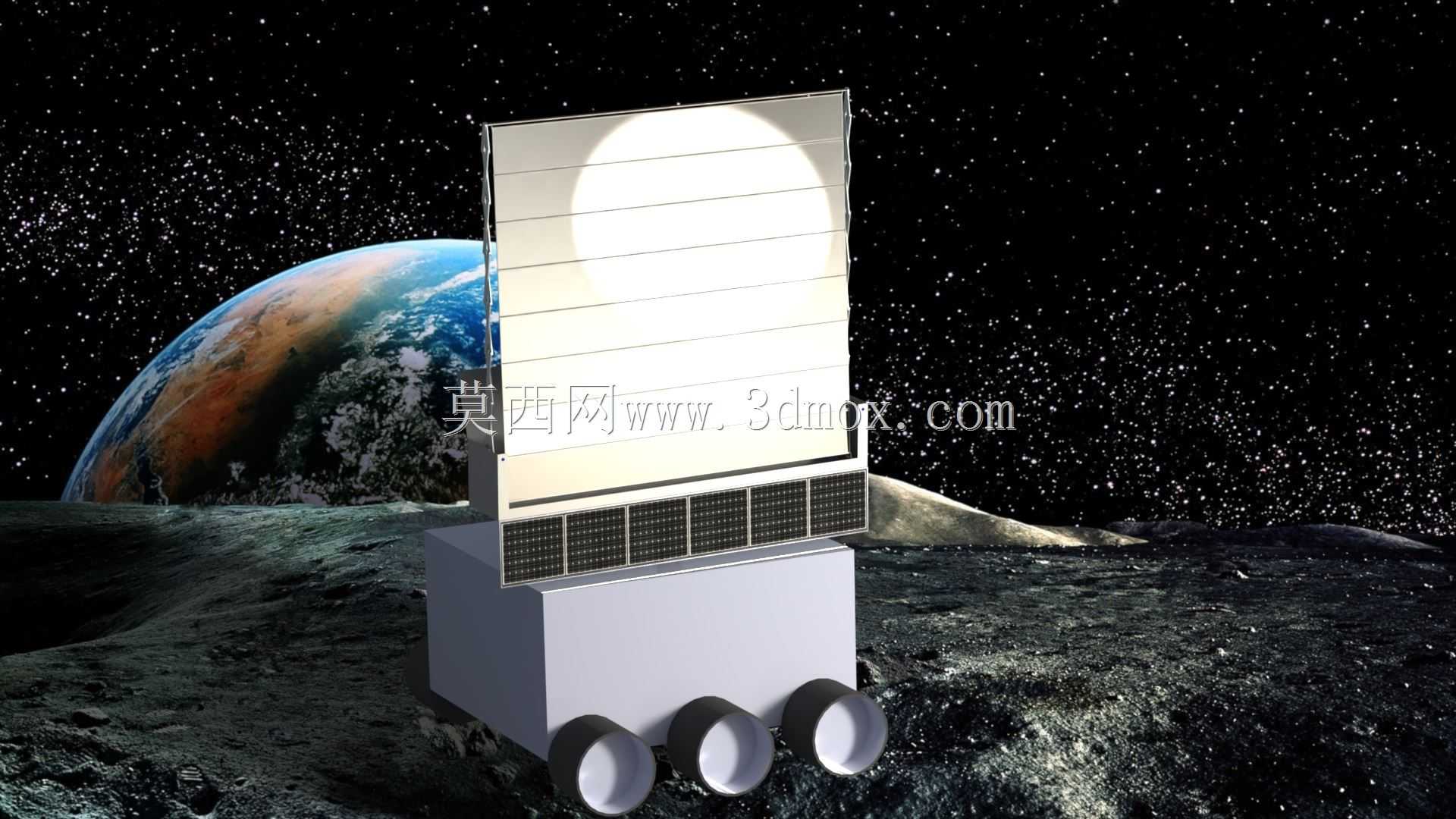

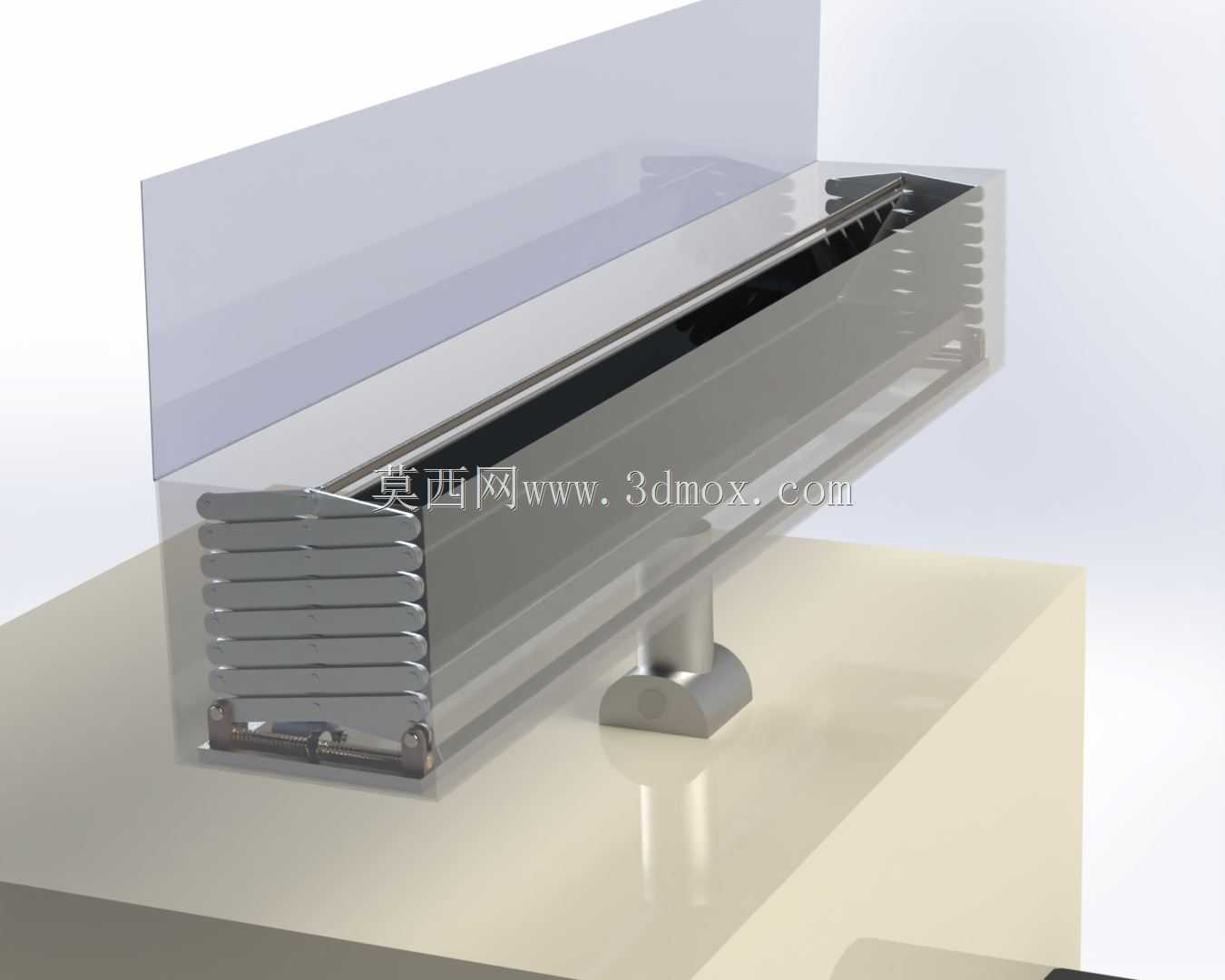

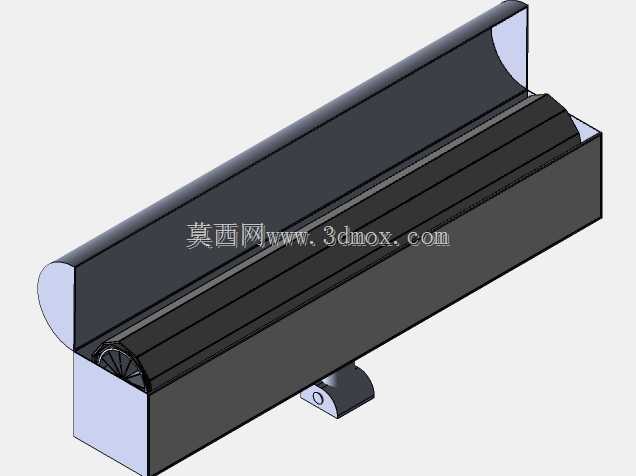

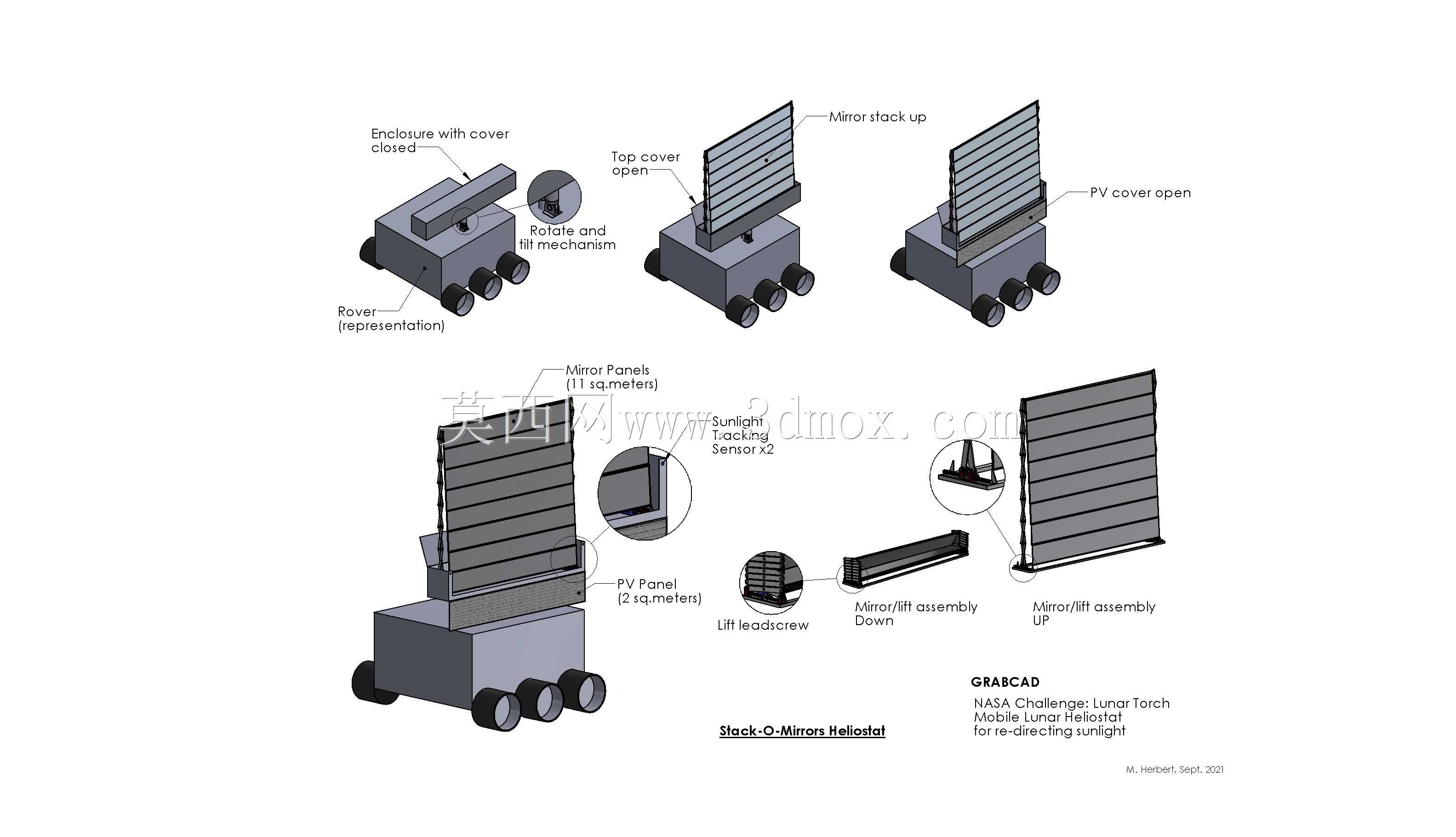

　　外壳部分采用分体式密封结构，包含主壳体、顶盖与集成光伏电池的前盖三个部分，前盖集成的光伏电池可直接为设备的跟踪控制单元、驱动电机提供辅助供电，降低外接布线的施工成本。设备顶部两个前角位置预留了太阳跟踪传感器的安装位，传感器安装座直接与下方的倾斜、旋转执行机构刚性连接，可实时采集太阳方位角与高度角数据，为镜面角度调整提供反馈信号，保证反射光线始终精准投射到集热或聚光接收靶面。

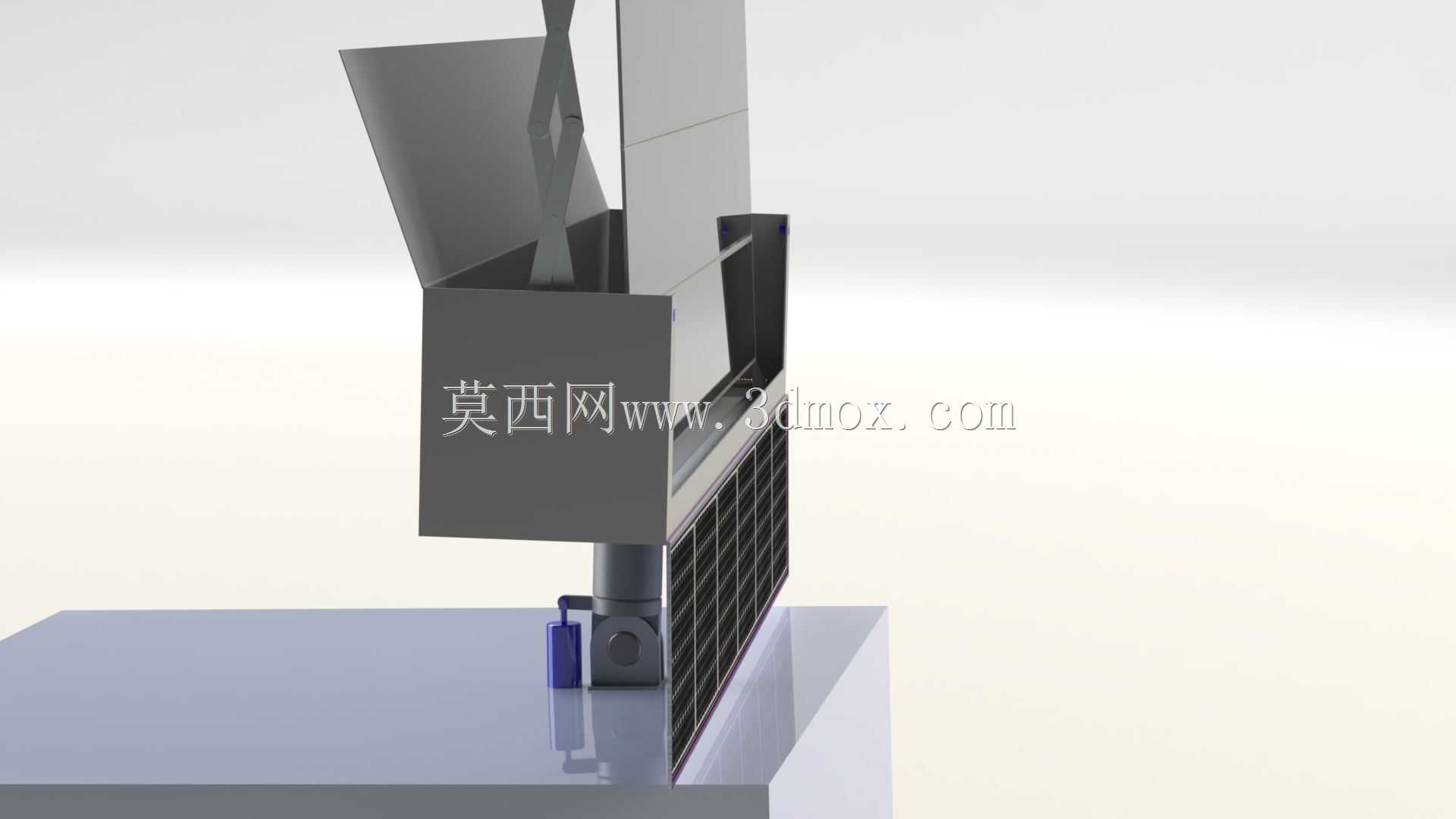

　　当前结构属于原理验证阶段的基础方案，设计过程中优先验证了叠层收纳、剪式升降展开、双轴跟踪的核心动作逻辑，控制单元安装腔、盖体锁止结构、减震弹簧组、内置电池仓、接线走线槽、绝缘密封结构等细节部分预留了设计接口，可根据后续实际落地场景的防护等级、使用寿命要求做细化补充。结构额外设计了镜面下折叠复位功能，在遇到极端大风、强降雨等恶劣天气时，除了将镜面完全收合进外壳外，还可将后视侧的镜面组件向下折叠贴合外壳底部，进一步降低设备整体迎风高度，提升极端工况下的结构稳定性。

　　安装边界方面，收合状态下设备整体外形为规整长方体，可直接通过底部的安装法兰固定在混凝土基础或钢结构支架上，无需额外定制大型吊装辅具，单组基础单元的重量控制在人工辅助可搬运的范围内，适配小型分布式站点的快速安装需求。
