旋转式杆轴锁定夹持固定装置结构

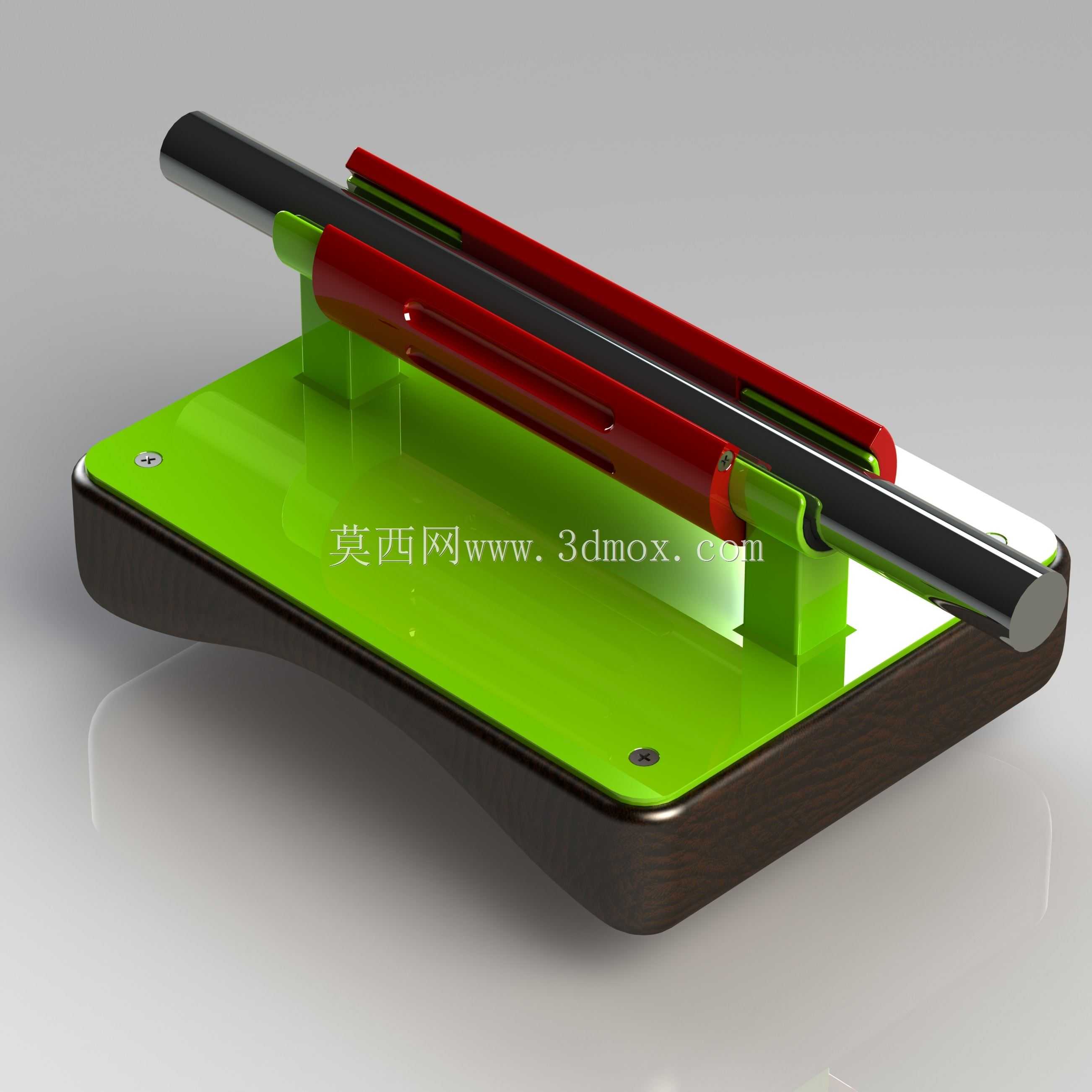

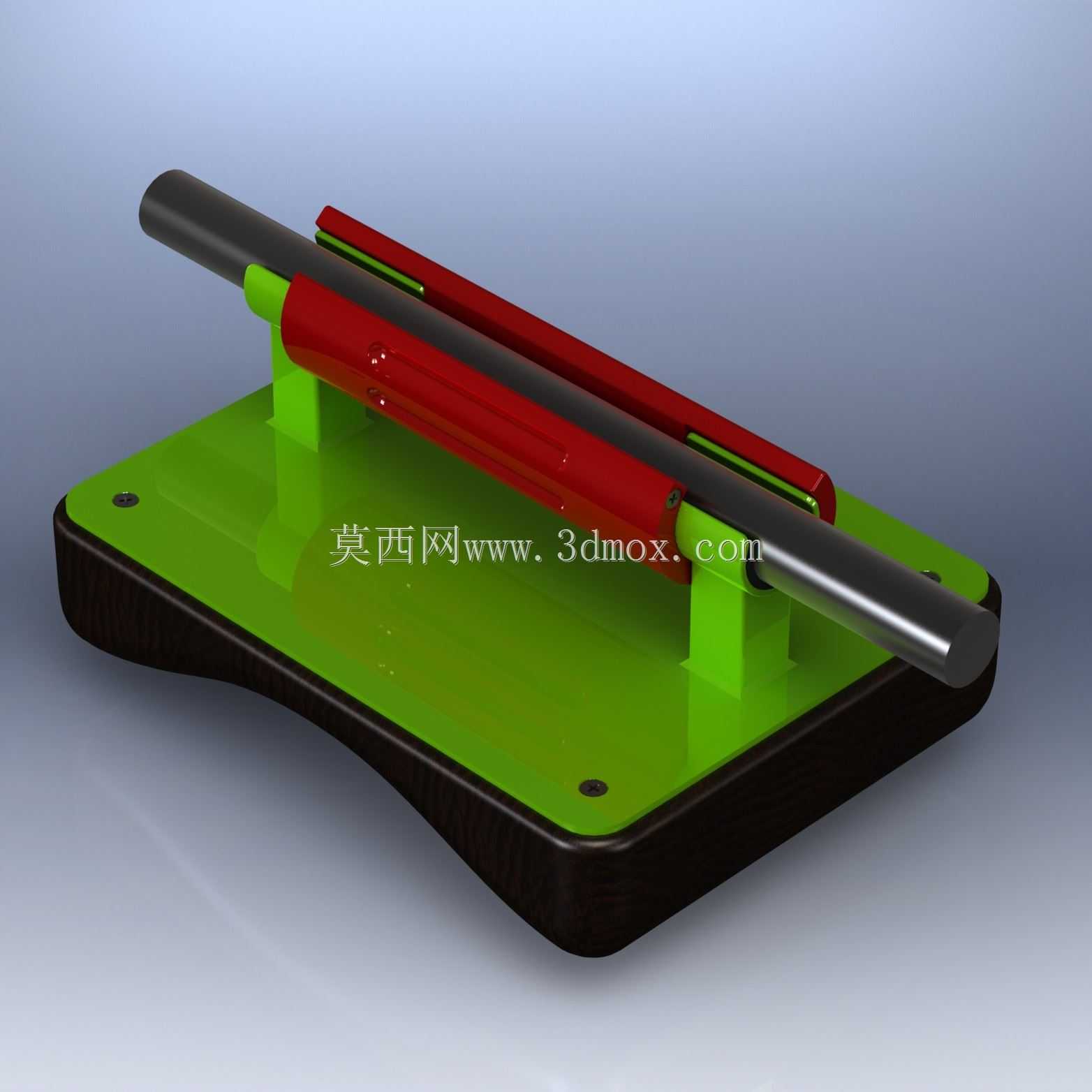

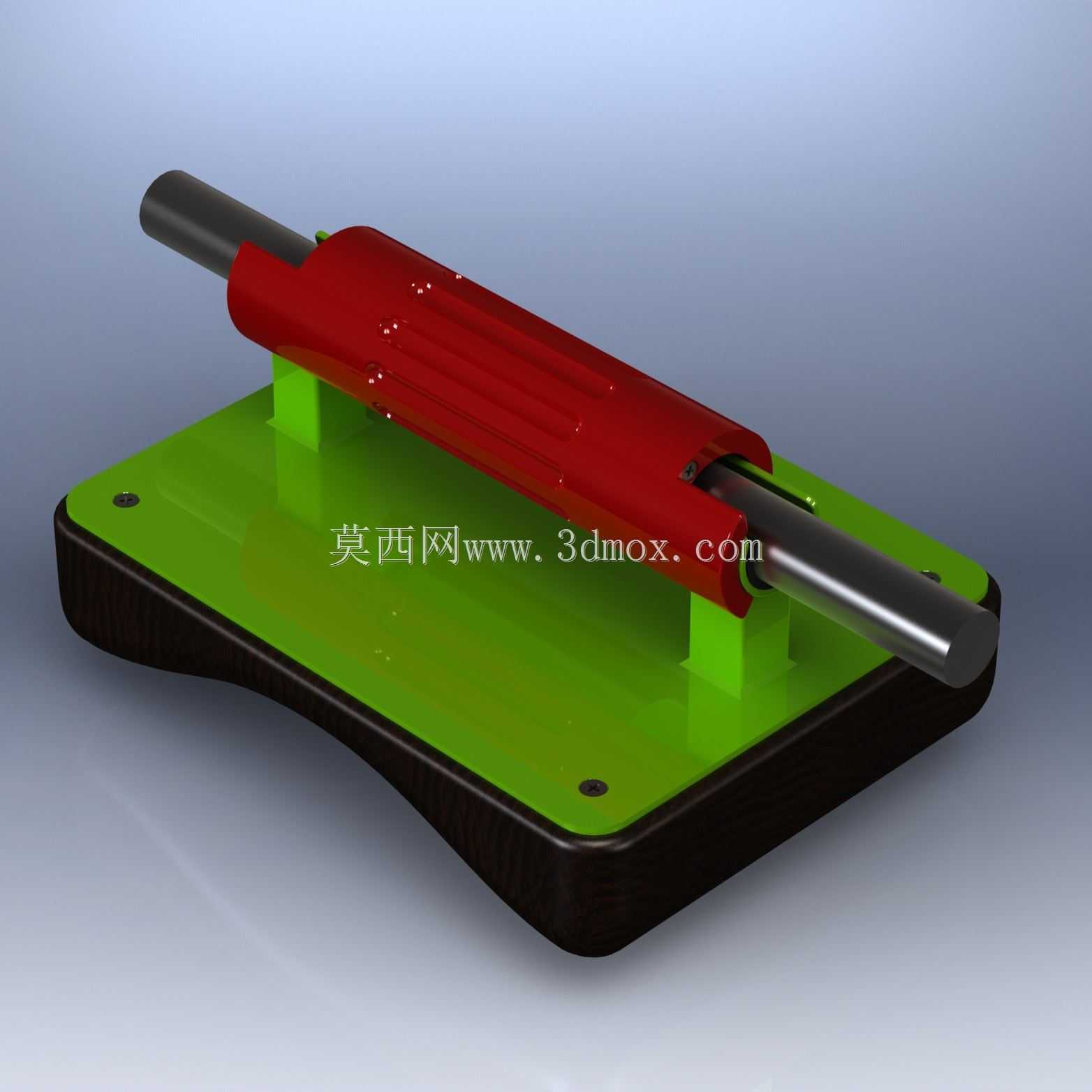

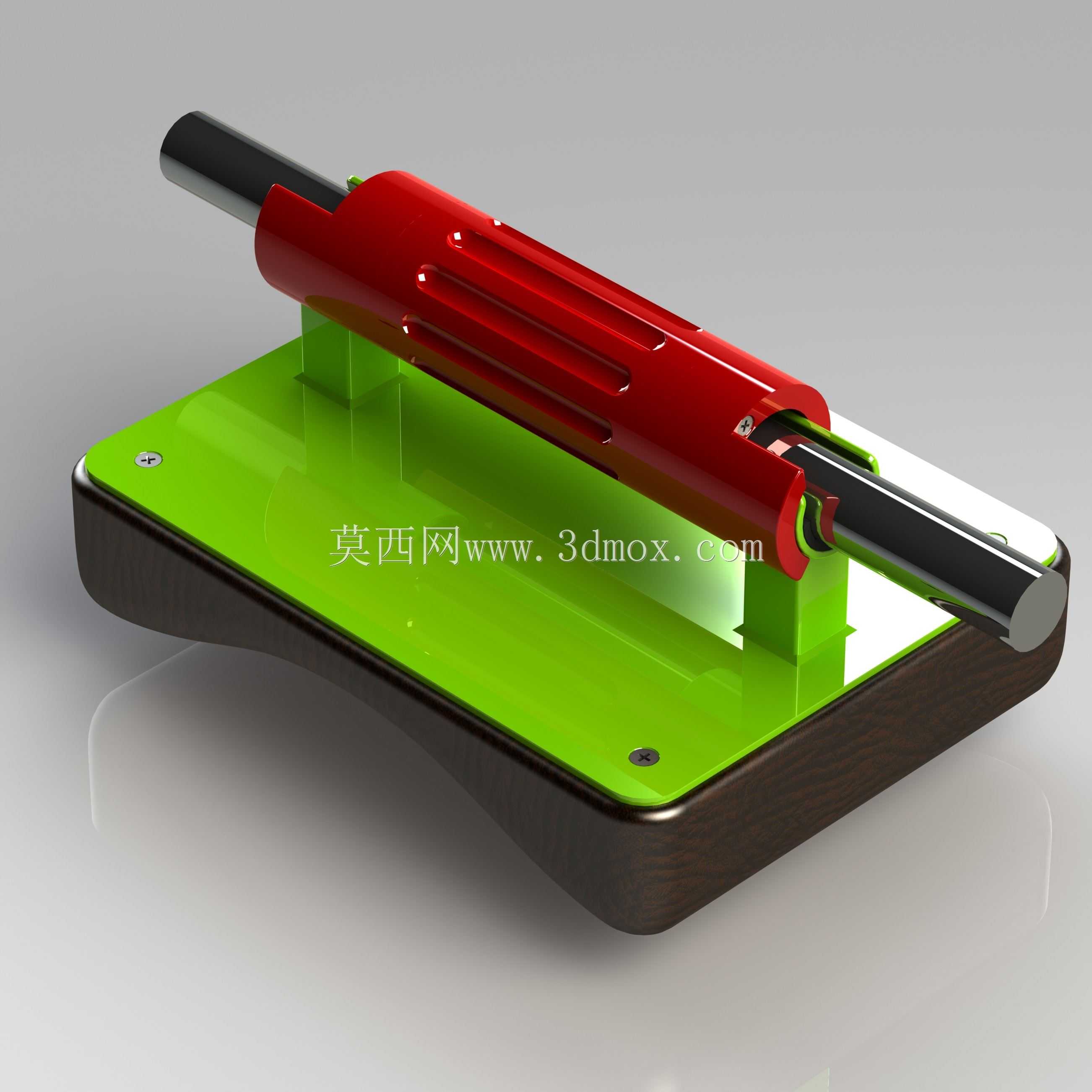

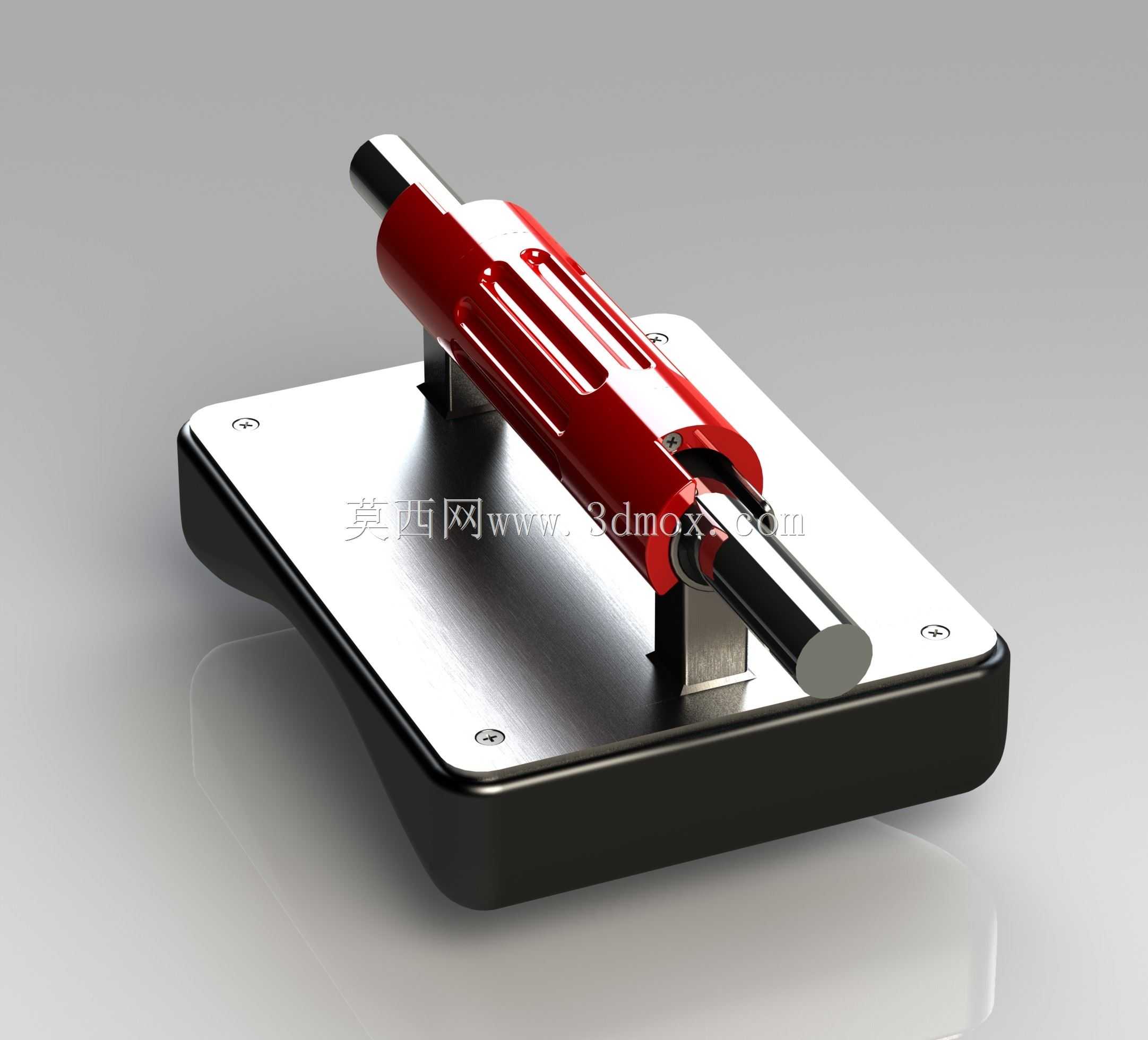

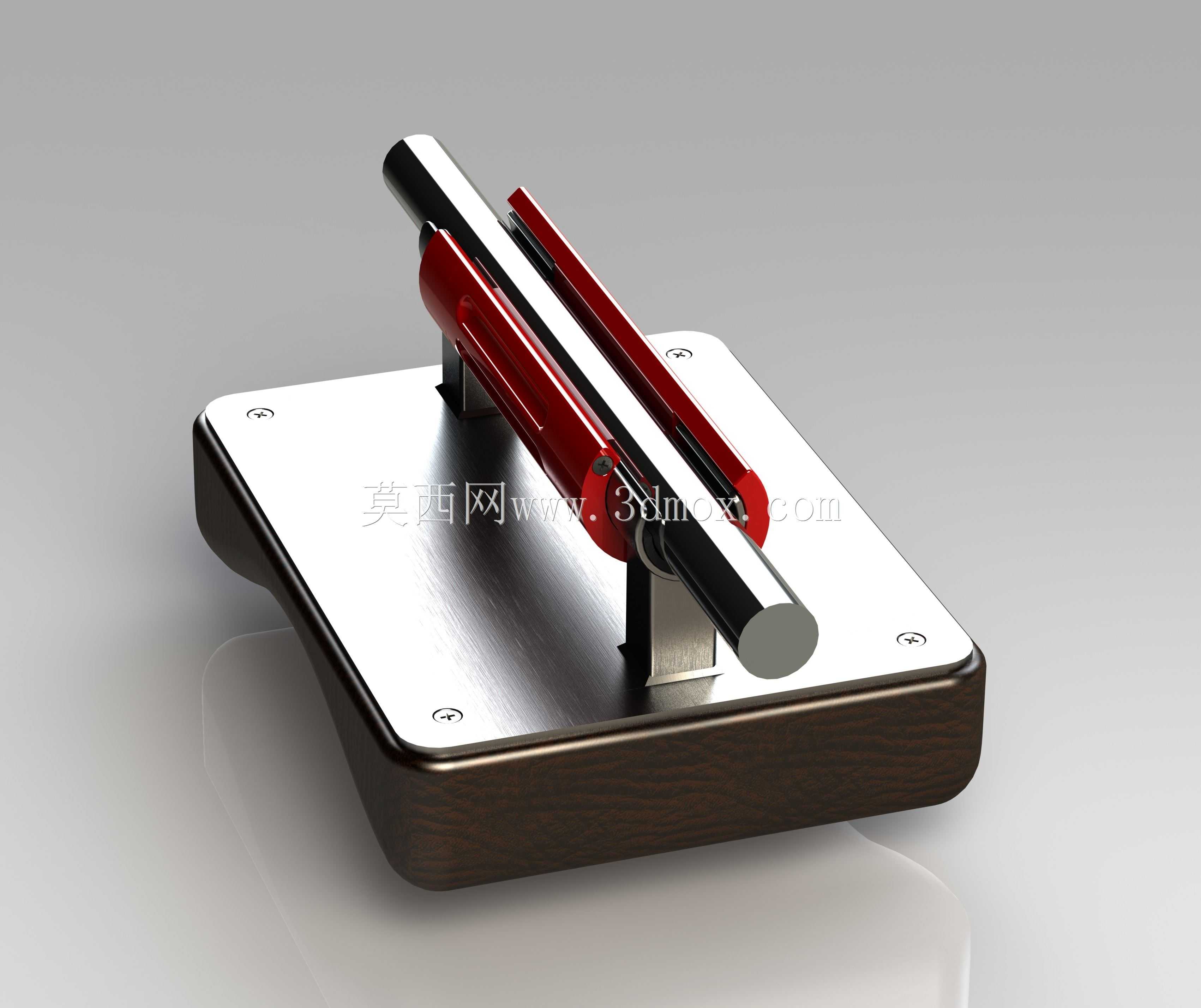

　　这款旋转锁止式杆轴固定结构，核心应用场景覆盖小型工装夹具定位、桌面工位杆件固定、轻型实验设备轴类件锁紧等领域，日常使用中可快速完成穿入杆件的位置固定，无需额外紧固件辅助操作。从功能特性来看，该结构采用偏心旋转锁止原理，红色操作套旋转时会带动内部偏心压块产生径向位移，直接抱紧穿入的金属光轴，锁止过程无轴向窜动，锁止后可承受沿杆轴方向的静拉力与垂直方向的静载荷，满足轻型工位固定的受力需求。设计阶段优先考虑操作便捷性，操作套表面做了轴向防滑槽结构，增大手部旋转操作时的摩擦力，即便佩戴薄款劳保手套也能顺畅完成锁止与解锁动作，操作套选用工程塑料材质，既降低整体结构重量，也能避免金属操作件冬季使用冰手、长期接触汗液锈蚀的问题。

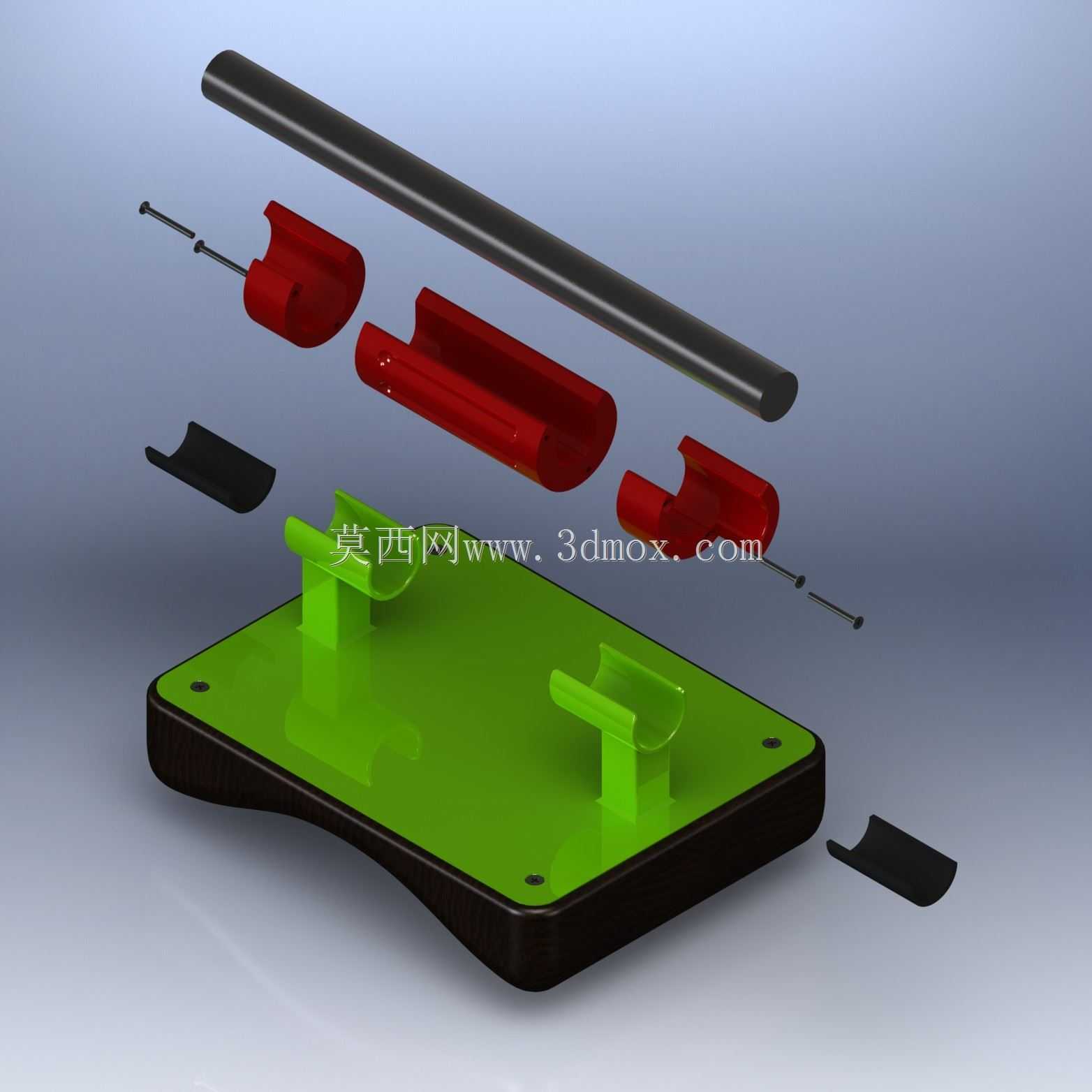

　　底座部分采用金属基板加工程塑料底壳的复合结构，金属基板上预留四个沉头安装孔，可通过M4规格螺丝直接固定在工作台面、工装基板或设备机架上，安装边界清晰，底座整体轮廓方正，安装时无需额外加工复杂定位槽，仅需在安装面加工对应螺纹孔即可完成固定。穿轴通道为同轴光孔设计，适配直径统一的金属光轴，穿入时无卡滞，锁止时压块与光轴表面为面接触，相比点接触锁紧结构，不会在光轴表面压出明显凹痕，可反复拆装调整位置而不损伤杆件表面。结构装配逻辑简单，红色操作套与内部偏心锁块通过卡扣结构连接，底座支架与金属基板通过螺丝紧固，日常维护时无需专用工具即可拆解清理内部积尘，适合车间、实验室、桌面工位等多场景下的轻型杆件固定需求，锁止行程设计合理，旋转操作套90度即可完成从解锁到完全锁止的动作切换，操作效率远高于传统螺丝顶紧式固定结构。
