带旋转滑锁的杠铃支撑放置架结构

　　这款带旋转滑锁的支撑放置结构，主要应用于商用健身房、家庭健身区的杠铃存放场景，解决传统杠铃架无锁止、杠铃易滚落滑落的安全隐患，同时兼顾快速取放的操作便利性。从实际使用场景来看，日常训练间隙临时放置杠铃、训练结束后归置杠铃时，无需额外插拔锁销，仅需小角度转动红色锁腰部件即可完成锁止或解锁，操作动作可单手完成，不会打断训练节奏，适配不同直径的常规奥林匹克杆与普通训练杆。

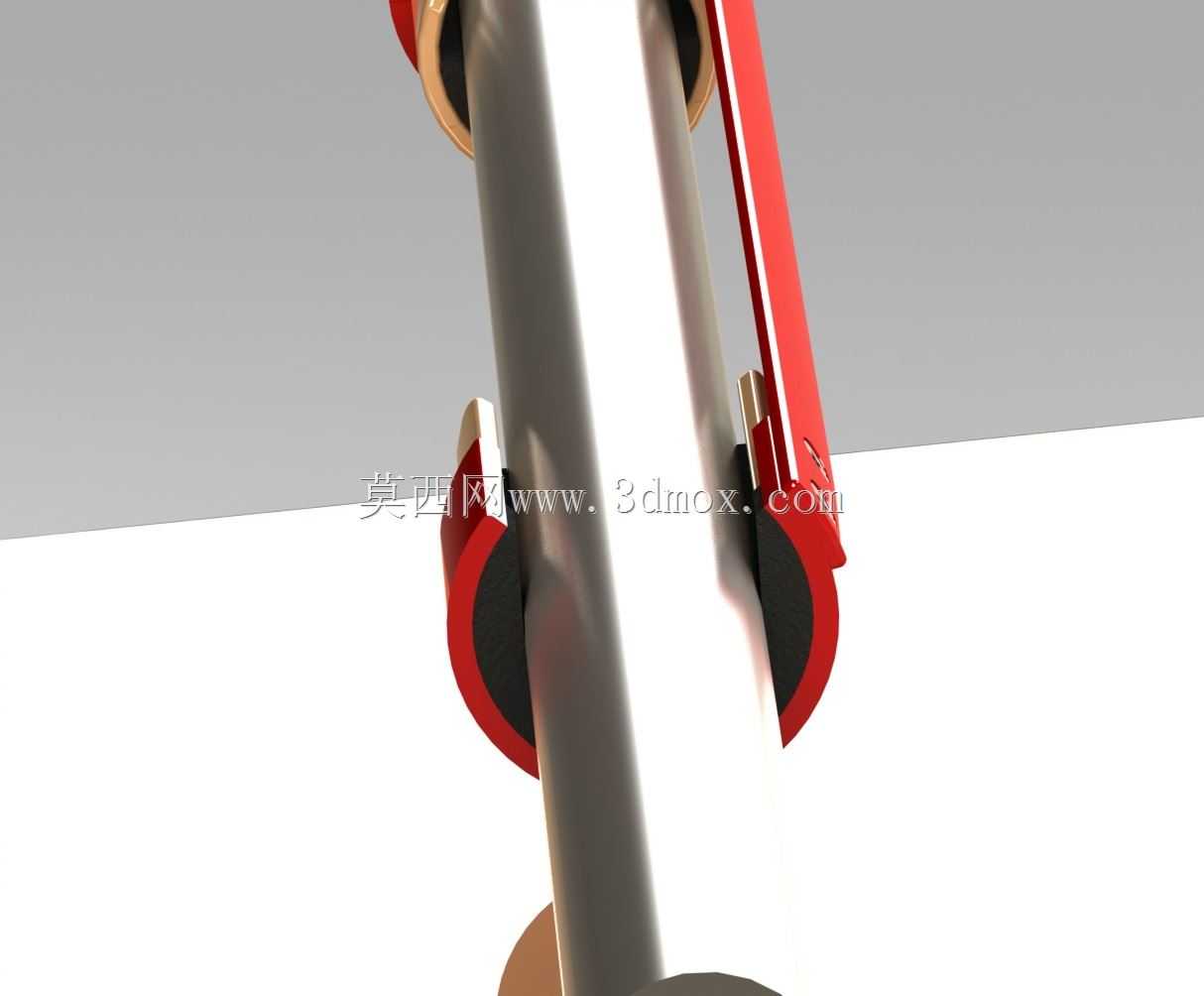

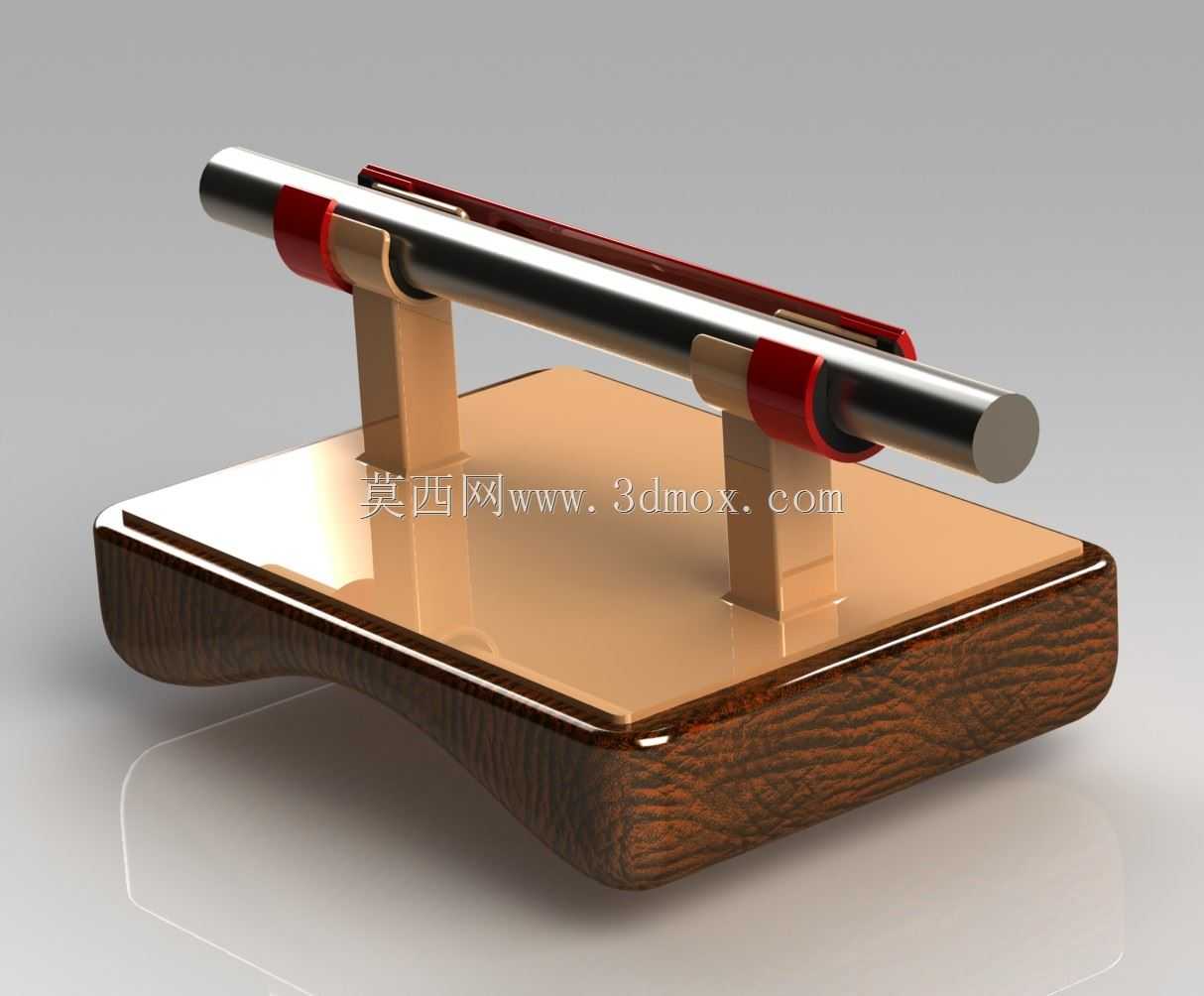

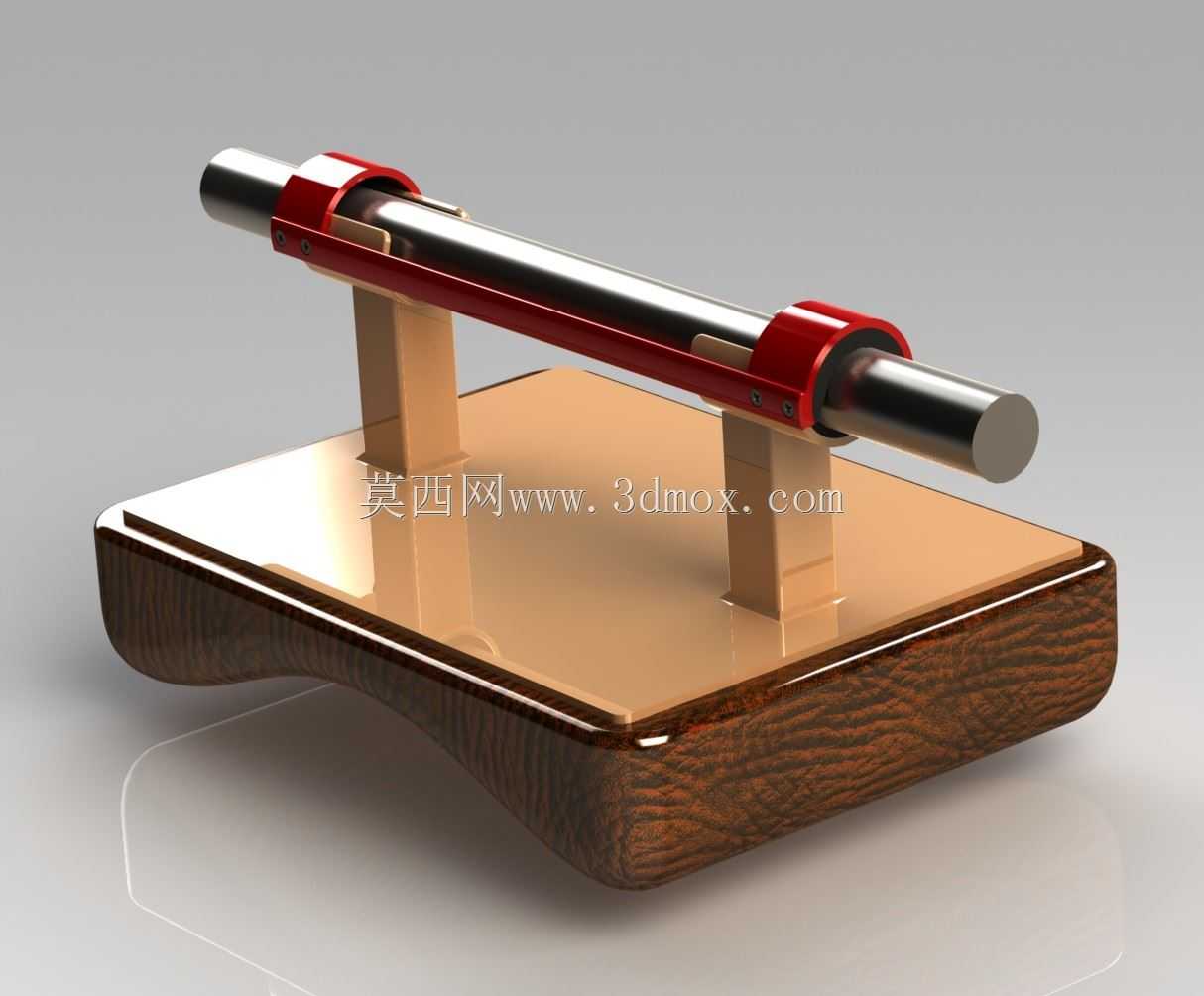

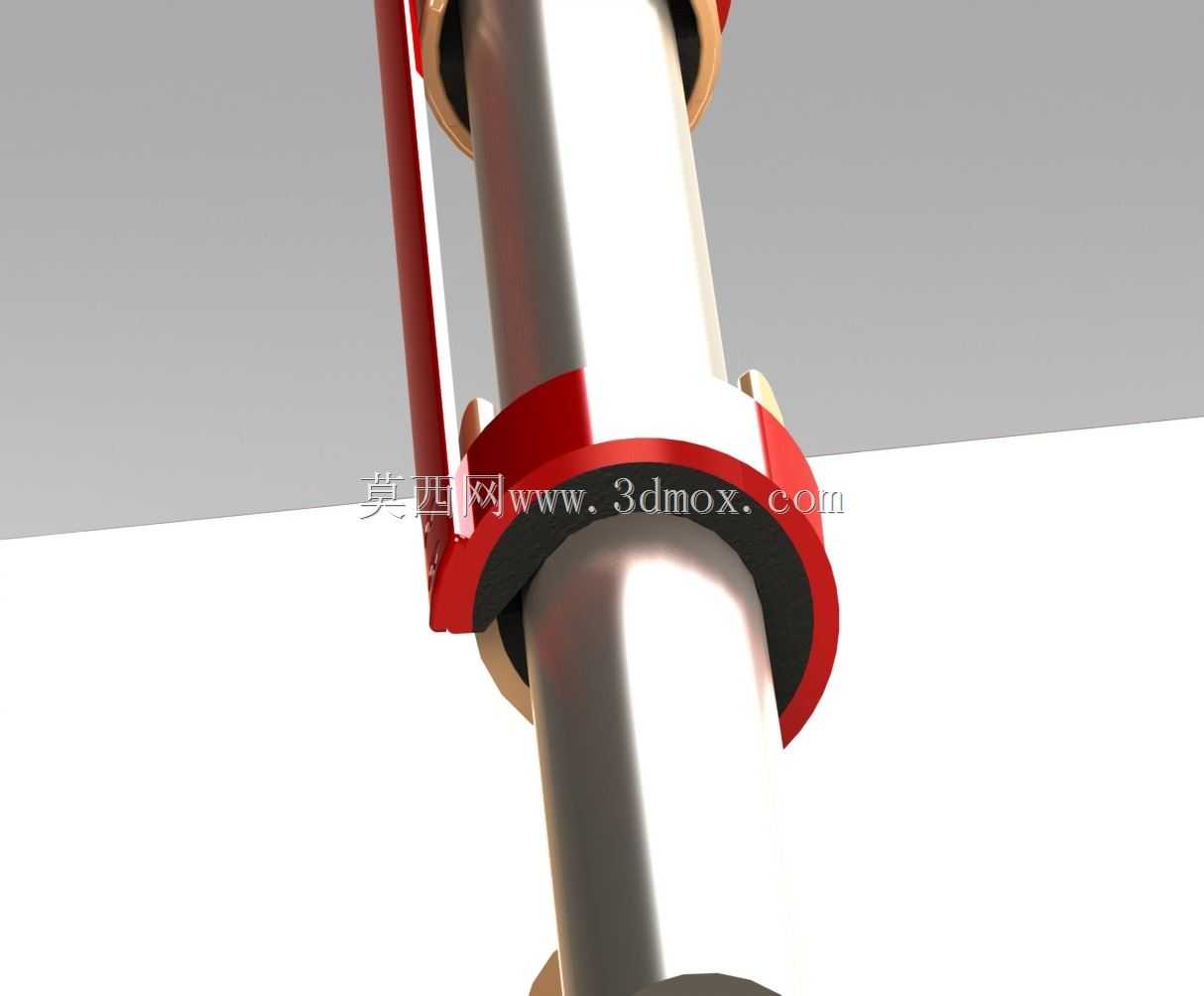

　　功能特性上，核心的旋转滑锁结构采用不到半圈的转动行程设计，锁止时红色锁腰部件的内弧面完全贴合杠铃杆外壁，配合两个对称布置的锁座形成三点限位，杠铃杆轴向、径向均无窜动间隙，即便受到外力碰撞也不会从支撑座上脱落；解锁状态下锁腰部件转至让位位置，杠铃杆可直接垂直向上取出，无多余遮挡。支撑底座采用仿形曲面设计，底部接触地面的面做了微弧处理，放置时不会刮蹭地面，底座上部的承托平面做了高光处理，两个竖向支撑柱直接固定在底座承托面上，柱体与底座的连接位置做了圆角过渡，避免应力集中导致的柱体断裂。

　　设计思路上整体采用极简的管材拼接方案，没有复杂的铸造或机加工零件，所有结构件均由常规方形管材、圆形管材加工而成，加工门槛低，普通的管材切割、钻孔、焊接设备即可完成生产，制造成本可控。锁腰部件采用分体式抱箍结构，通过紧固件抱紧在杠铃杆对应的滑动位置，内部可根据需求加装橡胶衬垫，既减少锁止时的金属碰撞异响，也能避免刮花杠铃杆表面的电镀层。支撑座上与杠铃杆接触的管体内衬橡胶层，增大接触摩擦力的同时，也能缓冲杠铃放置时的冲击，延长整体结构的使用寿命。

　　安装边界方面，整体结构的横向尺寸以适配1.2米至2.2米长度的常规杠铃杆为设计基准，底座的纵向宽度控制在300毫米以内，放置时不会占用过多地面空间，两个竖向支撑柱的中心距可根据常用杠铃杆的锁扣间距调整，适配不同训练场景的放置需求；竖向支撑柱的高度设计以成年人站立时无需过度弯腰即可取放杠铃为基准，符合人体工程学操作要求，底座重量经过配重设计，空载放置时不会因为单侧受力发生倾翻。
