地铁车体变流器蓄电池安装支架结构

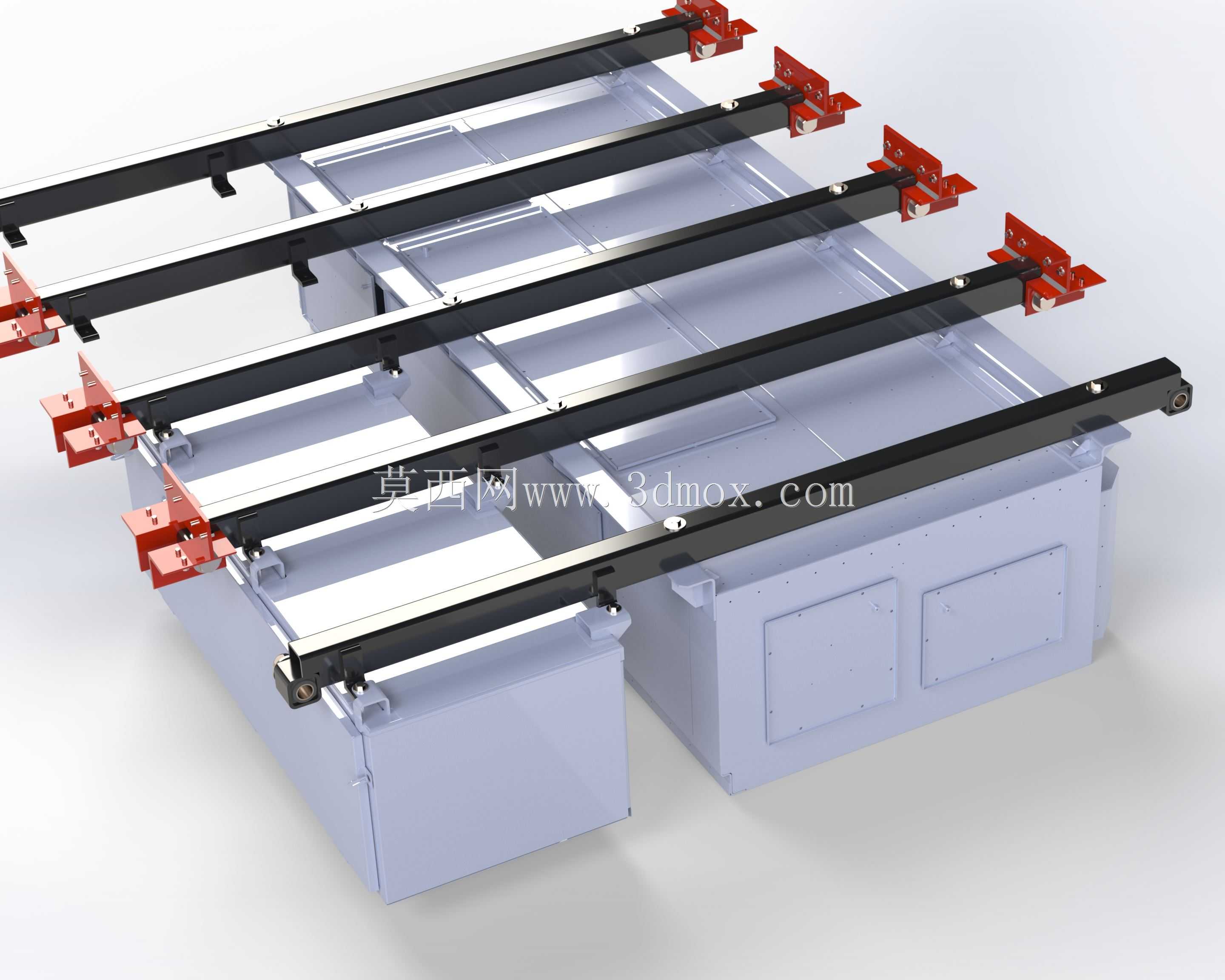

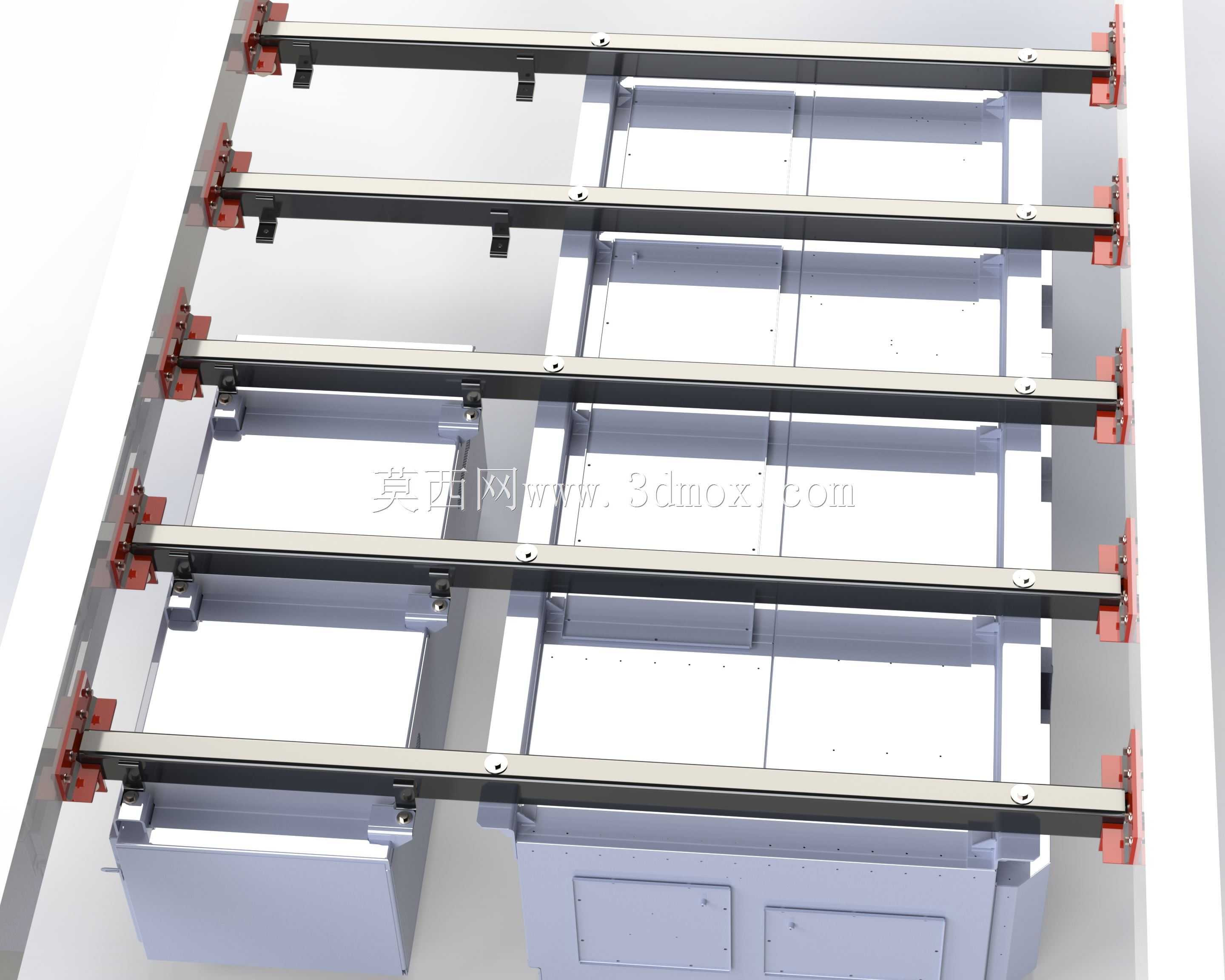

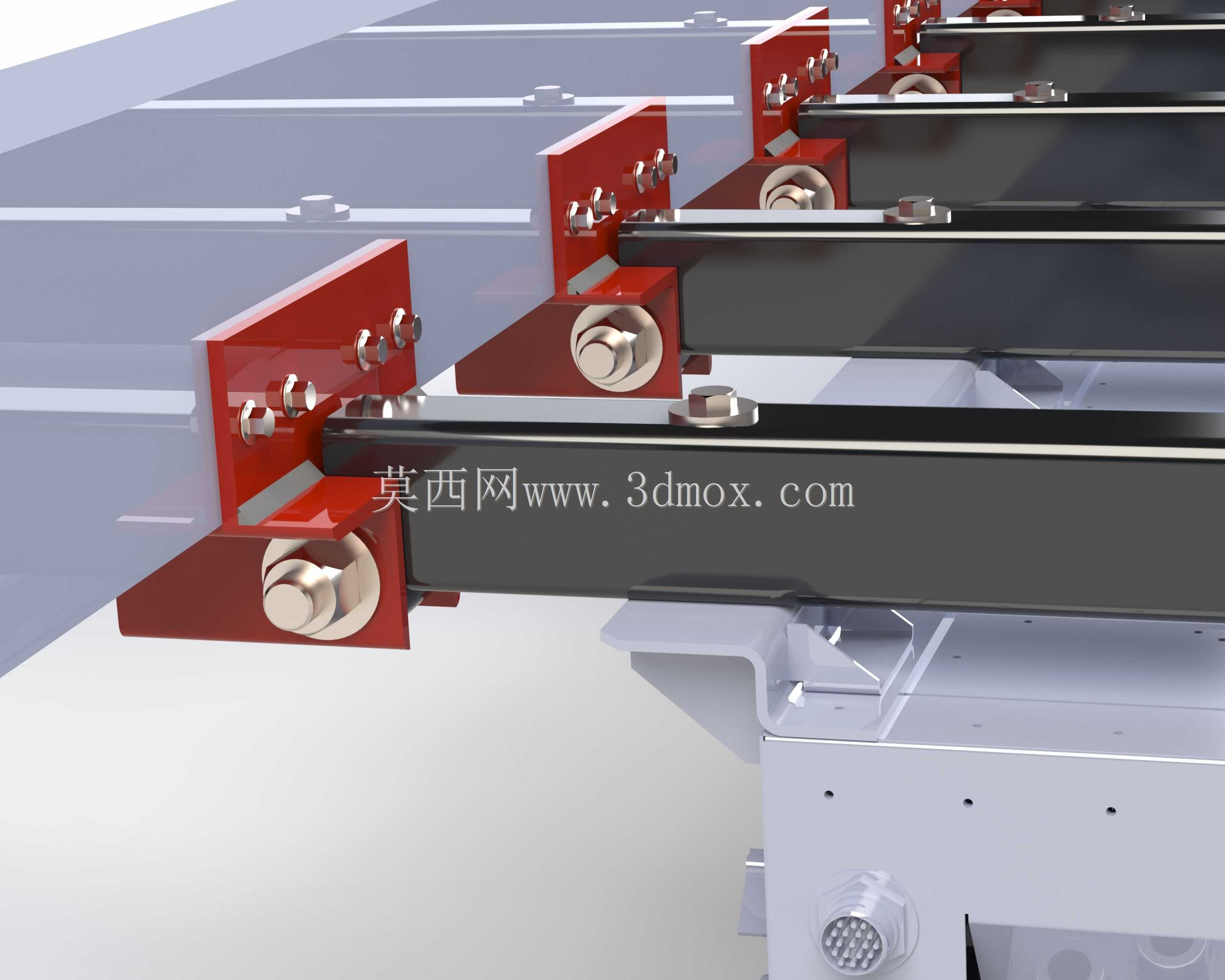

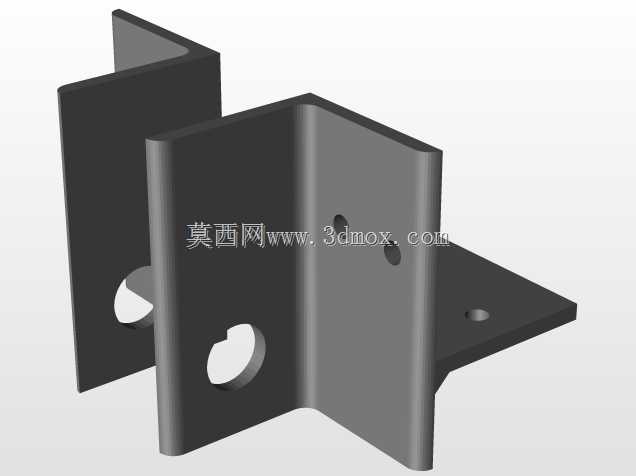

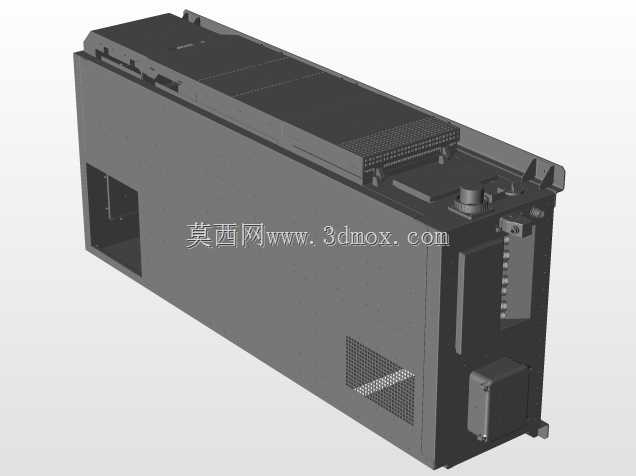

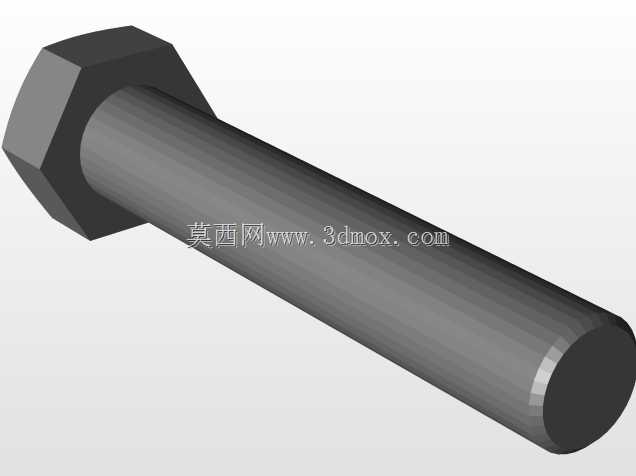

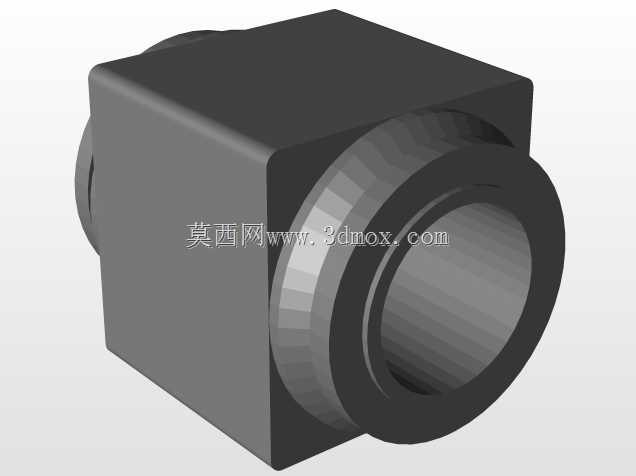

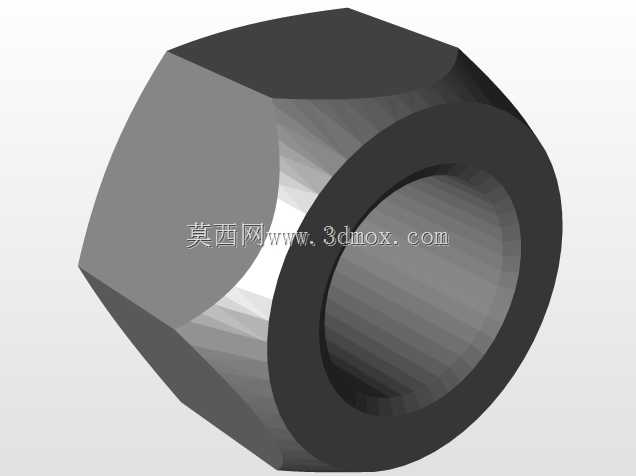

　　城轨地铁车辆底架下部的设备安装空间，一直是车体结构设计中需要重点权衡的区域，变流器与蓄电池作为车辆供电系统的核心车载设备，自身重量大，运行中还要承受车体振动、线路冲击带来的交变载荷，其安装支架的可靠性直接关系到车辆运行安全。这套安装结构采用分层承载的布局思路，沿车体纵向布置多道平行的主承载横梁，横梁两端通过带隔振结构的安装座与车体底架的预埋安装接口连接，隔振结构能够过滤车辆运行中来自转向架传递的高频振动，避免振动直接传递到变流器与蓄电池壳体，降低设备内部元器件受振动影响出现松脱、失效的概率。每道横向承载梁在设计时经过严格的挠度校核，单根横梁承载对应设备分配的39.2kg均布载荷时，最大挠度控制在0.53mm以内，

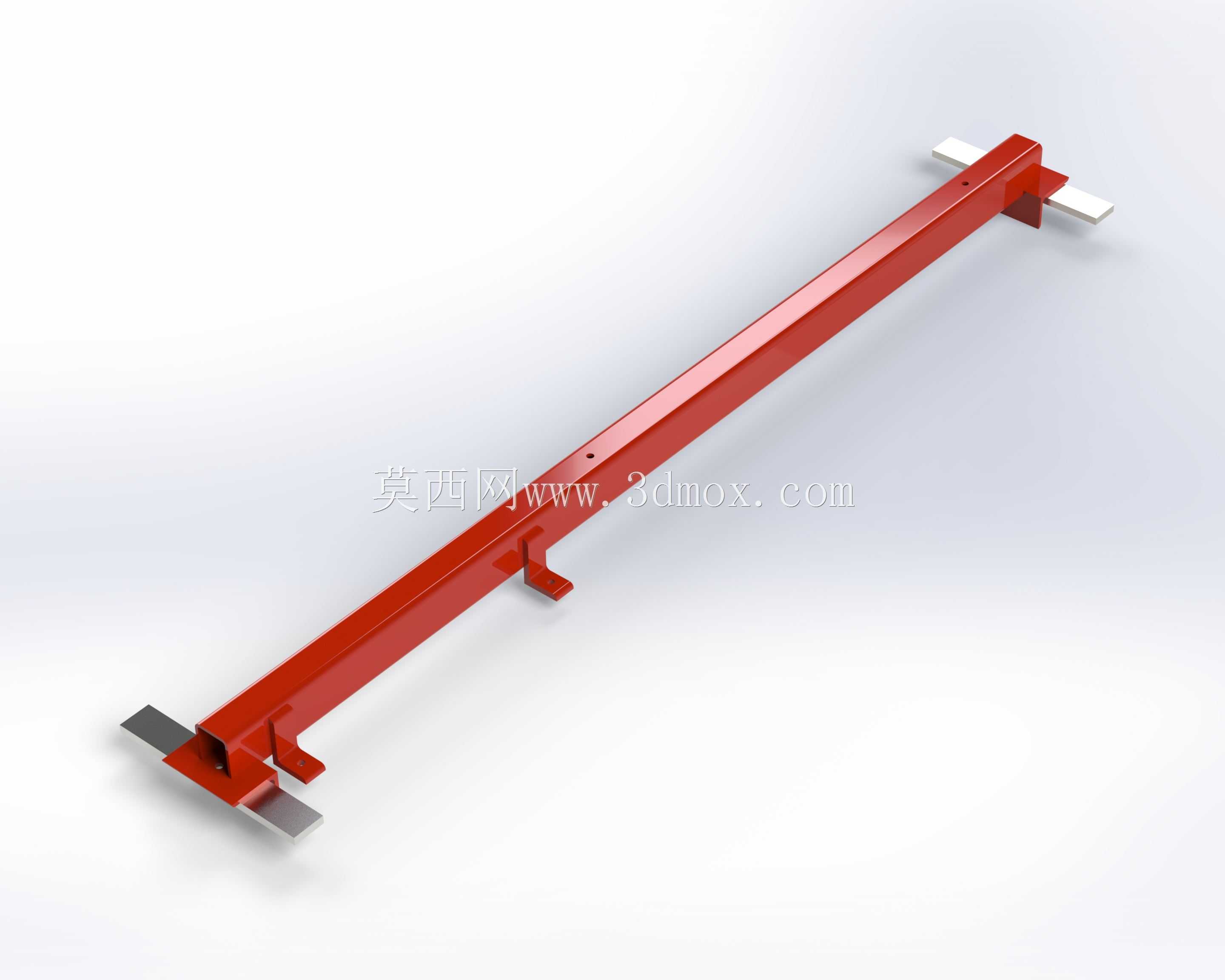

　　同时按照实际静载荷的2倍预留安全余量，即使车辆通过道岔、曲线段产生瞬时冲击载荷，结构也不会出现永久变形。横梁主体采用ASTM A36也就是S275结构钢加工，所有连接焊缝均按照轨道交通焊接标准执行满焊，焊后进行去应力处理，避免长期交变载荷下焊缝出现疲劳开裂。考虑到不同项目的物料选型差异，设计时预留了管材替代方案，原设计的横梁型材可替换为120×80×0.63规格的矩形管，安装接口尺寸完全一致，不需要额外调整底架的预埋点位，能够适配不同供应链的物料采购需求。除了基础版本的横梁结构，还同步设计了优化版本的横梁v2结构，可与车体上既有的箍筋安装件直接适配，不需要在车体底架上额外焊接新的安装座，能够大幅降低老车型改造时的施工工作量，

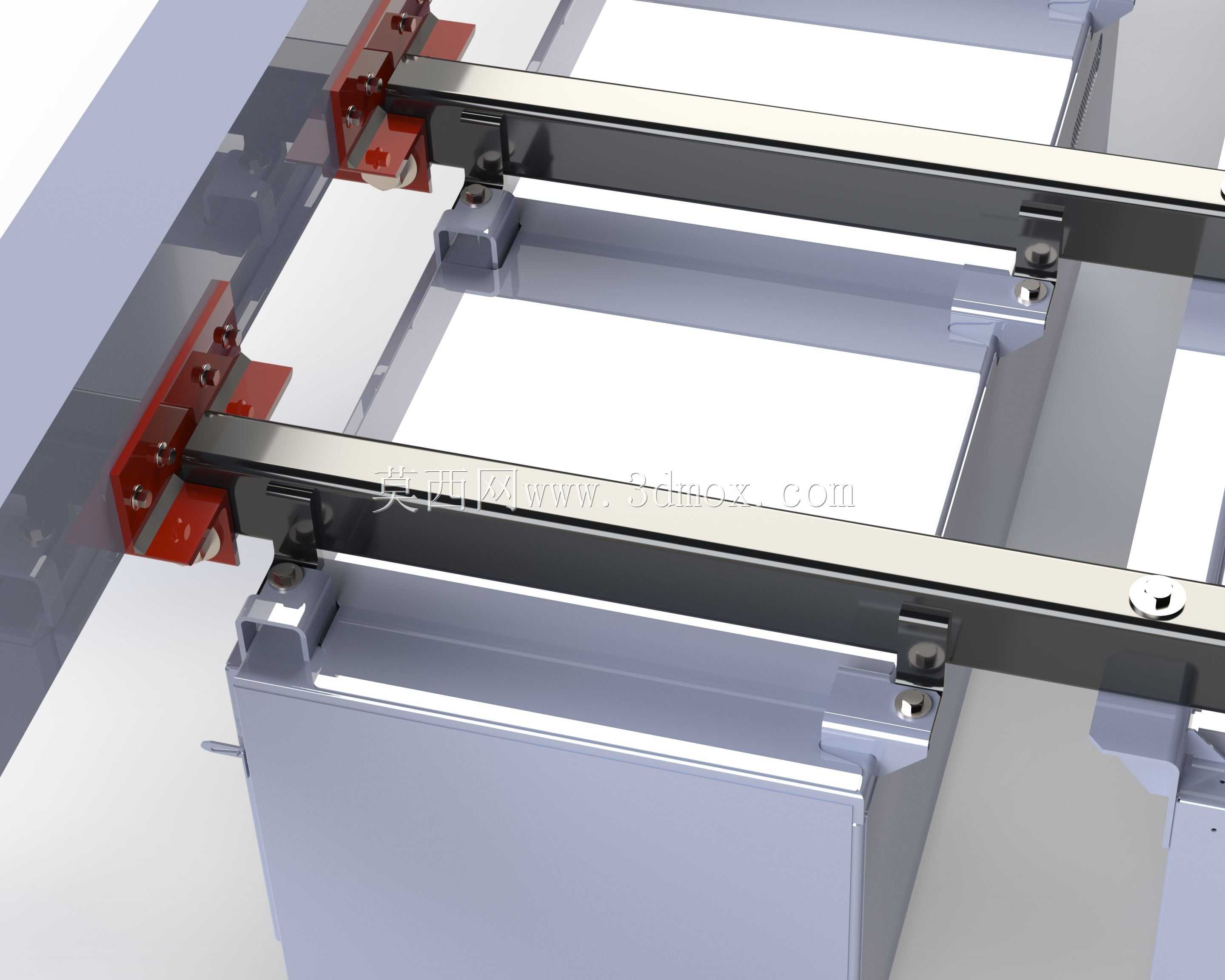

　　缩短改造周期。支架上的设备安装点位按照变流器与蓄电池的底部安装孔位精准匹配，每个安装点都设置了防滑定位结构，设备吊装到位后不需要反复调整孔位，能够提升车间总装时的作业效率。纵向管道区域的隔振支架采用分体式设计，维护时可以单独拆卸对应位置的隔振元件，不需要将整道横梁拆下，降低后期运维的工作量。整个支架结构的安装边界完全贴合地铁车体底架下部的设备限界要求，不会超出车辆限界范围，也不会与相邻的制动管路、线槽等其他车载部件产生干涉，所有棱角位置都做了倒角处理，避免安装维护过程中划伤作业人员或者损坏相邻部件的线缆、管路。
