瑞德特款给排水用虹吸管管件三维设计

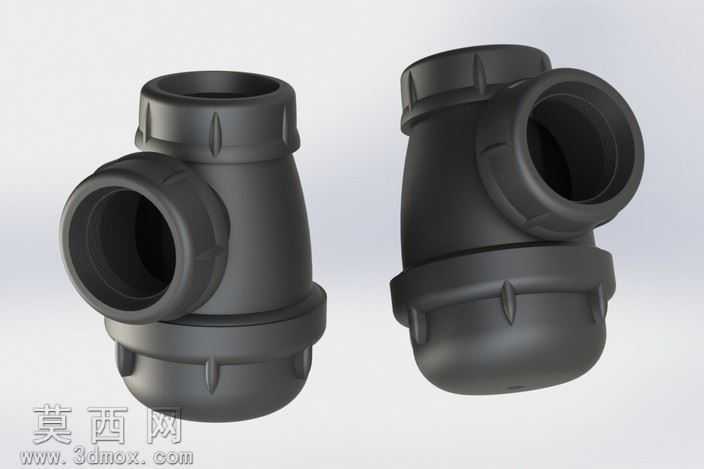

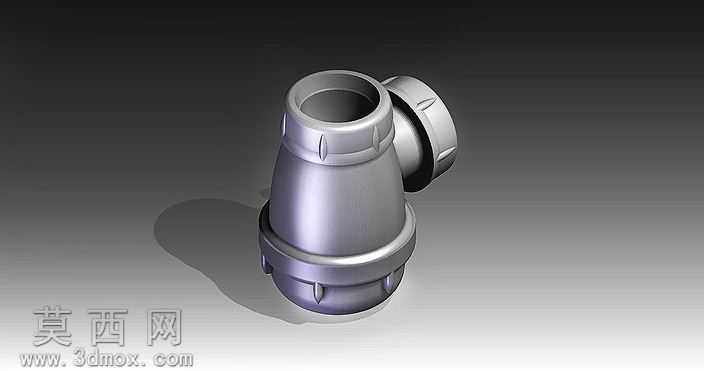

本作品为给排水管路系统专用的虹吸管类管件三维模型，建模过程严格遵循工业管件的实际生产尺寸规范，以SolidWorks为核心建模工具，结合Solid Edge完成结构细节的校验优化，全程采用参数化建模逻辑，所有结构尺寸均可根据实际工程需求进行快速调整适配。建模阶段首先通过草图绘制勾勒管件的主体轮廓，精准定位进水端、出水端以及侧部检查口的相对位置，其中主体腔体采用变径曲面过渡设计，避免管路内部出现流体滞留死角，保障虹吸排水过程的流畅性；进水端与出水端均设计有标准的快接锁紧结构，包含多道环形密封槽与外置锁紧卡扣位，可直接匹配同规格的工程塑料管道，无需额外加工转接结构；侧部检查口采用螺纹旋盖式密封设计，建模时还原了旋盖表面的防滑凸棱、螺纹配合间隙以及密封胶圈的安装槽位，确保结构符合实际拆装维护的使用需求。材质渲染阶段，针对工程PVC管件的材质特性，调整材质的漫反射、粗糙度与高光参数，还原硬质聚氯乙烯材质特有的半哑光银灰色质感，同时为锁紧结构、检查口旋盖等活动部件添加细微的装配间隙表现，搭配柔和的影棚式布光方案，通过主光勾勒管件主体轮廓，辅光消除结构暗部的死黑区域，添加柔和的地面接触阴影，让模型呈现出接近实物产品的展示效果。结构设计上充分考虑虹吸管的实际功能需求，内部腔体采用顺滑的弧面过渡，无尖锐棱角与突兀的截面变化，可有效降低流体通过时的阻力，提升虹吸排水的效率；外部加强筋的位置与尺寸经过力学合理性校验，既能够提升管件整体的结构强度，抵御管路内部的水压冲击，又不会造成不必要的材料浪费，完全符合民用给排水系统、小型工业输水系统中虹吸管件的实际使用标准，可直接用于产品设计展示、管路装配模拟、工程方案演示等多个场景。
