GTV-D-90石油梯用阻尼支撑构件设计

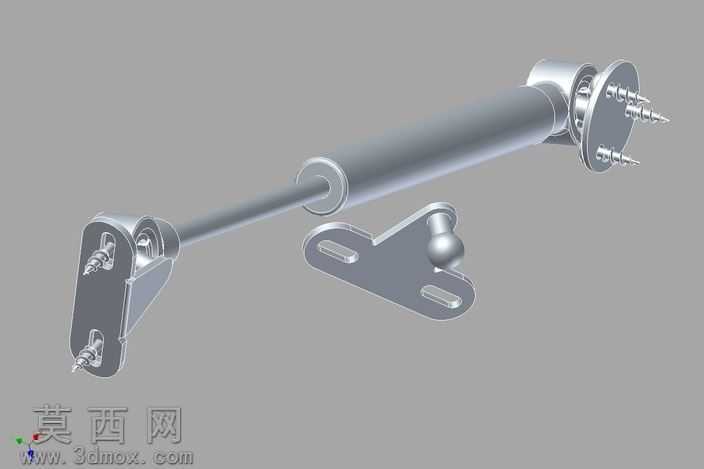

本作品为面向石油梯场景设计的伸缩式阻尼支撑构件，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配逻辑，对各部件的配合公差、运动行程进行了精准约束。整体模型以金属哑光银灰材质为基础渲染基调，通过调整材质粗糙度、金属度参数还原工业金属构件的真实质感，渲染阶段采用三点布光方案，主光源模拟工业车间顶光效果，辅光源补充构件暗部细节，轮廓光勾勒构件边缘形态，避免金属材质出现过曝或死黑问题，清晰呈现各部件的结构特征。构件主体采用同轴套筒式伸缩结构，外筒与内杆之间设置滑动配合面，保证伸缩动作顺滑无卡滞，两端分别设计带安装孔的铰接固定座，其中一端固定座集成球头铰接结构，可适配安装面的角度偏差，降低现场安装的对位难度；独立配套的L型安装支架设置两个长圆形安装孔，可灵活调整安装位置，适配不同规格的石油梯安装基面。设计过程中优先考虑石油作业场景的使用需求，所有外露棱边均做圆角钝化处理，避免尖锐边角造成作业磕碰损伤，各连接部位的紧固件位置做沉孔设计，保证螺栓安装后表面平整无凸起。建模阶段对伸缩行程做了参数化关联，可根据实际安装需求快速调整内杆伸出长度，适配不同的支撑高度要求；铰接部位的转动副设置合理的转动角度限制，避免超程转动造成结构损坏。模型完成后对各部件进行了干涉检查，确认伸缩、转动全行程内无部件碰撞问题，同时对关键受力部位做了结构加强设计，在固定座与筒体连接位置增设过渡圆角，降低应力集中风险，提升构件的承载能力与使用寿命。整体结构简洁紧凑，无冗余设计，所有部件均具备可加工性，可直接用于后续的工程出图与实物打样验证，适配石油梯的翻盖支撑、位置固定等使用需求，能够在油气作业环境下提供稳定的支撑阻尼效果，减少部件开合过程中的冲击损耗。
