旅行箱包配套U型提手结构设计

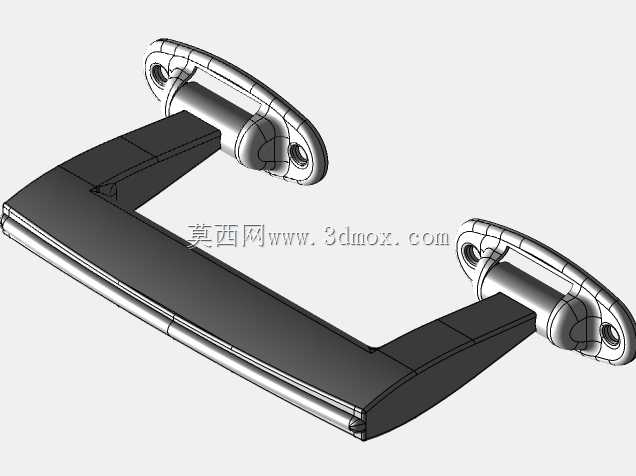

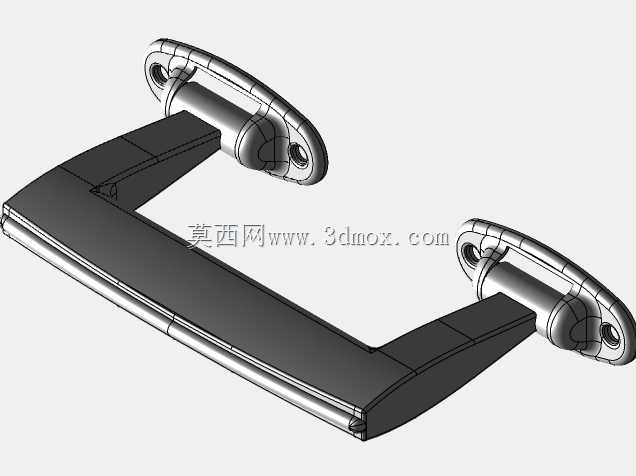

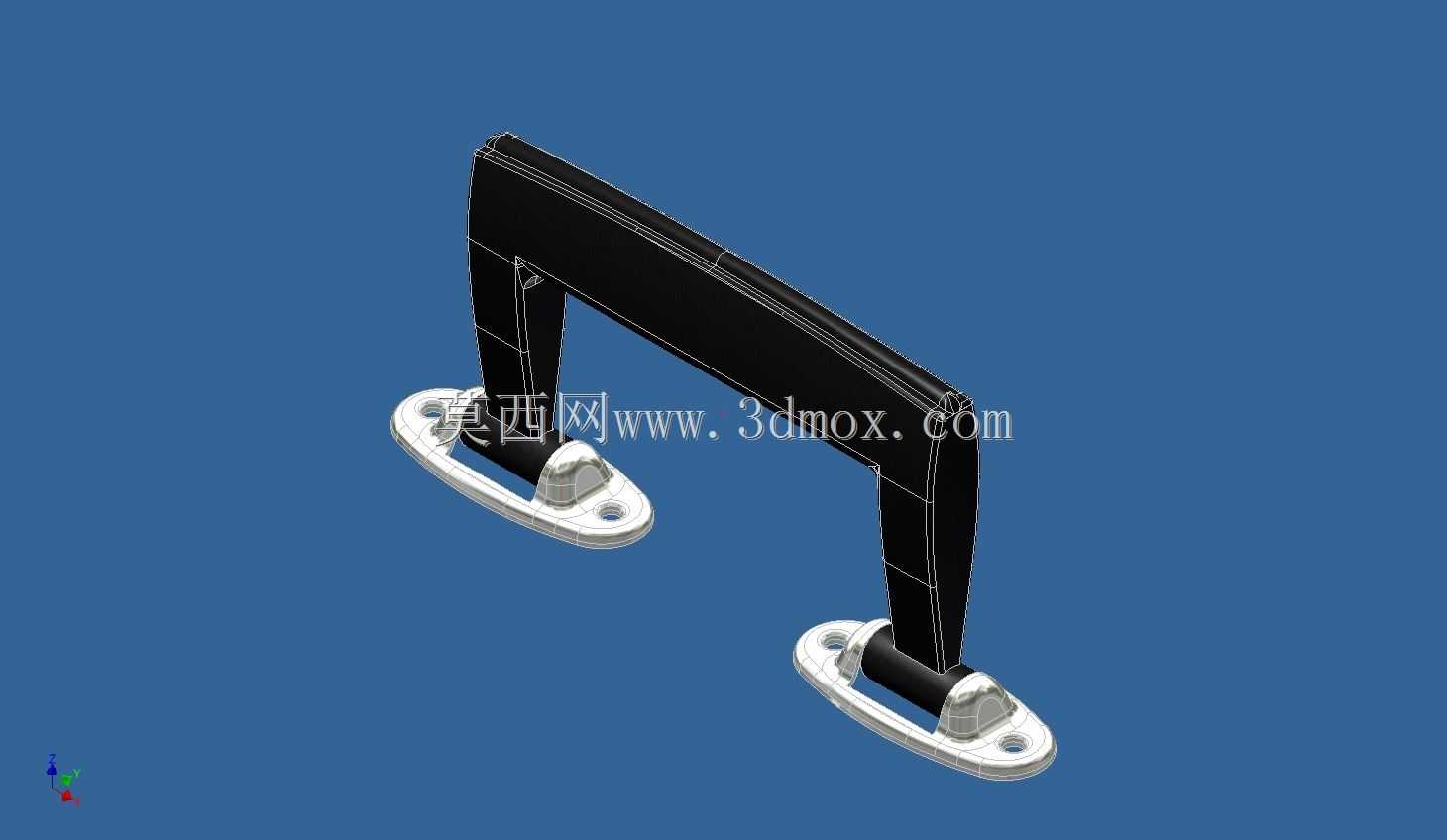

　　日常出行场景中，硬质旅行箱、设备防护箱、便携仪器储运箱的提手是直接影响使用体验的核心接触部件，这款U型结构提手的设计完全围绕高频提拉、长期承重的实际使用需求展开，没有多余的装饰性结构，所有造型都服务于功能落地。从安装边界来看，两个对称的安装底座采用椭圆沉孔设计，安装面完全贴合箱体硬质外壳的曲面弧度，沉孔结构可以让固定螺丝的头部完全埋入底座内部，既不会出现螺丝凸起刮蹭衣物或其他行李的问题，也能避免螺丝长期外露出现锈蚀松动的情况，底座的固定孔距适配市面上主流20寸到28寸硬质旅行箱、中型设备防护箱的上部安装位，不需要额外对箱体进行打孔改造就能直接替换安装。提手的握持部分采用弧形收边设计，截面做了圆角过渡处理，

　　完全贴合人手握持时的掌面弧度，即便是装满物品的箱体总重量达到二十公斤以上，提拉过程中也不会出现硌手的情况，握持段的表面做了细微的防滑纹理处理，手上有汗或者佩戴薄手套提拉时也不会出现打滑脱手的问题。连接握持段和安装底座的两个支臂做了内藏式的转轴结构，提手在不使用的时候可以自然放倒贴合在箱体表面，不会因为凸起过高在托运堆叠过程中被外力磕碰断裂，提拉受力时转轴位置会自动锁止到垂直受力角度，不会出现左右晃动摇摆的情况，力的传递路径完全顺着支臂的轴向传递到安装底座，不会在转轴位置产生额外的弯折应力。整个结构的受力校核完全按照日常使用的极端场景设置，比如单手提拉时的瞬时冲击力、箱体倾斜提拉时的偏载受力、低温环境下材料脆性提升后的抗冲击性能，

　　都在结构设计阶段做了对应的壁厚调整，支臂和握持段的连接位置做了渐变加厚处理，避免应力集中导致的断裂问题，底座和箱体接触的位置预留了软质缓冲垫的安装槽，安装后可以填充底座和箱体之间的微小间隙，避免提拉过程中底座和箱体硬接触产生异响，也能分散底座对箱体表面的压力，防止长期使用后箱体外壳被底座压出凹痕。这类提手除了用在旅行箱包上，也可以适配在小型便携工具箱、检测仪器储运箱、户外便携设备箱的上部作为提拉结构，安装时只需要保证两个安装底座的同轴度误差在允许范围内，就能保证提手翻转顺畅，不会出现卡滞的情况。
