杠杆式拖把挤水装置结构设计

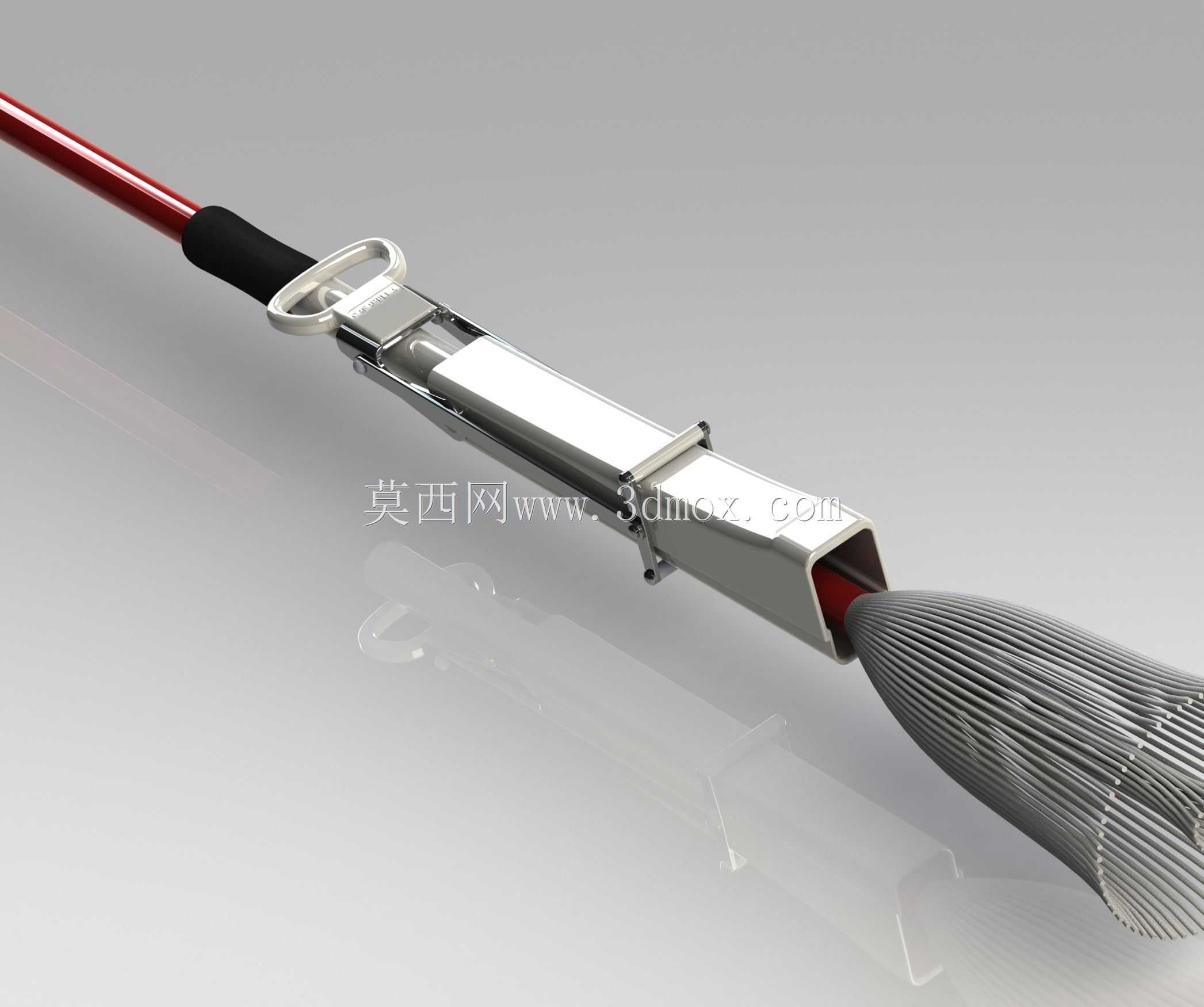

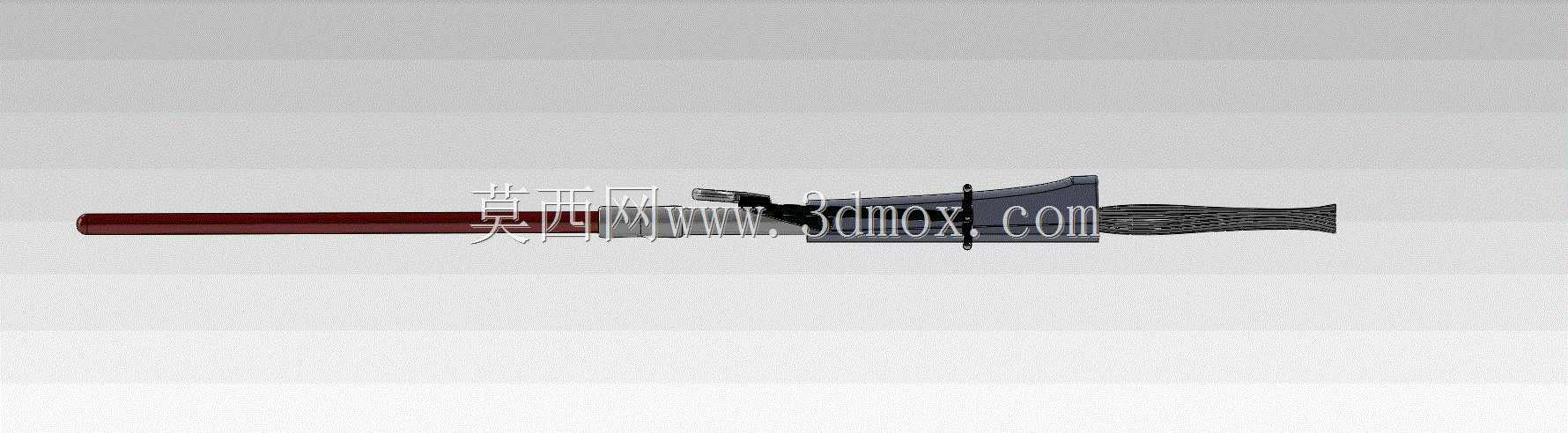

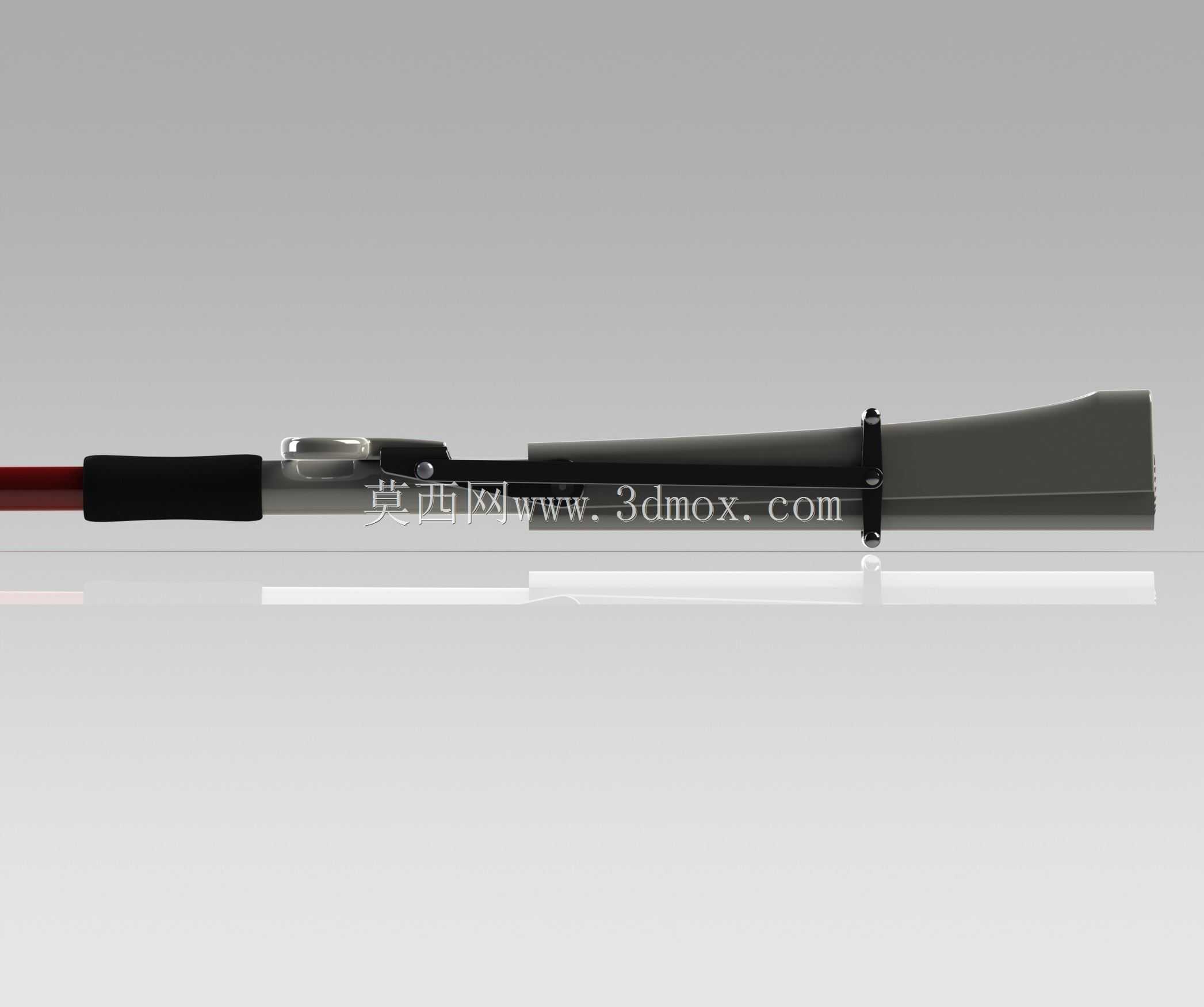

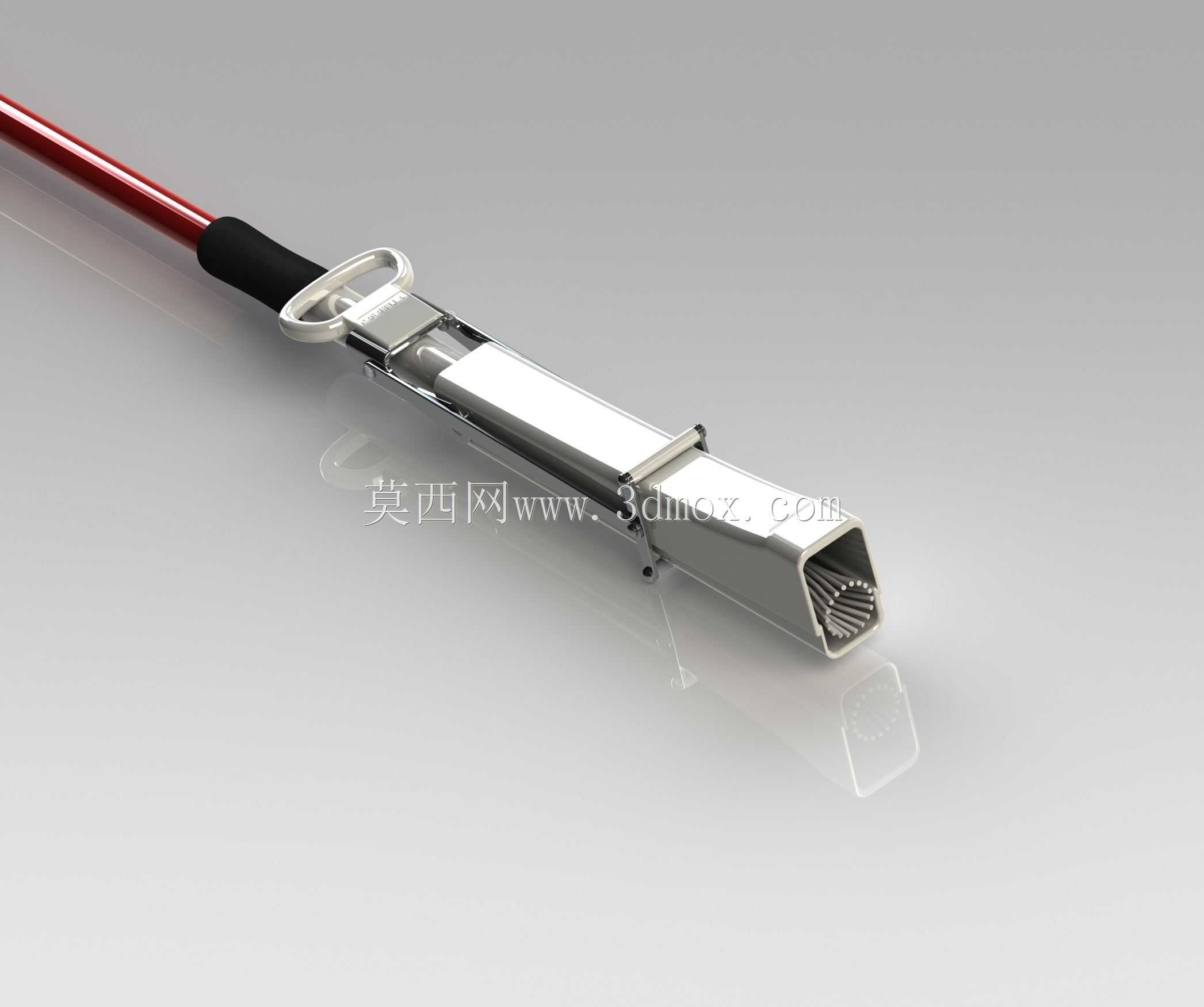

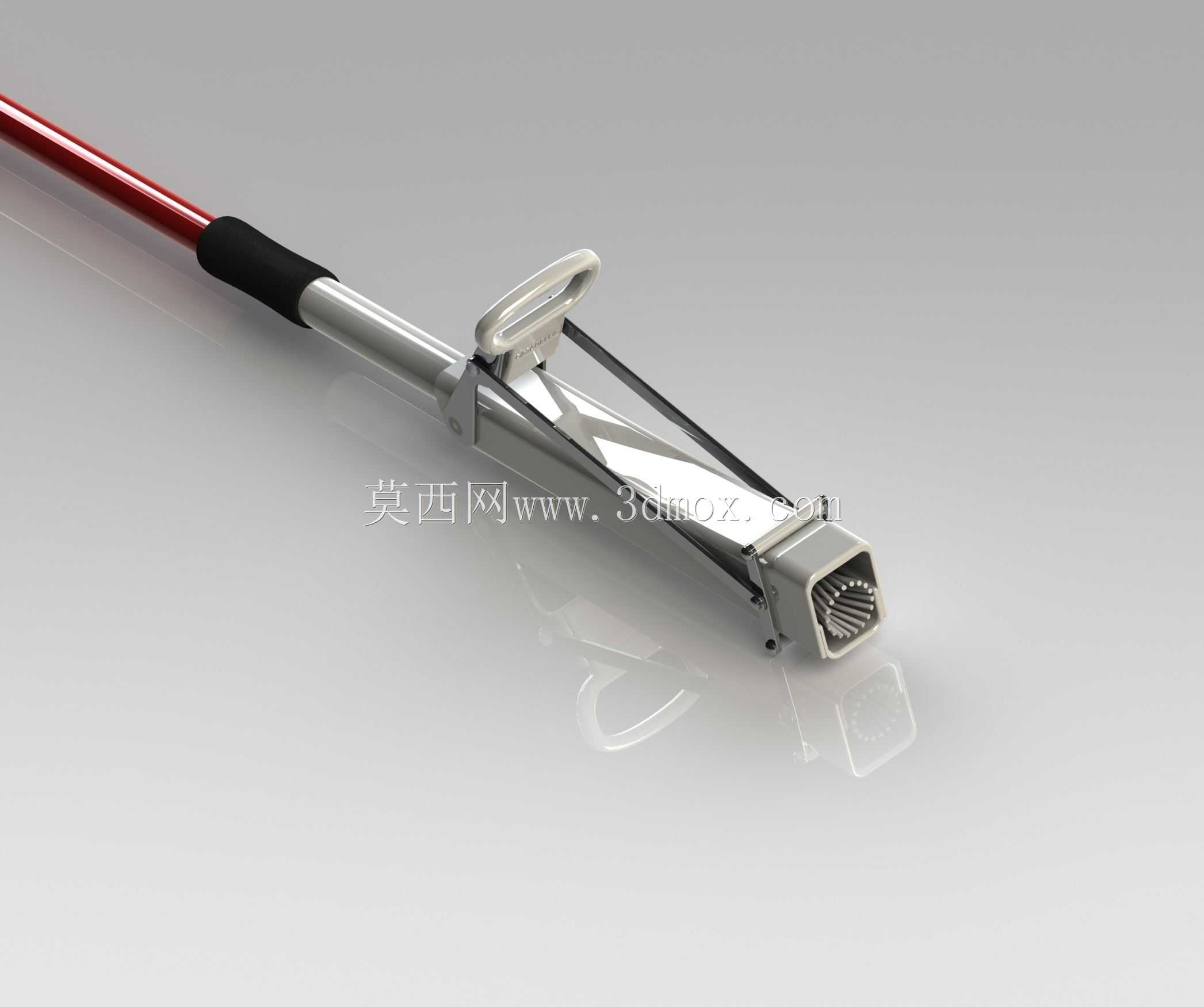

　　这款手动挤水装置主要适配日常清洁场景下的棉条状拖把使用，解决传统拖把拧水费力、脏手的痛点，在家庭保洁、商用物业清洁、公共区域日常运维等场景都能适配，不需要额外供电或者外接气源，纯机械结构就能完成挤水动作，使用门槛极低。从结构设计逻辑来看，整套装置分为握持解锁段、滑动外壳段、杠杆挤压段三个核心部分，解锁把手设置在靠近握持端的位置，只需要扭转四分之一圈就能完成锁止状态的切换，解锁后外壳可沿拖把杆轴向滑动，滑动行程刚好覆盖拖把头的棉条固定区域，滑动到位后扳动杠杆手柄，就能通过内部的连杆机构带动挤压件对棉条施加径向挤压力，把棉条缝隙里积存的水分挤干，挤水完成后反向扭转把手就能锁止外壳位置，不会在拖地过程中出现滑动移位的问题。

　　设计时充分考虑了手持操作的人机工程边界，握持段的直径设置在32mm，符合成年人手掌抓握的舒适尺寸，杠杆的力臂比设置为1:5，只需要施加不到20N的握力就能在挤压面产生足够的挤压力，即使是手部力量较小的使用者也能轻松操作。整套装置的安装不需要额外改动原有拖把杆的结构，适配直径22-25mm的常规金属或木质拖把杆，通过端部的锁紧环就能完成固定，整体外露长度控制在280mm，不会因为加装挤水装置导致拖把整体长度过长，影响日常拖地时的操作灵活性。滑动外壳和挤压件之间设置了导向滑槽，滑动过程中不会出现卡滞或者偏斜，挤压面做了圆弧过渡处理，不会在挤水过程中刮伤拖把头的棉条，延长拖把头的使用寿命。所有活动连接位置都做了间隙配合设计，

　　即使长期接触水渍也不会因为锈蚀出现卡滞，外壳采用耐水的工程塑料材质，整体重量控制在180g左右，加装后不会明显增加拖把的整体重量，长时间握持清洁也不会产生明显的负重感。杠杆的转动位置设置了限位结构，扳动到最大挤水位置时会自动限位，不需要使用者额外控制扳动角度，操作逻辑简单，不需要专门的使用说明就能快速上手。
