仿木纹手持汽化器结构设计方案

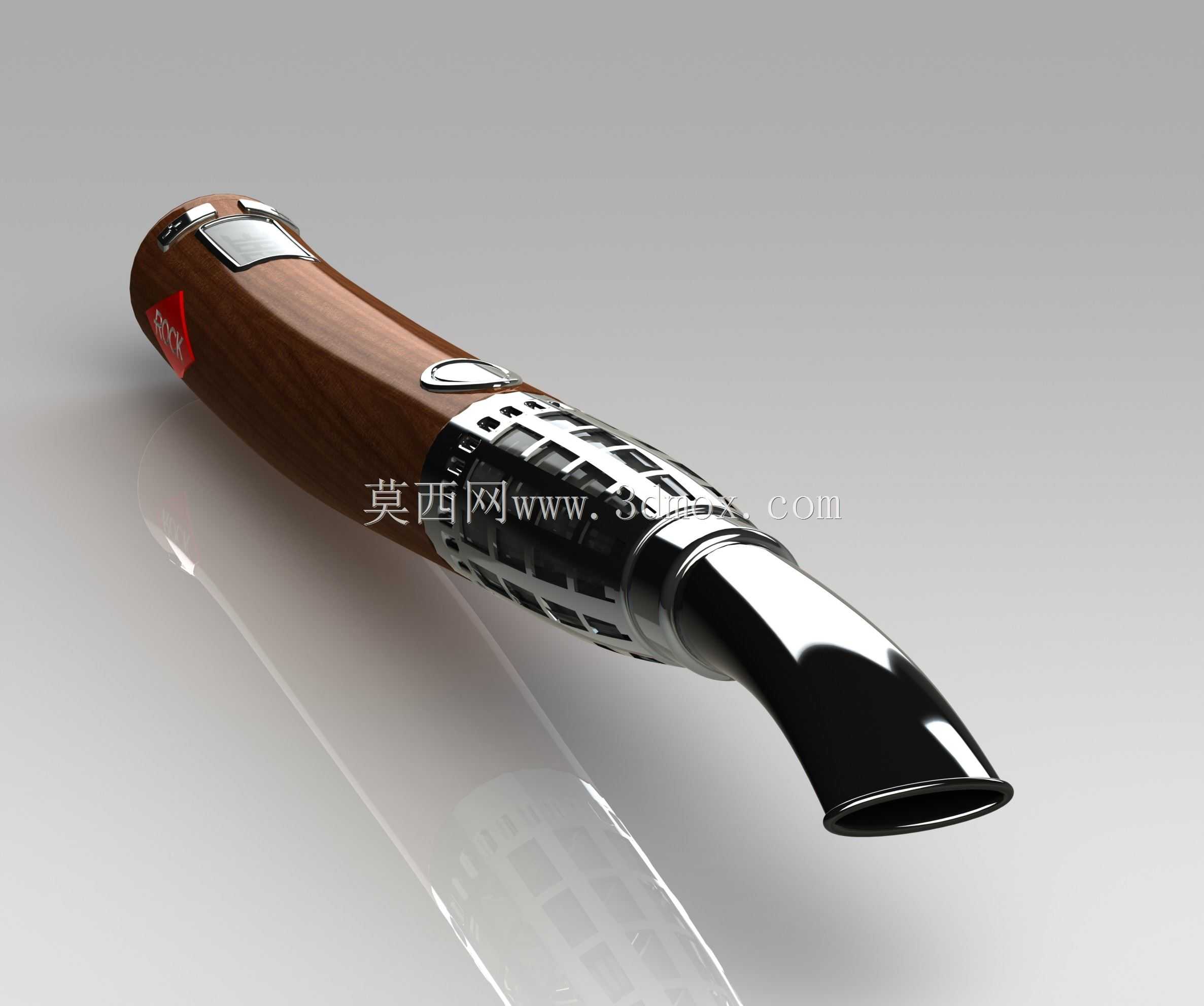

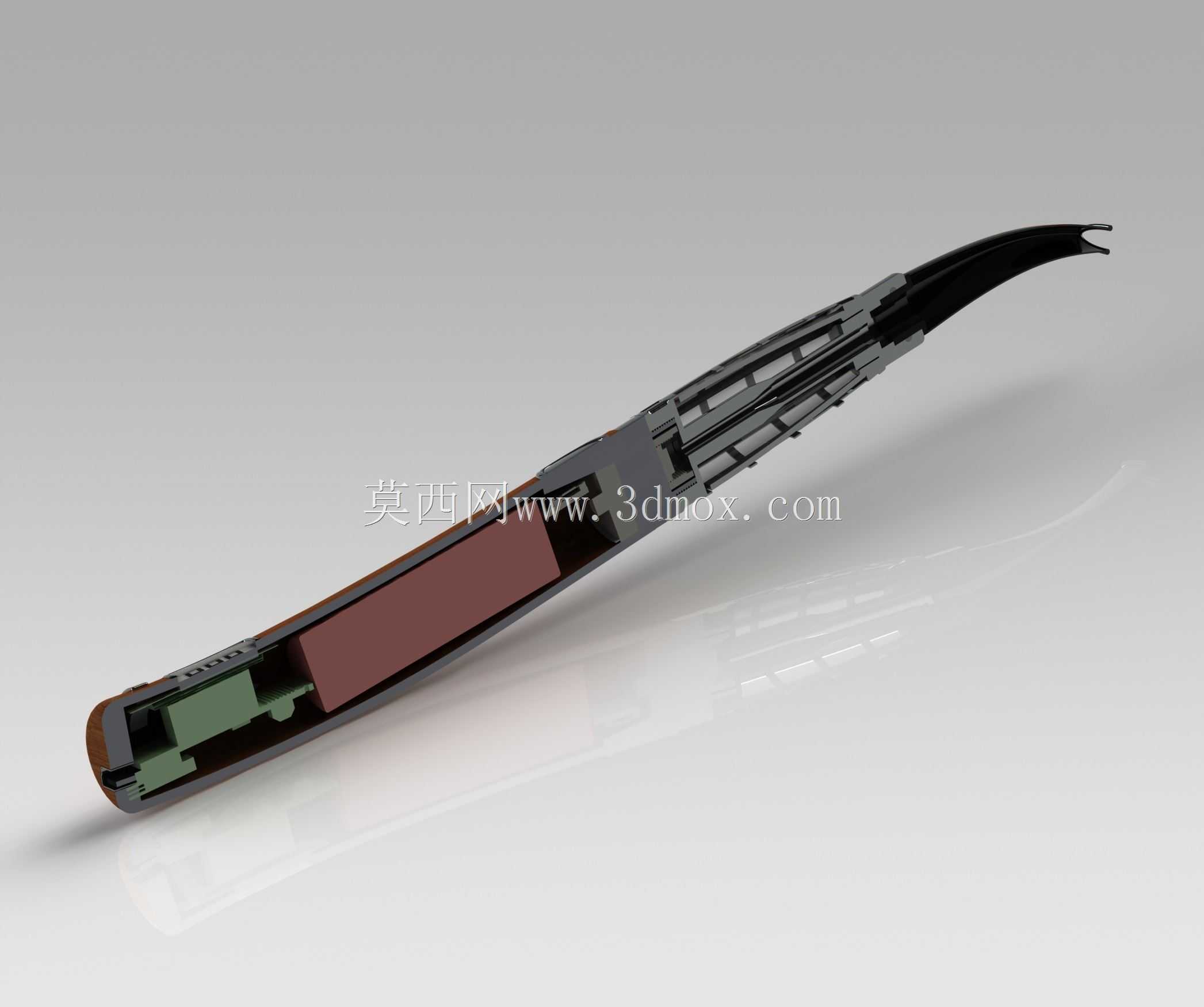

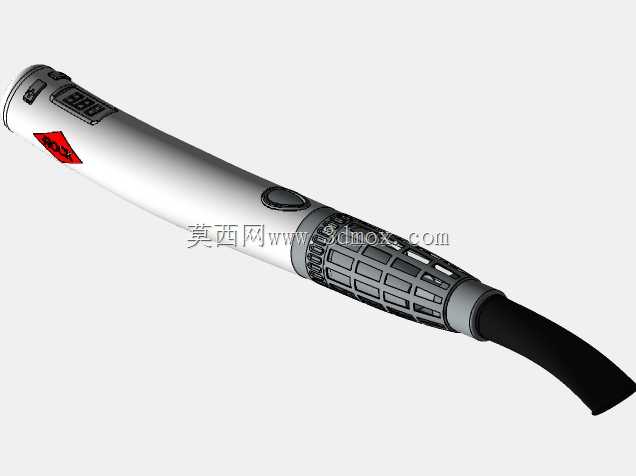

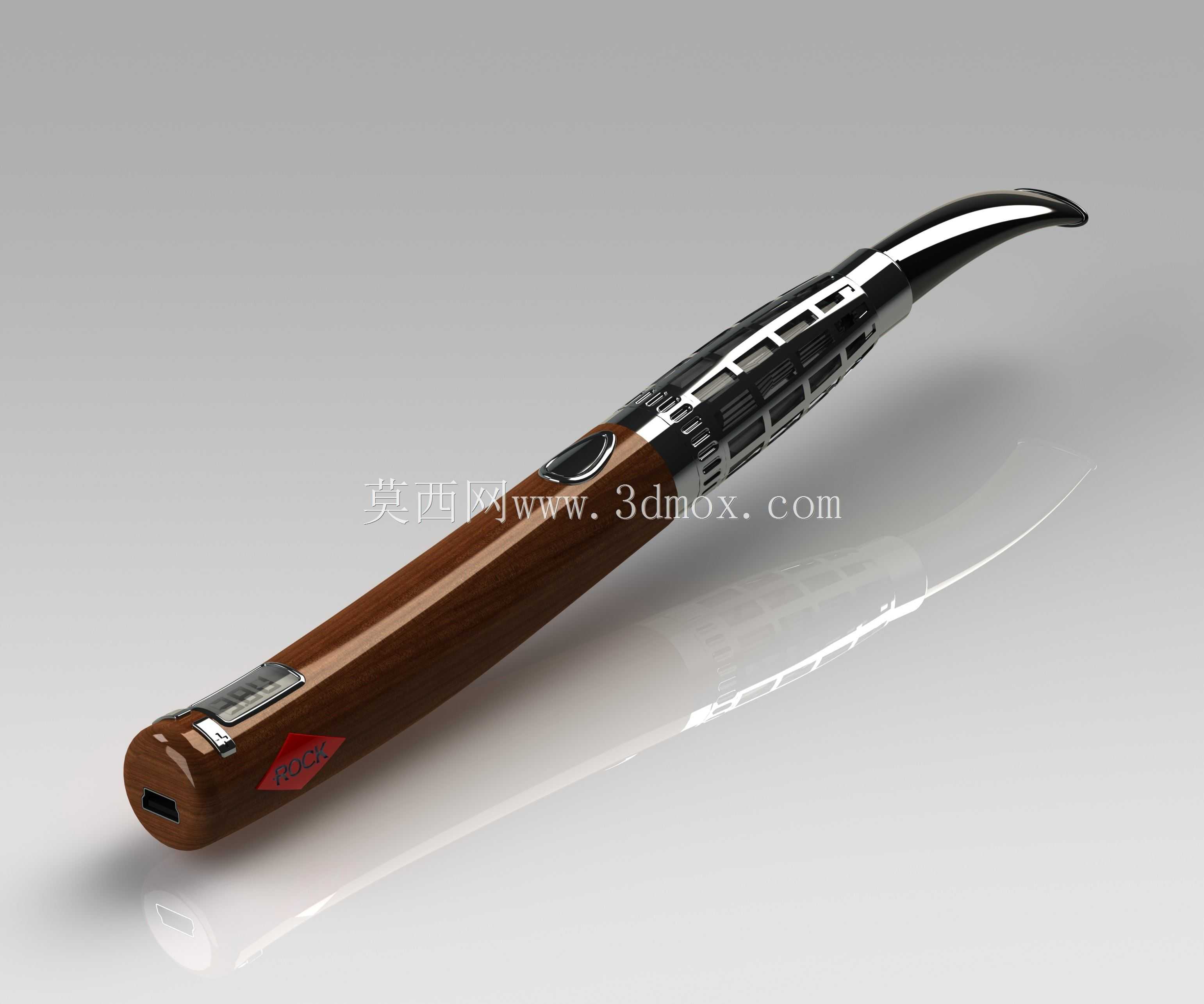

　　这款手持汽化器的结构设计，核心围绕日常便携使用场景展开，区别于早期弯曲款的雾化仓结构，本次设计优先考量量产可制造性，将核心雾化组件调整为标准通用的clearomizer仓体结构，大幅降低后续开模、零件采购与装配的综合成本。从实际使用维度出发，设备采用符合人体工学的弯弧笔式造型，握持段采用类木纹的曲面包覆设计，握持时贴合手掌虎口与指腹的自然弧度，长时间持握不会产生硌手的疲劳感，顶端出雾嘴做了收窄弯弧处理，贴合唇部接触角度，使用时无需刻意调整手腕角度即可完成操作。结构布局上，设备从尾端到顶端依次设置充电接口、主控电路仓、雾化仓固定段、出气道，尾端的Micro USB充电接口做了内凹沉台设计，接口边缘做0.5mm的倒角处理，

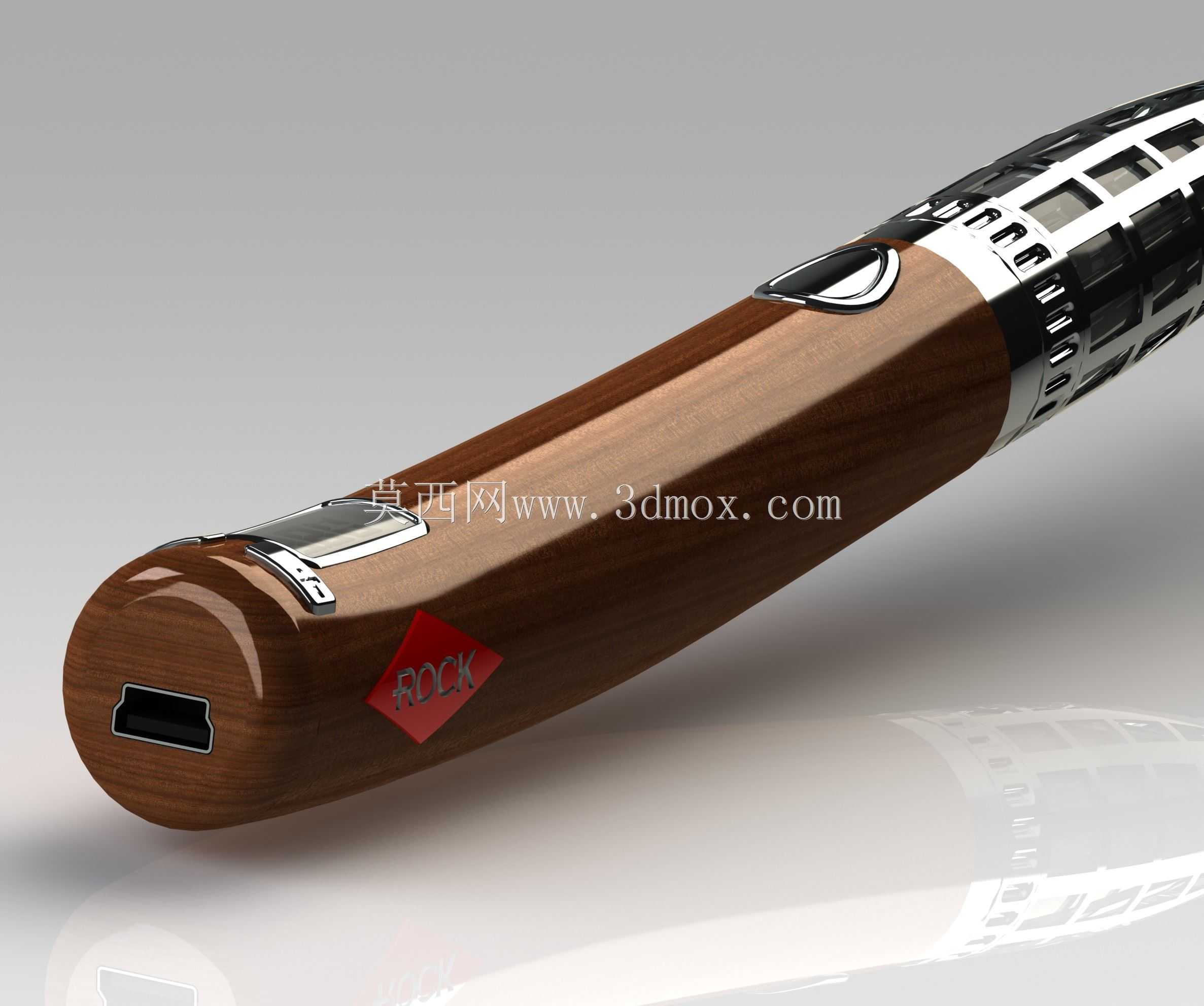

　　避免日常插拔充电线时刮花接口周边外壳，同时接口周边预留1mm的装配间隙，兼容不同规格的充电线头插入，不会出现插头卡滞无法插到底的问题。外壳中段设置了镂空的装饰与散热结合的格栅结构，格栅条宽度1.2mm，相邻格栅间隙0.8mm，既可以通过镂空区域观察内部雾化液剩余存量，也能在设备连续工作时导出主控板与雾化仓产生的积热，避免外壳温度过高影响握持体验。外壳侧面设置了嵌入式的操作按键，按键表面做了内凹的指位标识，按键与外壳的装配间隙控制在0.15mm，既保证按键按压时无松垮晃动感，也不会出现卡键问题，按键的按压行程设定为0.8mm，触发力度控制在1.5N，符合日常按压操作的力度反馈习惯。雾化仓与机身的连接采用标准螺纹旋接结构，

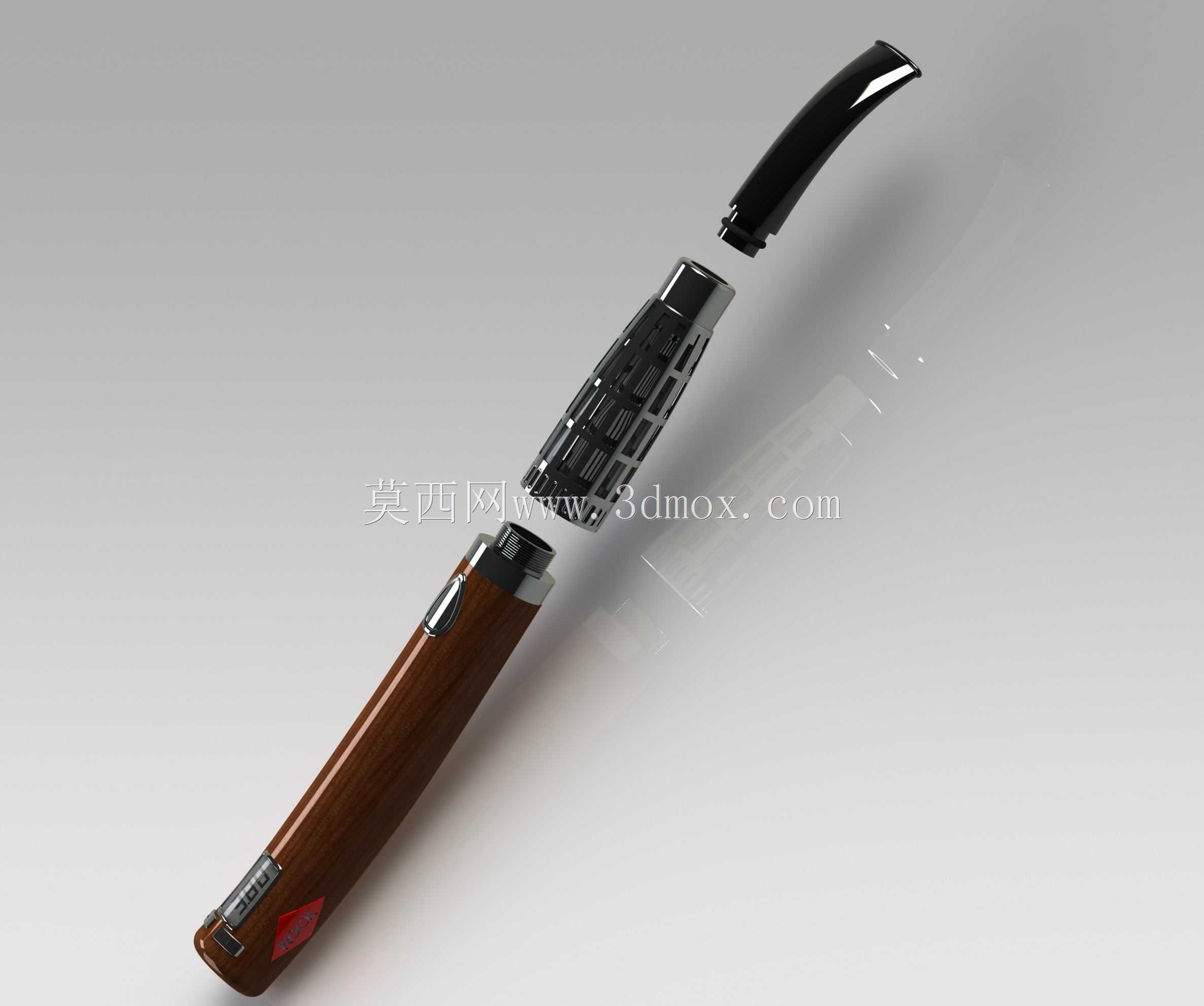

　　螺纹规格选用通用的510接口标准，用户可根据自身需求替换同规格的不同雾化仓组件，无需额外定制转接配件，设备整体直径控制在18mm，总长度168mm，可轻松放入常规牛仔裤口袋、小型随身包袋中，不会占用过多收纳空间。机身表面的品牌标识区域采用下沉式贴片设计，贴片厚度0.3mm，粘贴后与外壳表面齐平，不会出现凸起剐蹭的问题，同时所有外壳拼接处都做了错位止口设计，装配后拼接缝隙小于0.1mm，日常使用中汗液、少量溅水不会渗入机身内部损坏电路元件。设计过程中对所有零件的脱模角度做了统一校核，塑胶件脱模斜度不小于1.5度，外观面不设置明显的分型线位置，尽可能减少后续外观打磨、喷涂的工序量，金属装饰件采用冲压成型工艺，零件厚度0.4mm，装配时采用卡扣加微量点胶的固定方式，既保证连接强度，也避免胶体外溢影响外观质感。
