焊接式航空发动机支撑固定支架结构

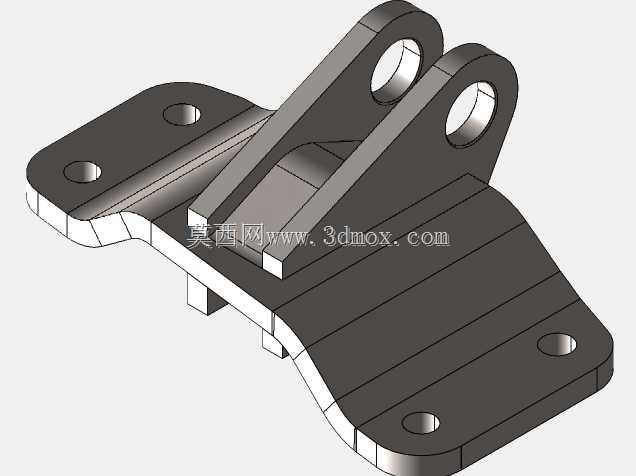

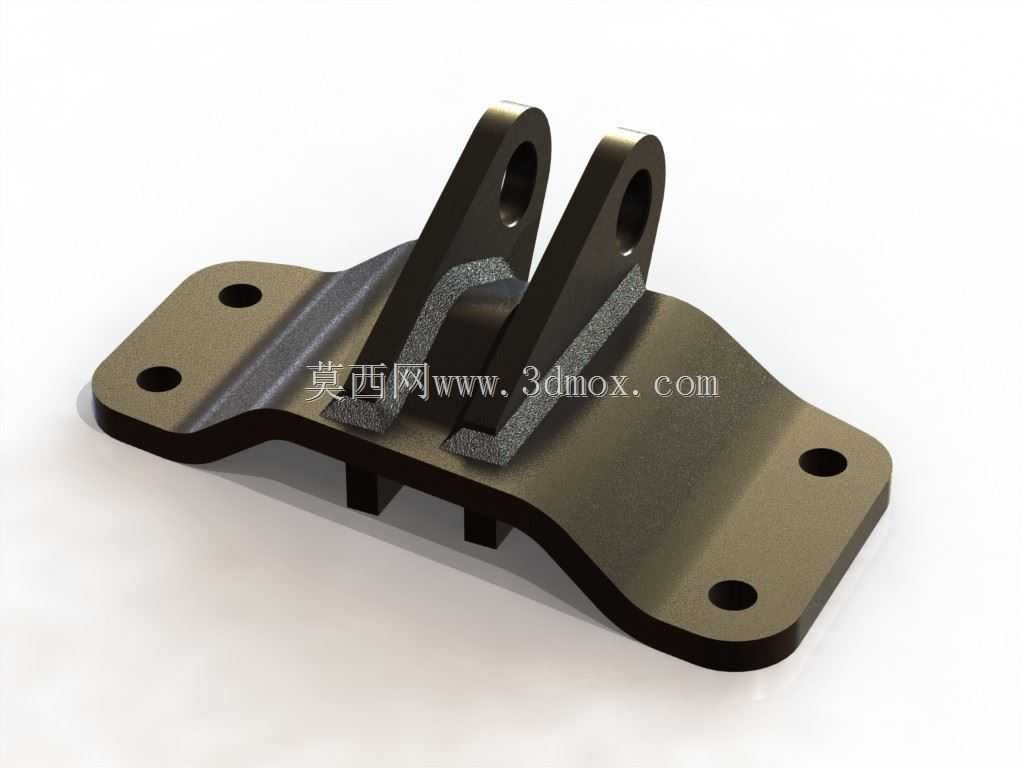

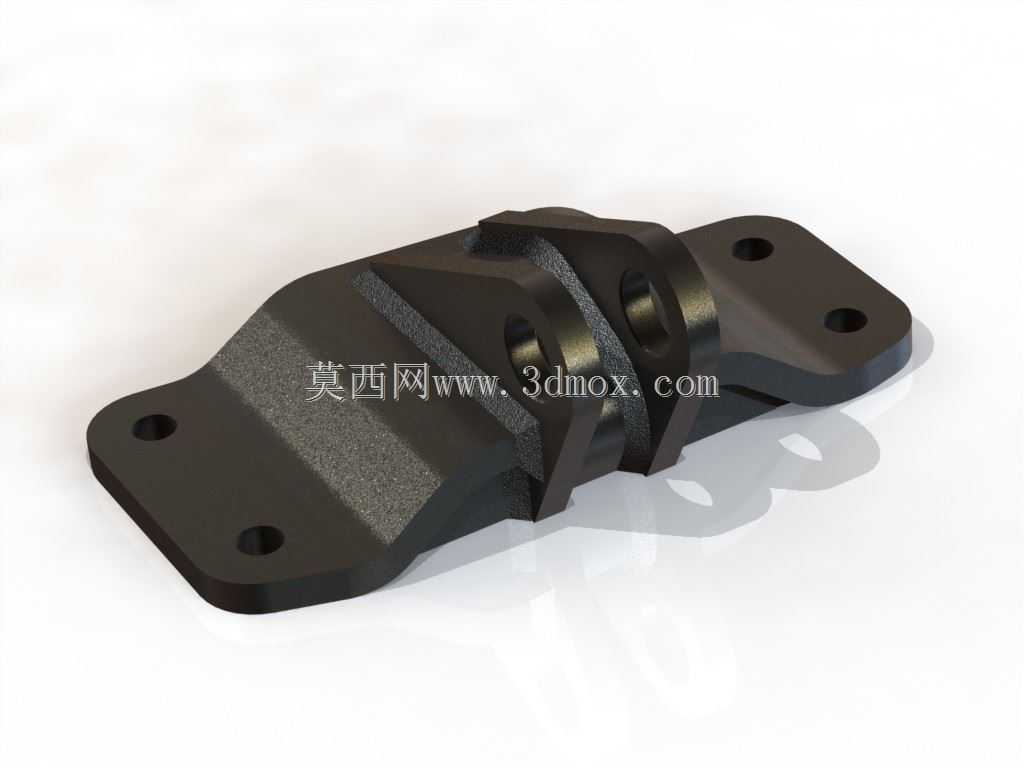

　　在航空动力系统的安装布局中，支撑支架是连接发动机本体与机身安装基面的核心传力部件，需要同时承受发动机工作过程中的静载荷、振动交变载荷以及工况变化带来的冲击载荷，其结构可靠性直接影响动力单元的运行稳定性。这款焊接成型的支架结构，针对传统整体铣削支架加工成本高、材料去除率大的痛点，采用分体焊接的工艺路线实现结构成型，在保证承载能力与安装接口完全匹配原结构的前提下，大幅降低了构件自身重量，减重幅度超过六成，对于航空装备的轻量化设计需求有很高的参考价值。从结构布局来看，支架底部为异形安装底板，底板上开设四个对称分布的安装通孔，孔位尺寸与安装基面的螺栓点位完全匹配，底板边缘做了折弯翻边处理，既提升了底板自身的抗弯刚度，

　　也避免了锐边在装配过程中造成的干涉问题。底板上方对称设置两个带铰接孔的立板，铰接孔的孔径公差、孔位同轴度均按照原支架的安装精度要求设计，用于和发动机侧的安装耳片通过销轴实现铰接连接，保证动力单元在工作过程中允许微小的位移补偿，抵消热胀冷缩与振动带来的装配应力。立板与底板之间设置了加强筋结构，筋板与立板、底板的连接位置采用满焊工艺，焊缝位置做了打磨过渡处理，避免应力集中导致的焊缝疲劳失效。整个支架的所有分体零件均采用常规板材切割成型，不需要复杂的五轴铣削加工，仅通过焊接工装保证各部件的相对位置精度即可完成成型，加工门槛低，生产周期短，适合小批量试制场景下的快速迭代。在安装边界设计上，支架的整体外轮廓尺寸完全适配原安装空间，

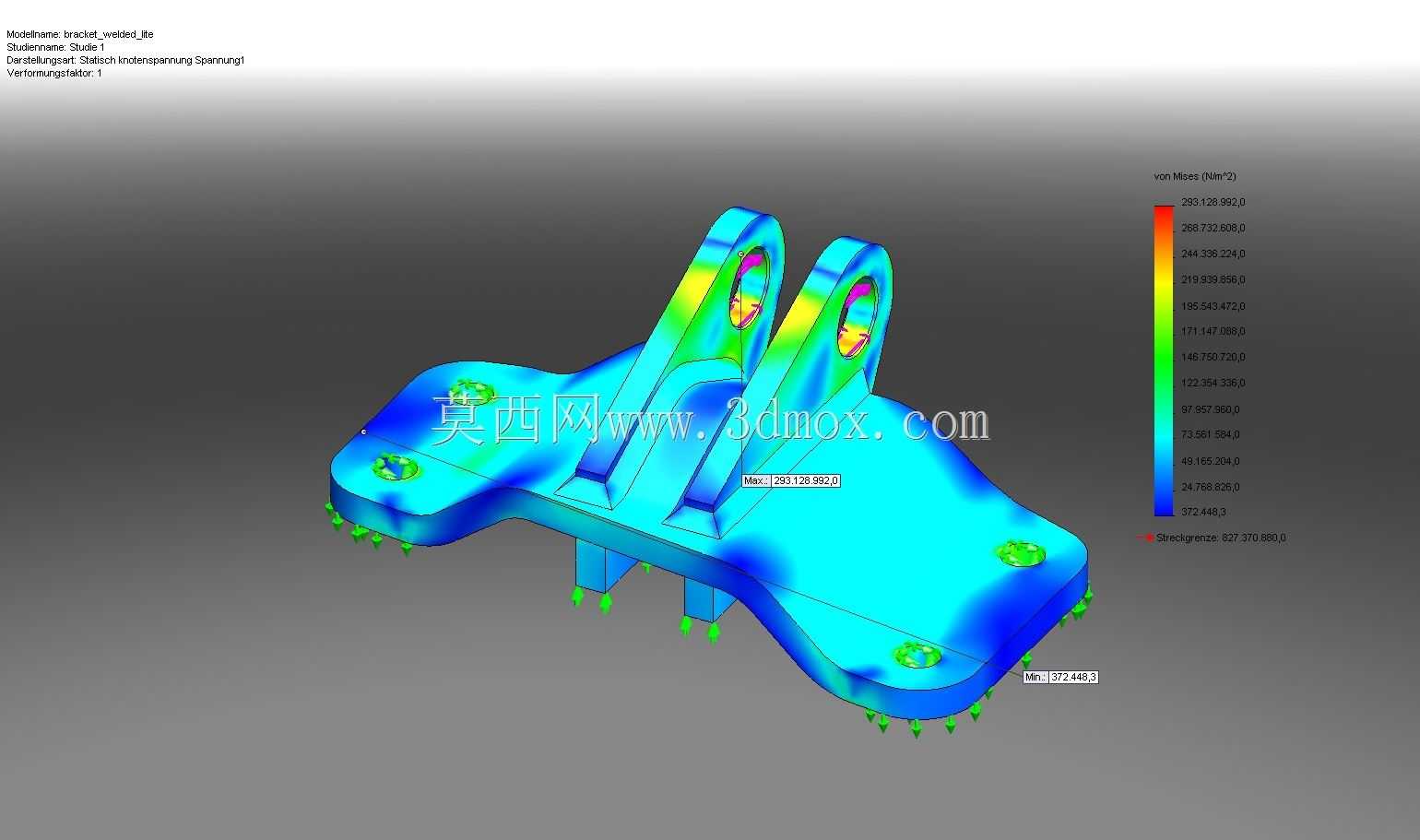

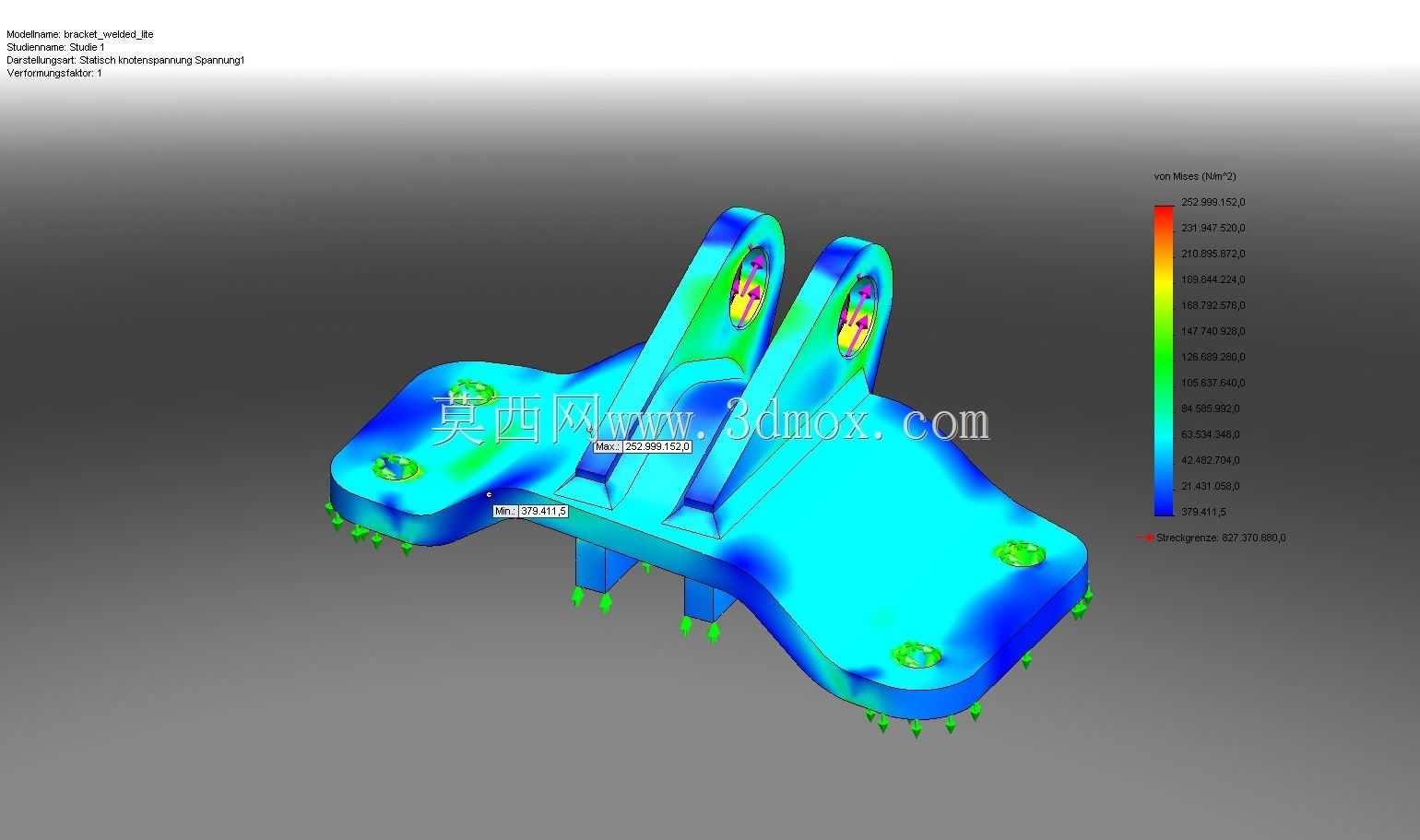

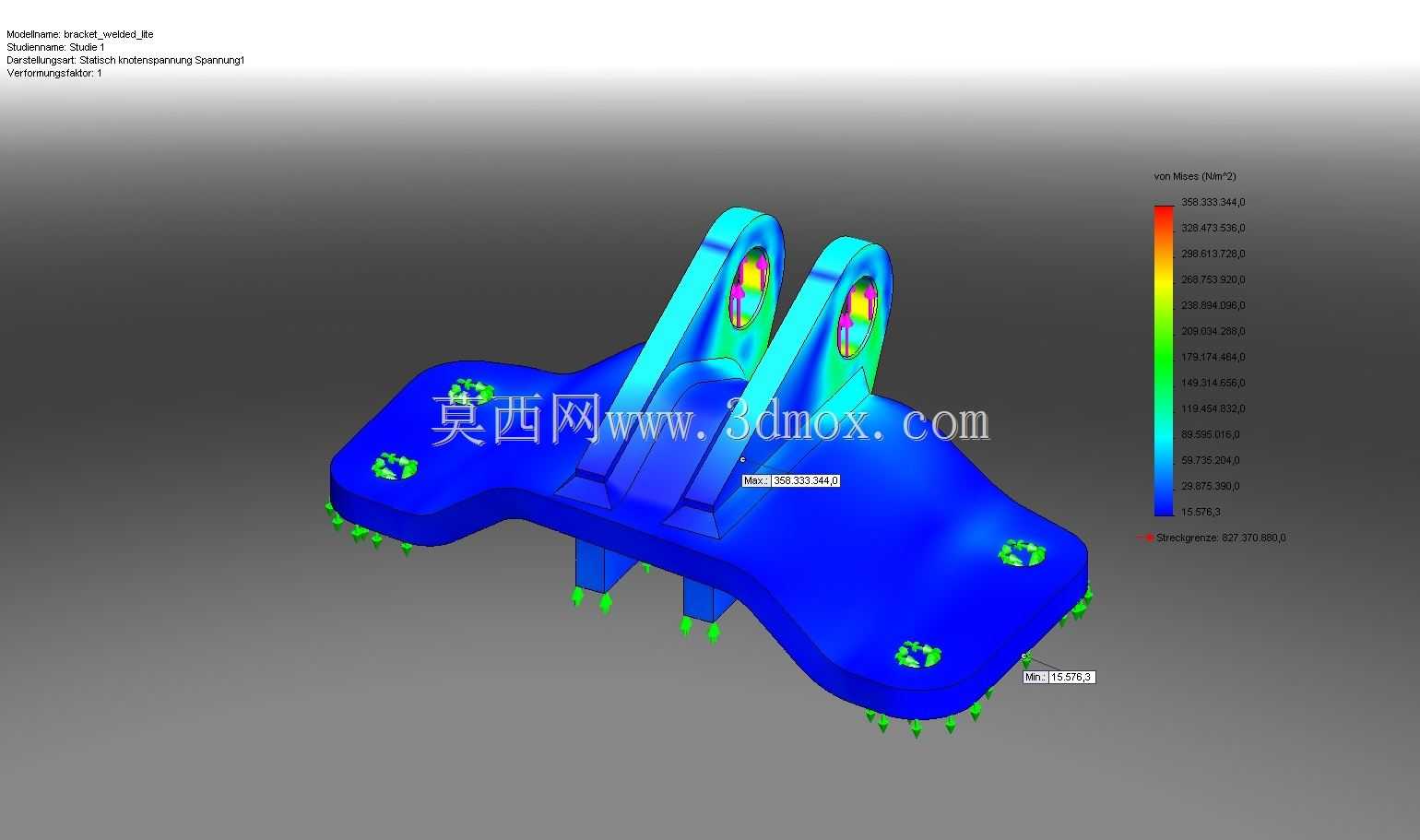

　　不会与周边的管路、线束以及其他机载设备产生干涉，立板的高度、铰接孔的中心高与原支架保持一致，不需要对周边配套结构做任何修改即可实现直接替换。从受力传递路径来看，发动机的载荷通过铰接孔传递到两侧立板，再通过立板与底板之间的焊缝分散到底板整个安装面，最终通过四个安装螺栓均匀传递到机身基面上，传力路径清晰，应力分布均匀，没有明显的应力集中薄弱点。在焊接工艺设计上，各拼接部位的焊缝尺寸根据受力大小做了差异化设计，主承力位置的焊缝焊脚尺寸更大，非承力位置的焊缝适当减小焊脚尺寸以控制焊接变形，焊接完成后可通过时效处理消除焊接残余应力，保证支架长期使用过程中的尺寸稳定性。这种焊接式支架的设计思路，也可以推广到其他重载支撑场景的结构设计中，在满足承载与安装要求的前提下，通过工艺优化实现降本减重的目标。
