轻量化焊接式航空发动机支架结构设计

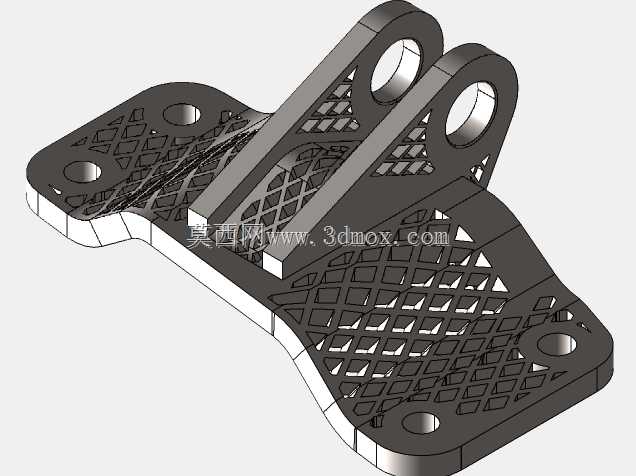

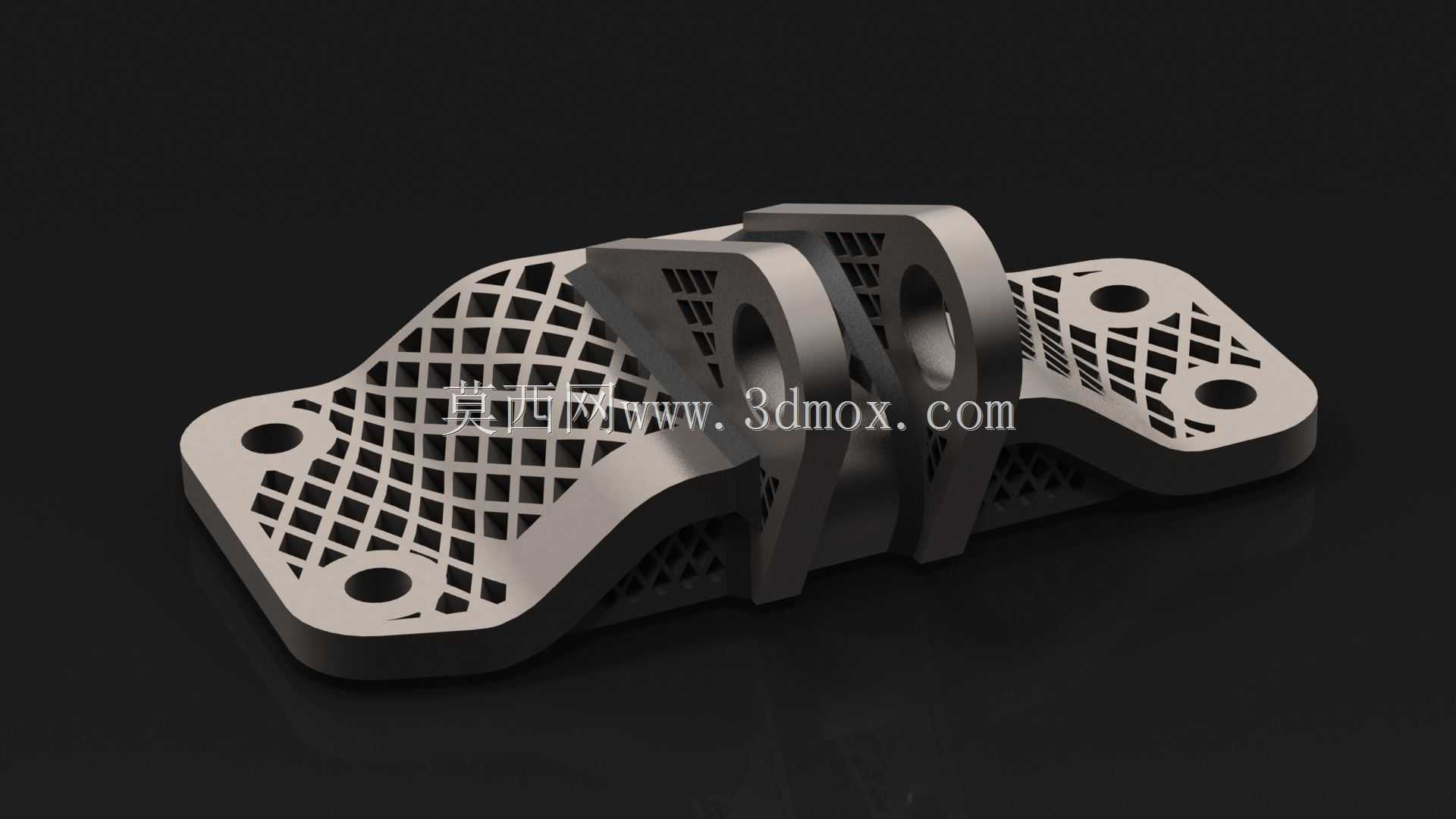

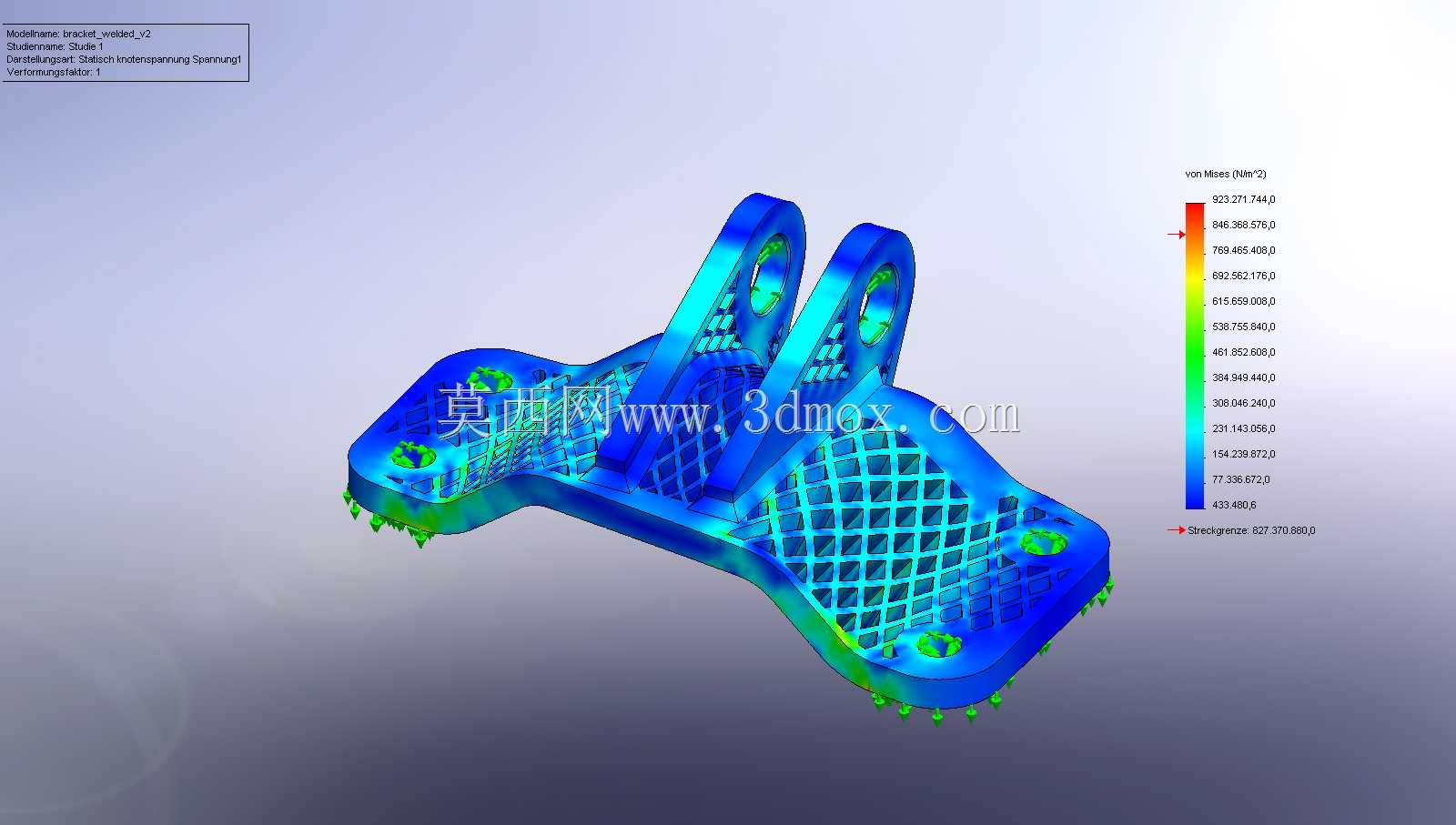

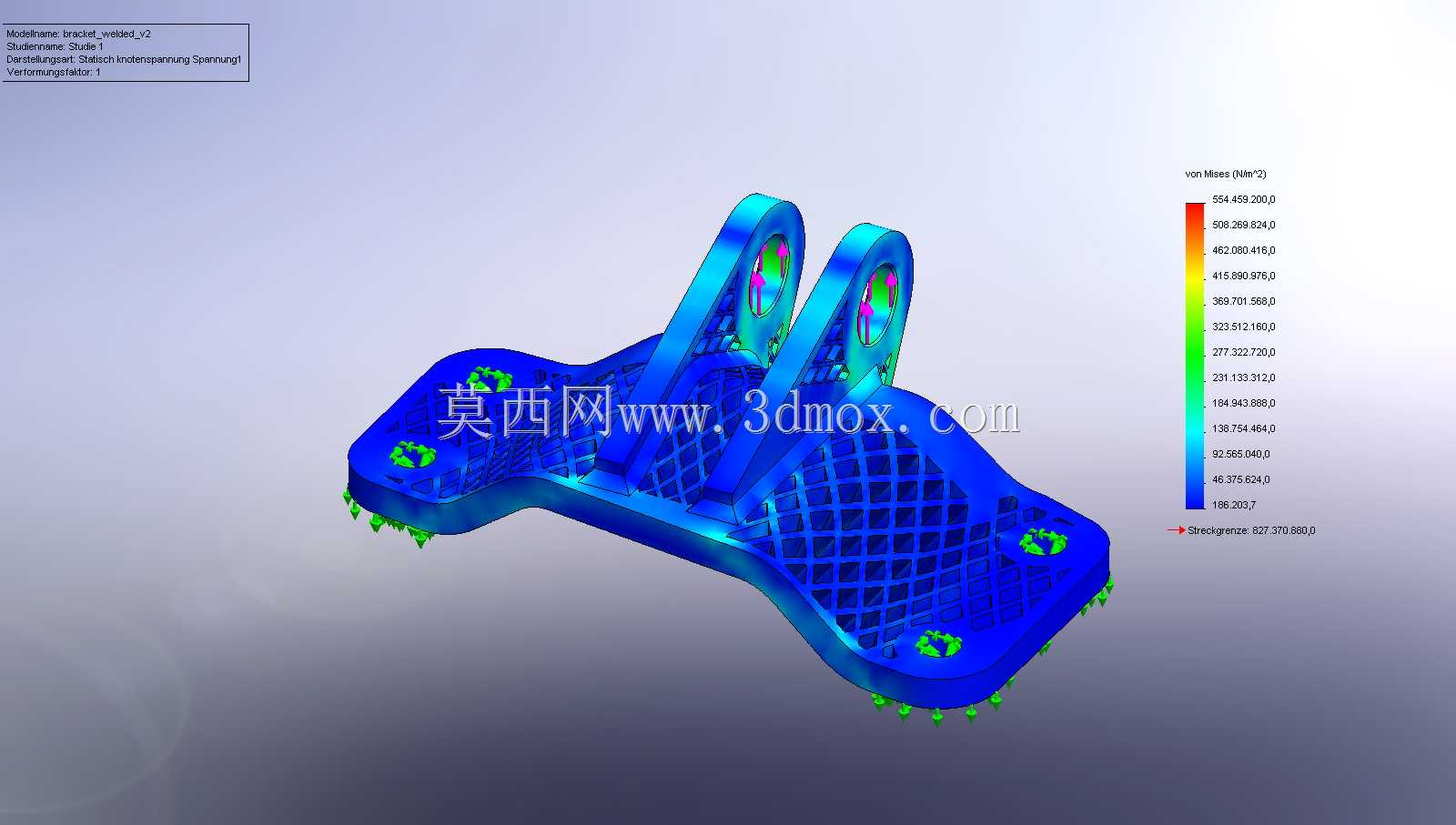

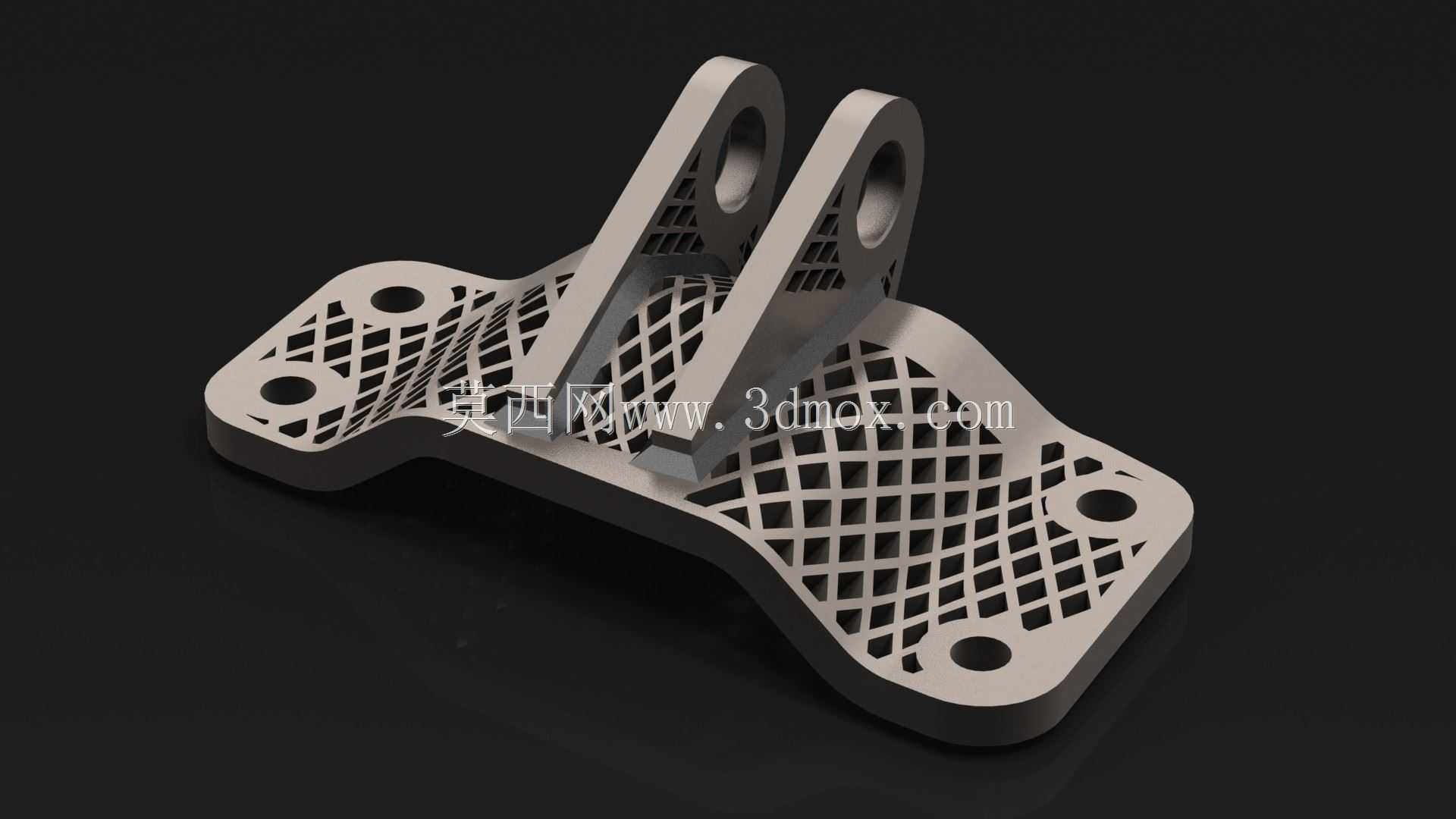

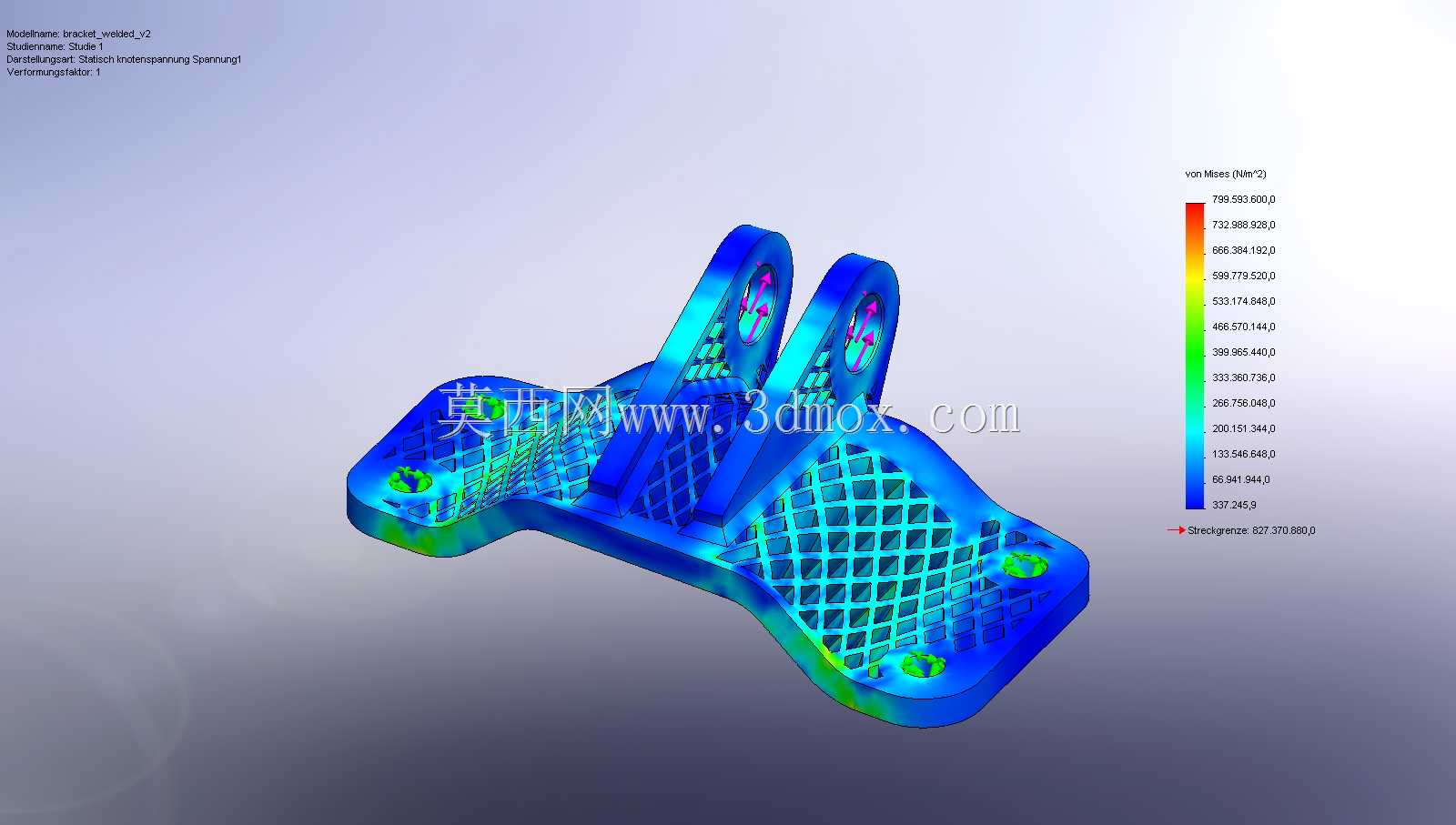

　　该支架为航空动力系统配套的承载连接件，主要用于喷气发动机与机身安装段的载荷传递，承担发动机工作过程中的推力传递、振动缓冲以及交变载荷承载作用，适配小推力级航空喷气发动机的安装固定需求，可在高温、高振动的机载工况下保持结构稳定性。从结构设计逻辑来看，整体采用分体焊接成型方案，区别于传统一体化铣削加工的支架结构，无需多轴CNC机床进行复杂型腔加工，通过预制镂空网格的板材与安装座构件焊接组合，在保证结构强度的前提下实现了极致减重。支架主体承载板采用菱形网格镂空构型，网格筋条的厚度经过载荷校核，既可以有效分散安装座传递的集中载荷，又能最大程度去除非承载区域的多余材料，相比同载荷等级的原始实心支架，焊接结构版本的减重幅度超过七成，

　　同时保持与原始支架完全一致的安装接口尺寸，可实现原位替换无需修改周边配套结构。安装边界方面，支架底板设置四个对称分布的螺栓安装孔，孔位公差按照航空安装标准设计，可直接匹配机身安装节的标准螺栓规格，上部的两个铰接安装座同轴度经过焊接后校形保证，可与发动机吊挂耳片精准配合，铰接孔内预留衬套安装余量，方便后期维护更换磨损衬套，无需整体更换支架。焊接工艺上，各构件连接位置采用满焊结构，焊后进行去应力退火处理，避免长期振动工况下焊缝出现疲劳开裂，整体结构无封闭型腔，不会出现积液、积尘问题，适配高空复杂环境下的使用要求。从实际应用场景来看，该结构不仅可用于航空喷气发动机的安装支撑，其轻量化焊接的设计思路也可推广至无人机动力支架、

　　赛车动力总成悬置支架等对重量敏感的承载结构场景，在保证结构可靠性的前提下大幅降低构件自重，提升整体设备的有效载荷占比。结构设计过程中充分考虑了焊接工艺的可达性，所有焊缝位置均预留足够的焊枪操作空间，无需特殊工装即可完成组焊作业，适合小批量定制化生产场景，相比一体化增材制造的支架结构，生产成本更低，生产周期更短，同时结构强度完全满足工况载荷要求。
