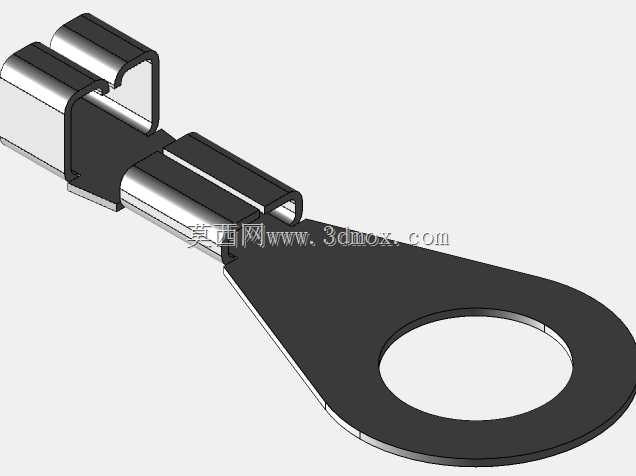

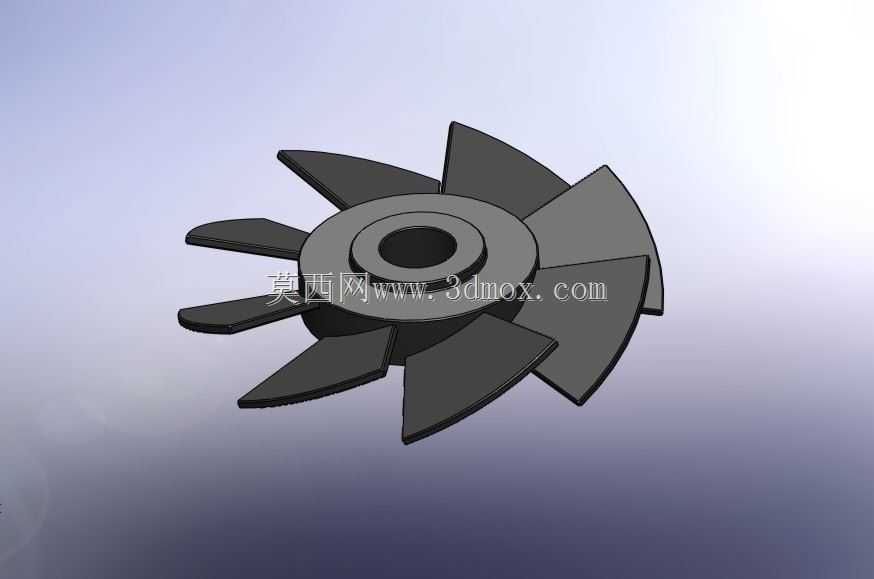

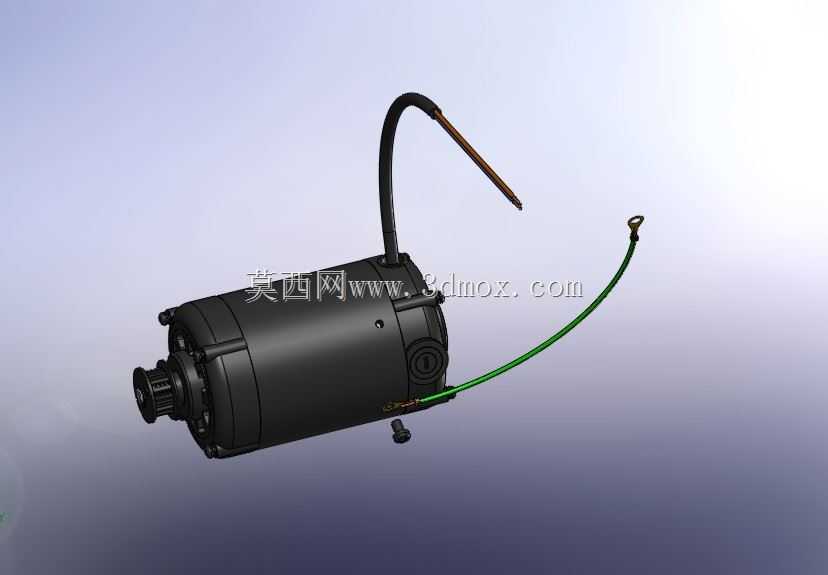

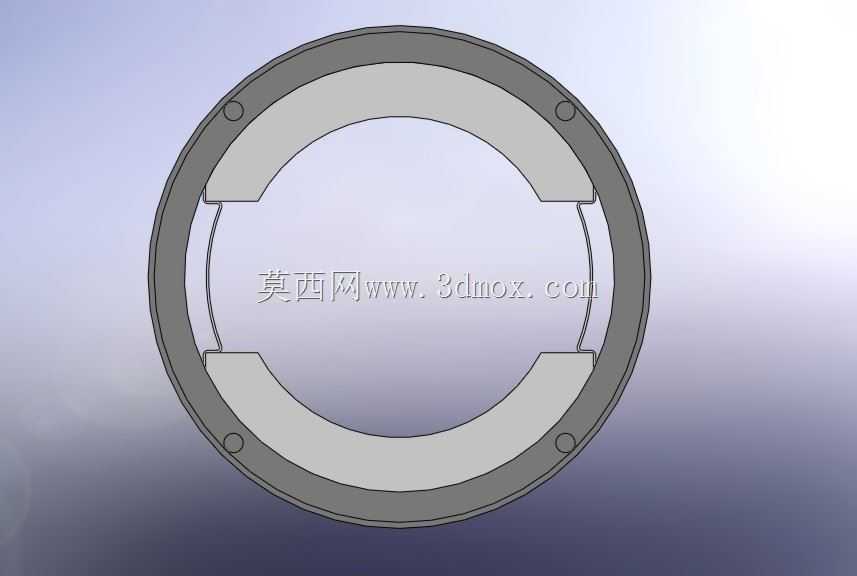

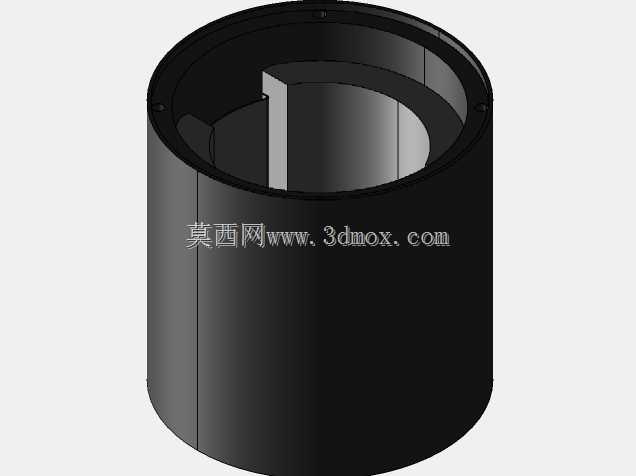

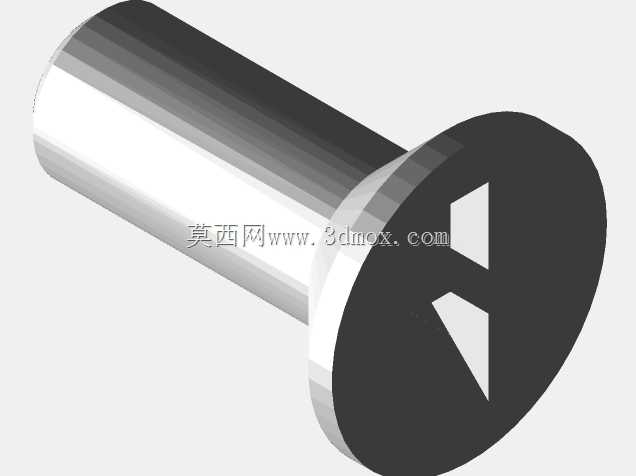

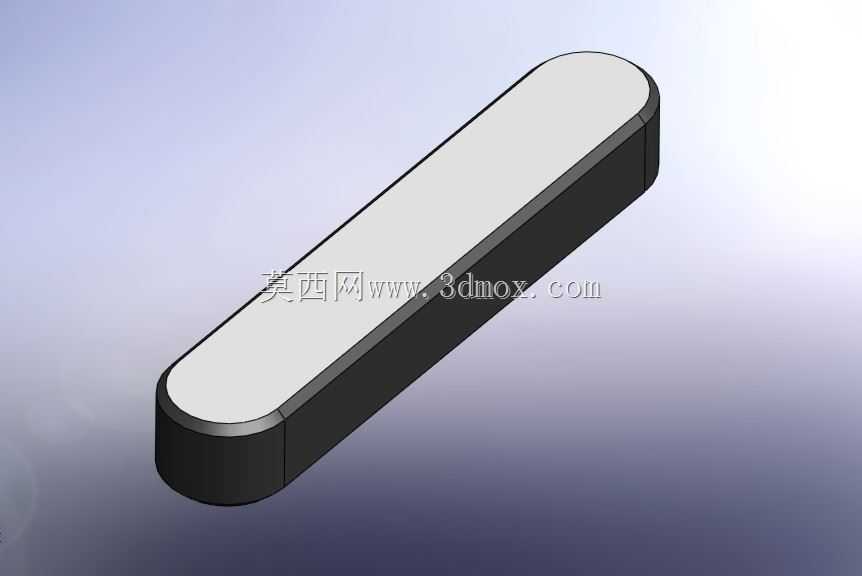

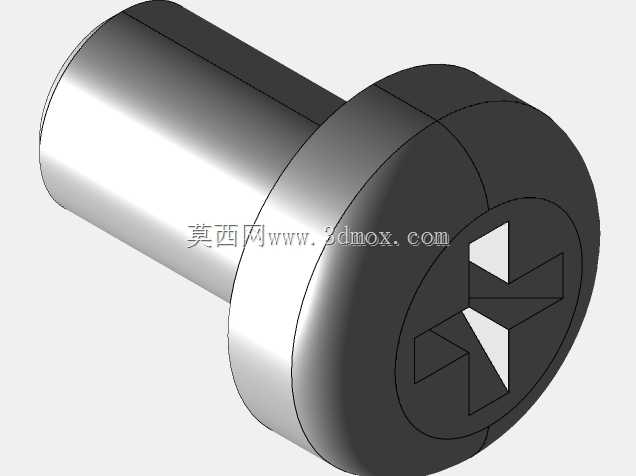

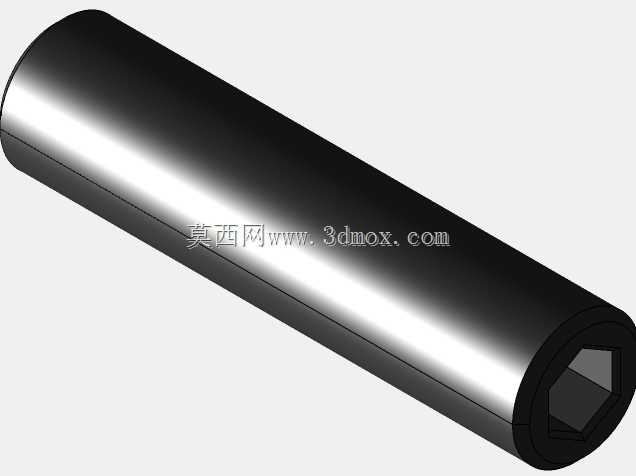

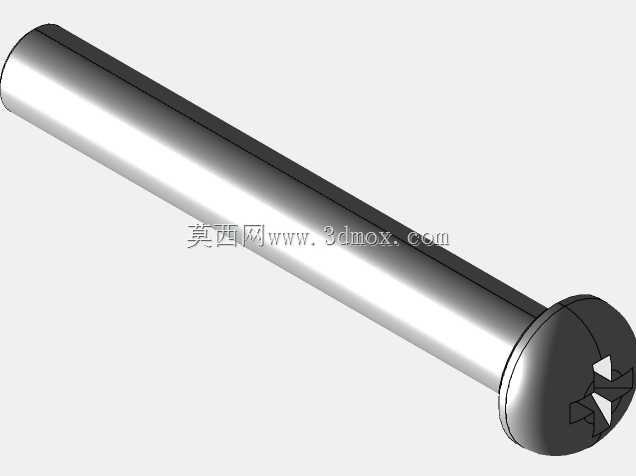

小型车床驱动电机配套轴用弹性挡圈

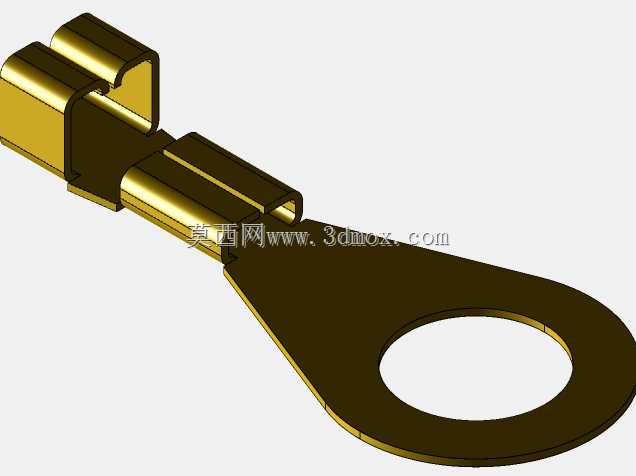

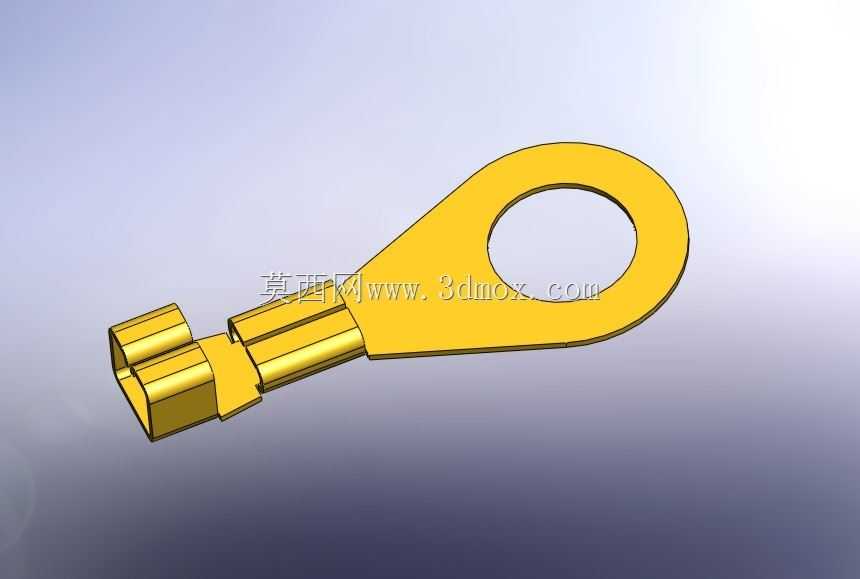

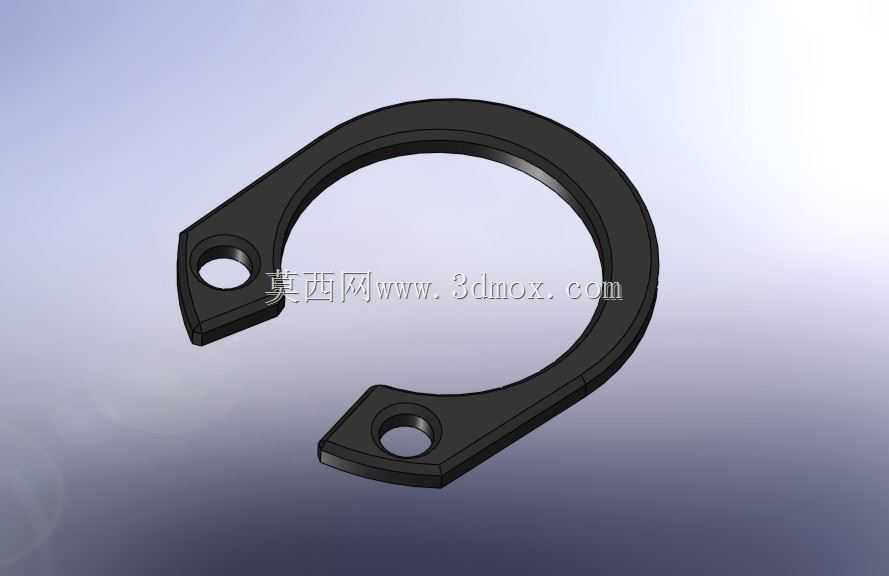

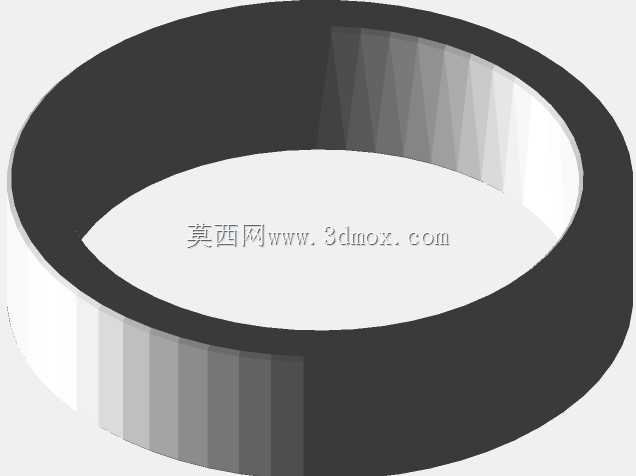

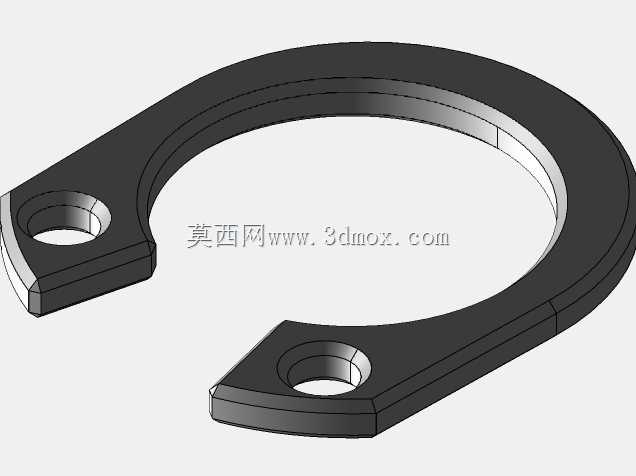

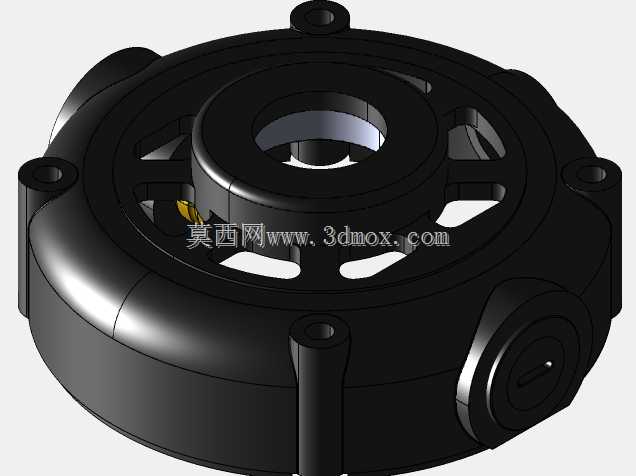

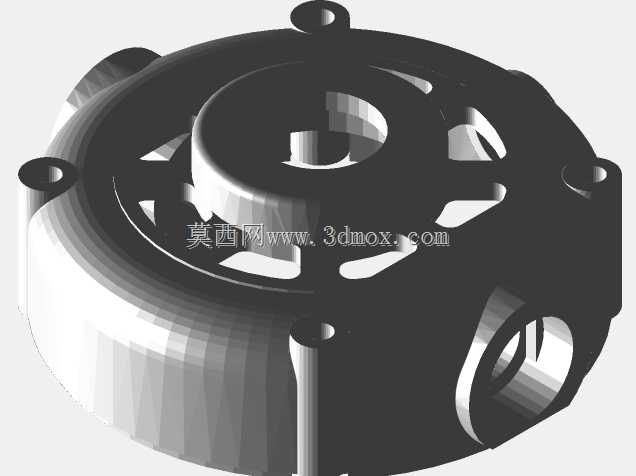

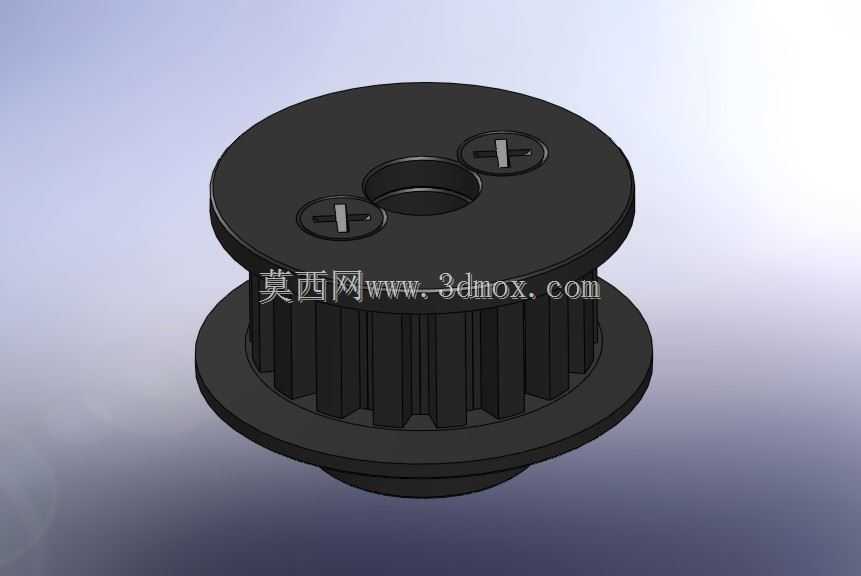

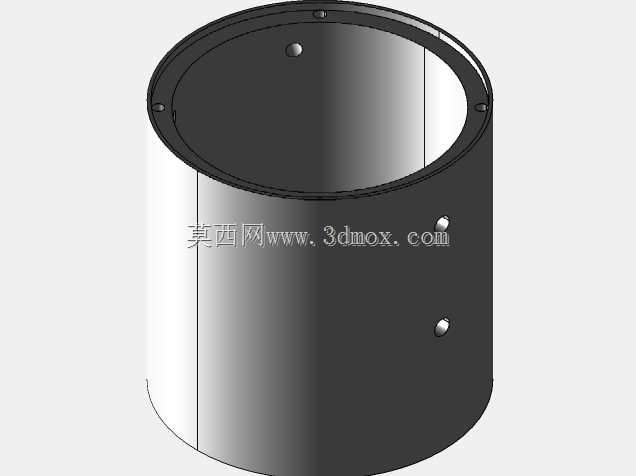

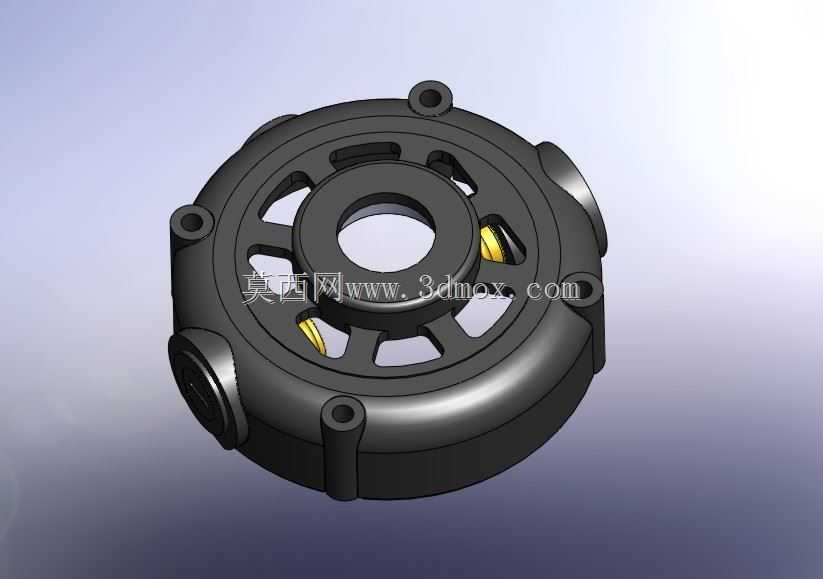

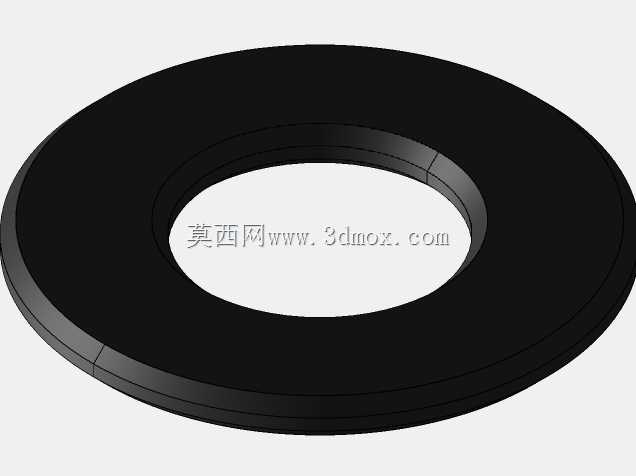

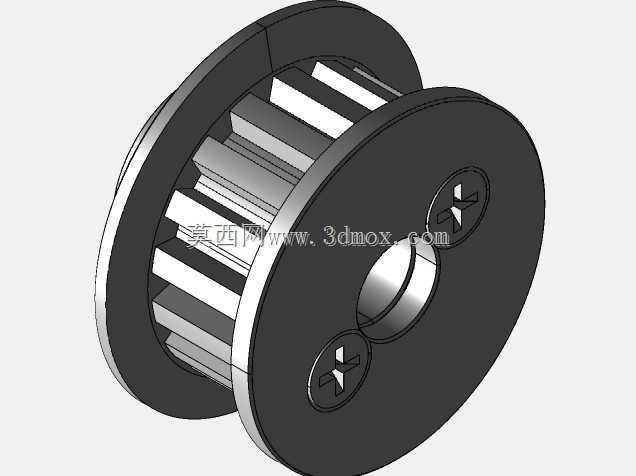

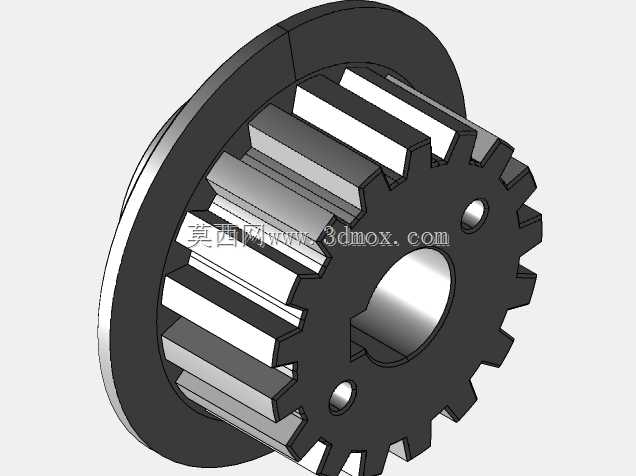

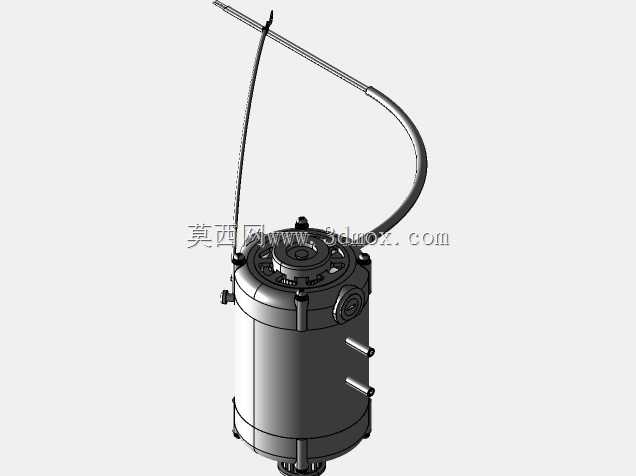

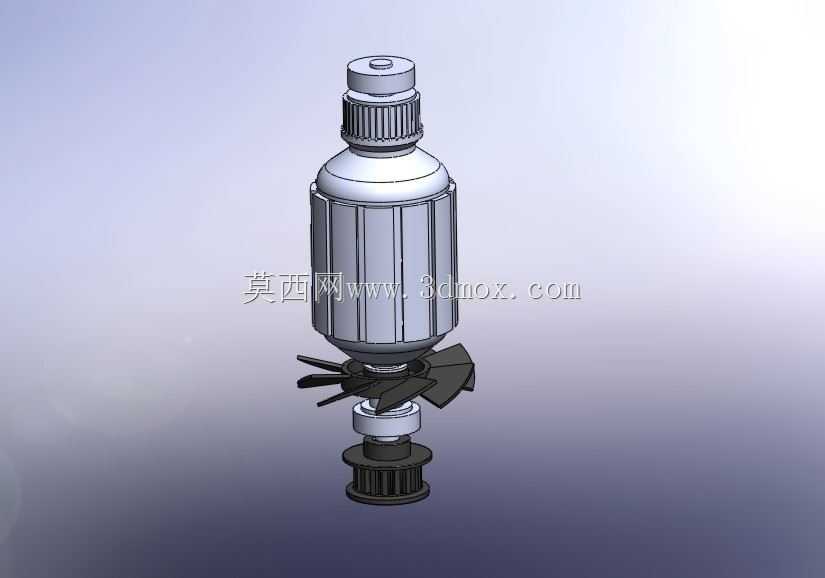

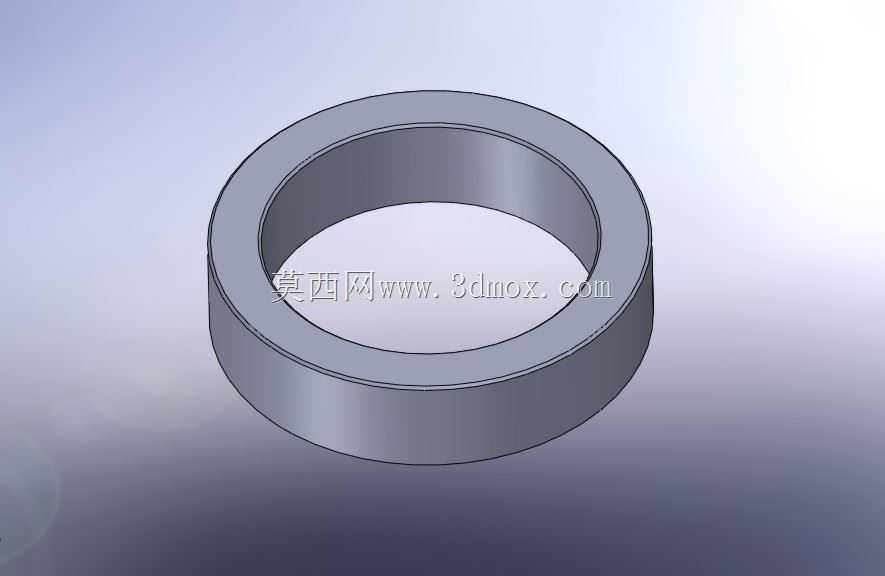

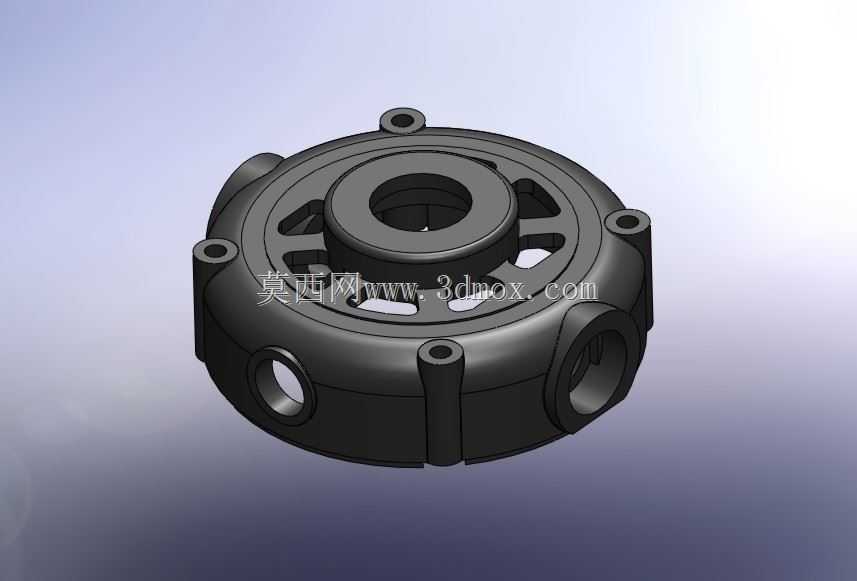

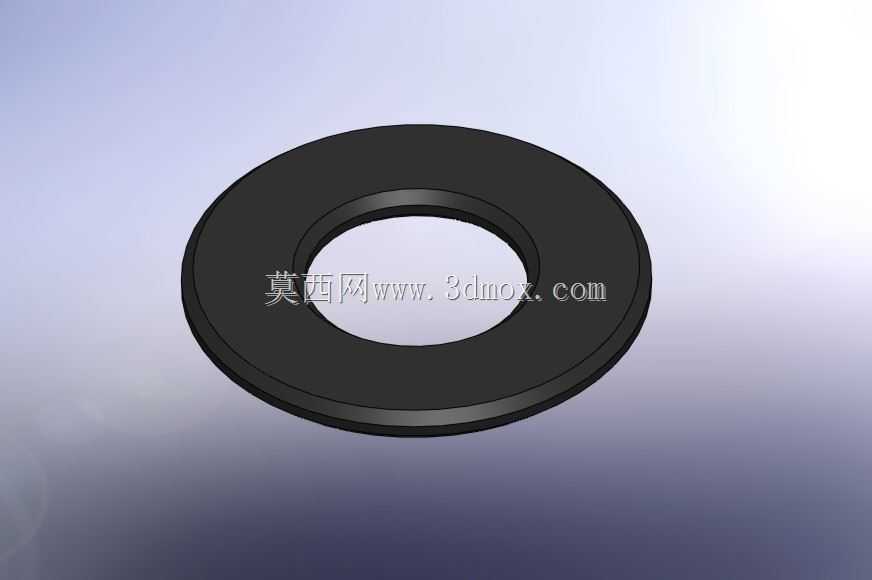

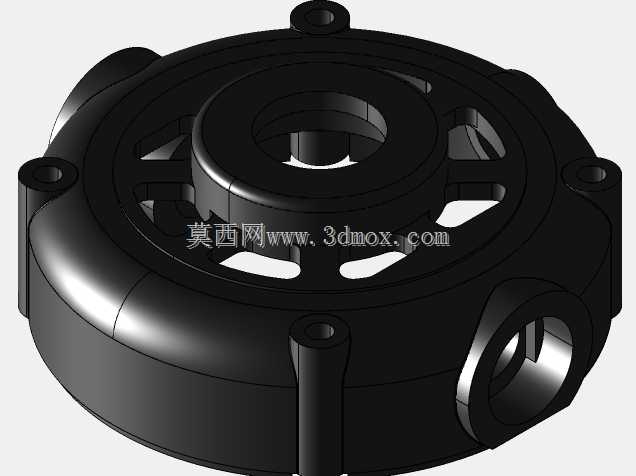

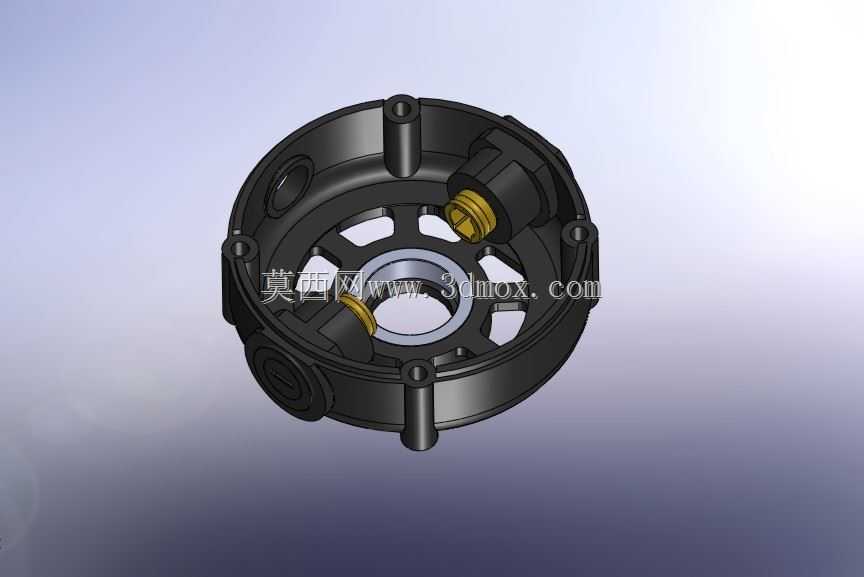

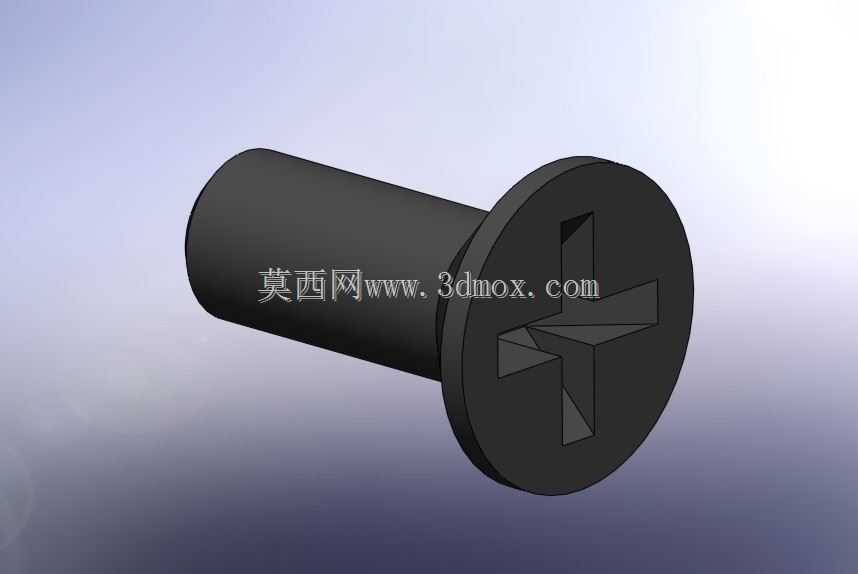

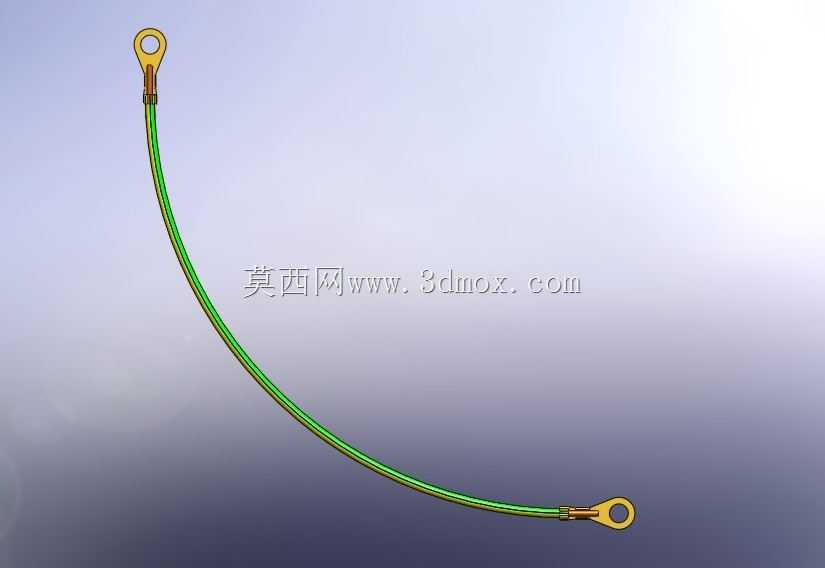

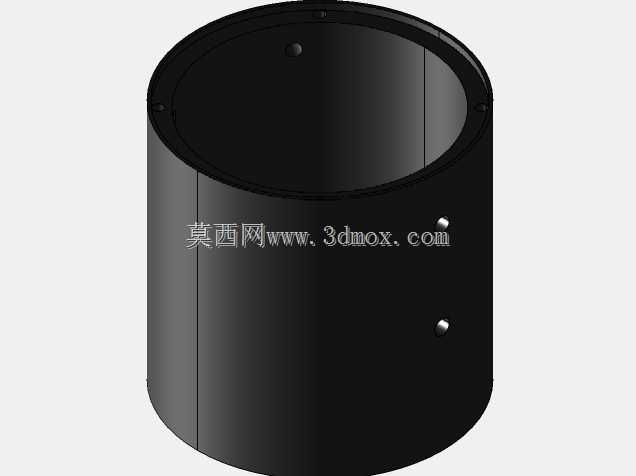

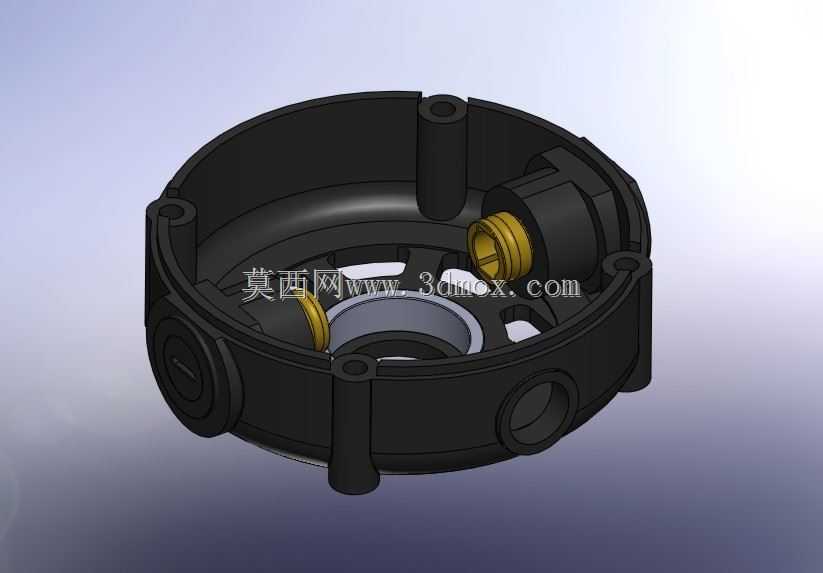

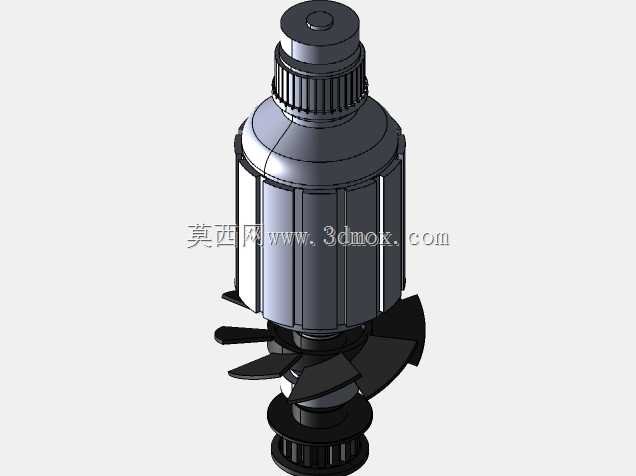

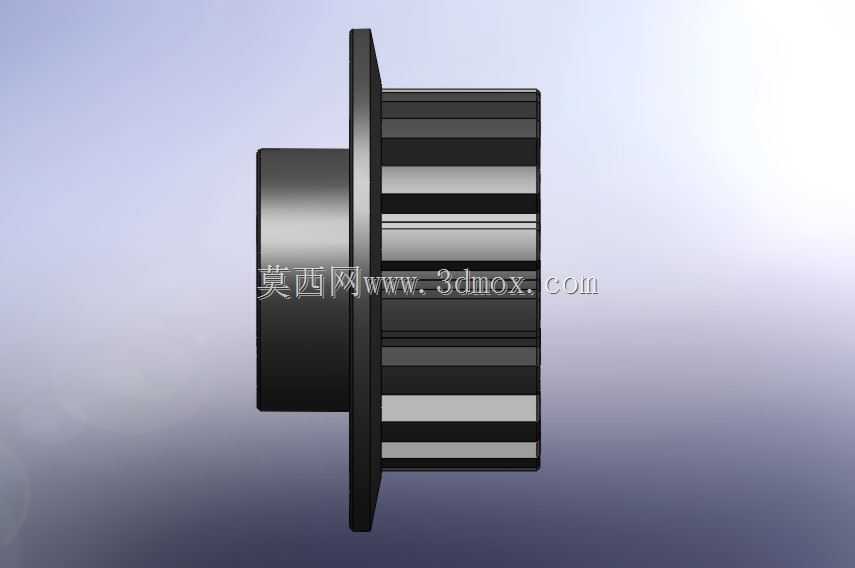

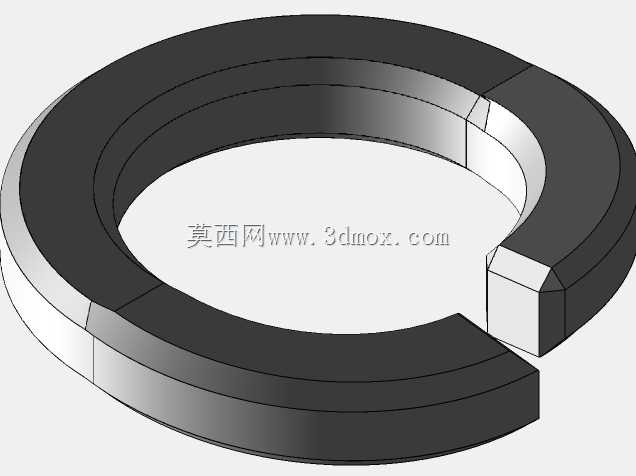

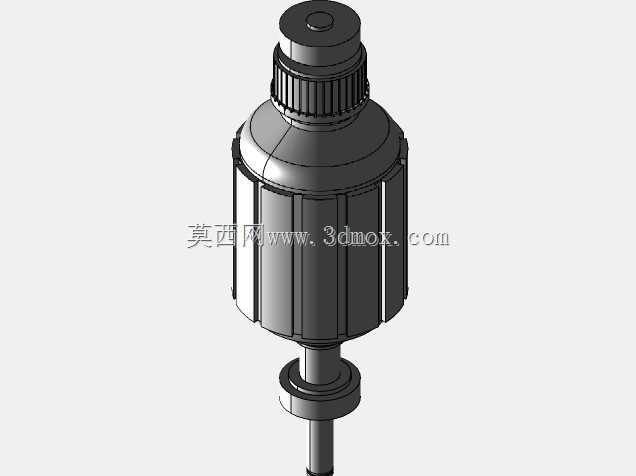

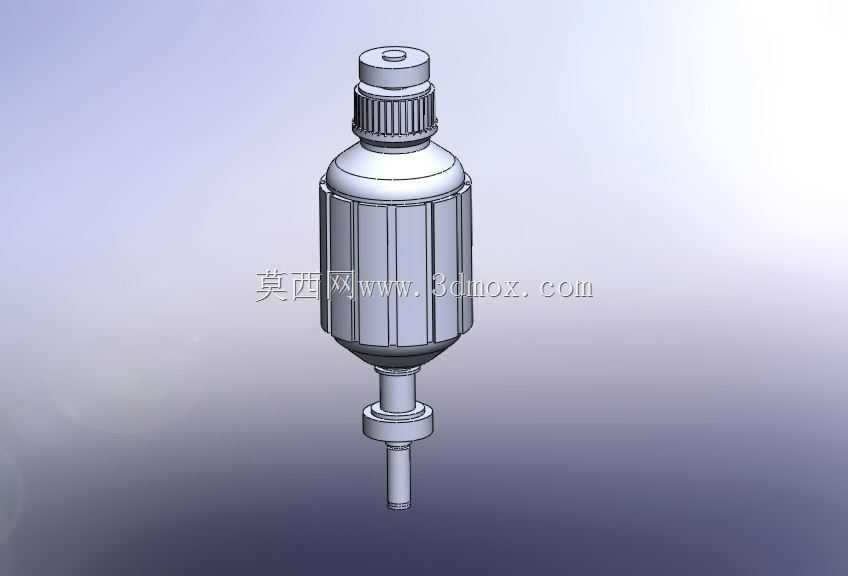

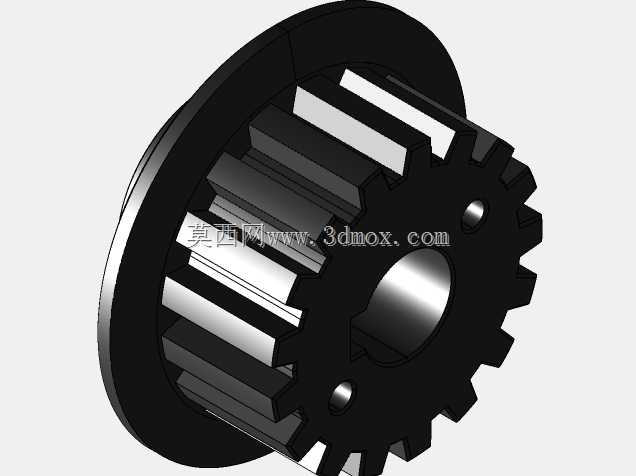

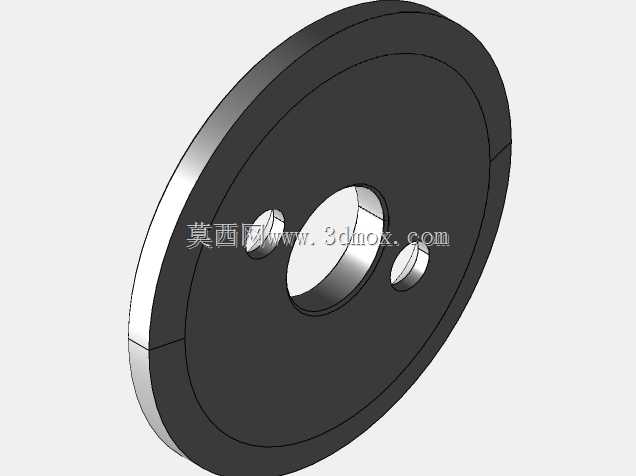

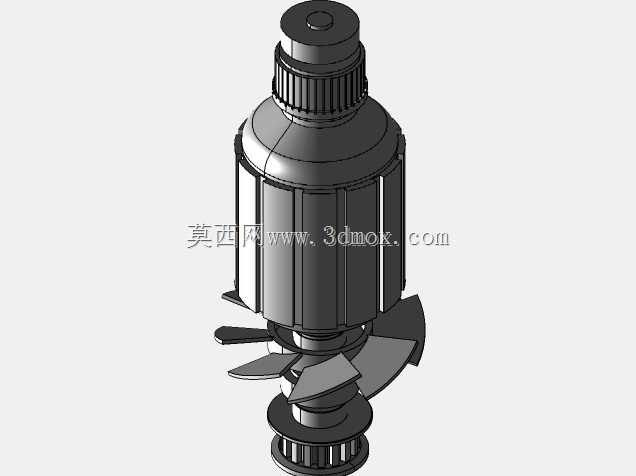

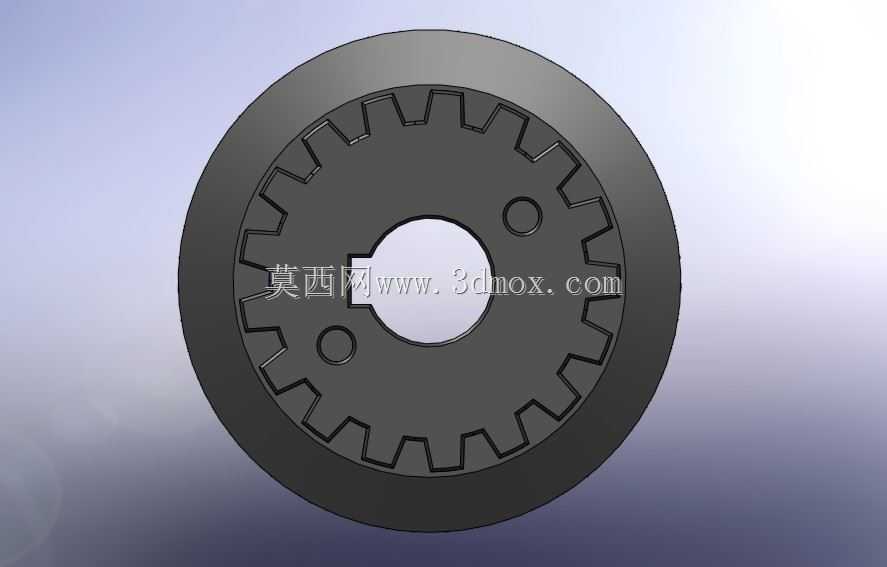

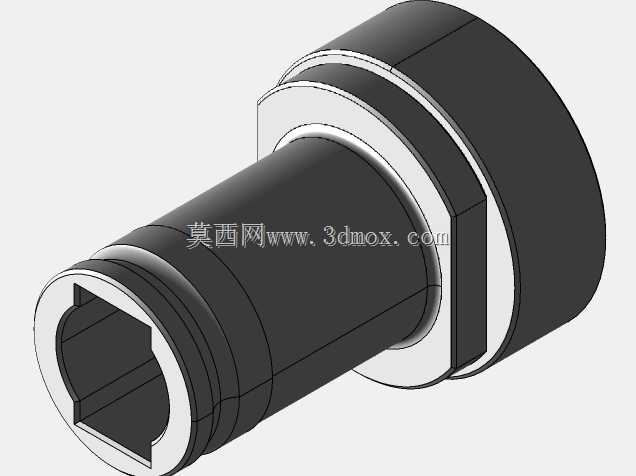

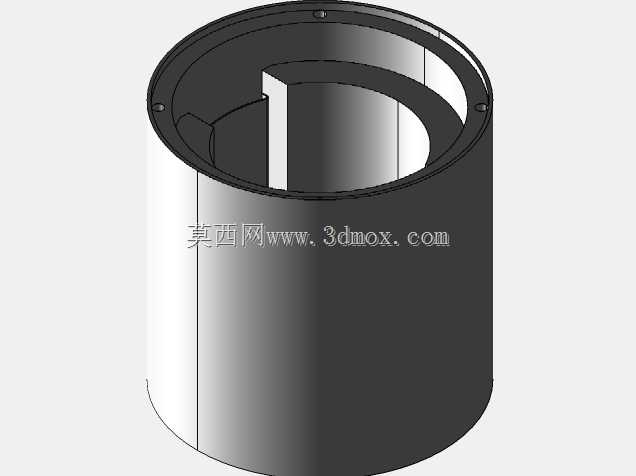

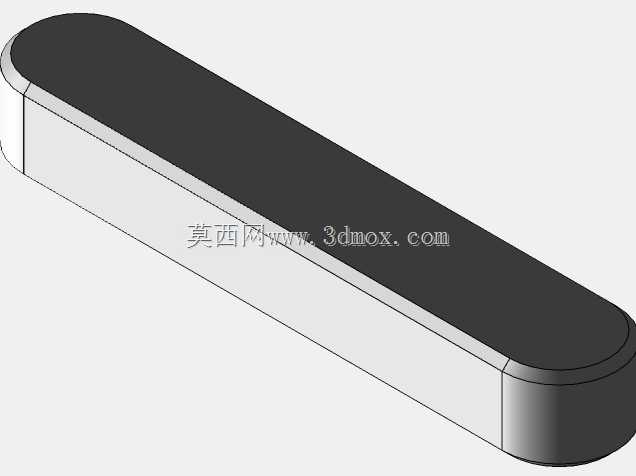

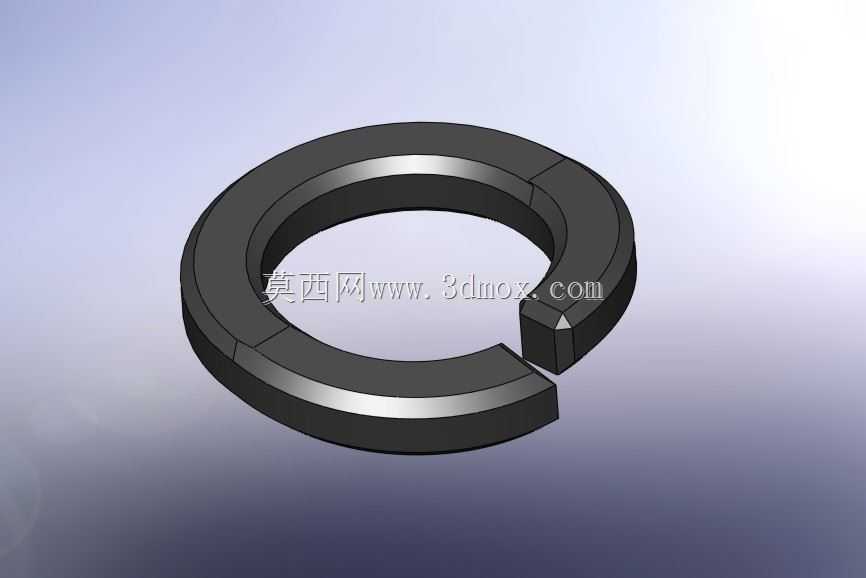

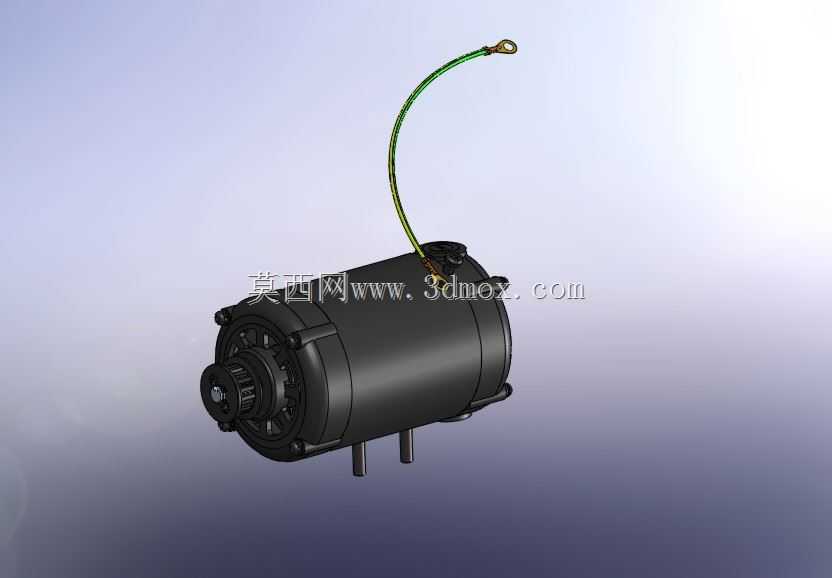

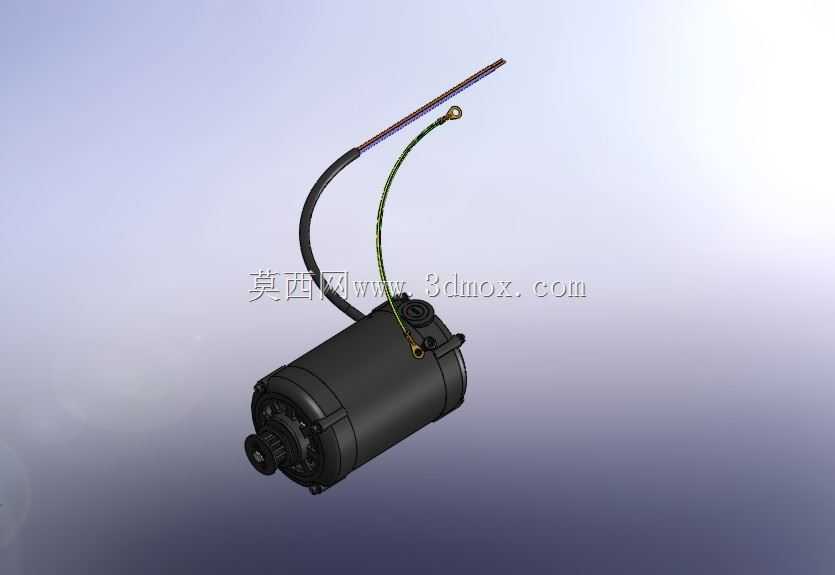

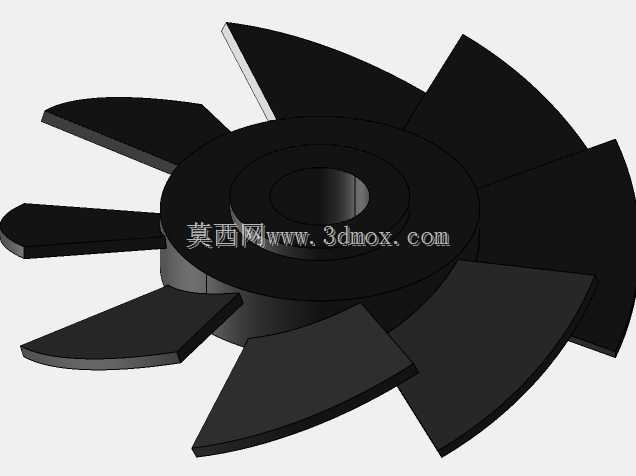

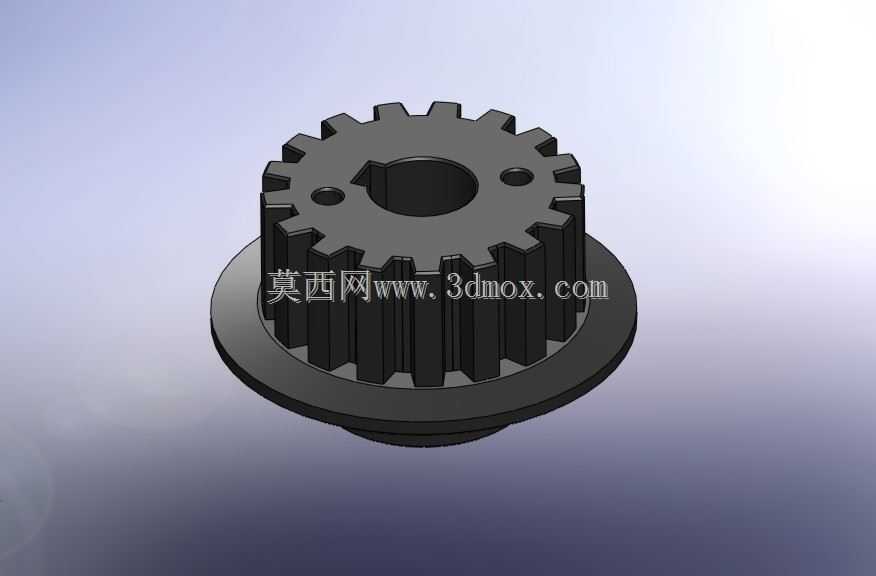

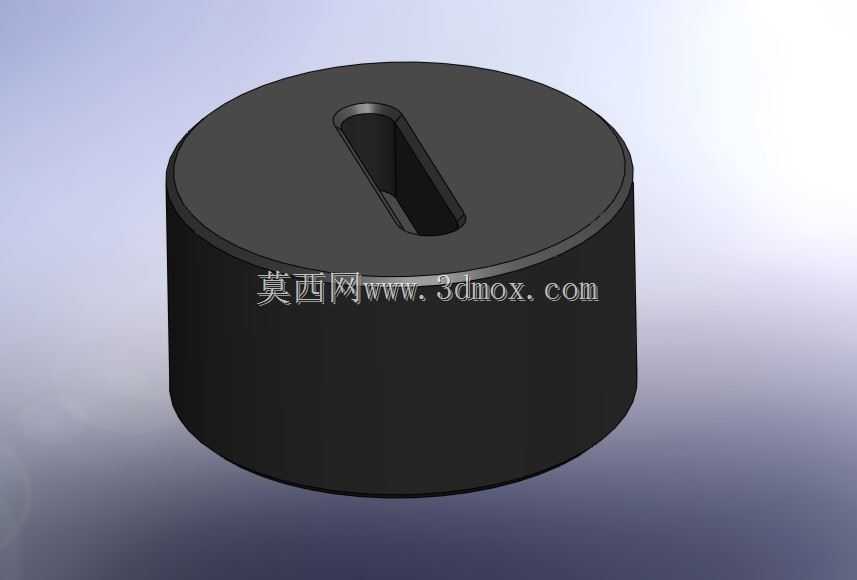

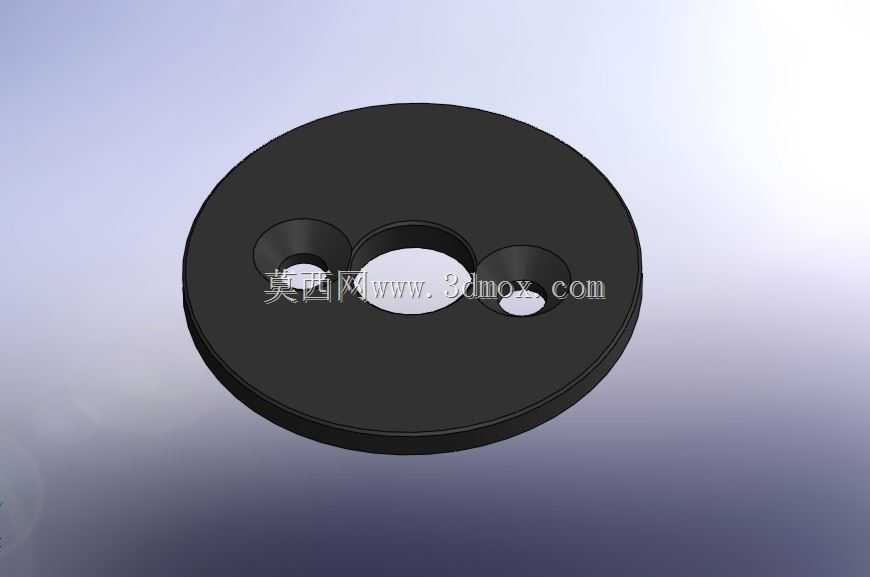

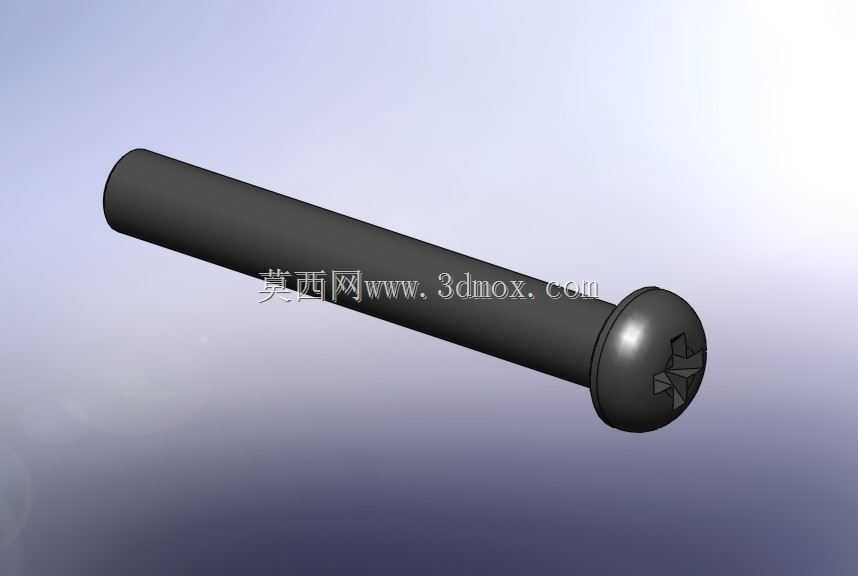

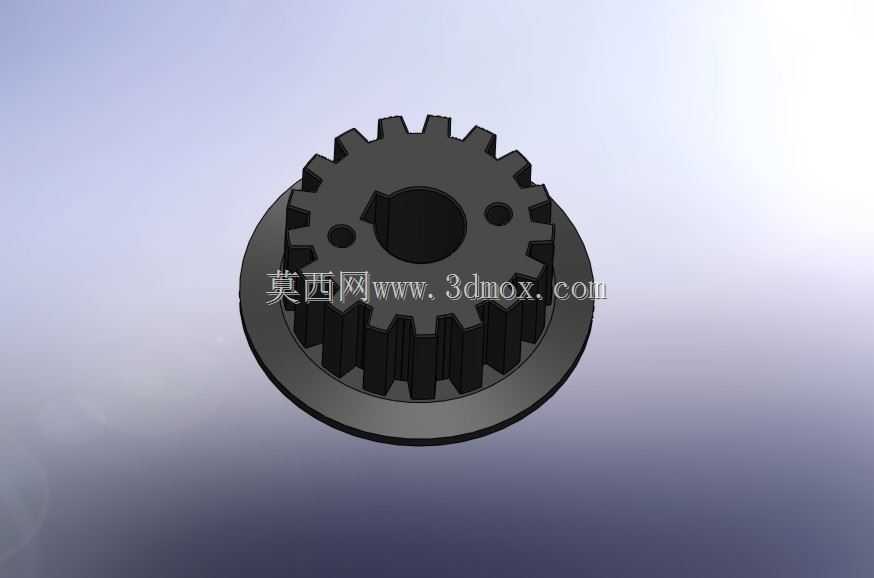

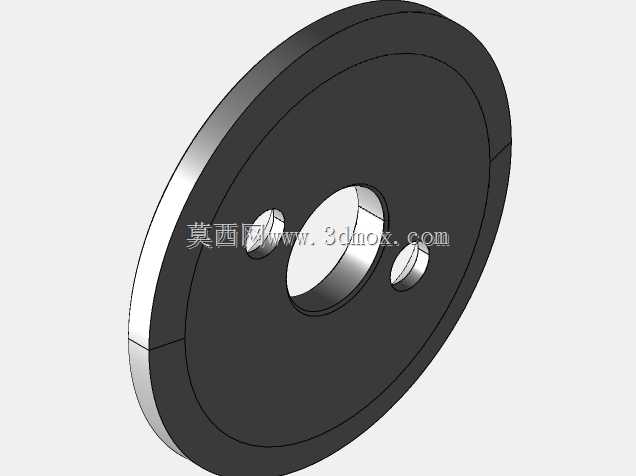

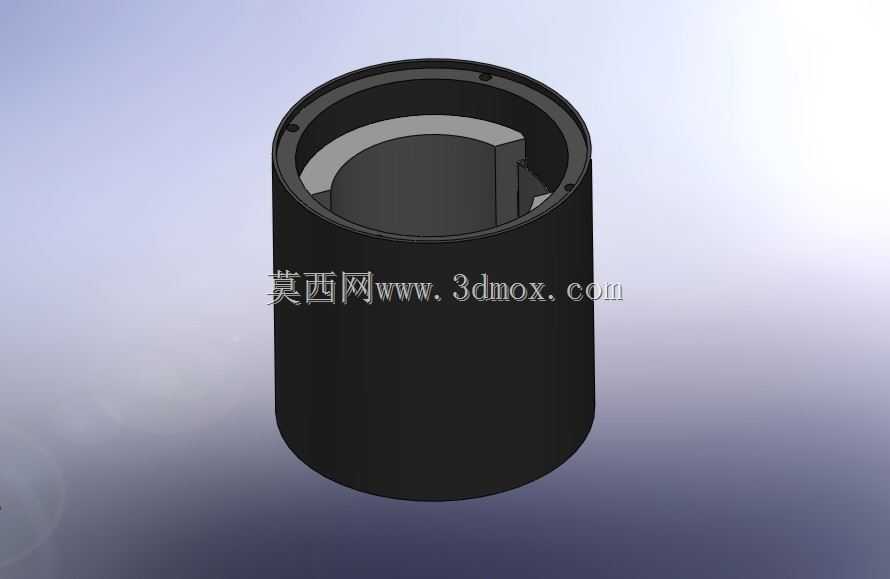

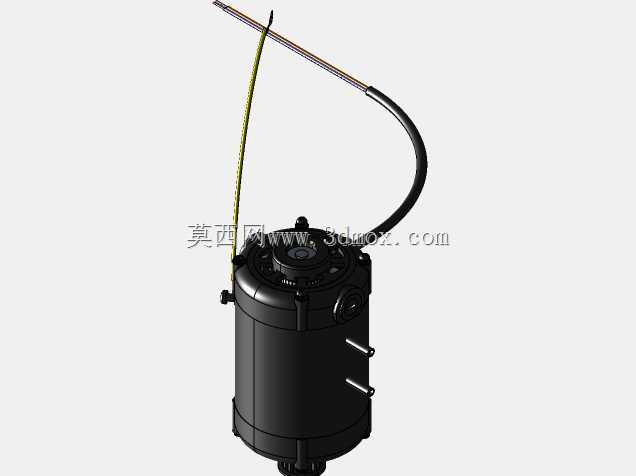

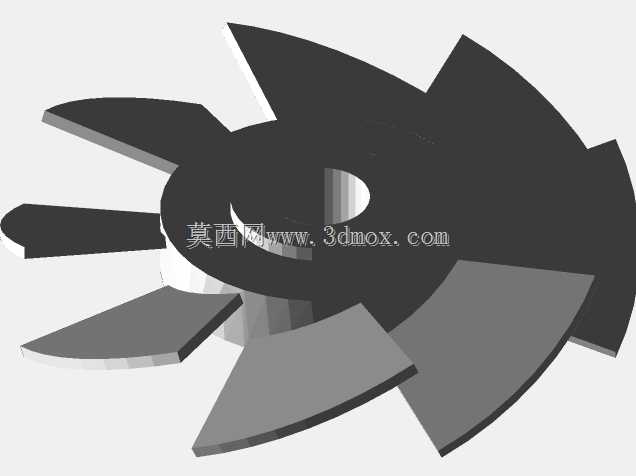

　　在小型台式车床的驱动端装配结构中，这类C型开口挡圈是极易被忽略但直接影响传动可靠性的小尺寸零件，它的核心作用是卡入驱动电机输出轴的对应环槽内，对轴上装配的传动带轮、轴承内圈做轴向限位，避免设备启停、正反转切换带来的轴向窜动，导致带轮偏移、传动带跳齿甚至轴承脱出的故障。从实际装配场景来看，小型车床驱动电机自重约2.3公斤，输出轴端需要承载带传动的径向张紧力，同时频繁的启停冲击会给轴向限位结构带来持续的交变载荷，这就要求挡圈在卡入环槽后，两个带安装孔的耳部能提供足够的抱紧力，同时开口处的扩张量要控制在合理范围，既方便装配时用卡簧钳撑开装入，又不会因为扩张过度产生塑性变形失去锁紧能力。设计这类挡圈时，首先要匹配对应电机输出轴的环槽尺寸，

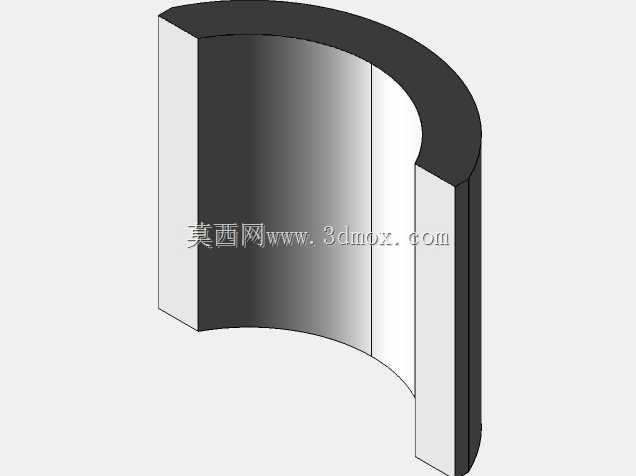

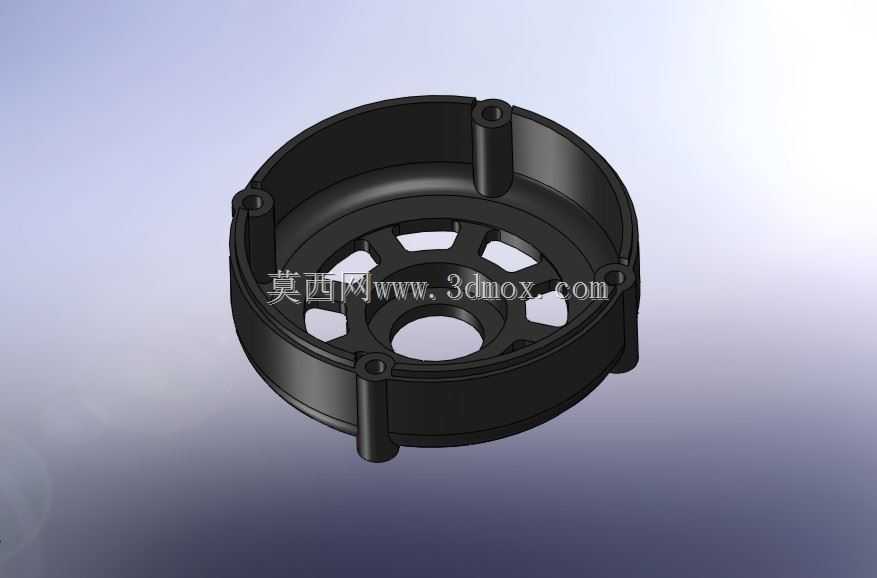

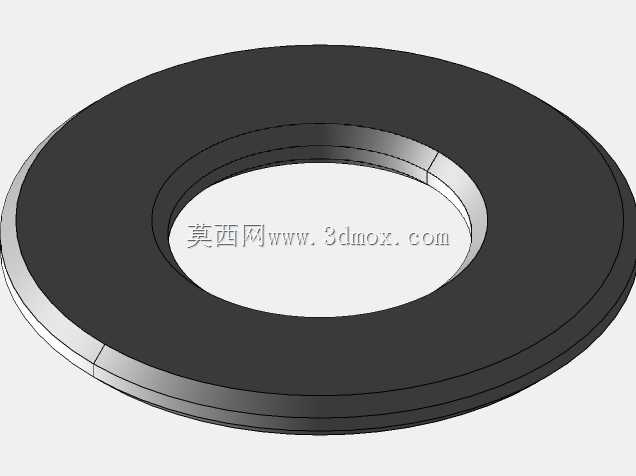

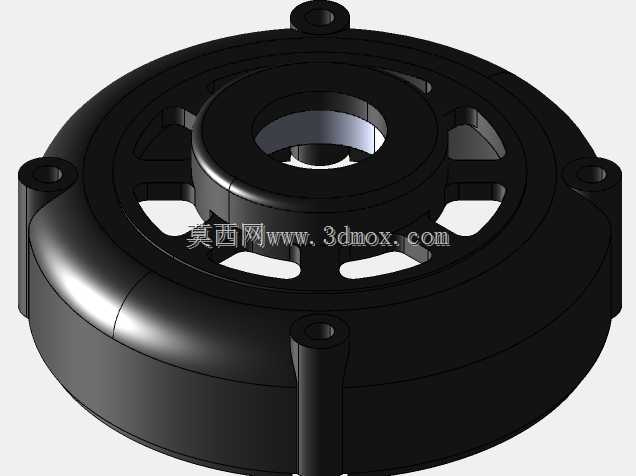

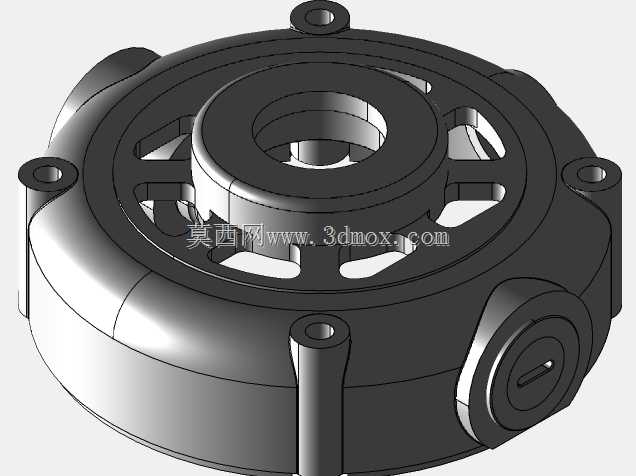

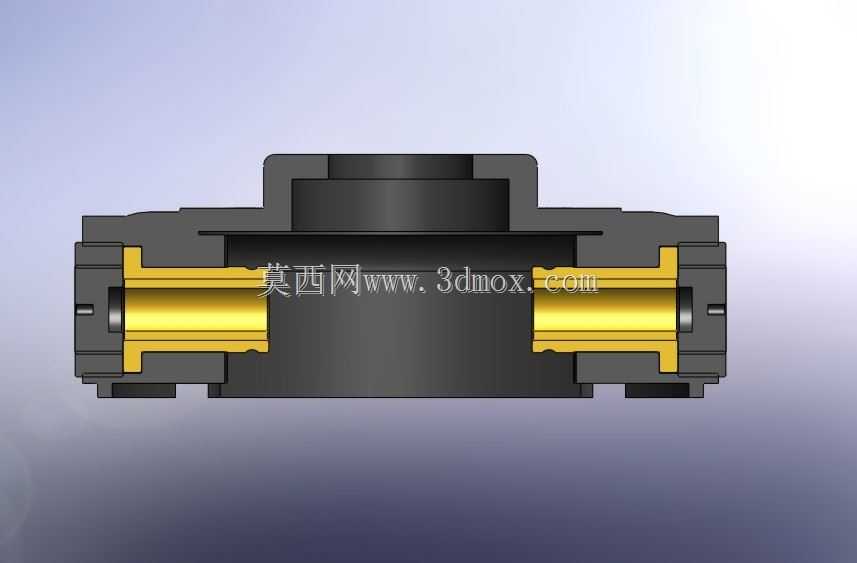

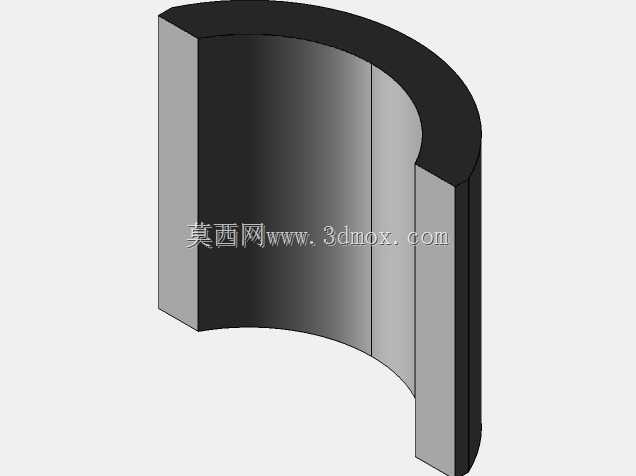

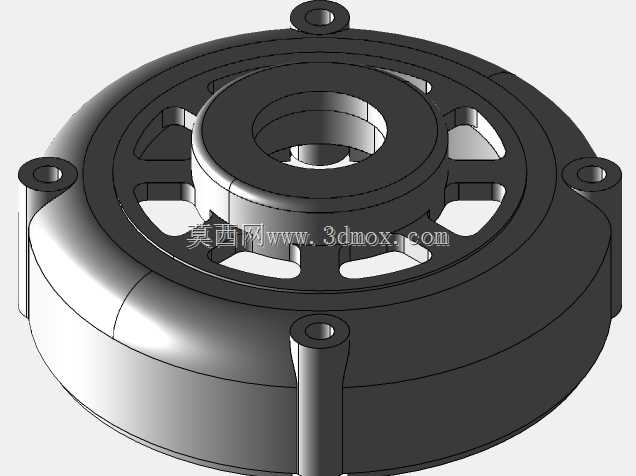

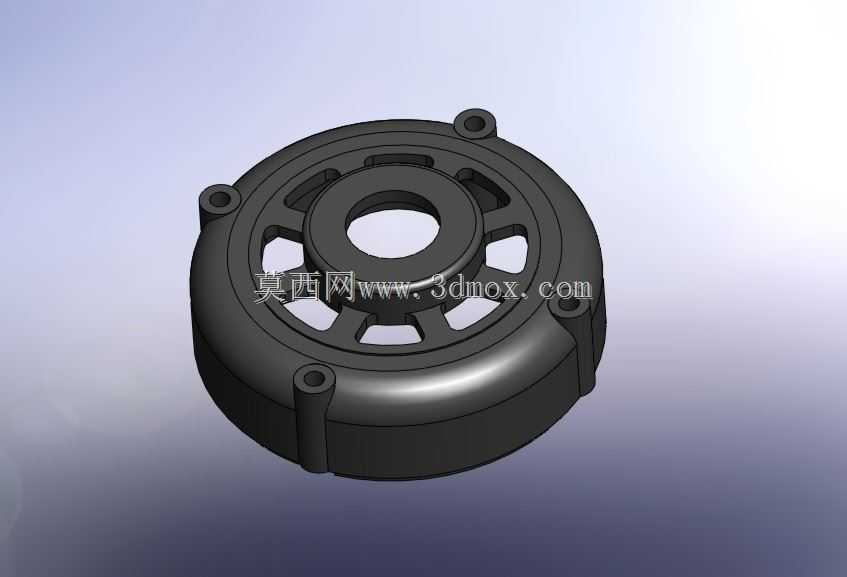

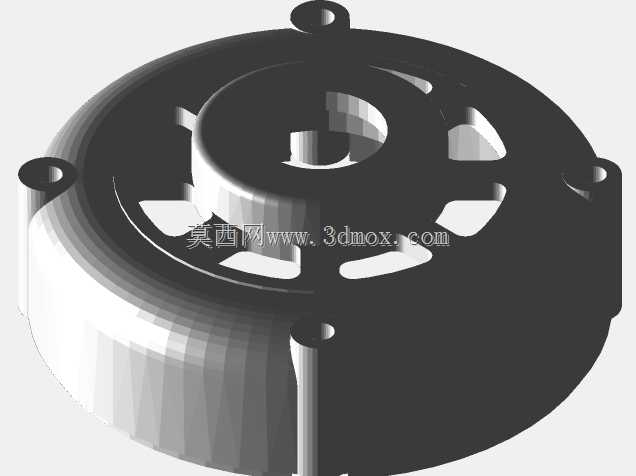

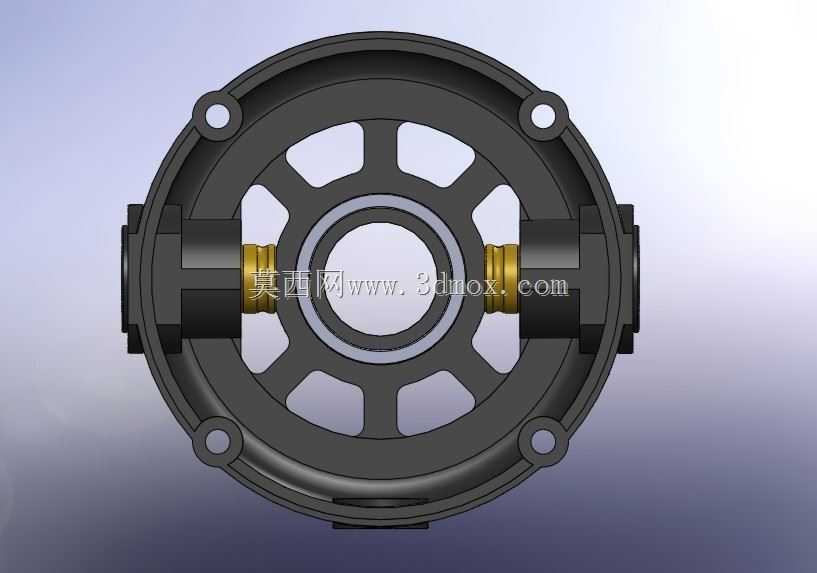

　　挡圈的内径要略小于环槽底径，自由状态下的开口宽度要满足装配工艺要求，两个耳部的安装孔中心距要适配常规轴用卡簧钳的钳头尺寸，避免现场装配时找不到适配工具。挡圈的截面厚度要和环槽的宽度匹配，装入后侧面和环槽侧壁的间隙不能过大，否则传动过程中挡圈会在槽内窜动，长期磨损环槽侧壁，最终导致限位失效。从安装边界来看，挡圈装入环槽后，外圆的突出高度不能超过轴上配套零件的内孔倒角范围，否则会出现装配干涉，导致带轮或者轴承无法推到位；同时挡圈的两个耳部不能和周边的端盖、机架结构产生刮擦，要预留足够的转动间隙，毕竟电机输出轴是持续回转部件，哪怕是微小的刮擦，长期运行也会产生金属碎屑，掉落到轴承或者传动带接触面都会加剧零件磨损。

　　这类挡圈的选材一般采用弹簧钢，热处理后要达到合适的硬度，既要有足够的弹性保证反复拆装不失效，又要有足够的强度承受轴向的冲击载荷，不会因为传动带的张紧力变化出现断裂。在小型车床的日常维护中，这类挡圈属于易损小零件，拆装电机更换轴承、调整带轮位置时都需要拆卸挡圈，一旦挡圈出现变形、耳部裂纹就必须更换，不能反复使用变形的旧挡圈，否则设备运行中挡圈脱出，会直接导致传动失效，甚至出现带轮飞出的安全隐患。很多业余DIY小车床的爱好者在自制驱动结构时，经常会忽略挡圈的尺寸匹配，随便找个差不多的挡圈装上，往往运行一段时间就会出现轴向窜动，导致车削零件时出现振纹、尺寸精度不稳定，其实只要选对匹配环槽尺寸的挡圈，保证轴向限位可靠，就能大幅提升小型车床的加工稳定性。
