工业级设备箱提手安装结构三维设计

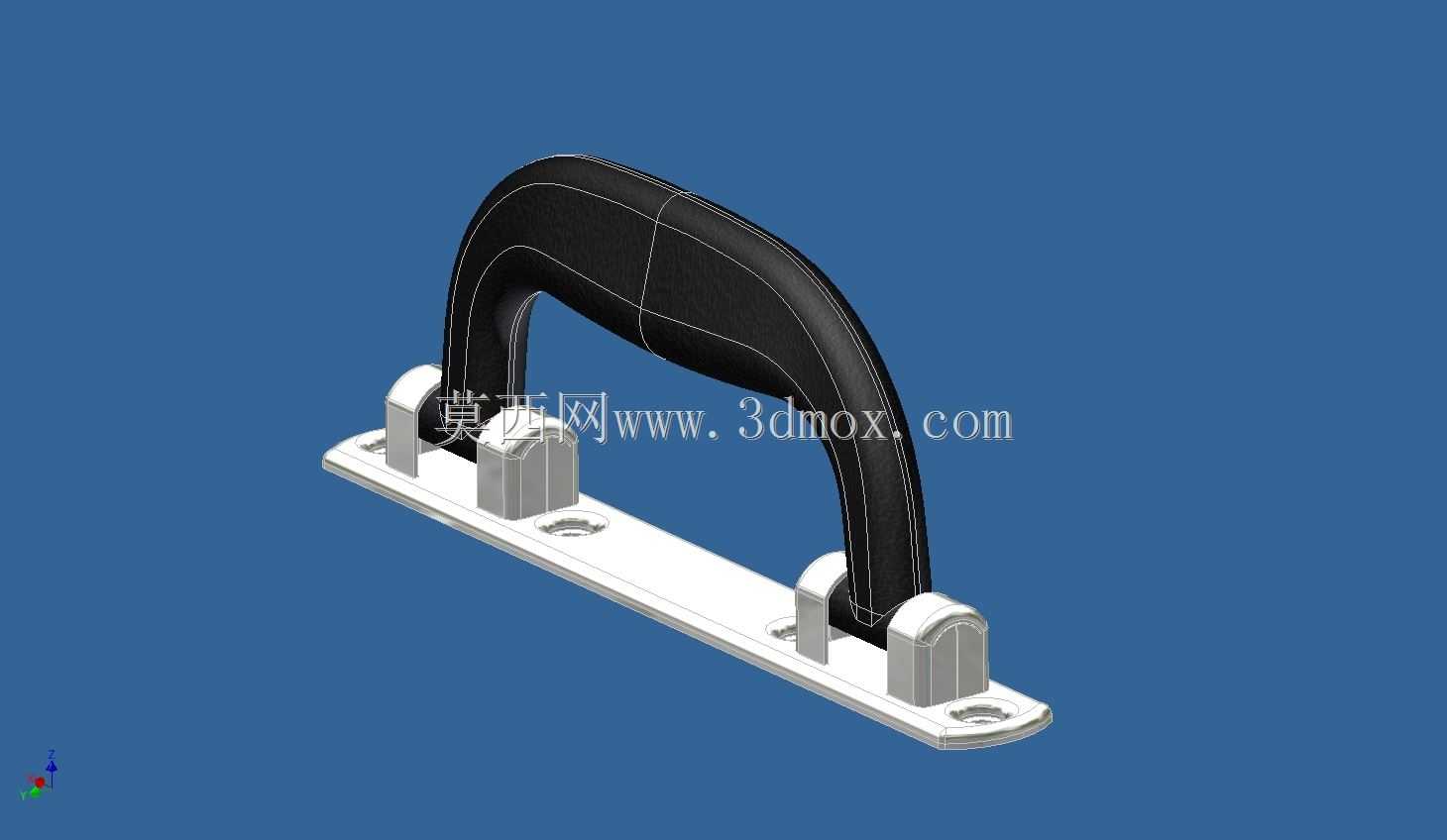

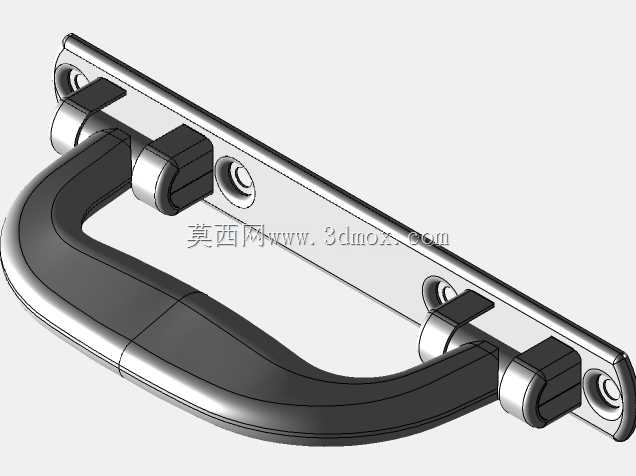

　　这款提手结构主要面向各类工业便携设备箱、仪器防护箱、检修工具箱的便携搬运场景，区别于民用箱包的轻量化提手，该结构在设计之初就优先考虑了重载工况下的受力可靠性，日常使用中可承受满装状态下箱体的整体重量，避免搬运过程中出现断裂、松脱的安全隐患。从结构组成来看，整套部件分为弧形握持段与底部安装基座两部分，握持段采用符合人体工学的弧形过渡设计，表面做了贴合手掌弧度的曲面处理，搬运时手掌受力均匀，长时间握持不会出现局部硌手的问题，握持段的截面厚度经过受力校核，在保证足够抗弯强度的前提下控制了整体重量，不会额外增加箱体的负载。底部的安装基座为长条形平板结构，两端预留了沉头安装孔位，安装时可通过螺栓直接固定在箱体侧壁的预埋安装位上，

　　沉头孔设计可保证螺栓安装完成后端面与基座平面齐平，不会出现凸起剐蹭箱体表面或者勾挂其他物件的问题。基座与握持段的连接位置设置了加强凸台结构，对受力集中的连接根部做了加厚处理，分散提拉时的应力集中，避免长期使用后连接位置出现疲劳断裂。在安装边界上，基座的安装孔位间距按照主流工业设备箱的侧壁加强筋位置做了匹配设计，不需要额外在箱体上重新打孔改造，可直接适配现有同规格的箱体安装位，降低改装成本。设计过程中针对握持段的翻转活动间隙做了限位处理，提手在非使用状态下可自然贴合箱体侧壁，不会随意晃动产生异响，提拉时可自动翻转到合适的握持角度，兼顾了收纳的整洁性与使用的便利性。整套结构的棱角位置都做了圆角过渡处理，没有尖锐的毛刺边角，

　　安装和使用过程中不会划伤操作人员的手部，也不会剐蹭箱体表面的喷塑或者漆面。从受力传递路径来看，提拉时的作用力会从握持段均匀传递到两侧的连接凸台，再通过安装基座的平板分散到整个安装接触面，不会出现局部应力过大导致箱体侧壁变形的问题，适合在各类需要频繁移动搬运的工业箱体、检测设备外箱、户外作业工具箱上配套使用。
