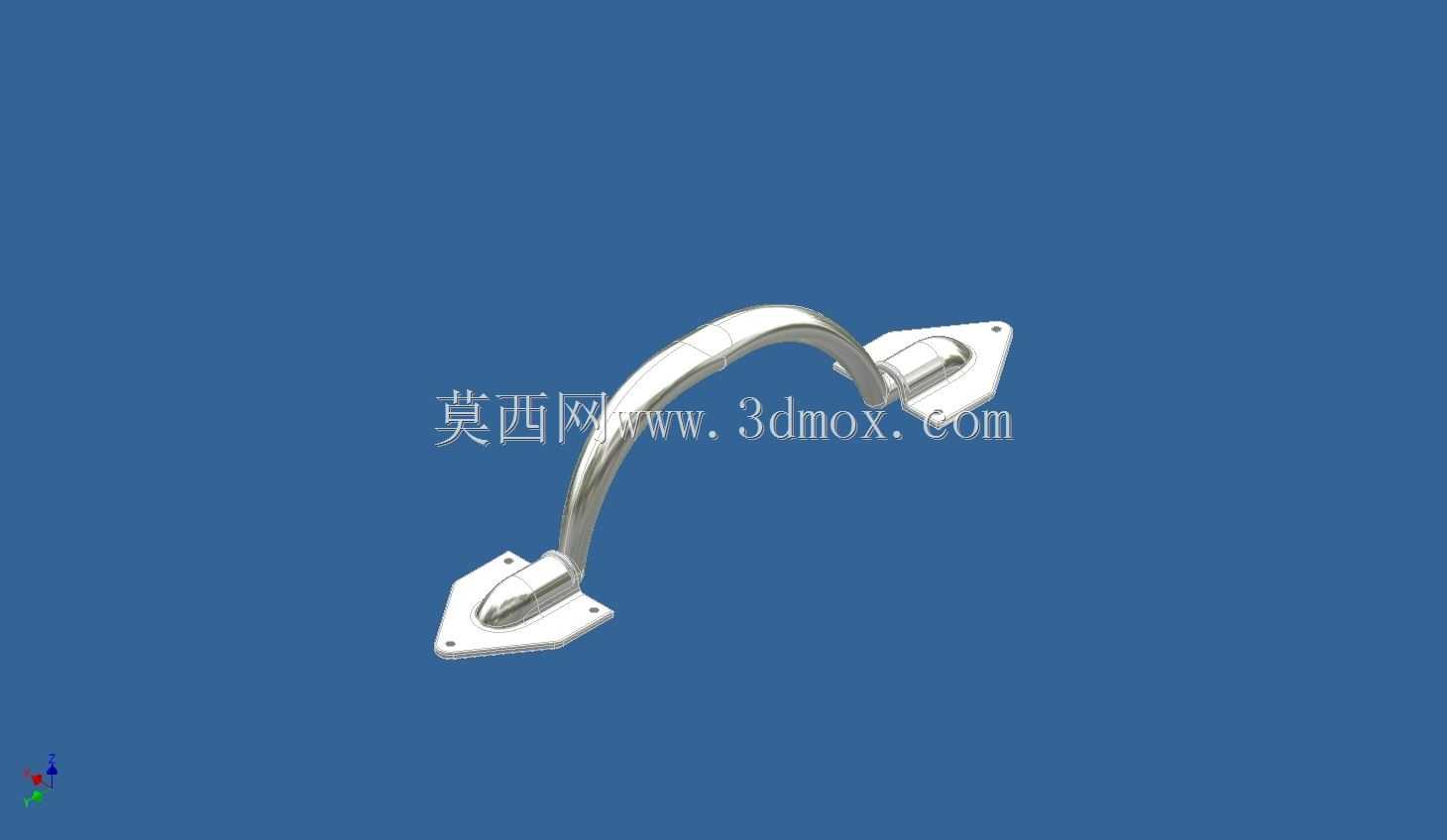

复古弧形双座工业设备拉手结构

　　这类弧形双座拉手最早常见于老式工业柜体、舱门以及厚重的木质或金属箱具上，区别于常见的直柄拉手，弧形的握把轮廓完全贴合人手抓握时的掌面弧度，操作人员在佩戴劳保手套的状态下也能完全施力，不会出现硌手、滑脱的问题。两个菱形安装座的设计并非单纯的复古造型考量，菱形结构的四个安装孔位呈对角分布，相比方形或圆形安装座，在同等安装面积下能提供更均匀的受力分布，当操作人员横向拉动门扇或箱盖时，安装座的受力不会集中在单侧孔位，能有效降低长期使用后安装孔位松动、座体变形的概率。从安装边界来看，这类拉手的安装座贴合面为完全平面结构，不需要在安装基材上做沉槽或异形开孔，只需要按照孔位坐标钻出对应直径的通孔，使用沉头螺丝从基材背面锁紧即可完成安装，

　　适配厚度在1.5mm到20mm之间的金属板材、实木板材以及硬质复合板材，不需要额外定制转接件。握把部分的弧形抬升高度经过实际使用验证，刚好能留出成年人四指并拢穿入的握持空间，不会因为握把与安装面间隙过小导致手指卡滞，也不会因为抬升过高导致整体突出安装面过多，在设备运输、人员通行过程中减少勾挂风险。握把与两端安装座的连接位置做了圆弧过渡处理，没有尖锐的棱角，一方面是避免加工过程中应力集中导致的连接部位断裂，另一方面也能防止操作人员在快速抓握时被边角划伤。这类拉手的应用场景并不局限于老式设备复刻，在当前的特种工业柜体、户外设备检修门、复古风格工业机箱上也有大量使用，其厚重的金属结构相比薄板材冲压的轻型拉手，能承受更大的拉拽载荷，

　　即使在频繁开关、带载荷拉动的使用场景下，也不会出现握把变形、连接部位断裂的问题。在建模过程中需要重点关注握把的弧形曲率与安装座的角度配合，两端安装座的固定面需要保持完全共面，否则安装时会出现座体与安装面贴合不严，锁紧螺丝后座体产生内应力，长期使用后出现断裂的问题；同时握把的截面直径需要符合人手握持的舒适尺寸，过细会导致抓握时压强过大产生硌手感，过粗则会导致手掌较小的操作人员无法完全抓牢，降低施力效率。连接位置的圆角过渡需要保持顺滑，不能出现建模的棱线断点，否则在后续数控加工或者铸造过程中会出现应力集中点，直接影响零件的结构强度。
