手摇台式砂轮磨削工具结构设计

　　这款手摇台式磨削设备主要面向小型加工工坊、维修站点、家用五金维护场景设计，无需外接电力驱动，完全依靠手摇输入动力即可完成各类小型工件的磨削加工作业，在无供电的野外维修、临时作业场景下具备极强的适配性。设备核心功能覆盖五金刀具刃磨、小型金属件去毛刺、工件端面修平、异形小件打磨等常见加工需求，日常可用于錾子、凿子、小型车刀、园艺剪刃、家用刀具的刃口修复，也可对小型金属冲压件、切割件的飞边进行打磨处理，适配加工场景灵活度高。

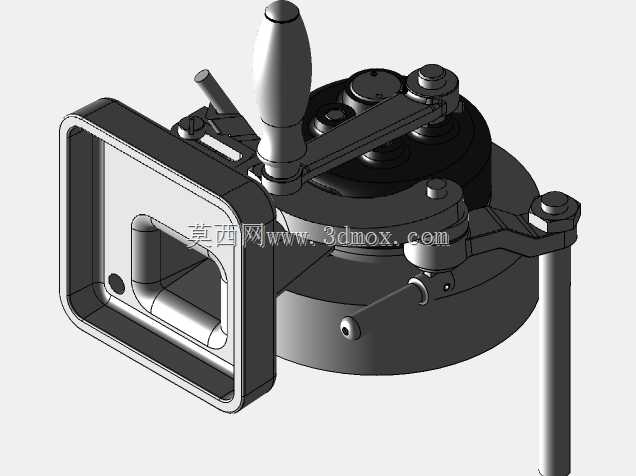

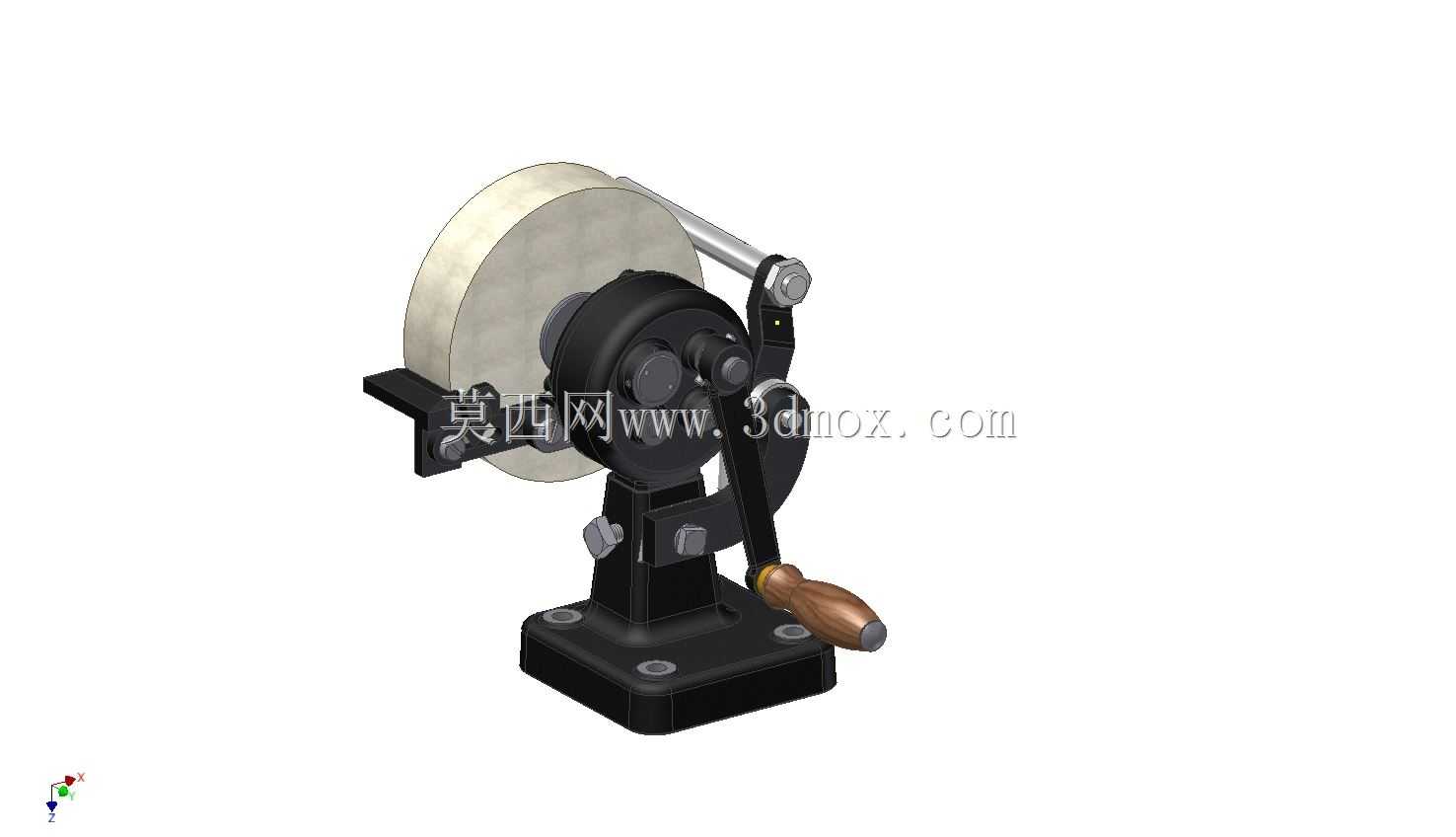

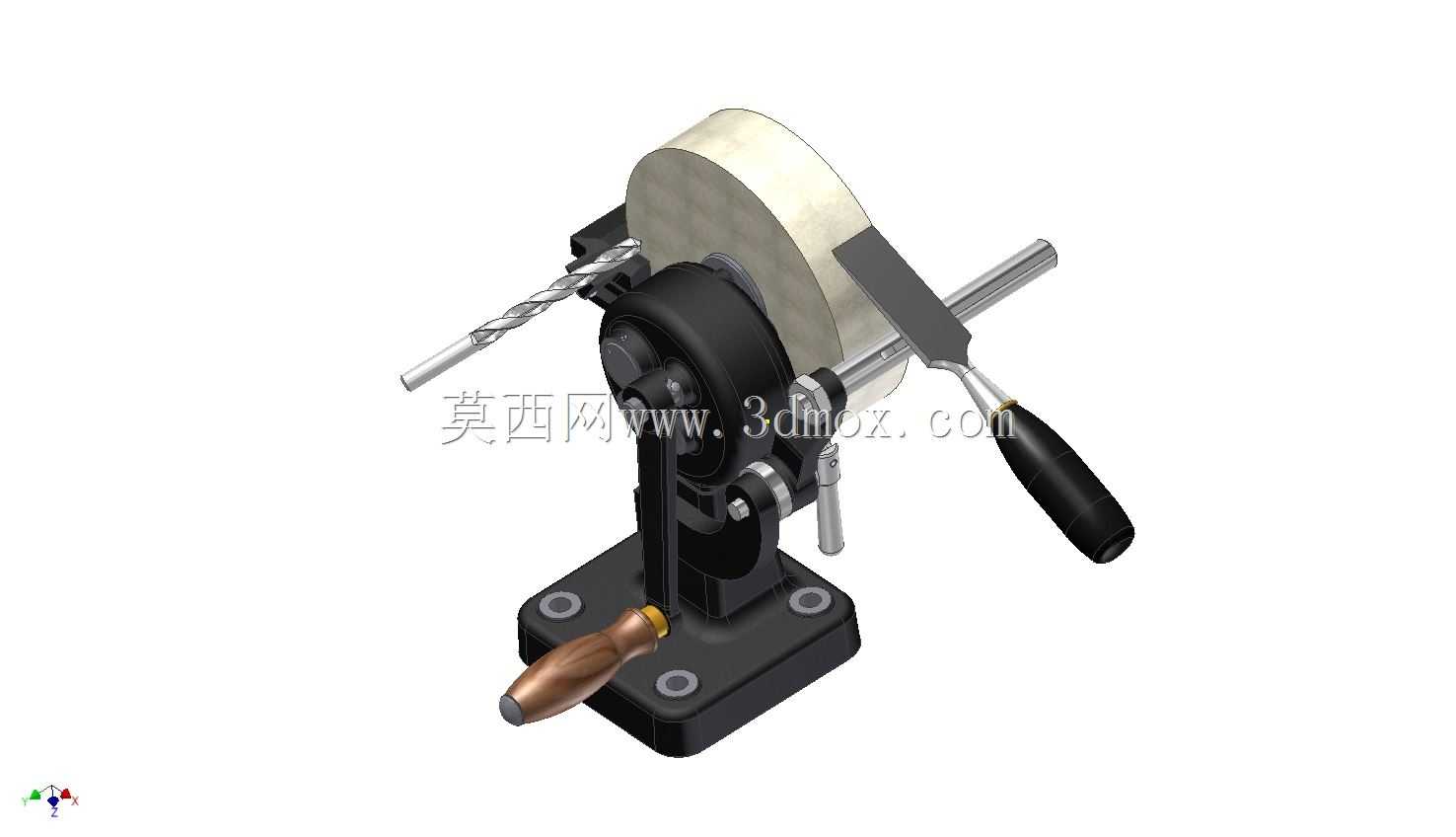

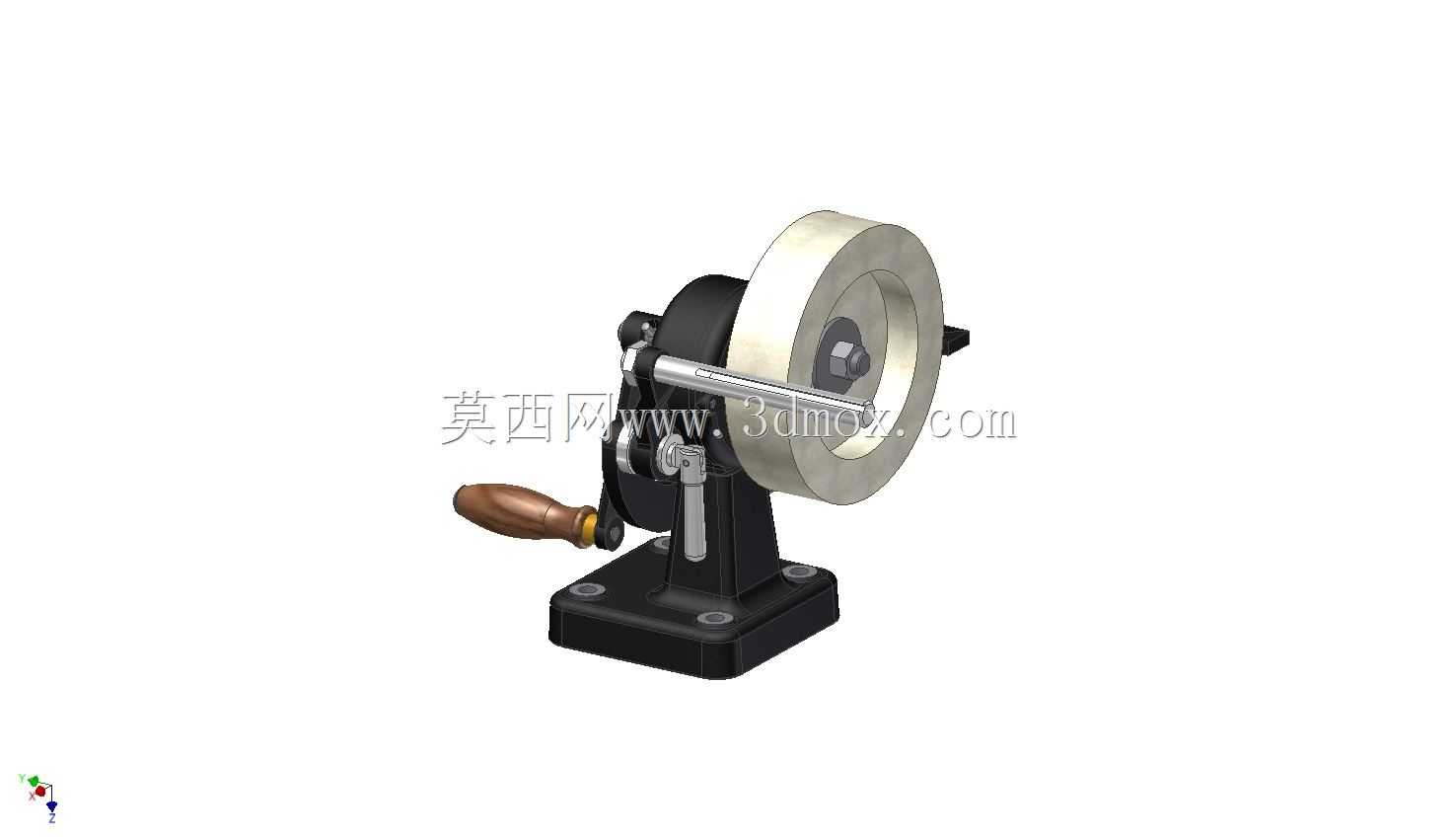

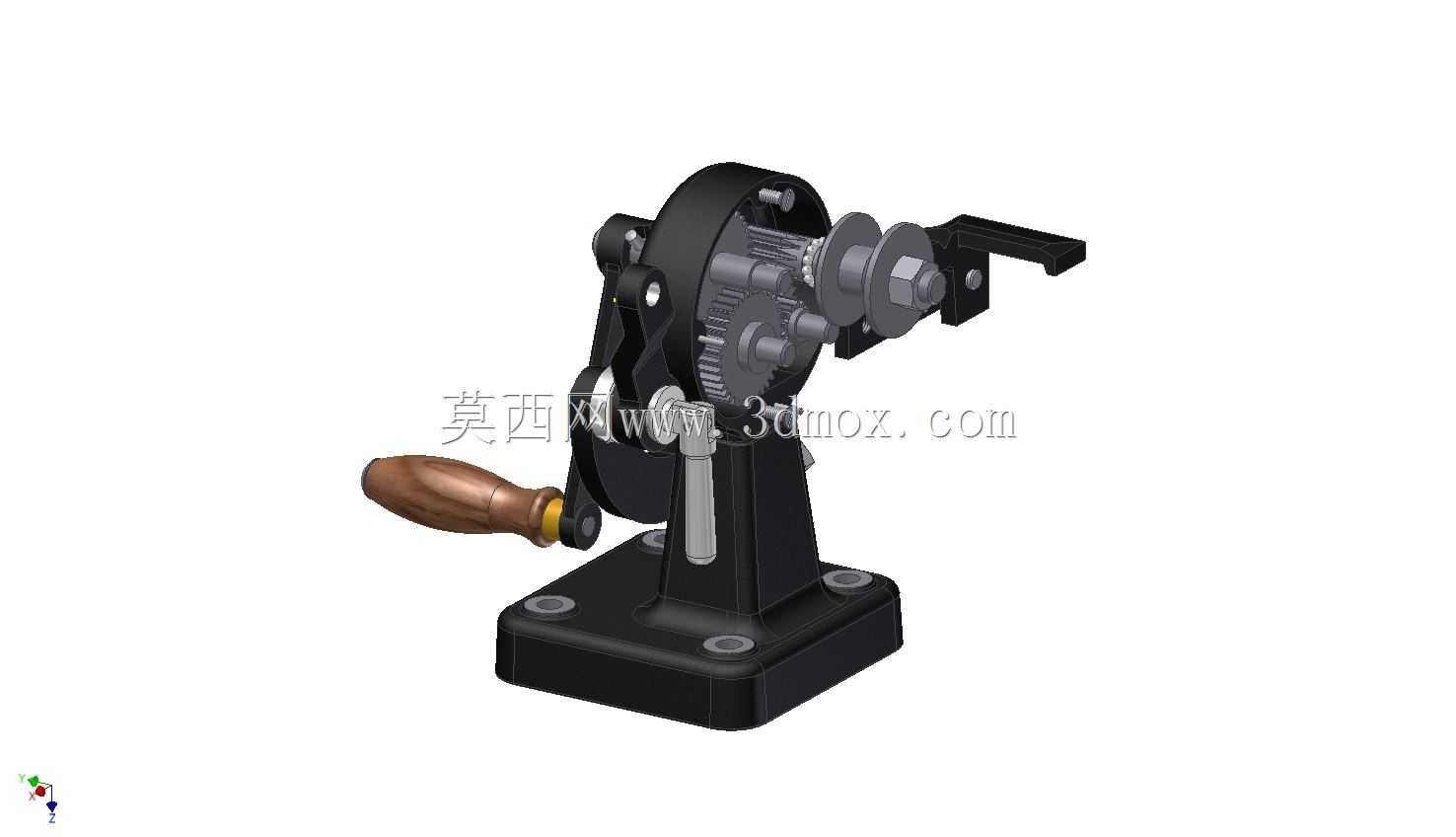

　　从结构设计逻辑来看，设备采用立式铸铁底座作为承载基础，底座预留三个安装固定孔，可通过螺栓直接固定在木质工作台、金属工装台面上，安装边界需预留至少200mm*180mm的台面空间，整机高度约280mm，手摇操作侧需预留不小于150mm的操作空间避免干涉。传动结构采用齿轮增速设计，摇臂输入的低转速通过内部直齿轮组传递到砂轮主轴，可将手摇转速放大3-4倍，保证砂轮线速度满足磨削作业的基本要求，砂轮侧设置可调节角度的刀具托架，托架可根据刃磨角度需求在0-45度范围内调整，托架与砂轮间隙可通过侧边锁紧螺钉调节，最小间隙可控制在1mm以内，避免磨削过程中工件卡入间隙引发安全隐患。

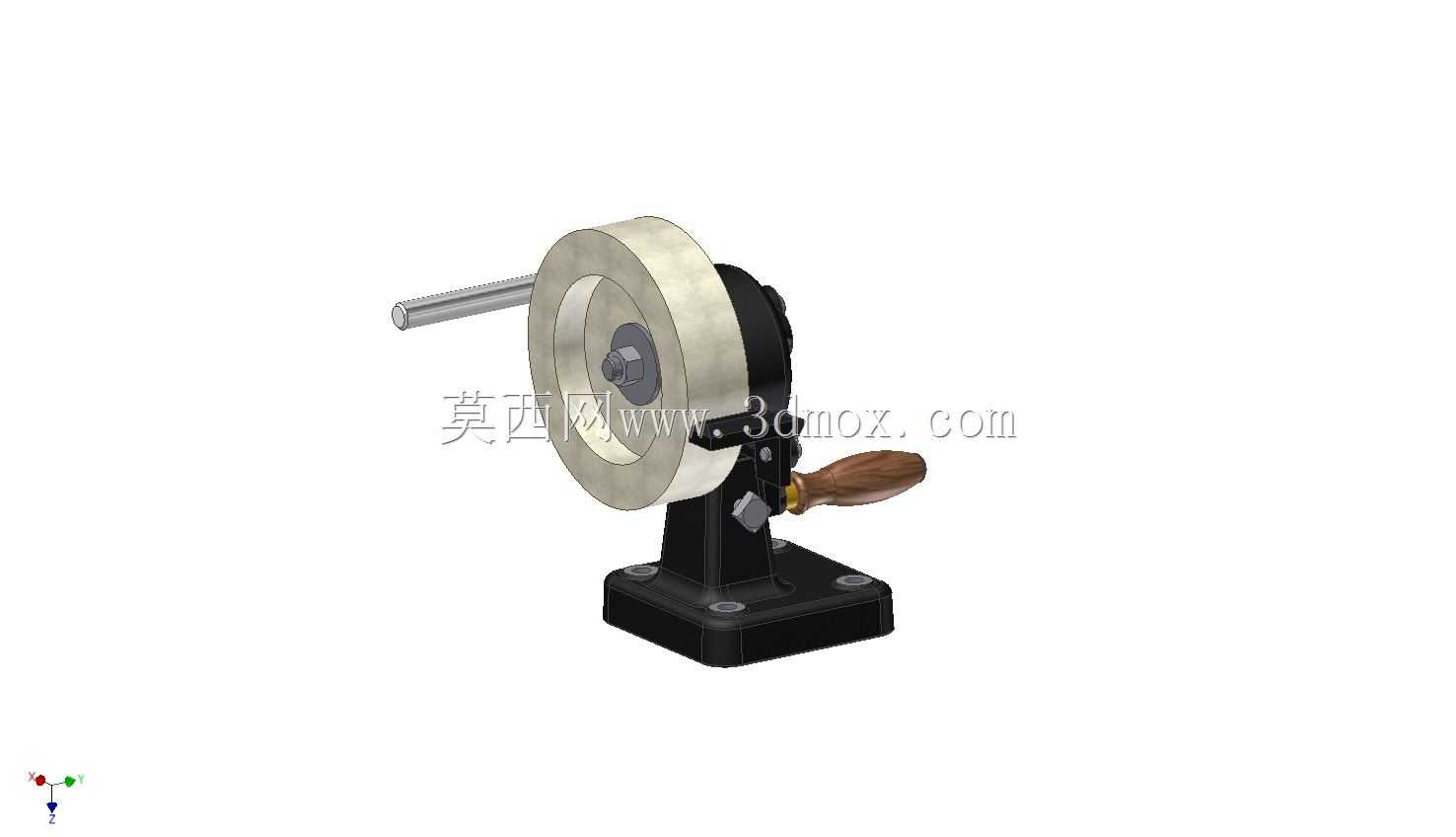

　　设备的砂轮采用常规棕刚玉平行砂轮，砂轮外侧设置半包围式防护壳，可阻挡磨削过程中飞溅的磨屑与砂粒，防护壳上方预留冷却液滴注位置，长时间磨削时可添加少量冷却液避免工件退火。摇臂采用可拆卸式设计，非使用状态下可将摇臂拆下减少设备占用空间，主轴两端设置防尘密封结构，避免磨屑进入轴承部位加速磨损，整体结构无复杂电控元件，日常维护仅需定期给齿轮、轴承部位添加润滑脂即可，故障率极低。

　　从建模细节来看，各部件的装配公差完全按照实际加工要求设定，齿轮啮合间隙控制在0.1-0.2mm之间，主轴径向跳动公差设定为0.02mm，保证砂轮运转过程无明显抖动，底座的配重经过重心校核，手摇操作过程中整机不会出现翘头、晃动问题，托架的调节滑槽采用T型槽结构，锁紧后无松动位移，完全匹配实际设备的使用性能要求。
