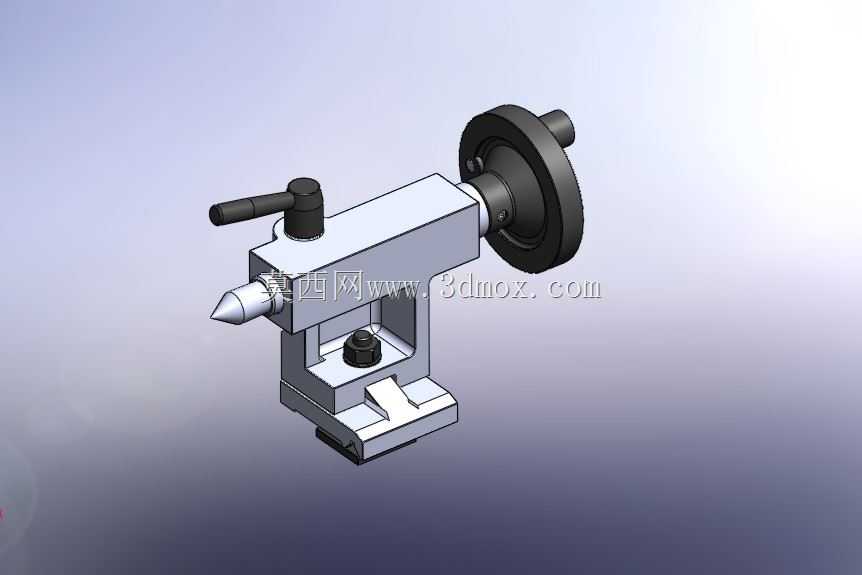

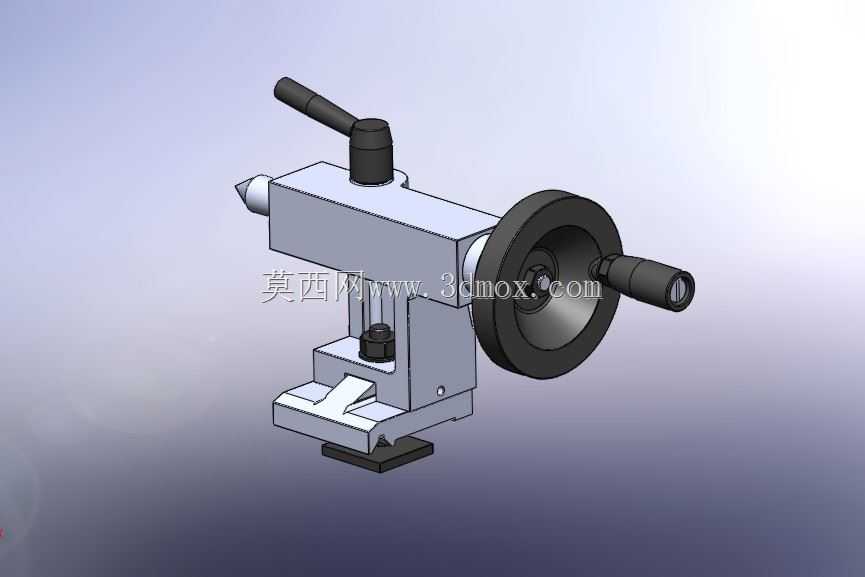

小型车床配套重型尾座结构设计

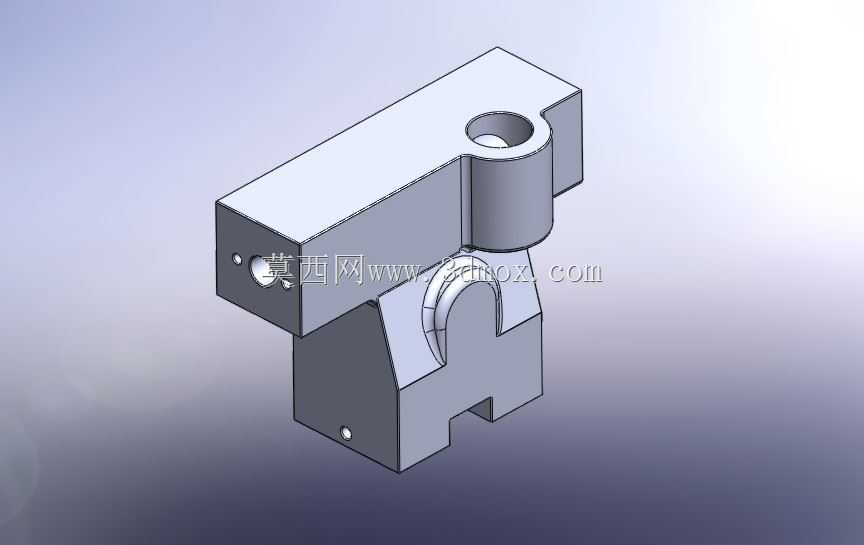

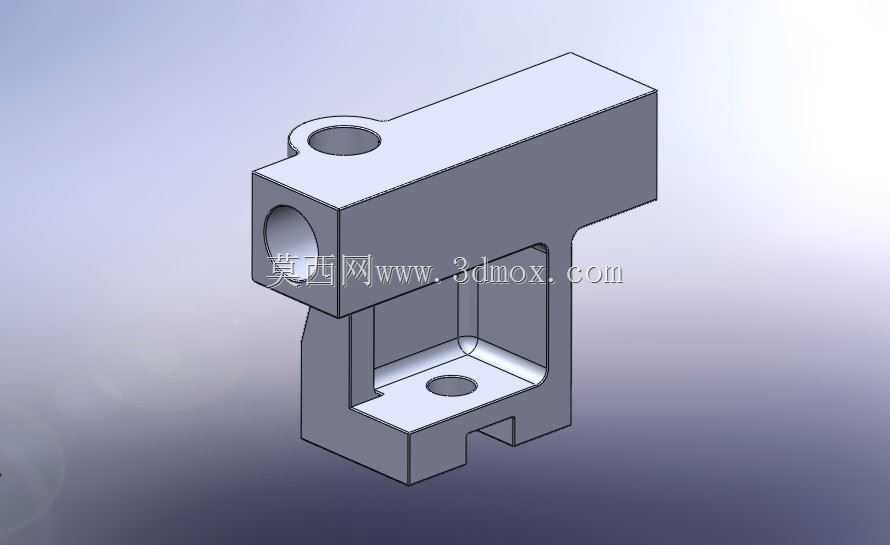

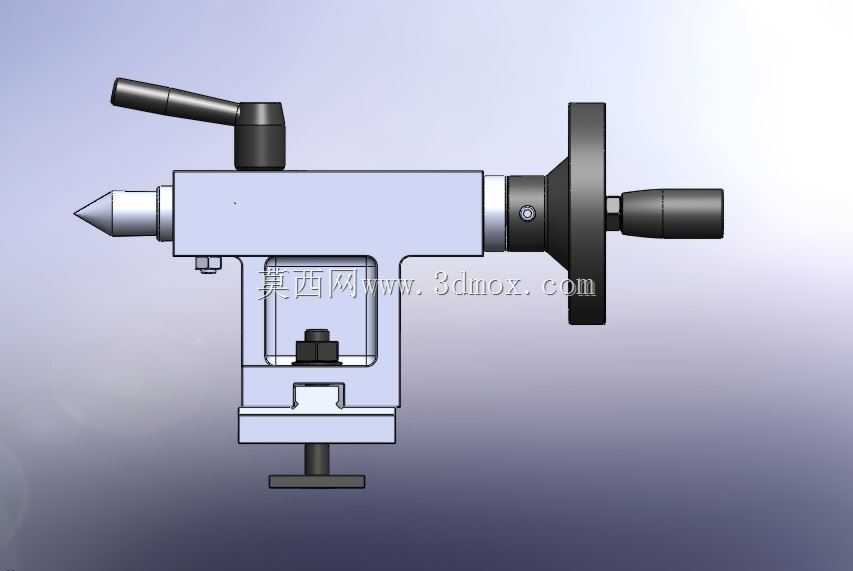

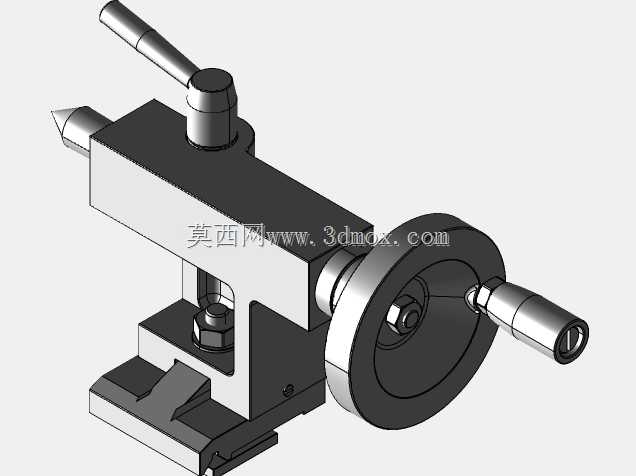

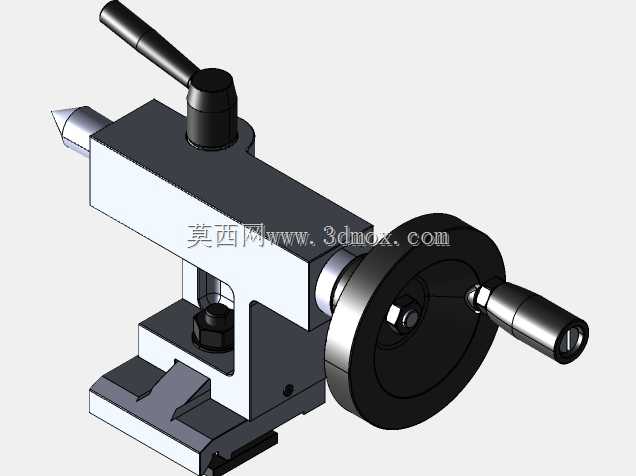

　　这款重型尾座是针对小型普通车床升级改造设计的配套功能部件，主要适配台式、小型落地式车床的床身导轨安装基准，解决原厂尾座刚性不足、顶持力偏弱的问题，在小尺寸零件重型切削、长轴类零件装夹加工场景中能发挥核心支撑作用。从实际加工场景来看，小型车床在进行大切深车削、硬质合金刀具强力切削、长轴类零件双顶装夹加工时，原厂标配尾座往往因为本体壁厚偏薄、导轨配合面接触面积不足，出现顶持颤动、尾座偏移的问题，直接导致加工件出现锥度、表面振纹，甚至会因为顶持力不足造成工件飞出的安全隐患，这款重型尾座就是针对这类痛点做的结构优化。设计阶段优先考虑刚性储备，本体采用整体式块状结构，底部导轨配合面完全匹配对应车床的床身导轨型面，

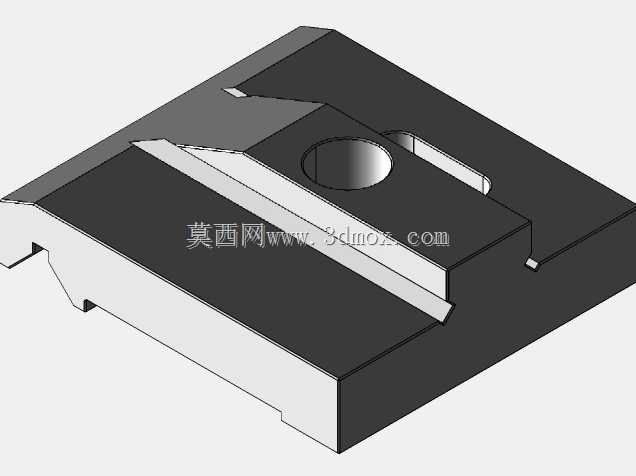

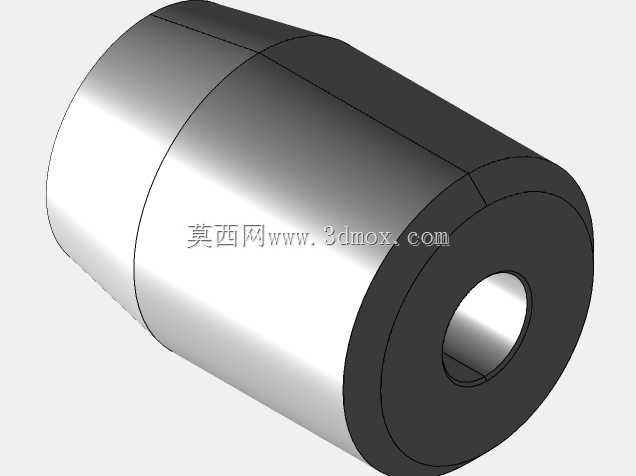

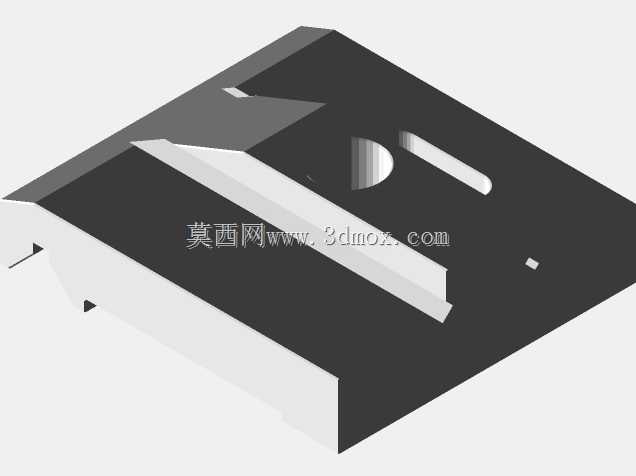

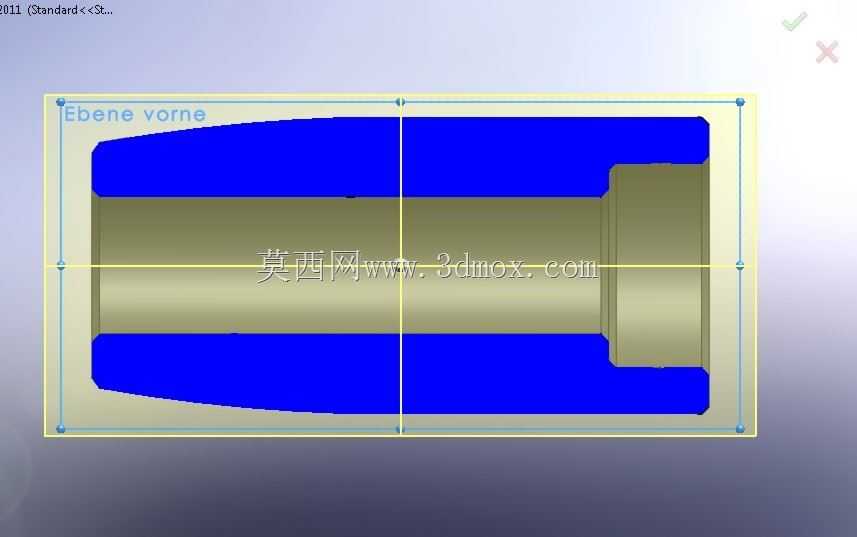

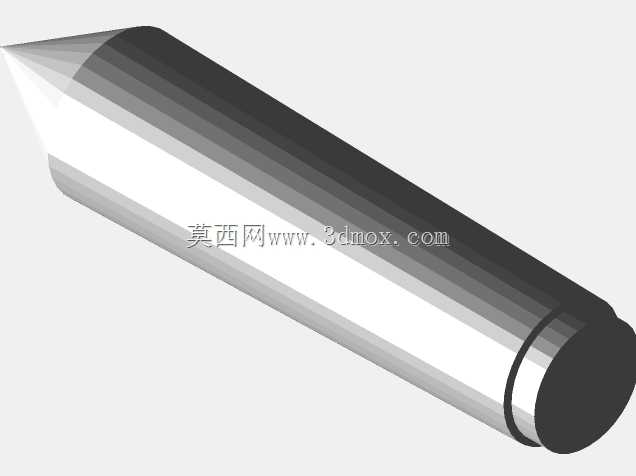

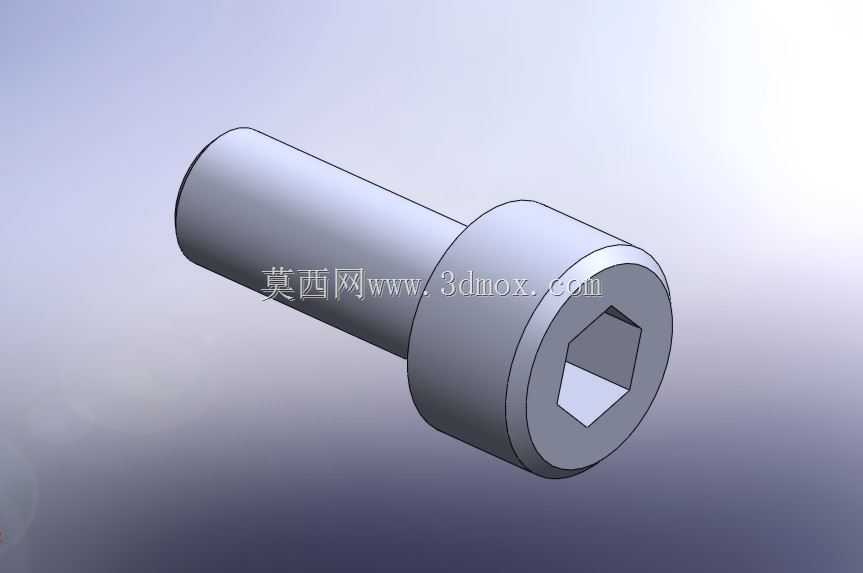

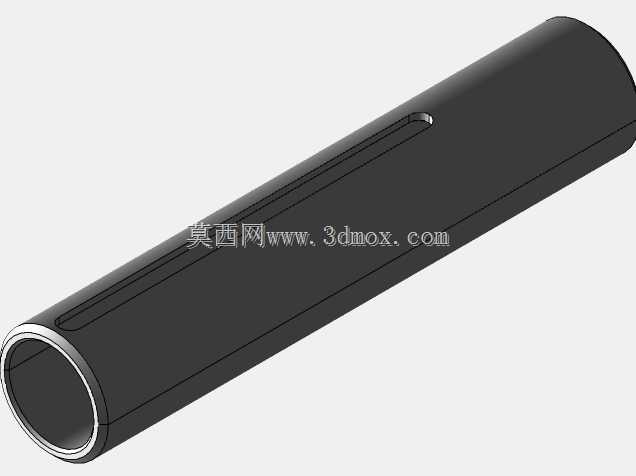

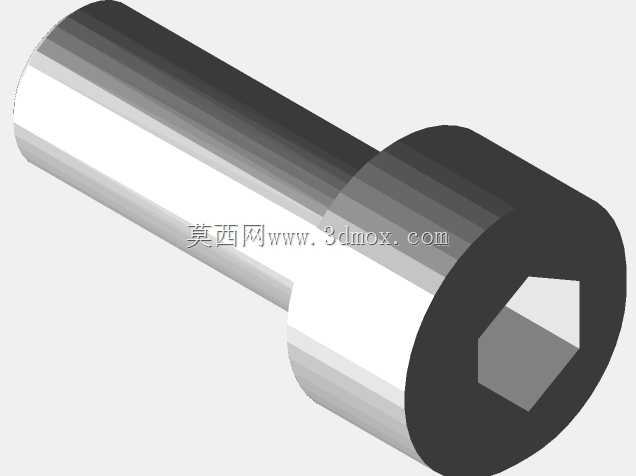

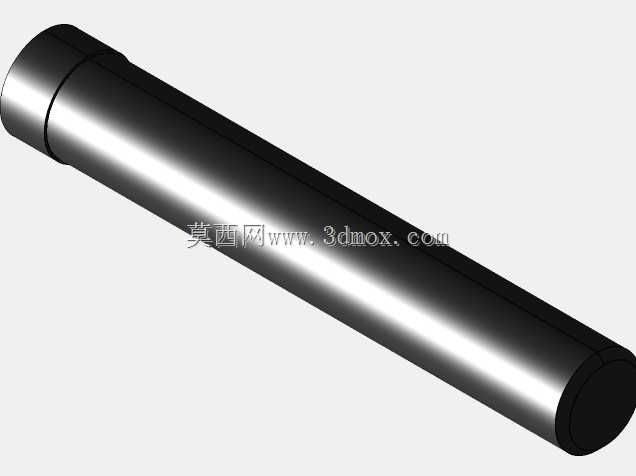

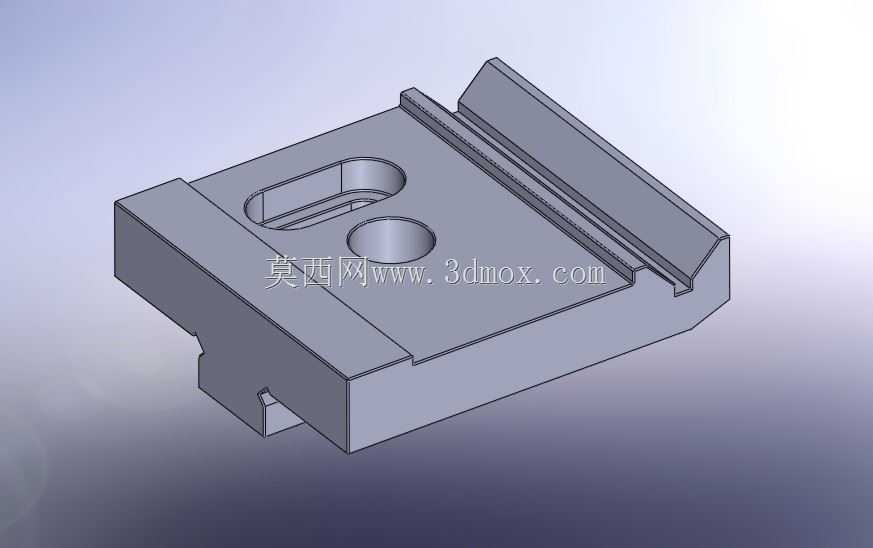

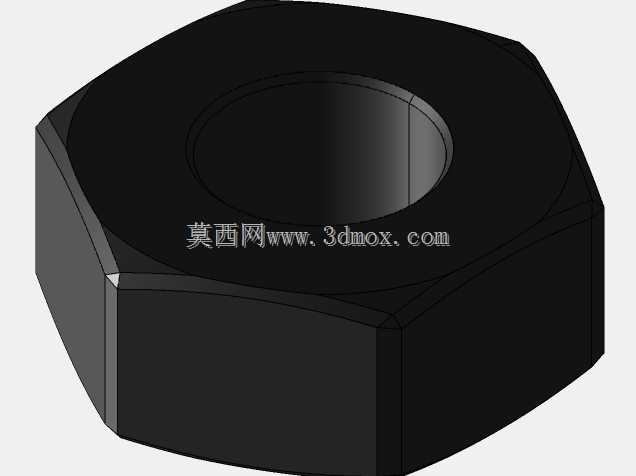

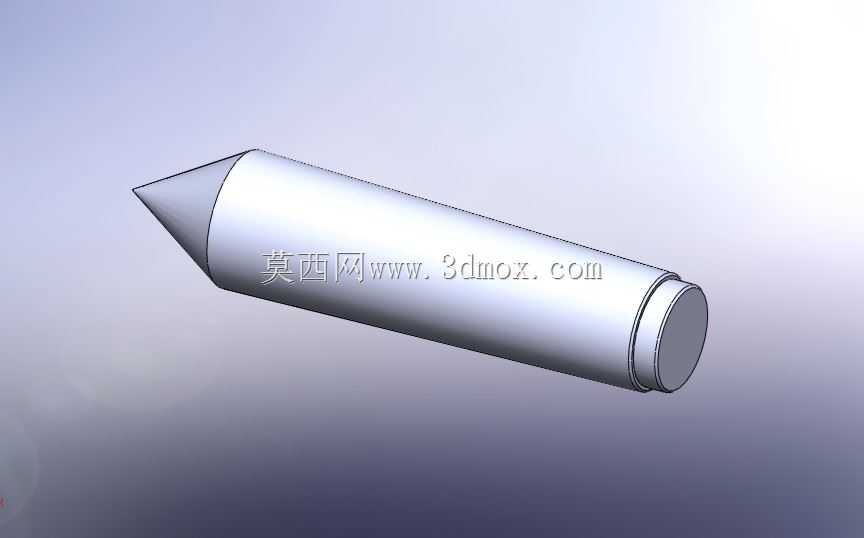

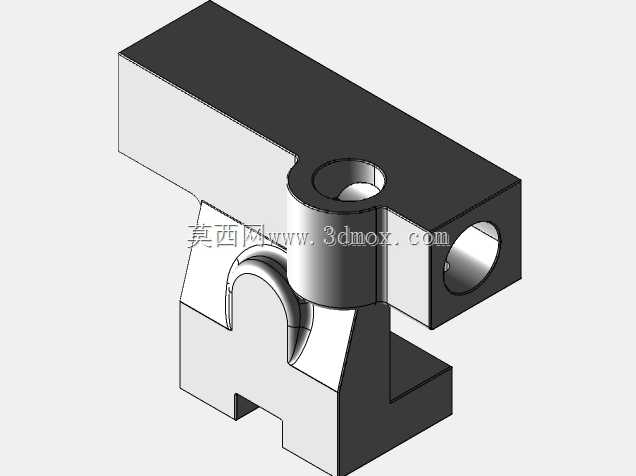

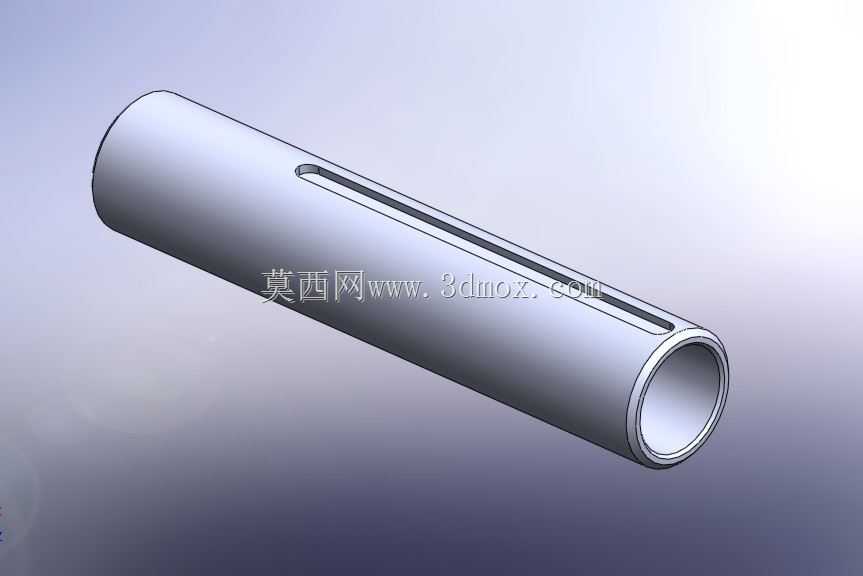

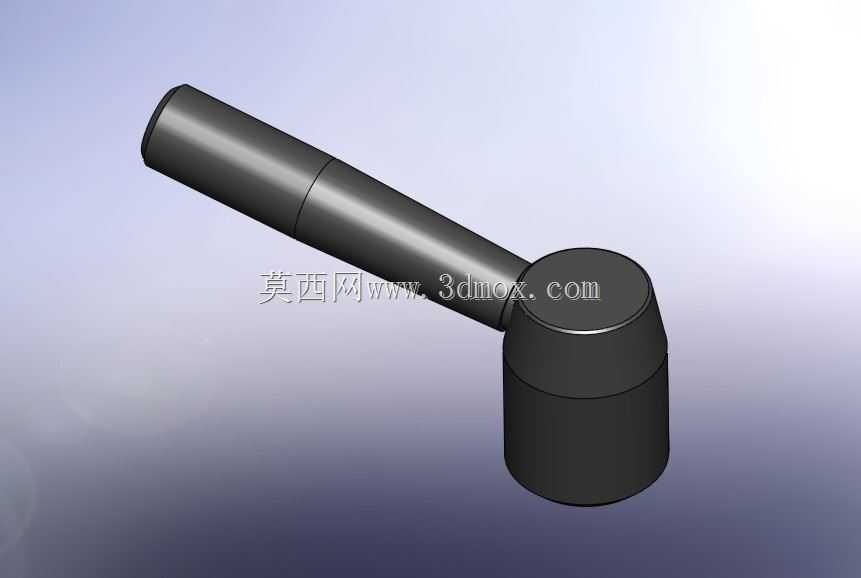

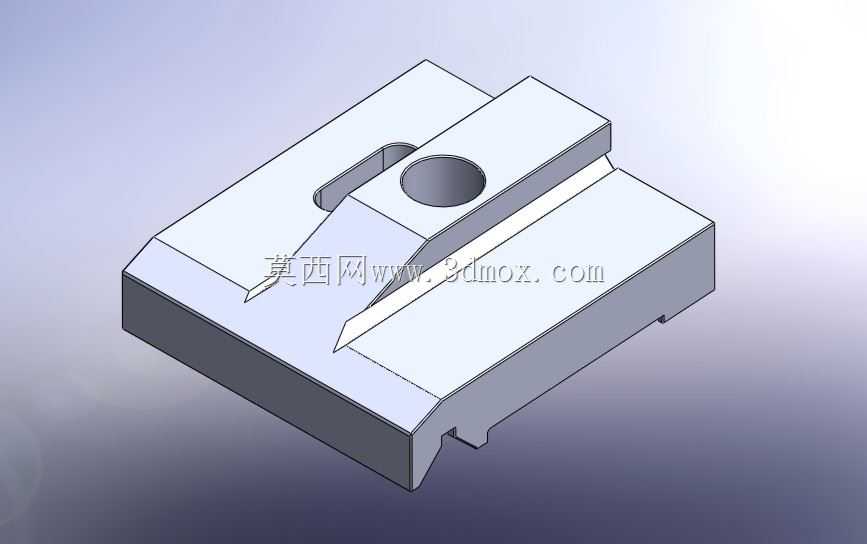

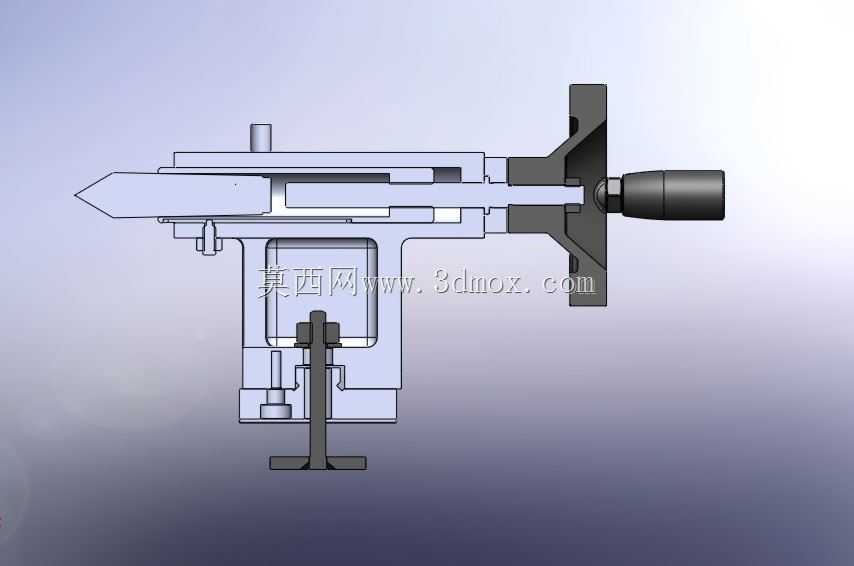

　　配合长度比原厂尾座增加近百分之四十，大幅提升导轨结合面的接触刚度，避免切削受力时的偏转位移。本体上设置的长圆形锁紧槽，用于尾座在床身导轨上的位置锁紧，相比传统圆形螺栓孔，长槽结构可以实现尾座位置的无级调整，适配不同长度工件的顶持需求，调整到位后通过T型螺栓压紧，锁紧力足够抵抗大切深下的轴向切削反力。上部的圆柱形安装孔是顶尖套筒的装配基准，孔位与导轨导向面的平行度公差控制在0.02毫米每百毫米行程范围内，保证顶尖顶持工件时的同轴度，避免长轴加工出现锥度误差。斜向的加强筋结构从套筒安装座位置一直延伸到尾座本体底部，将顶尖受力时的载荷直接传导到床身导轨面，避免本体出现悬臂式的应力集中，在承受最大500公斤顶持力的工况下，

　　本体变形量可以控制在0.01毫米以内，满足强力切削的刚性要求。安装边界上，尾座底部的导轨卡槽尺寸完全适配对应型号车床的床身导轨宽度与角度，不需要对床身做任何二次加工即可直接替换安装，锁紧槽的位置也与床身T型槽的位置完全对应，安装时只需要松开原厂尾座的锁紧螺栓，将原有尾座滑出，再将这款重型尾座沿导轨推入，调整好锁紧螺栓的预紧力即可投入使用，不需要额外的适配改装。日常使用中，这款尾座除了完成常规的顶尖顶持作业，还可以换装钻夹头、铰刀等工具，完成轴类零件端面的中心孔加工、钻孔、铰孔工序，拓展小型车床的加工范围，相比原厂尾座，其厚重的本体结构还能吸收切削过程中的振动，改善加工表面的光洁度，尤其是在加工不锈钢、合金钢等难加工材料时，

　　刚性优势体现得更为明显。结构上没有多余的复杂曲面，所有加工面都是平面、圆柱面等常规机加工特征，普通铣床、磨床即可完成全部加工工序，加工工艺性好，后期维护也十分方便，只需要定期保证导轨配合面的清洁、润滑，锁紧机构定期检查预紧力，即可长期保持加工精度。
