80mm规格车床三爪自定心卡盘结构

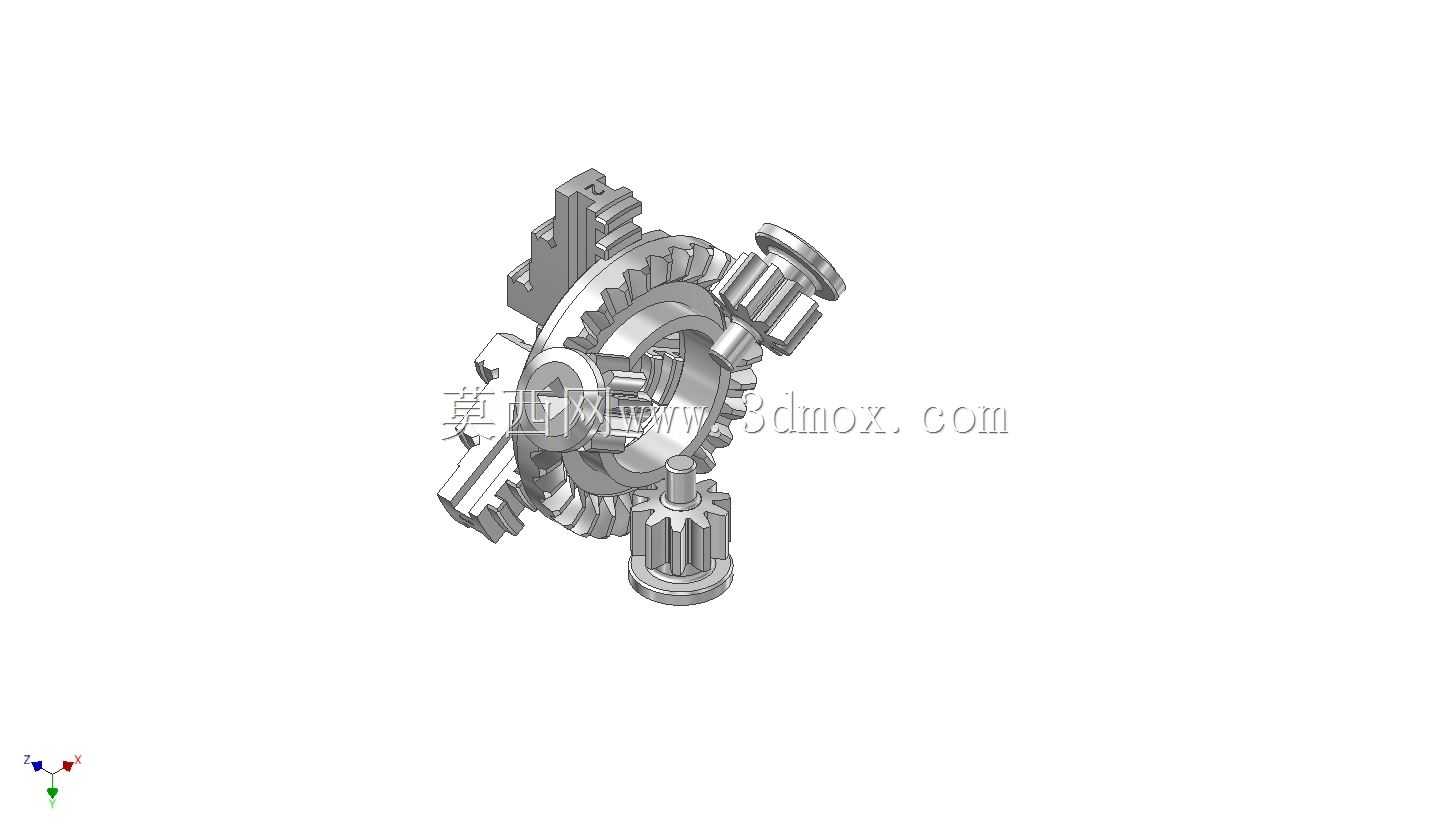

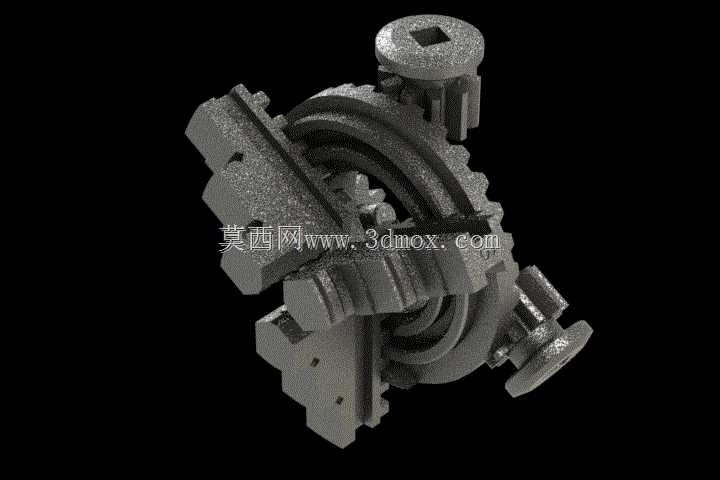

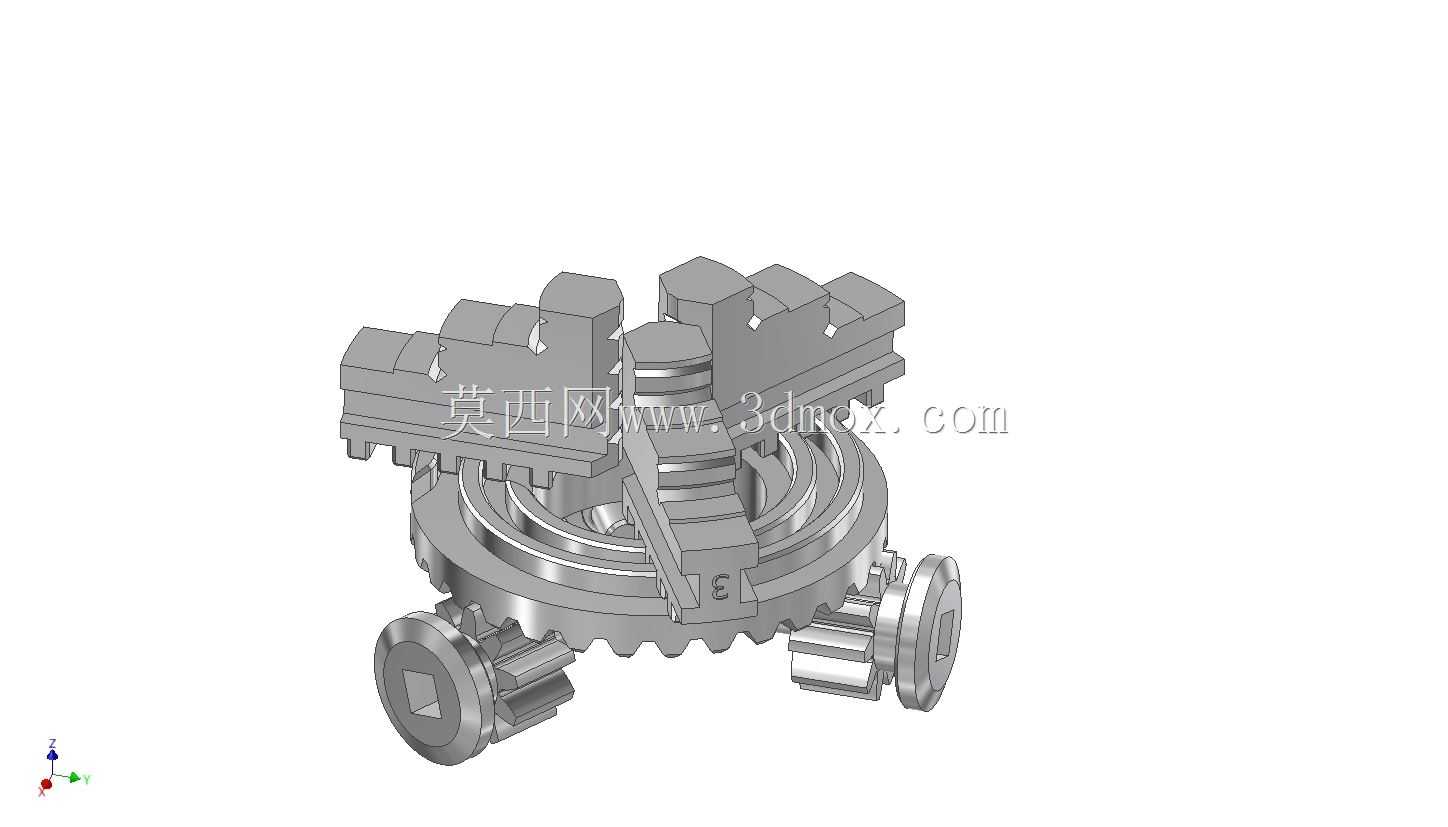

　　在普通车床、小型数控车床及内外圆磨床的加工场景中，卡盘是直接决定工件装夹精度与加工效率的核心执行部件，这款80mm规格的卡盘结构，适配小型台式车床、仪表车床的主轴安装接口，主要用于盘类、轴类回转零件的装夹固定，可在车削外圆、内孔、端面、螺纹等工序中提供稳定的夹持力，避免工件在切削扭矩作用下出现打滑、偏移问题。从结构设计逻辑来看，该卡盘采用三爪自定心的经典传动方案，内部通过平面螺纹盘与三个卡爪的齿面啮合传动，当使用卡盘扳手插入端部的方孔转动时，小锥齿轮带动大锥齿轮转动，大锥齿轮背面的平面螺纹同步驱动三个卡爪沿径向做等距移动，实现自动定心装夹，定心精度可满足常规IT7级精度零件的加工需求，无需操作人员反复找正工件，

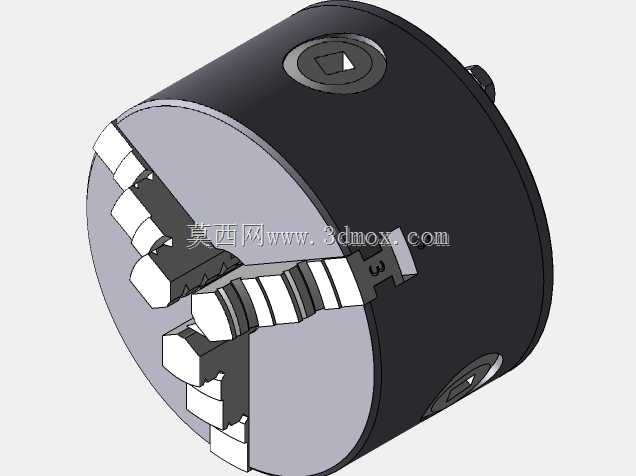

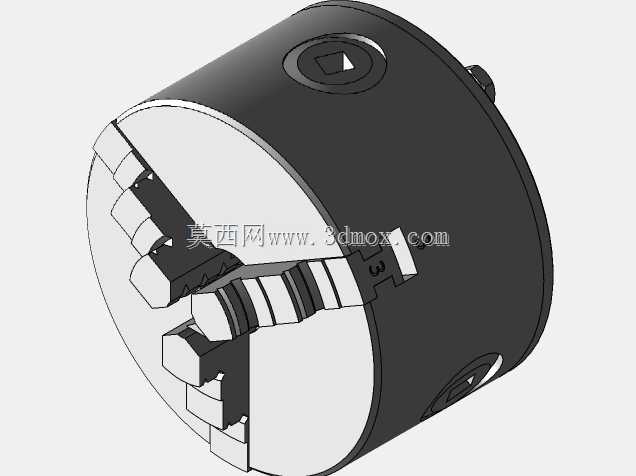

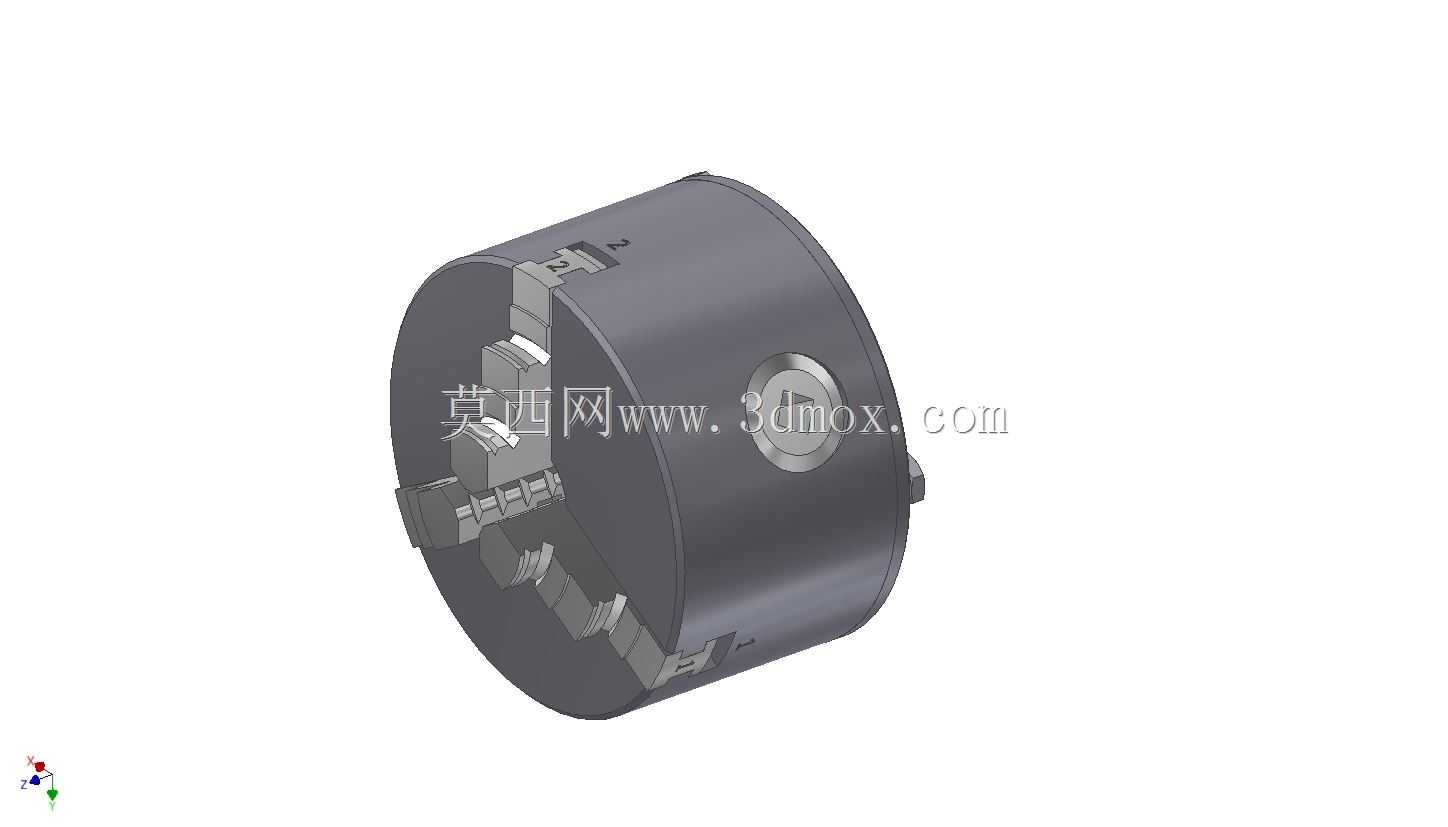

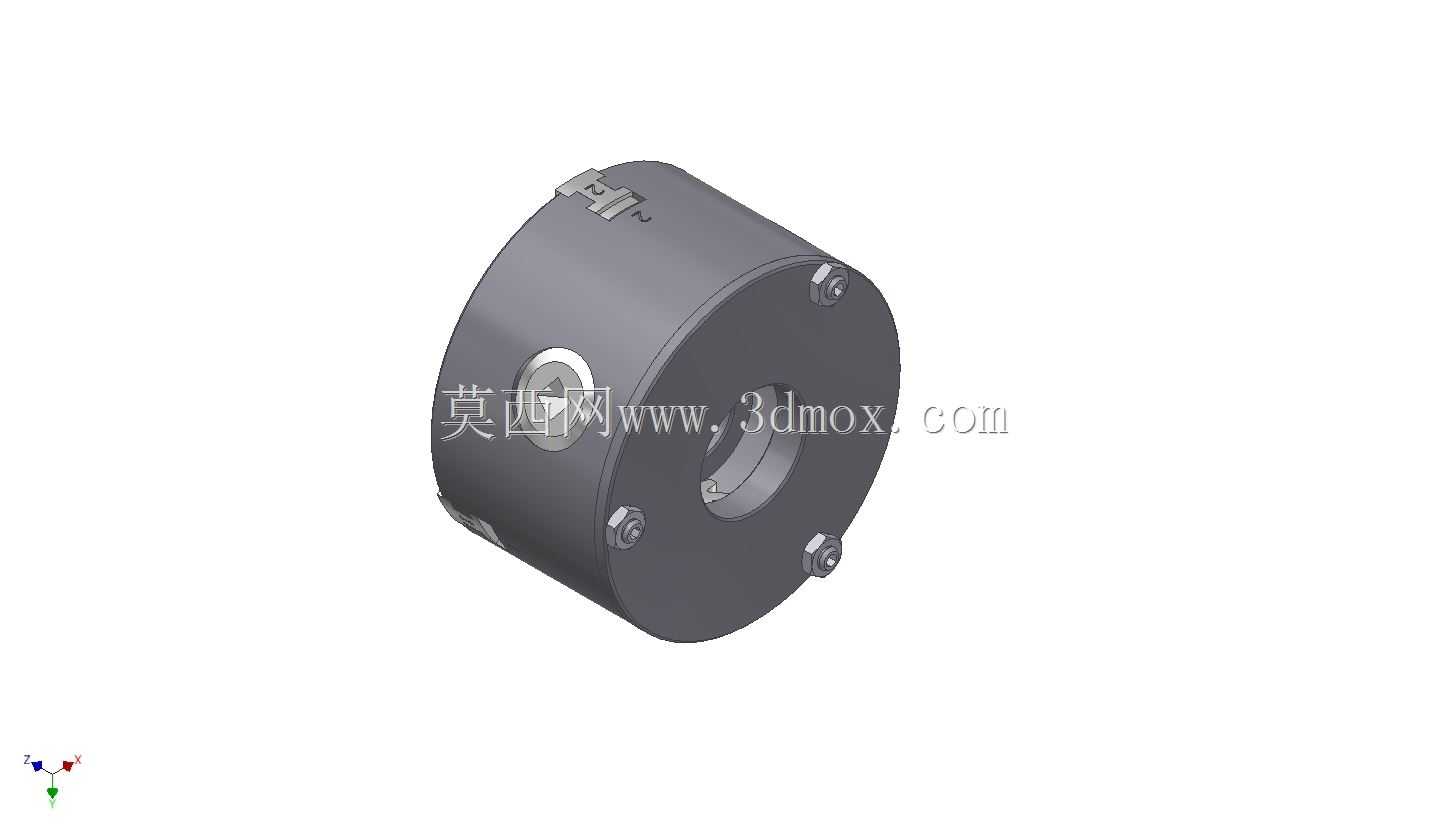

　　大幅缩短单件装夹的辅助时间。卡盘本体采用盘式结构设计，80mm的外径尺寸适配小型机床的主轴端安装空间，背面的连接止口与安装螺孔可直接匹配对应规格的车床主轴法兰，安装时需保证止口配合面的清洁度，避免铁屑、毛刺进入配合面导致卡盘安装偏斜，进而影响装夹同轴度。三个卡爪采用分体式可换结构，分别配有正爪与反爪两种装夹形式，正爪适用于小直径棒料、盘件的内撑与外夹，反爪可适配更大直径的盘类零件装夹，卡爪的夹持面开有细密的防滑齿纹，可在保证夹持力的同时减少工件表面的夹伤概率，针对有色金属等软质材料加工场景，也可在卡爪夹持面加装铜质软爪，进一步降低装夹损伤。卡盘内部的传动齿轮均采用渐开线齿形设计，齿部经过淬火处理提升耐磨性能，

　　日常使用中需定期向齿轮啮合面注入润滑脂，减少传动磨损，避免卡爪移动出现卡滞、间隙过大的问题。在实际加工应用中，该规格卡盘的最大夹持直径可覆盖正爪夹持范围与反爪夹持范围，可满足小型精密零件、教学实训零件、小批量定制五金零件的加工装夹需求，其紧凑的外形尺寸不会占用过多的机床加工空间，卡盘端面的防护结构可阻挡切削过程中的铁屑、切削液进入卡盘内部传动腔，降低内部零件的锈蚀与磨损风险。设计建模过程中，需重点保证平面螺纹的螺距精度、三个卡爪导向槽的等分精度，以及锥齿轮副的啮合间隙，这些参数直接决定卡盘的定心精度与夹持稳定性，若导向槽等分误差过大，会出现三个卡爪不同步、装夹偏心的问题，直接导致加工零件出现圆度超差、同轴度不合格的质量问题。
