桌面安装式小型带锯切割设备结构

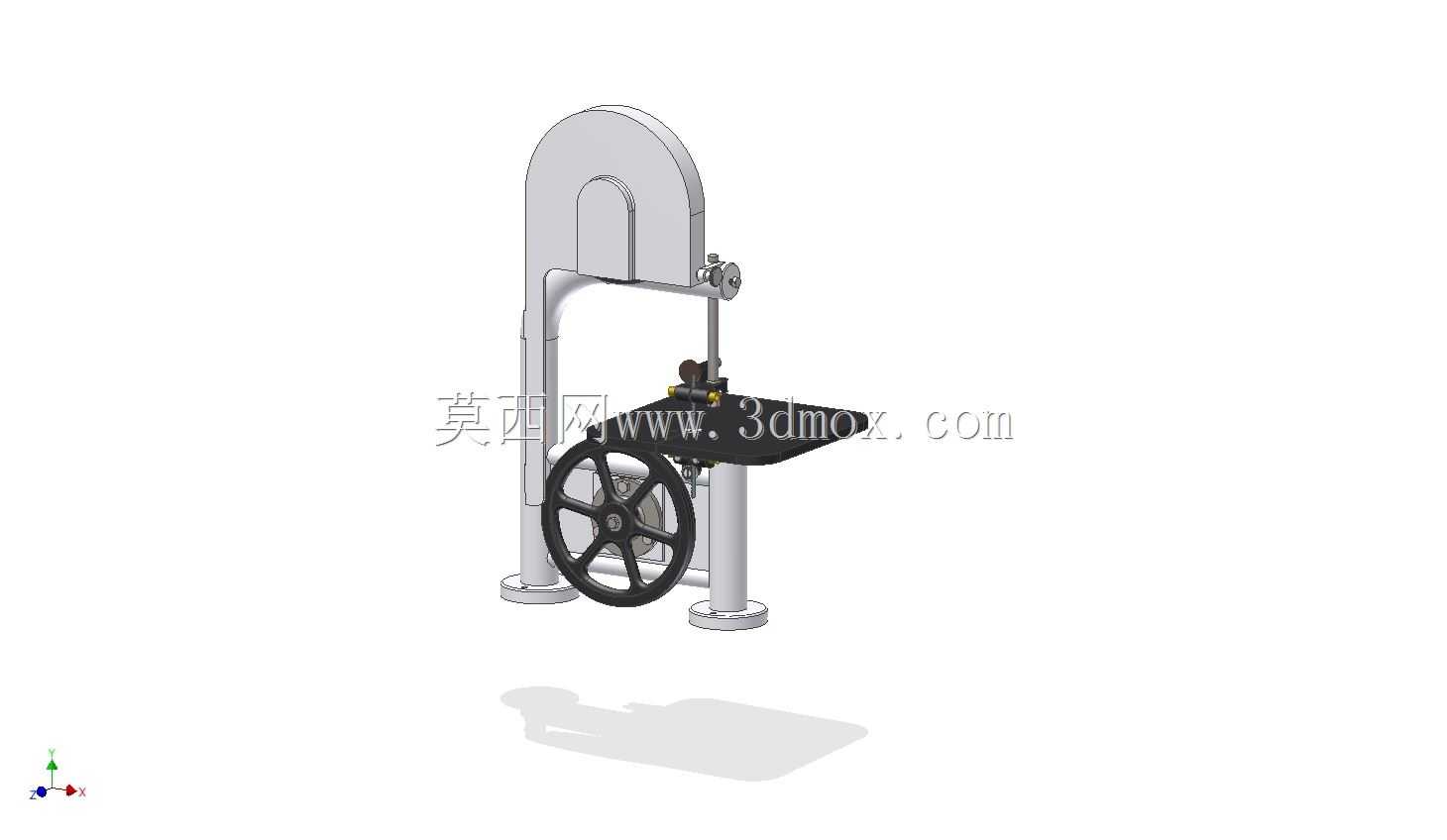

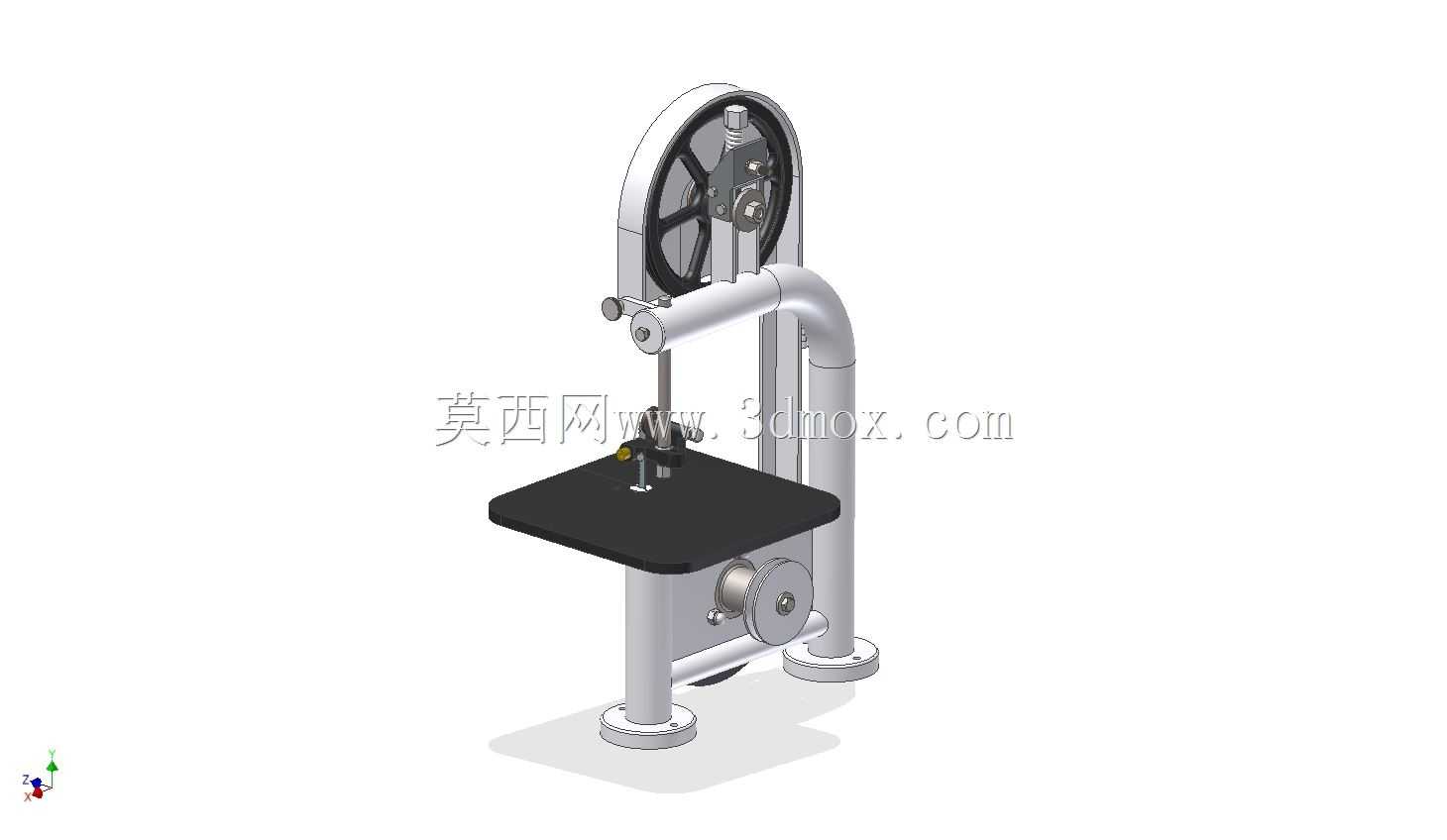

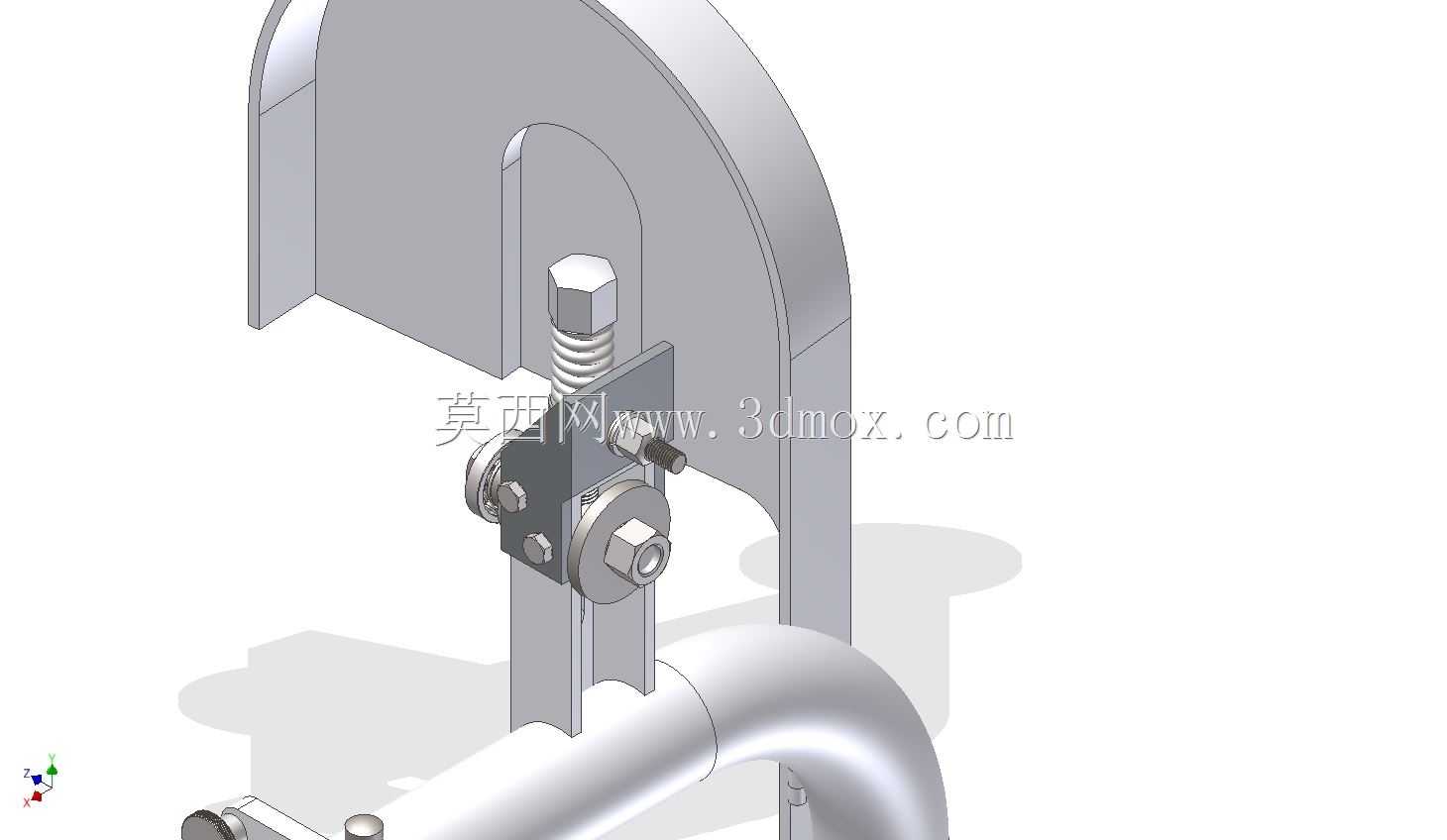

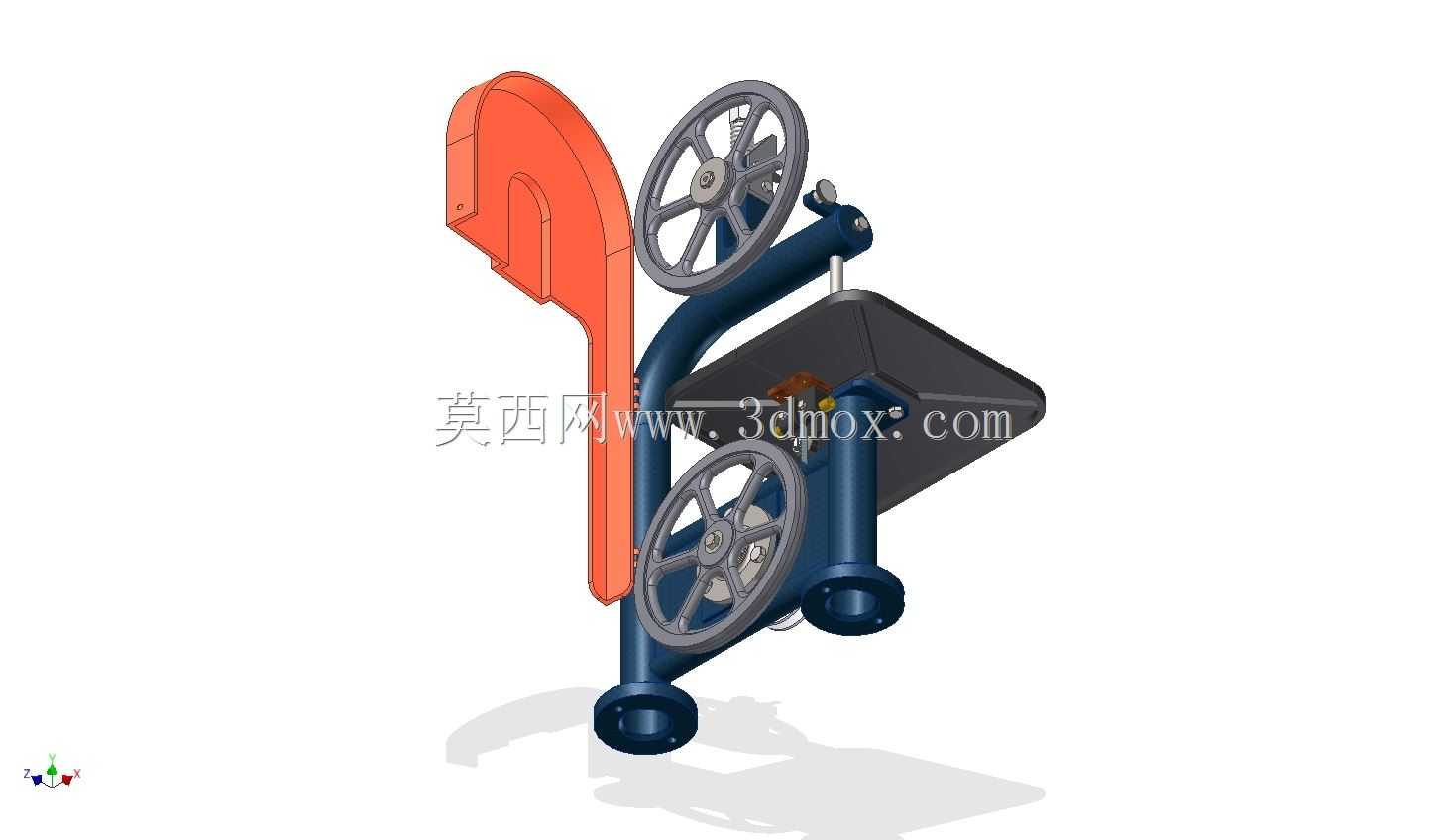

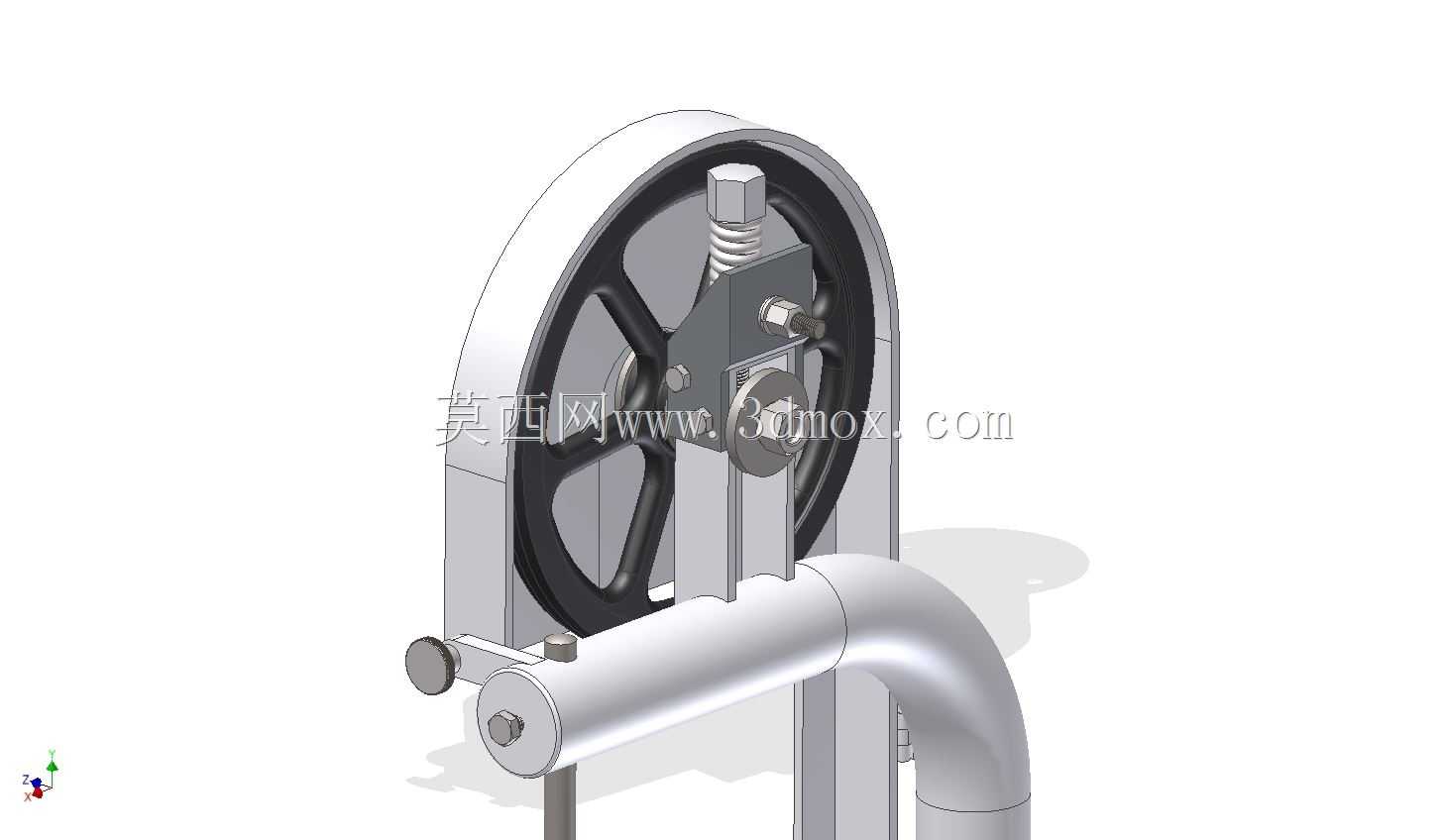

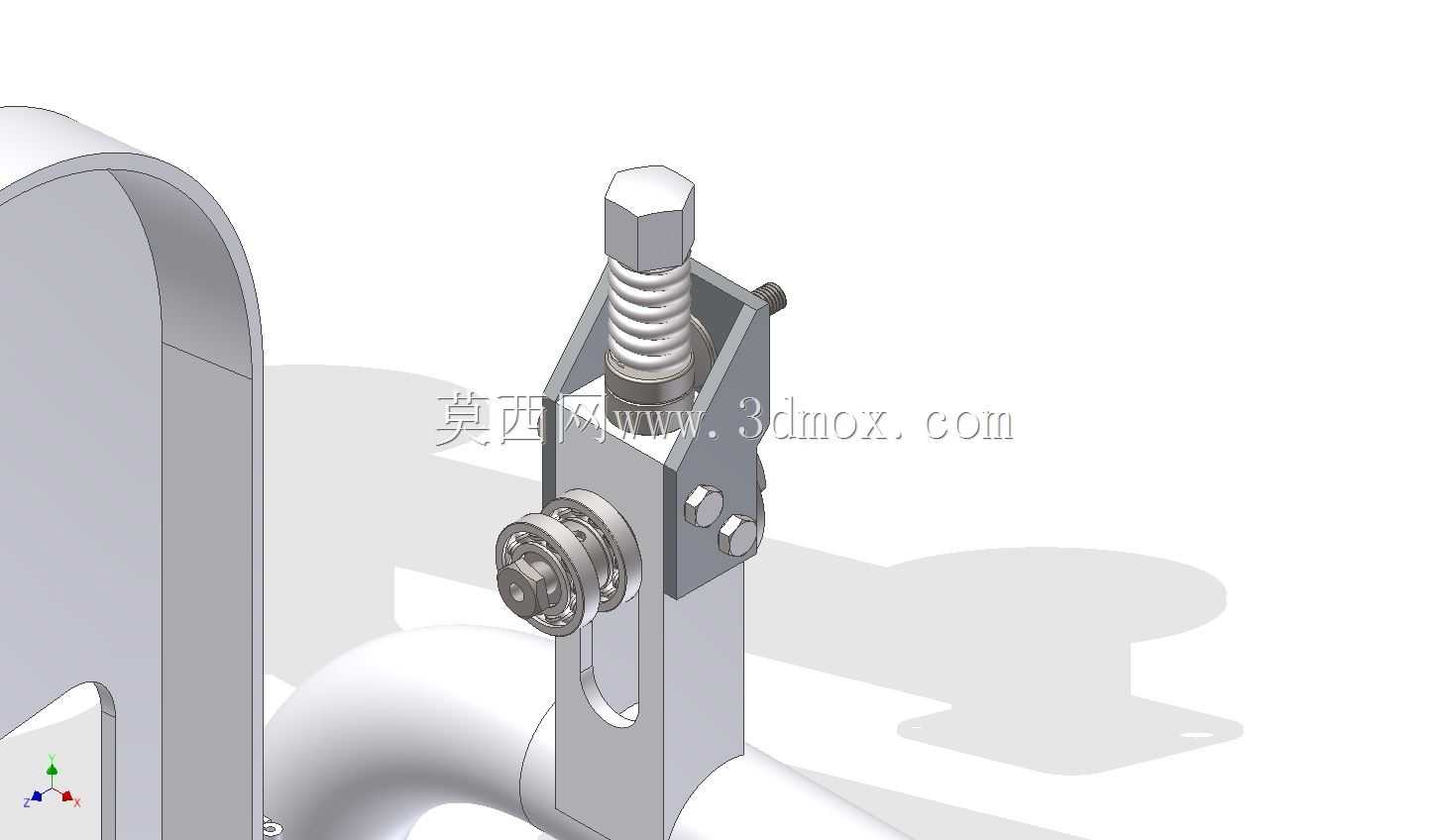

　　这款台式小带锯的结构设计，核心瞄准小批量加工场景下的窄幅料精密切割需求，不管是小型五金维修工位的薄金属型材下料，还是木工手作场景的小规格木料曲线裁切，都能适配，不需要占用大面积车间场地，可直接固定在常规工作台台面使用，适配多数个体加工户、学校实训工位、维修班组的作业空间条件。从结构布局来看，主动轮与从动轮采用立式排布，轮体外侧做了辐条式减重设计，既保证轮体旋转时的结构刚度，避免高速运转下的轮体形变导致锯带跑偏，又能控制整体设备自重，方便单人完成移位与安装固定。张紧机构设置在从动轮的上方安装位，通过螺栓调节结构实现锯带张紧度的无级调整，作业人员可根据不同材质锯带、不同切割负载的需求，灵活调整张紧力，避免张紧度过大导致锯带疲劳断裂，

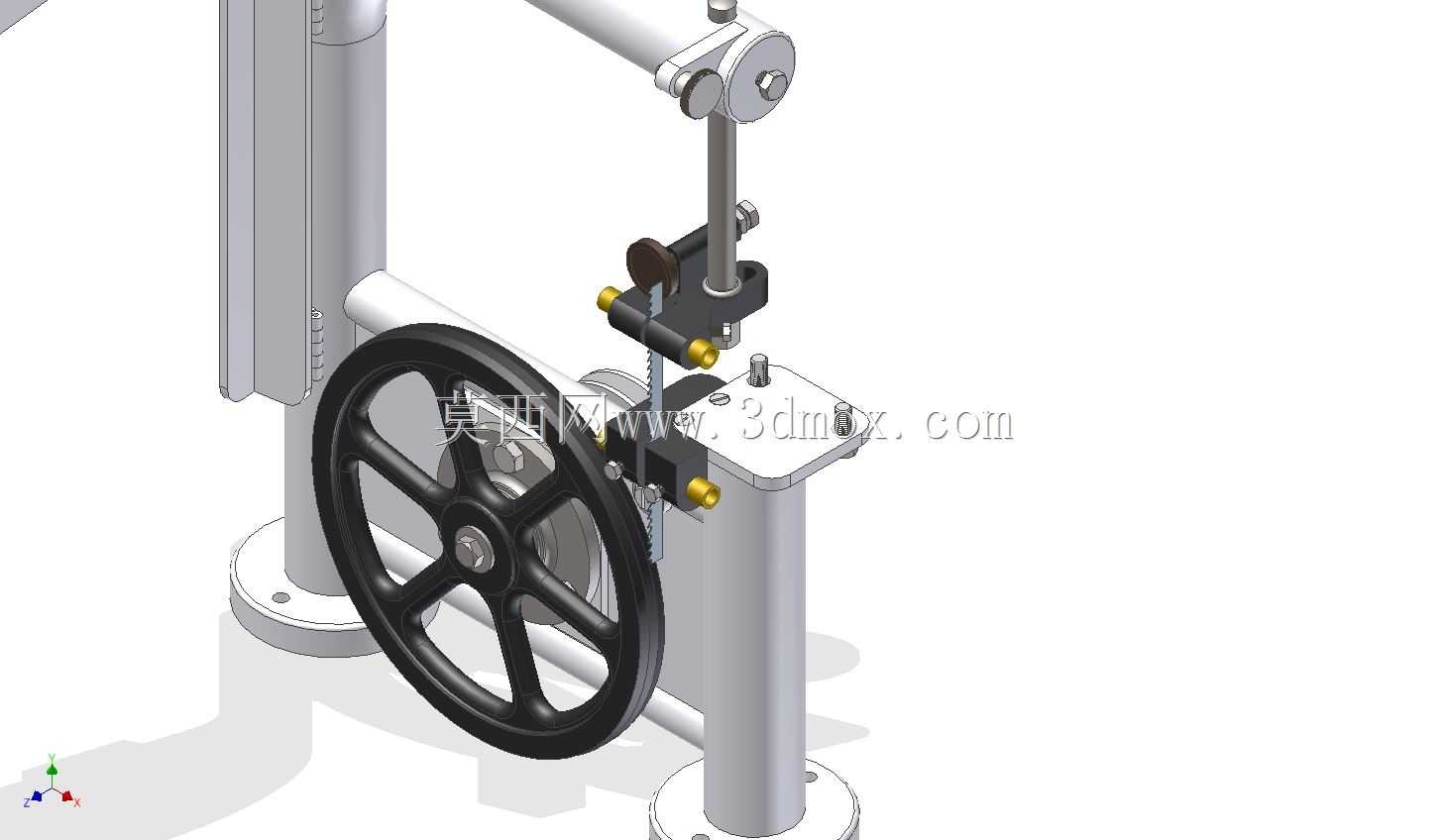

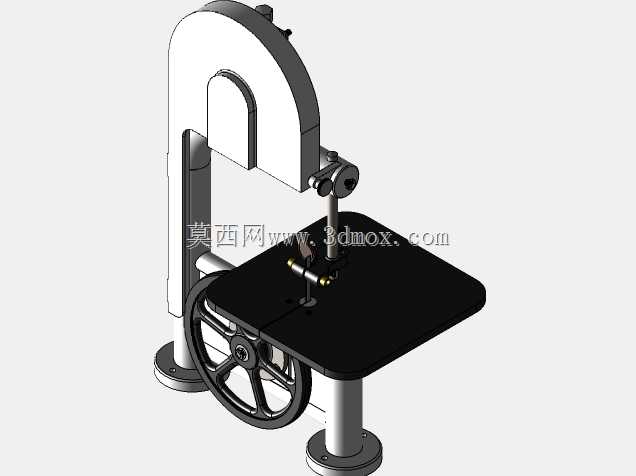

　　或是张紧度不足出现锯带打滑、切割面倾斜的问题。导向臂部分采用圆柱悬臂结构，延伸至切割工位上方，靠近锯带作业侧设置了导向定位块，能够限制锯带切割过程中的横向窜动，保证切割路径的直线度，即使是切割厚度较薄的薄壁管材、细木条，也不会出现锯带偏移导致的切口毛刺过大、尺寸超差问题。设备的工作台适配结构做了弯管支撑设计，可直接卡装在常规厚度的工作台边缘，不需要额外浇筑安装基础，也不需要打膨胀螺栓固定，安装边界可适配厚度在20mm到50mm之间的常规工作台面板，安装后整体重心靠下，切割作业时不会出现设备晃动、侧翻的问题。锯带的运行路径全程做了防护结构预留，除了作业段的锯带外露用于切割，其余轮体包覆段、回程段的锯带都可加装防护外壳，

　　避免作业人员误触运转中的锯带造成工伤，符合小型加工设备的安全设计要求。切割进给依靠人工推送物料实现，结构上没有复杂的电控进给组件，后期维护成本极低，日常仅需要定期检查轮体轴承的润滑状态、锯带的磨损情况，以及张紧机构的锁紧可靠性，不需要专业运维人员即可完成日常保养。针对不同的切割需求，这款结构可适配不同齿距的环形锯带，更换锯带时仅需要松开上方的张紧螺栓，将旧锯带从两轮上取下，套入新锯带后重新调整张紧度与导向块间隙即可，整个更换过程不需要复杂的专用工具，单人五分钟内即可完成操作，能够快速切换不同材质的切割作业，适配多品类小批量的灵活加工需求。
