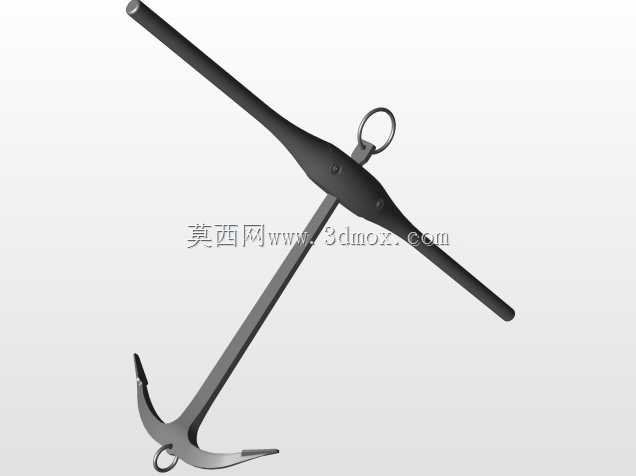

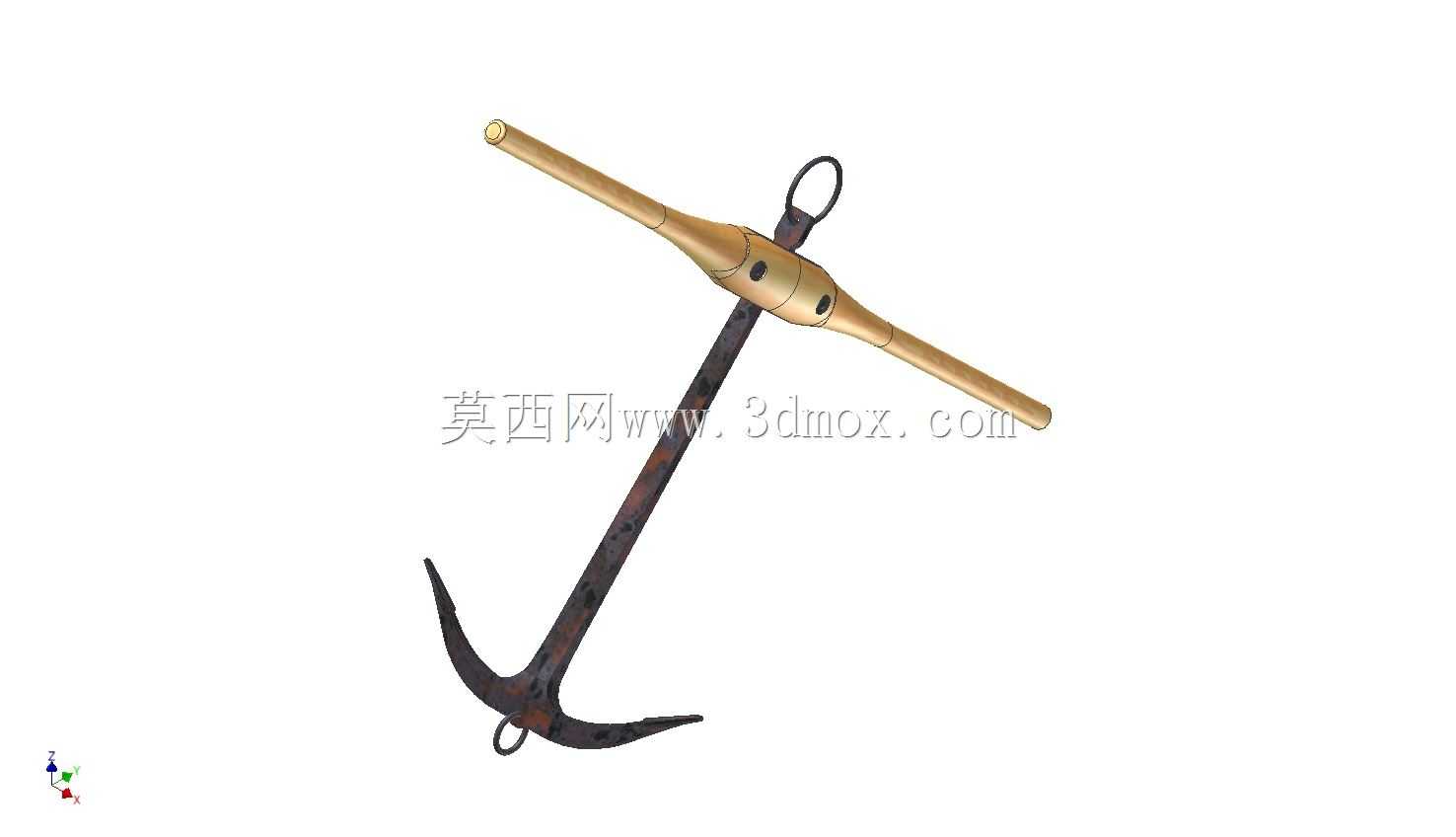

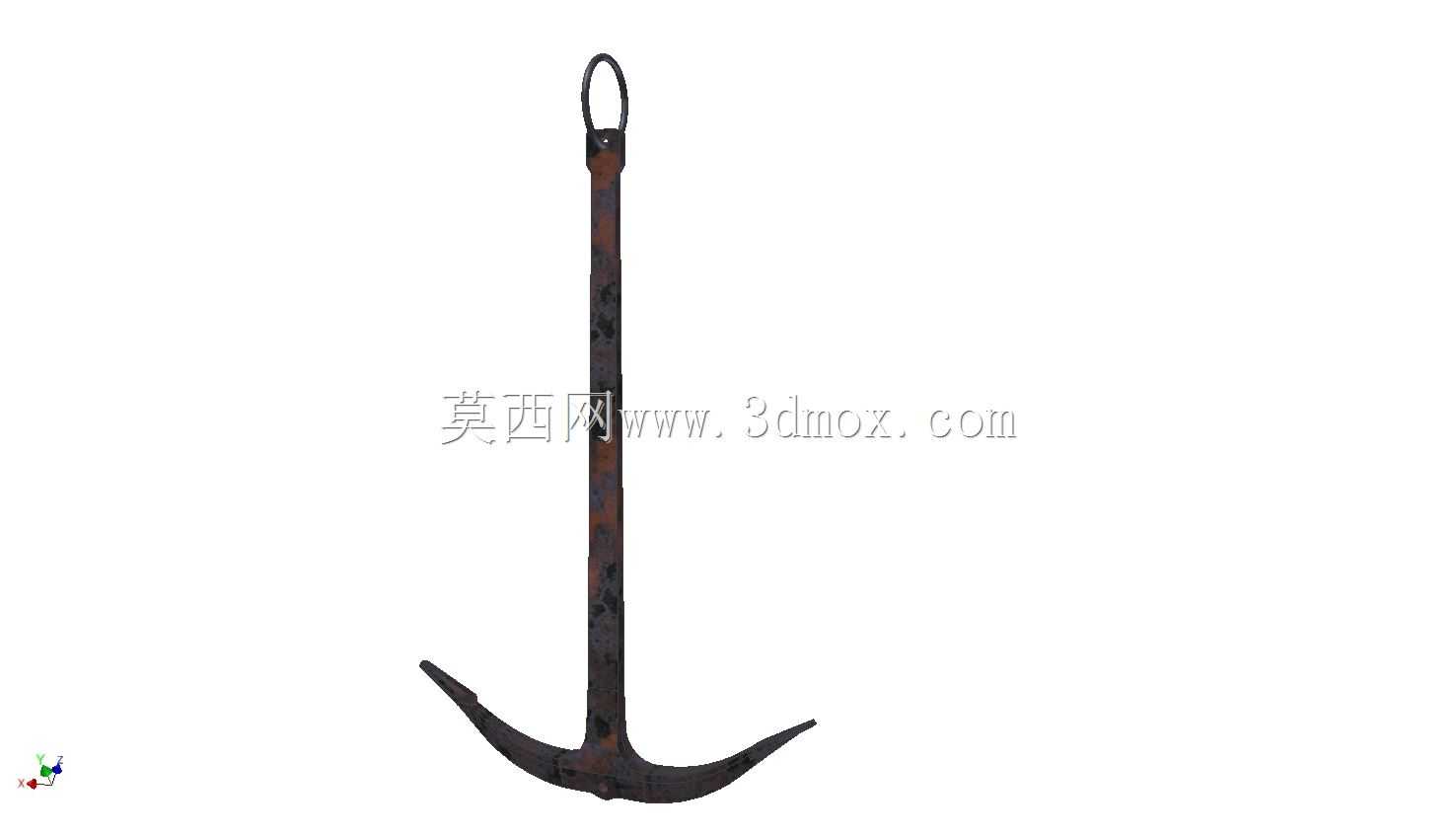

船用奥斯伯格锚结构三维设计模型

　　在船舶系泊作业场景中，锚具是保障船舶停泊稳定性的核心部件，奥斯伯格锚作为常用的无杆锚衍生结构，在中小型船舶、内河作业船、近海工程辅助船的停泊作业中应用广泛。该锚的结构设计围绕抓附力与收放便捷性的平衡展开，横向布置的锚横杆采用黄铜类耐磨材质，在锚体接触海底时可带动锚爪快速偏转切入底质，相比传统有杆锚，其横杆与锚爪的联动结构能有效减少锚体在海底拖拽时的翻滚概率，提升不同底质下的抓附可靠性。从结构设计逻辑来看，锚爪部分采用弧形钩状结构，爪尖做了收窄处理，可在沙质、泥质甚至碎砾石底质中顺利切入，锚爪与锚干的连接部位做了加厚过渡处理，避免船舶受风浪拉扯时出现应力集中断裂的问题；锚干主体采用高强度锻钢材质，表面做了防锈蚀处理，

　　适配海洋高盐高湿的作业环境，锚干顶端的吊环结构做了圆弧过渡，可直接连接锚链卸扣，减少锚链收放过程中的卡滞与磨损。在实际安装与使用边界上，该锚的整体重心经过优化设计，锚体入水后可依靠自重快速下沉，横杆的长度设计控制在锚干长度的0.6倍左右，既保证锚体触底后的偏转力矩足够带动锚爪入土，又不会因横杆过长导致锚存放时占用过多锚链舱空间，锚爪的张开角度经过反复校核，在锚体受水平拉力时可保持稳定的入土深度，不会因拉力波动出现走锚问题。建模过程中对各部件的配合间隙做了精准还原，锚横杆与锚干的连接孔位、吊环的铰接结构都按照实际加工公差设置，可直接用于锚具的结构受力仿真、船舶锚系布置方案校核，也可作为船用五金配件教学演示的三维参考模型，帮助设计人员直观理解这类锚具的工作原理与结构细节，在船舶锚系选型阶段，可通过该模型快速匹配对应吨位船舶的锚具尺寸，校核锚穴、锚链筒的安装空间是否适配，避免实船安装时出现干涉问题。
