多档位旋转式Musima转向开关结构

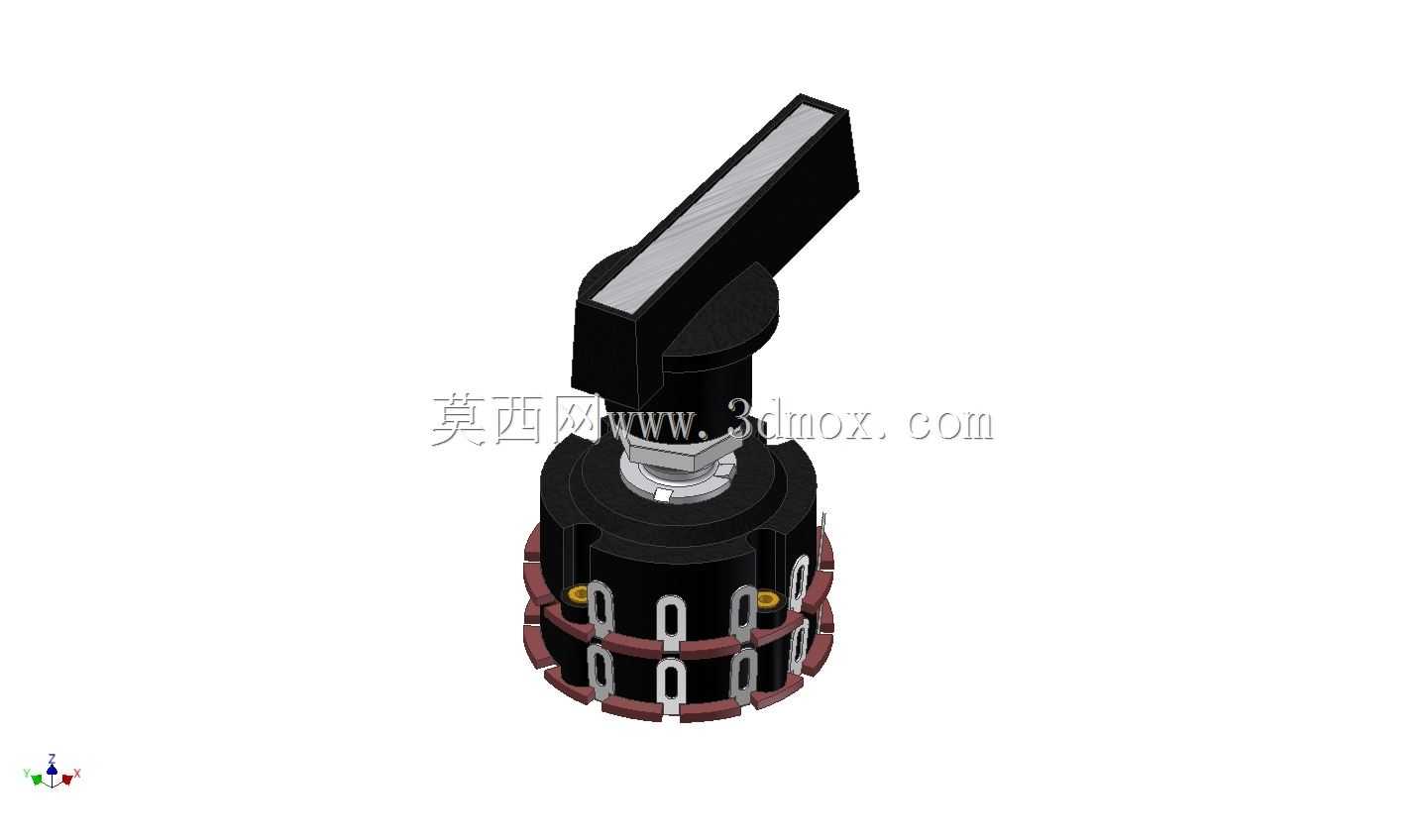

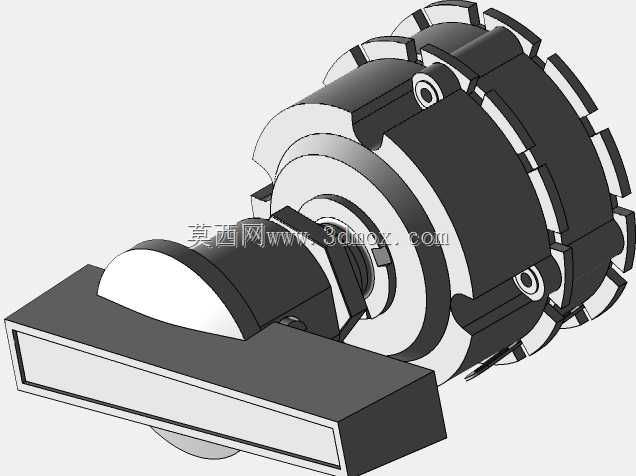

　　这类转向开关主要应用在低压电气控制回路中，常见于机床操作面板、小型工业设备控制台、低压配电支路的档位切换场景，承担回路通断、信号切换、多档位工况选择的功能，相比普通按钮开关，它能通过单操作件实现多回路的同步切换，减少面板上的元件排布数量，简化操作面板的布局设计。从结构设计来看，操作手柄采用倾斜式 ergonomic 造型，握持旋转时的施力角度贴合人手自然操作姿态，旋转过程中带有清晰的档位顿挫感，能让操作人员无需目视即可判断当前档位位置，避免误操作。手柄下方的转轴部分采用阶梯轴结构，与基座的配合处设置了定位卡槽，配合内部的弹簧钢珠定位结构，每个档位的旋转角度误差控制在1度以内，保证触点对接的精准度。基座部分采用多层叠片式触点结构，

　　每层绝缘基座上布置独立的静触点组，动触点随转轴同步旋转，不同旋转角度下对应不同的触点通断组合，可实现最多12个回路的同步切换，叠片之间通过绝缘隔层分隔，避免相邻回路之间的电弧干扰，基座外圈设置的金属固定挂耳，既可以作为安装时的定位基准，也能通过卡扣结构实现多层基座的快速组装，无需额外螺丝固定，提升装配效率。安装边界方面，开关整体为圆柱式基座，安装时仅需在面板上开设对应直径的圆形安装孔，通过基座顶部的锁紧螺母即可完成面板固定，不需要额外的安装支架，适配厚度1-5mm的各类金属、非金属操作面板，接线端采用环形排布的焊片式接线端子，接线时导线可从任意方向接入，不会出现相邻端子接线干涉的问题，端子的载流能力按照5A常规控制回路设计，

　　满足绝大多数工业控制场景的载流需求。设计过程中重点考虑了操作寿命与触点可靠性，动触点采用铍青铜材质冲压成型，具备良好的弹性与耐磨性，长期旋转操作后仍能保持稳定的接触压力，避免触点接触不良导致的控制故障，基座材质选用阻燃级电木粉，具备良好的绝缘性能与耐热性能，即使触点拉弧产生局部高温也不会出现基座融化、燃烧的风险。
