音频设备用旋转式音量音调调节电位器结构

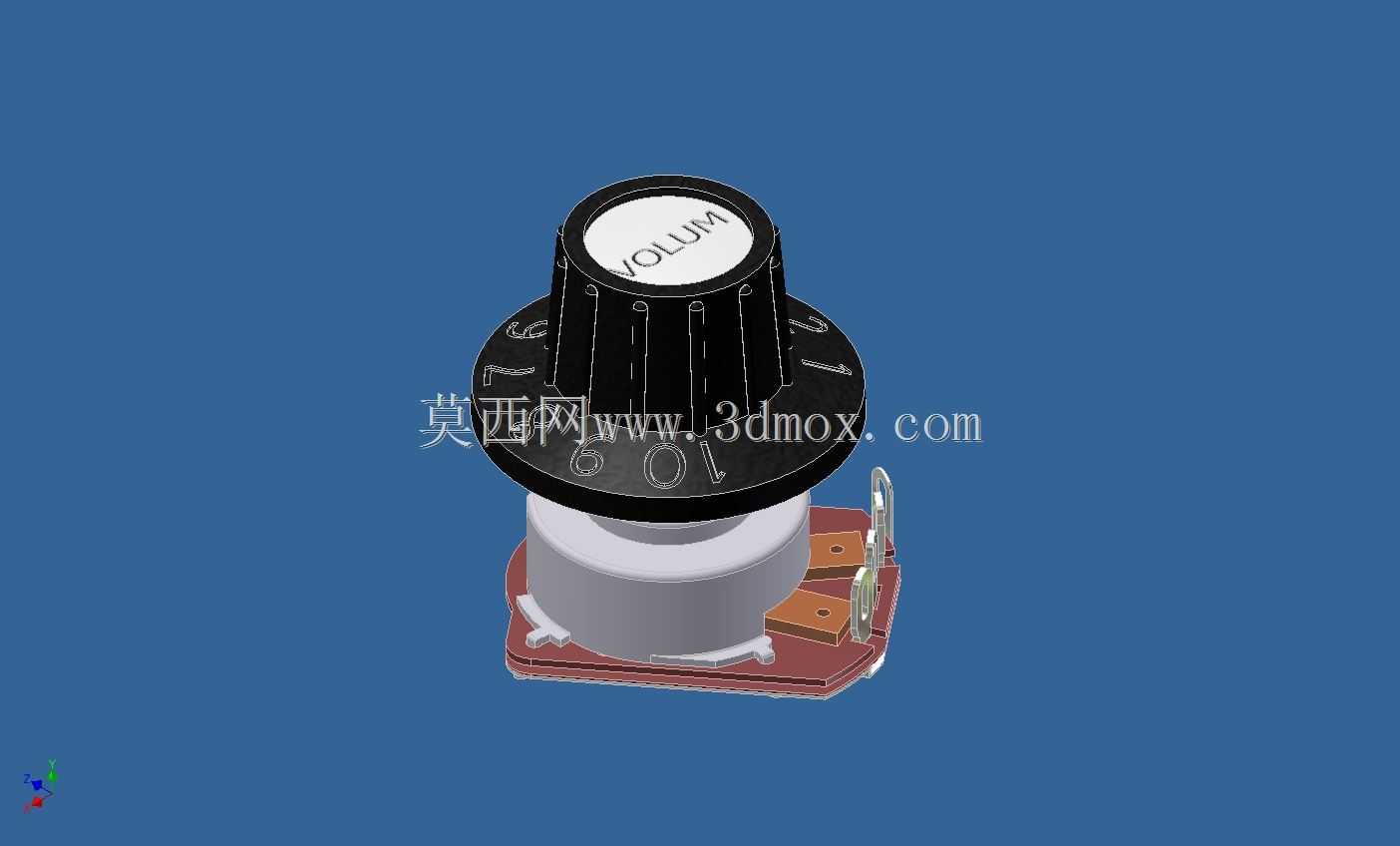

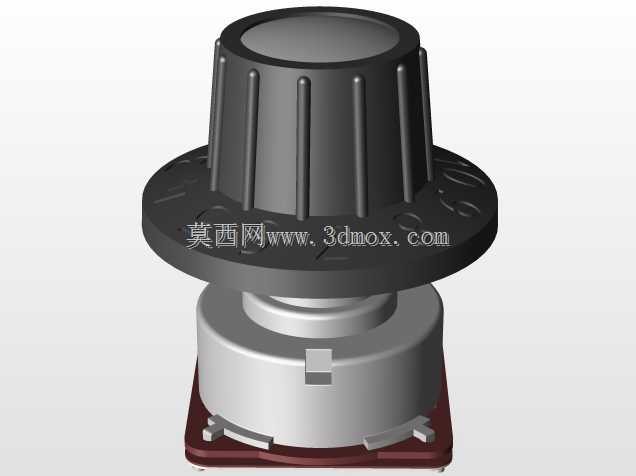

　　这款旋转调节部件主要应用在台式音频功放、老式电子管收音机、专业调音台等音频设备的操控面板上，作为音量增益、音调频段调节的核心操控元件，使用者通过旋转顶部旋钮改变内部碳膜轨道的接触位置，实现输出信号幅值的连续调整，或是高低频信号的增益衰减控制，满足音频播放过程中的听感调节需求。从结构设计来看，部件分为顶部操作旋钮、中部电位器主体、底部安装基座三个部分，顶部旋钮采用带防滑竖纹的塑料材质，顶面印有标识字符提示调节功能，旋钮侧壁蚀刻有刻度数字，配合面板上的基准标记可以直观显示当前调节档位，旋钮与内部转轴采用D型截面配合，避免转动过程中出现打滑空转的问题。中部电位器主体采用密封式结构，外壳为金属材质包裹内部碳膜电阻片与滑动接触弹片，

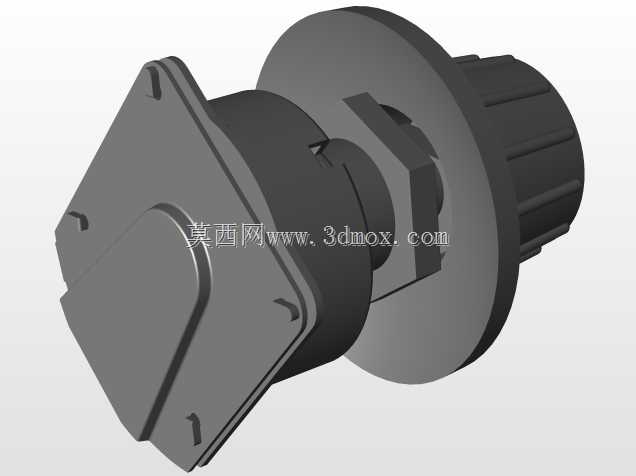

　　能够阻挡日常使用中的灰尘、潮气进入内部，避免接触不良导致的调节杂音问题，转轴的转动阻尼经过调校，既不会因为阻尼过小出现误碰偏移，也不会因为阻尼过大导致调节手感生涩。底部安装基座采用绝缘材质制作，带有两个弯折成型的金属固定引脚，安装时可以直接插入设备面板对应的开孔中，通过引脚的弯折卡紧实现快速固定，不需要额外的螺丝紧固件，基座侧面引出三个接线焊片，分别对应信号输入、信号输出、接地端，焊片表面做了镀锡处理，方便生产过程中的手工焊接或是波峰焊加工，焊片的间距符合常规电子元件的布线规范，不会出现引脚间距过小导致的焊接短路问题。从安装边界来看，这款部件的整体高度适配常规厚度的设备金属面板，旋钮直径与常见的音频设备旋钮尺寸统一，

　　替换安装时不需要重新在面板上扩孔，基座的安装引脚间距匹配行业通用的开孔尺寸，不管是新设备设计还是旧设备的故障件替换，都可以直接适配安装。在实际选型应用中，这类电位器的调节行程为300度左右，能够实现信号从完全关闭到最大增益的平滑调节，滑动接触弹片采用弹性铜合金材质，长期使用不会出现弹性衰减，能够保证数万次旋转调节后的接触可靠性，避免使用过程中出现调节时的信号断续问题。
