集装箱顶部安装式重力自锁锁具结构

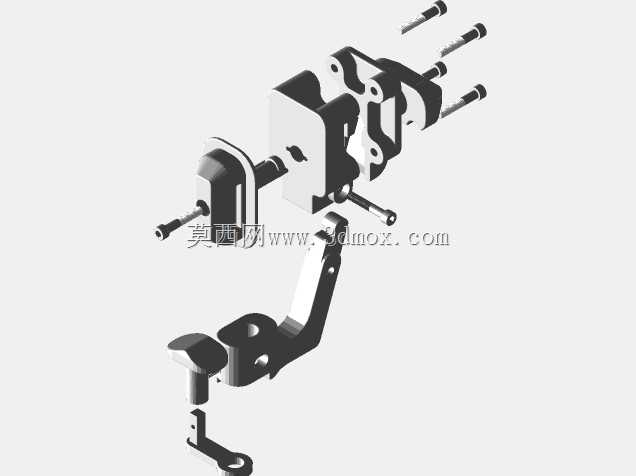

　　在集装箱多式联运的堆叠转运场景中，传统底部扭锁需要作业人员钻入集装箱下部缝隙完成拆装，不仅作业效率低，在堆场高位堆垛、船舶舱内堆装场景下还存在高处坠落、物体打击的安全隐患，这款顶部安装的重力启用锁正是针对这一场景痛点开发的专用锁止构件。不同于常规需要人工操作锁止、解锁动作的集装箱锁具，该锁具的核心设计逻辑是利用上部堆叠集装箱的自身重力完成自动锁止，当上层集装箱吊装落位到下层箱体顶部时，锁体的受力触发机构承接上层箱底的角件压力，自动驱动锁舌回转卡入上下集装箱的角件定位孔内，全程不需要人工额外操作锁止机构，仅需在吊装对位时保证角件与锁体安装座的对位精度即可完成锁合。从结构组成来看，该锁具分为顶部承力座、中部传力摆臂、

　　底部锁止端头三个核心部分，顶部承力座采用带定位凸台的方形结构，凸台尺寸匹配标准集装箱角件的内腔定位尺寸，安装时直接嵌入下层集装箱顶部的角件安装孔内，不需要额外焊接或打孔改造原有箱体结构，适配现有标准海运集装箱、铁路货运集装箱的角件安装边界，不会破坏原有箱体的结构强度。中部传力摆臂采用偏心回转结构，摆臂的转轴位置做了耐磨衬套设计，长期承受交变载荷时也不会出现卡滞问题，摆臂的触发端与顶部承力座的压块直接接触，当上部重力施加在承力座上时，压块向下位移推动摆臂绕转轴回转，带动底部的锁止端头同步旋转90度，刚好卡入上下角件的锁止槽内，实现上下箱体的刚性连接；当卸箱时，上部集装箱被吊具提升离开下层箱体，承力座承受的下压力消失，

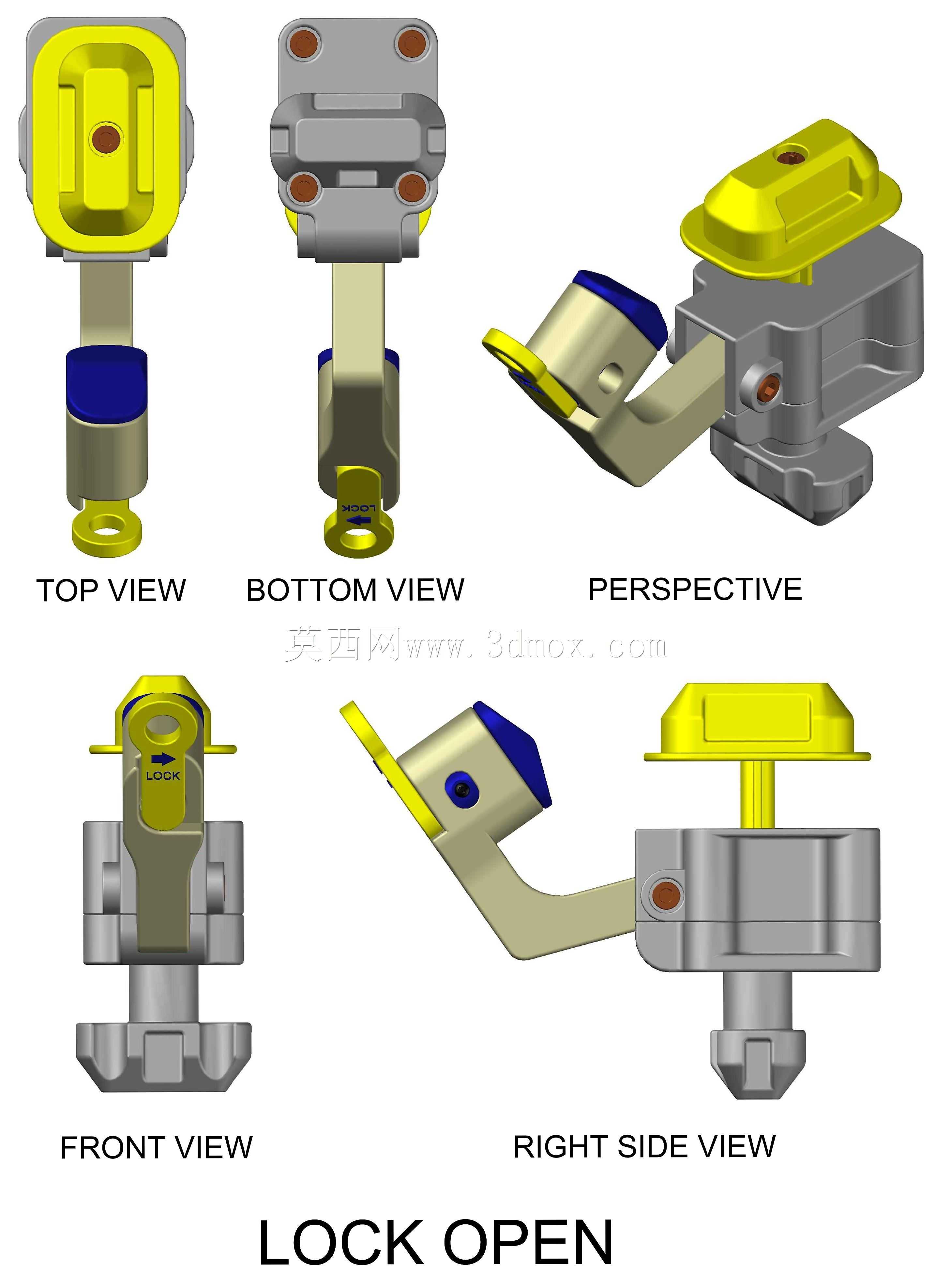

　　摆臂在复位弹性件的作用下反向回转，带动锁舌自动回位到解锁位置，不需要人工钻入箱缝操作解锁，大幅提升堆场拆垛的作业效率。从安装尺寸边界来看，锁体整体高度适配集装箱堆叠时的上下角件间隙，锁止端头的直径、回转半径完全符合ISO集装箱角件的锁孔尺寸规范，不会出现锁止不到位、或者干涉角件正常对位的问题；锁体的外露运动部件都做了圆弧倒角处理，吊装对位时即使存在小范围的位置偏差，也能通过导向斜面滑入正确安装位置，降低吊装对位的操作难度。在实际货运场景中，该锁具可适配集装箱公路运输、铁路运输、远洋运输的多种堆叠工况，锁体承力座采用铸钢材质，表面做镀锌防腐处理，可适应沿海高盐雾、堆场露天暴晒、低温冻融等复杂户外使用环境，传力摆臂采用高强度合金钢锻造，

　　整体抗拉强度满足集装箱堆码5层以上的载荷要求，不会出现堆垛过载导致的锁体断裂、锁止失效问题。不同于传统需要人工逐个操作的扭锁，该重力自锁结构在整列集装箱堆垛作业时，可配合自动化吊装设备完成无人化锁止作业，不需要作业人员在吊装区域近距离操作，既降低了人工劳动强度，也规避了吊装作业过程中的人员安全风险。在结构设计过程中，研发团队针对锁体的触发行程做了多轮仿真验证，保证承力座下压3mm即可触发锁止动作，避免因为集装箱角件制造公差、堆垛时的杂物垫起导致锁止触发失效；同时复位机构的弹力做了匹配调校，既保证卸箱时锁舌能可靠回位，也不会因为运输过程中的振动导致锁舌意外移位出现解锁风险。锁体的各个运动副都预留了润滑脂注油通道，日常维护时不需要拆解锁体即可完成润滑保养，延长锁具的野外无故障使用周期，适配港口、铁路堆场这类维护条件有限的作业场景。
