带侧装接口的圆柱连接固定座结构

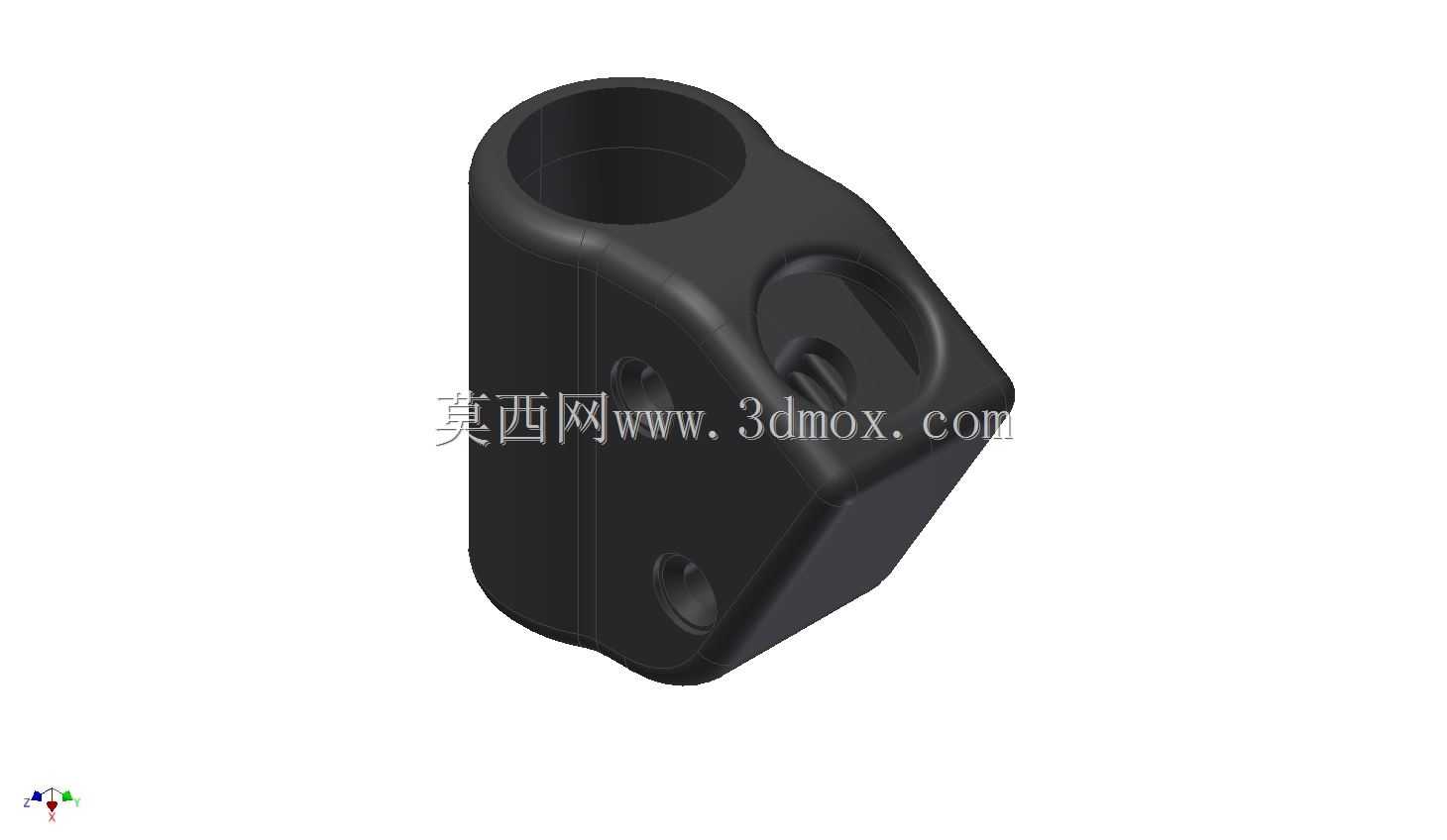

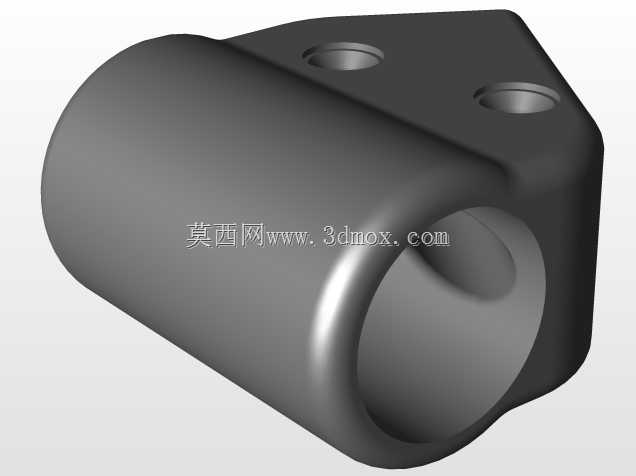

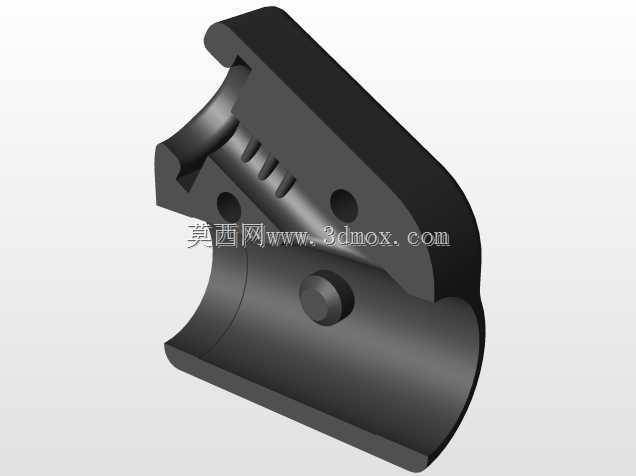

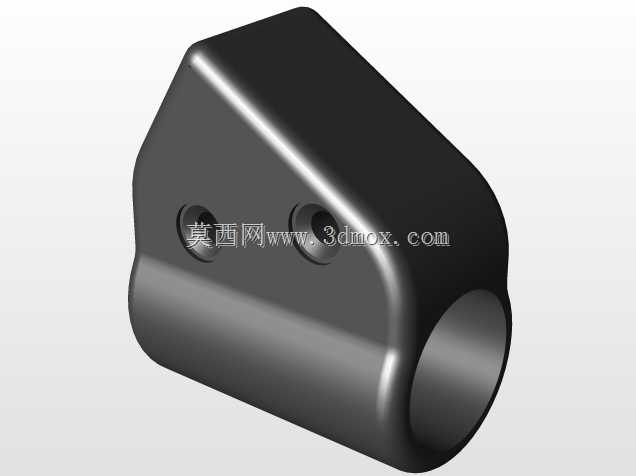

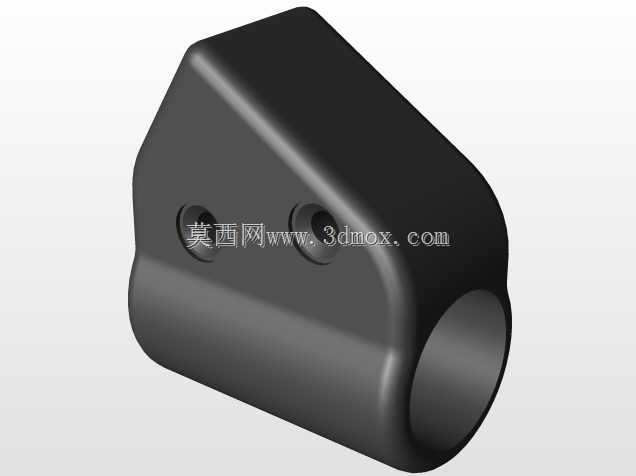

　　这款连接固定座在轻工自动化输送线、户外便携装备、小型工装夹具的杆件连接场景中应用十分广泛，核心作用是实现垂直方向圆柱杆件与侧方位功能组件的刚性衔接，避免杆件连接位置出现周向转动、轴向窜动的问题。从结构设计逻辑来看，主体采用一体化成型的空心圆柱腔体作为主承载结构，腔体的内径公差按照中等精度间隙配合设计，既可以保证配套杆件顺利穿入装配，又能控制配合间隙在合理范围，减少装配后的晃动量。腔体外侧延伸出的多边形凸台是侧装功能区，凸台上预留的两个沉头安装孔，可直接穿入紧固件完成侧方组件的固定，无需额外加装转接板，能有效压缩整体装配空间。

　　设计时特意将主腔体与侧装凸台的衔接位置做了大圆弧过渡处理，没有采用生硬的直角拼接结构，一方面是为了降低注塑或者机加工过程中的应力集中风险，避免零件在受交变载荷时出现衔接位置开裂的问题，另一方面圆弧过渡也能去除零件的锐边毛刺，减少装配过程中划伤操作人员的概率。主腔体侧壁预留的顶丝孔，是整个零件的锁紧核心，装配时将配套杆件穿入腔体调整到合适位置后，拧入紧定螺钉即可完成杆件的轴向与周向固定，这种锁紧方式不需要在杆件上额外加工定位槽或者定位孔，能大幅降低配套杆件的加工成本，也方便后期调整杆件的伸出长度，适配不同的安装空间需求。

　　从安装边界来看，零件的最大外轮廓尺寸控制紧凑，侧装凸台的突出长度不会超过主圆柱腔体的直径，在密集排布的杆件组中使用时，不会和相邻的连接组件产生空间干涉。主腔体的轴向长度经过受力校核，当配套杆件承受垂直于轴向的侧向载荷时，腔体与杆件的接触长度足够提供稳定的支撑力，不会出现因接触长度不足导致的杆件歪斜、锁紧失效问题。零件的外表面没有多余的装饰性结构，所有的型面变化都服务于功能需求，多边形的侧装凸台除了提供安装平面外，还可以在装配时作为扳手夹持位，方便操作人员在拧紧顶丝时固定零件，避免零件跟转。在实际选型使用时，需要注意主腔体的内径尺寸要与配套杆件的外径公差匹配，侧装凸台的安装孔间距要与待固定组件的孔位对应，同时要根据实际承载的载荷大小，选择对应材质的零件，常规工况下采用增强尼龙材质即可满足轻量化与强度需求，重载场景则可以更换为铝合金或者不锈钢材质的同结构零件。
