6.3mm规格三角法兰安装音频接口结构

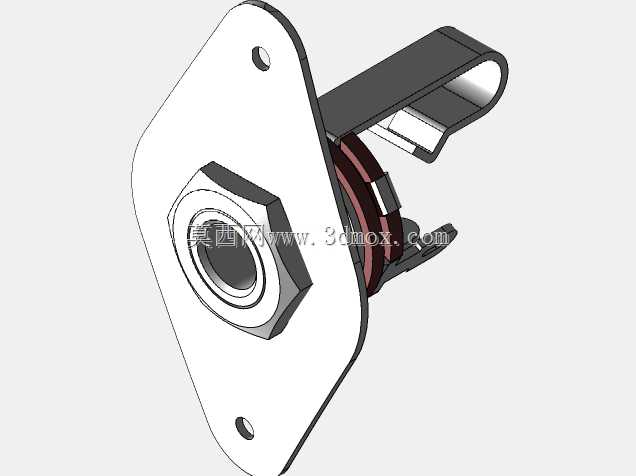

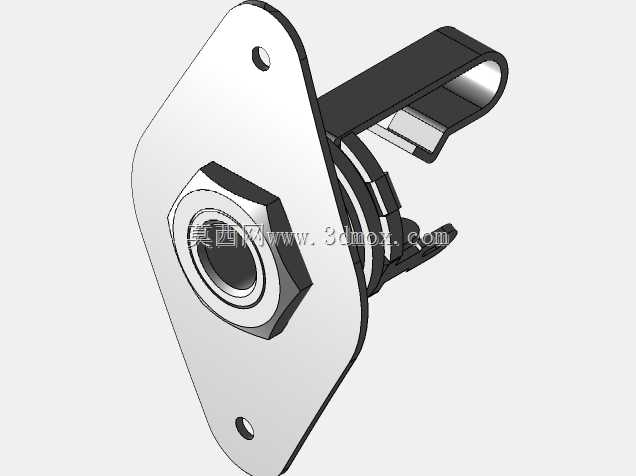

　　这类三角法兰式6.3mm音频接插件，常见于专业音频设备、乐器功放、舞台调音台、老式电声乐器的信号输入输出端，核心作用是实现6.3mm大三芯/大二芯音频插头的可靠插接，完成模拟音频信号的稳定传输。从结构设计来看，上部采用带外六角的螺纹基座，既可以通过六角结构配合工装完成锁紧固定，也能适配面板安装时的防转需求，避免插接插头时整个接插件跟转导致内部引脚脱焊。三角法兰盘上预留两个对称安装孔，安装孔的孔位间距经过匹配常用设备面板的开孔标准，安装时仅需在对应面板上开出适配中心螺纹柱的过孔，两个安装孔位用螺丝锁紧即可完成固定，相比圆形法兰能减少安装占用的面板空间，同时三个受力点（中心柱加两个安装孔）的固定方式，

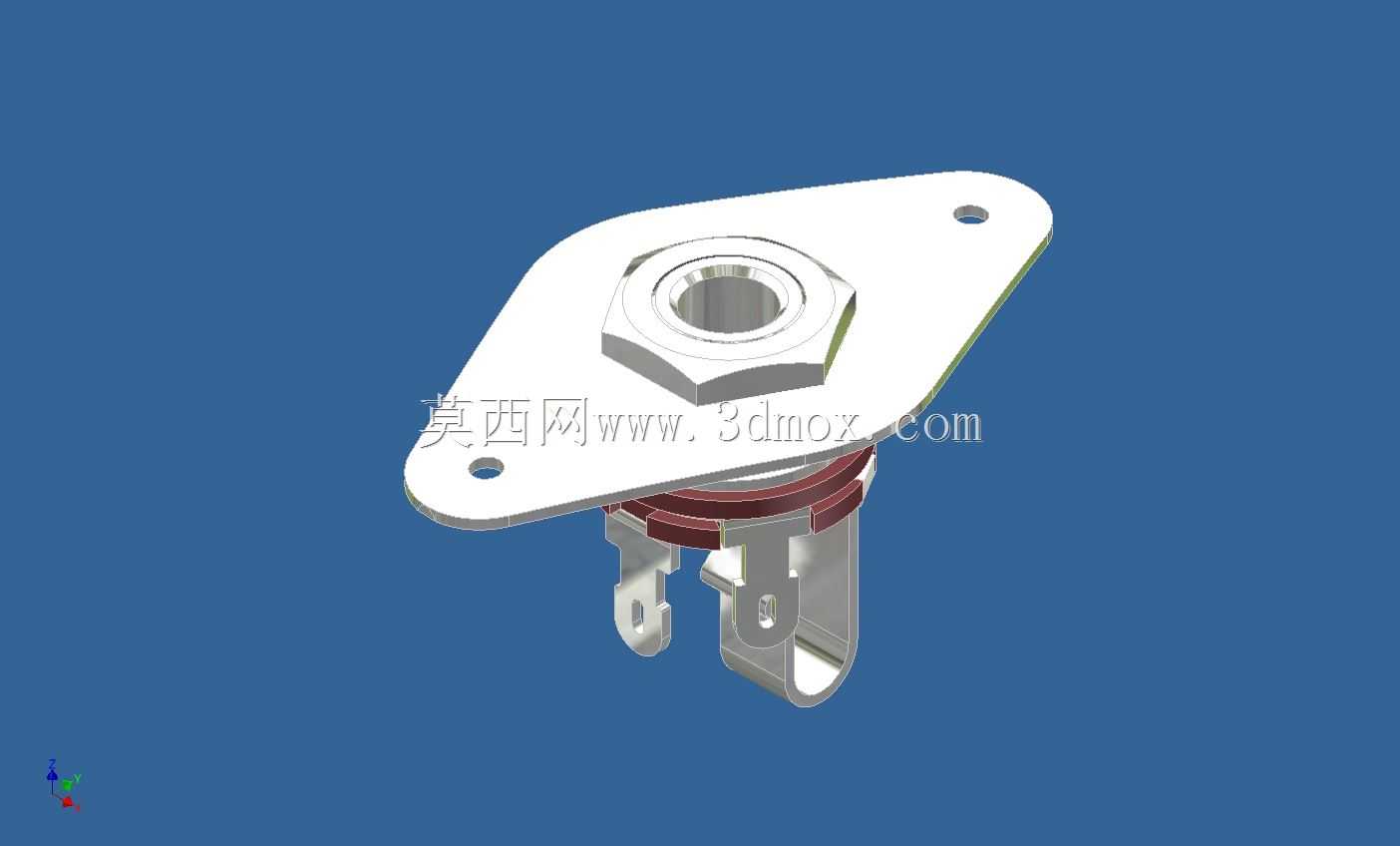

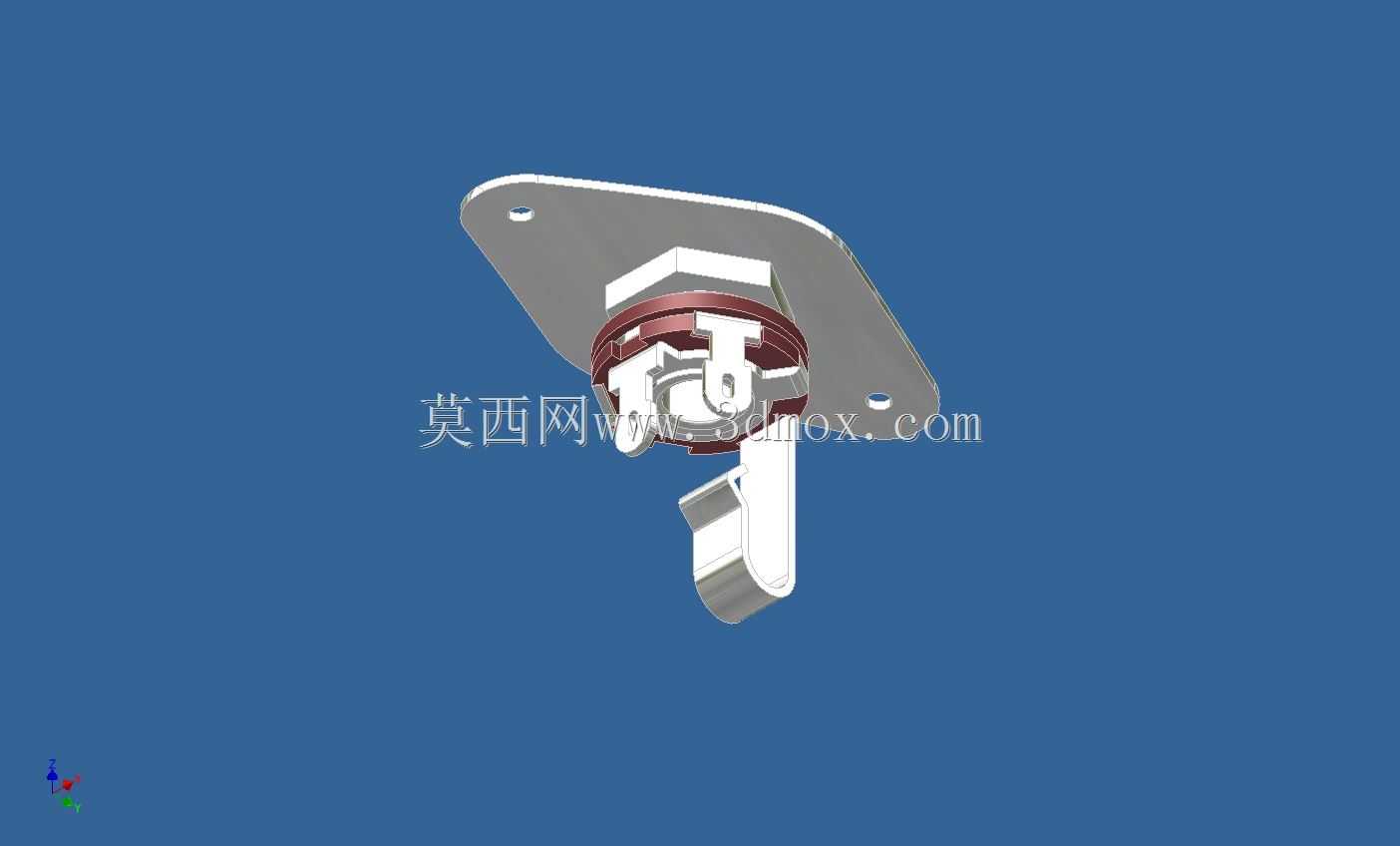

　　在频繁插拔的使用场景下能保持足够的结构强度，不易出现松动偏移。接插件下部的引脚采用折弯式焊片结构，焊片预留了足够的焊接挂锡空间，不同引脚之间设置了绝缘隔层，避免信号传输时出现串扰、短路问题，中间的绝缘衬套采用耐磨损的绝缘材质，既可以分隔上部金属基座与下部信号引脚，也能在插头插拔时提供适度的阻尼感，保证插头插入后接触紧密，不会因为设备振动出现接触不良、信号断连的问题。设计这类接插件结构时，首先要保证中心插接孔的尺寸精度，孔径公差控制在合理范围内，既要保证插头插入时顺滑无卡滞，也要避免间隙过大导致接触电阻升高影响信号质量；其次法兰盘的厚度要匹配面板安装的强度需求，过薄会导致锁紧时法兰变形，过厚则会增加不必要的安装空间占用；

　　引脚的折弯角度要匹配设备内部的布线空间，避免安装后引脚与设备内部其他元器件发生干涉。这类中空结构的接插件，内部接触弹片的设计是核心，弹片采用弹性金属材质，经过定型处理后能保证多次插拔后仍保持足够的接触压力，长期使用也不会出现弹性衰减，GDR工艺制造的这类中空接插件，接触件的同轴度控制较好，插头插入后能保证各极接触点对齐，信号传输的稳定性更有保障，适合对音频信号传输质量有一定要求的电声设备使用。安装边界方面，法兰盘最大轮廓尺寸适配标准的音频设备面板开孔布局，下部引脚伸出法兰面的长度，预留了焊接操作空间与布线余量，不会因为引脚过长导致设备后盖无法闭合，也不会因为引脚过短导致焊接操作困难。
