半透明桁架式管状通道桥三维设计

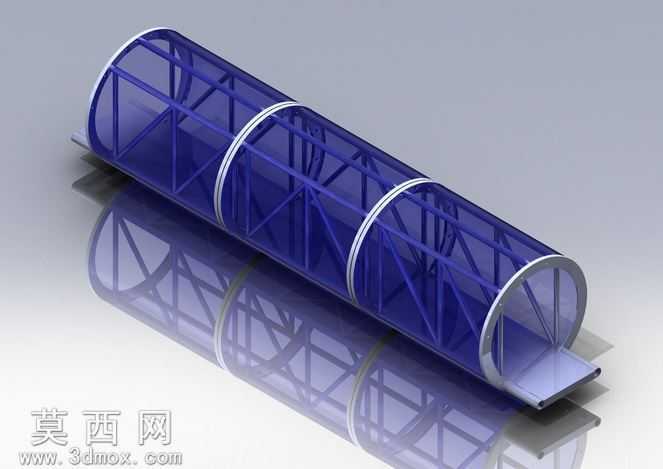

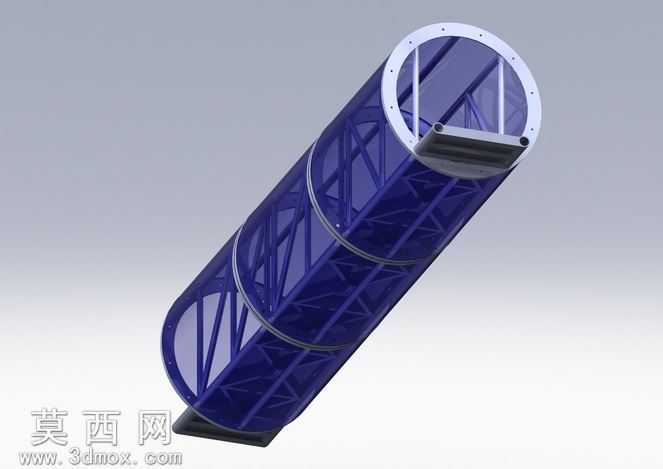

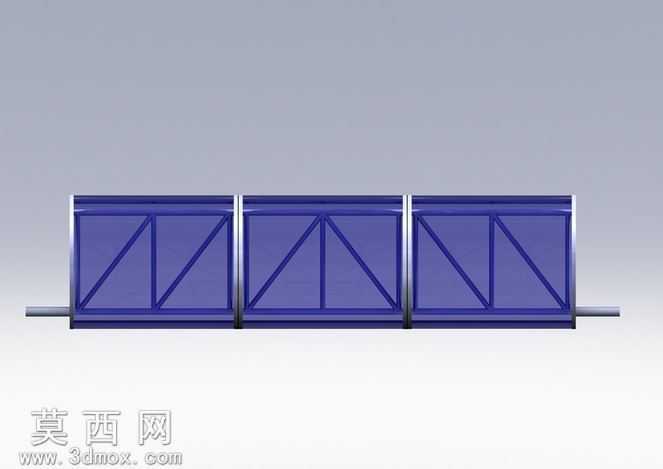

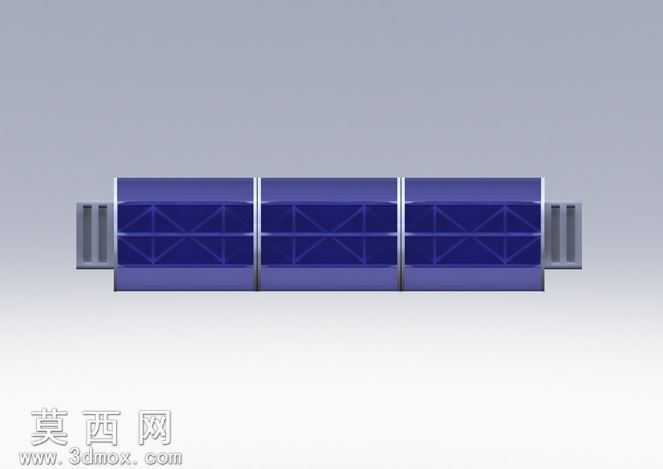

该作品为项目用途的管状通道桥三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，整体采用半圆柱筒式的封闭通道形态，主体结构分为内部承重桁架与外部半透明围护壳体两部分。内部桁架采用三角形稳定支撑结构，沿通道轴向等距布置环形支撑肋，肋条之间通过交叉斜向腹杆连接，形成连续的空间桁架受力体系，可均匀分散通道承受的竖向荷载与侧向作用力，保障结构整体刚度与抗变形能力。外部围护壳体采用半透明蓝色材质设置，建模阶段通过曲面放样功能生成与内部桁架完全贴合的半圆柱曲面，壳体表面设置三道环形金属箍件，既强化壳体与内部桁架的连接固定效果，也丰富了整体外观的层次表现。通道两端设置环形金属包边，底部延伸出平直的搭接板结构，用于桥体与两端接驳部位的连接固定，避免端部结构出现应力集中问题。渲染阶段采用工作室级光照环境，为半透明壳体赋予带轻微折射效果的亚克力材质参数，金属桁架与箍件赋予哑光银灰色金属材质，通过地面反射效果直观呈现结构的通透感与金属构件的质感，同时清晰展示内部桁架的排布逻辑。设计过程中优先考虑结构的受力合理性，三角形桁架的杆件规格经过等比例缩放匹配整体尺寸，避免出现杆件过密导致的视觉杂乱或过疏导致的结构强度不足问题，半透明外壳的设计既可以保护通道内部通行空间，也能直观展示内部结构的设计细节，兼顾结构实用性与展示效果，整体模型各部件装配关系清晰，无干涉错位问题，可直接用于结构展示、方案汇报等场景。
